Fonte a laser de soldagem Raycus ABP
Visão geral do produto
 |
 |
Os lasers de fibra Raycus ABP (Perfil de Feixe Ajustável) são a série de produtos principais desenvolvida independentemente pela Raycus Laser, preenchendo a lacuna da tecnologia doméstica de lasers de fibra com modos de feixe ajustáveis. Adotando combinadores de fibra personalizados e tecnologia de controle independente de potência de núcleo duplo como base, os lasers suportam a alternância livre entre múltiplos modos, incluindo Gaussiano, anular e híbrido , com ajuste independente e sob demanda da potência do núcleo/anel externo do núcleo e comutação de modo em nível de milissegundo. Também suportam dois modos operacionais: onda contínua e onda modulada.

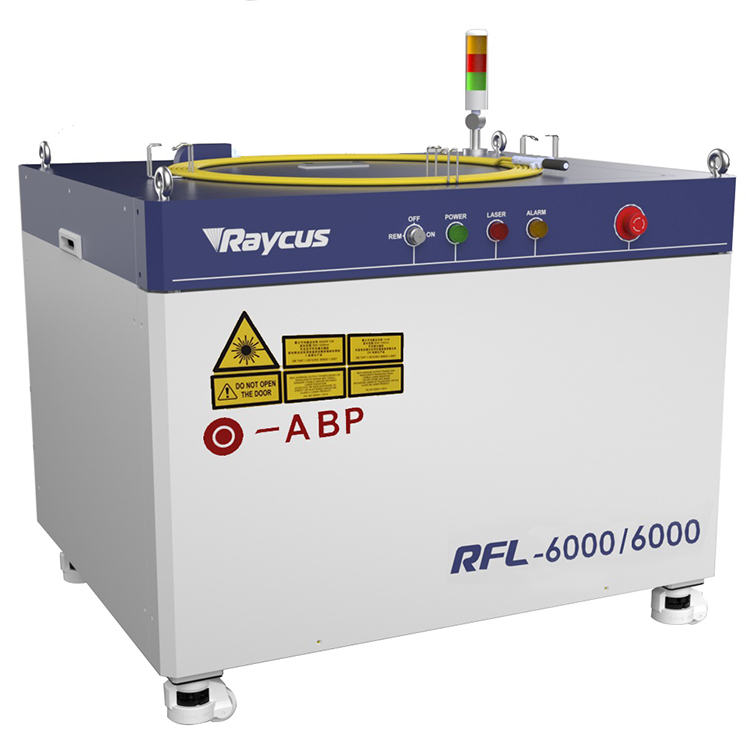

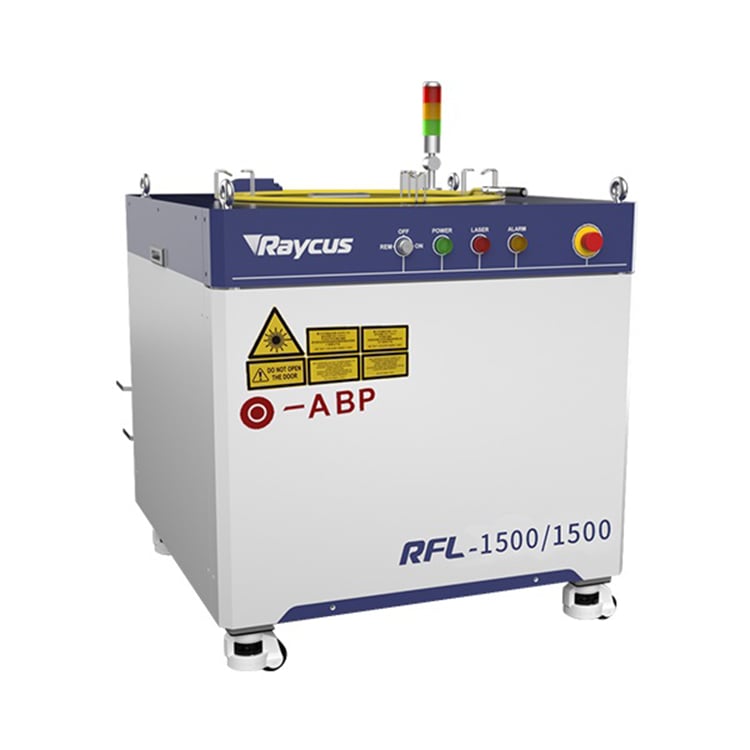

Cobrindo toda a faixa de potência de 1500W-12000W , a série inclui modelos principais como RFL-1500/1500, RFL-2000/4000, RFL-3000/3000 e RFL-6000/6000. Projetados com uma estrutura totalmente em fibra, esses lasers apresentam alta estabilidade, alta eficiência eletro-óptica e processamento livre de salpicos. Adaptados com precisão às exigências de processamento de corte a laser, soldagem, limpeza, manufatura aditiva e outros processos, são amplamente utilizados nos setores de nova energia, fabricação automotiva, eletrônicos 3C, transporte ferroviário e outros campos, atuando como fonte luminosa a laser principal para melhorar a qualidade e a eficiência do processamento industrial.
Recursos Técnicos
 |
 |
- Comutação Livre entre Múltiplos Modos de Ponto Suporta comutação arbitrária entre pontos gaussianos, anulares e híbridos para se adaptar às exigências de processamento de diferentes materiais e processos. Não é necessário substituir o caminho óptico externo, melhorando significativamente a adaptabilidade do equipamento.
- Controle Independente da Potência do Núcleo/Anel Interno A potência do núcleo e do anel interno pode ser ajustada independentemente em qualquer relação com comutação de potência em nível de milissegundo, atendendo aos requisitos de correspondência de potência para soldagem de alta precisão e corte diferenciado.
- Alta Estabilidade e Confiabilidade Com uma estrutura totalmente em fibra, equipado com fontes de bombeamento de alta luminosidade e longa vida útil, bem como fibras ativas com baixa fotoescuridão, a instabilidade de potência é ≤ ±1,5%, podendo ser adaptado à operação contínua 7×24 h de linhas de produção automatizadas por longos períodos.
- Excelente Efeito de Processamento e Formação Livre de Projeções Apresenta uma poça de fusão maior e mais estável, com um pequeno gradiente térmico, permitindo soldagem livre de projeções e formação de solda lisa, uniforme e altamente consistente. Garante também qualidade superior da seção cortada e controle preciso do ângulo de inclinação.
- Controle Digital Inteligente Suporta controle dual AD, RS232, Ethernet e barramento Profinet/EtherNet IP, com tempo de resposta analógico de < 100 μs, permitindo monitoramento em tempo real dos parâmetros de soldagem/corte e análise visual de falhas.
- Alta Personalização e Facilidade de Integração O diâmetro do núcleo da fibra central/anular e o modo do feixe podem ser personalizados conforme demanda. São fornecidos conectores de saída padrão QD/IQB/QBH, e o comprimento do cabo óptico de saída é personalizável, adaptando-se à integração e transformação de diversos equipamentos industriais a laser.
- Edição de Forma de Onda e Compatibilidade com Múltiplos Modos Com função de edição de forma de onda, suporta dois modos operacionais — onda contínua e onda modulada — com uma ampla faixa de frequência de modulação, atendendo às necessidades de múltiplos cenários, como corte de precisão, soldagem de alta velocidade e limpeza de grandes áreas.
Especificações Técnicas
 |
 |
| Parâmetro | RFL-1500/1500 | RFL-2000/4000 | RFL-3000/3000 | RFL-6000/6000 |
| Modo de Operação | Cw/modulado | Cw/modulado | Cw/modulado | Cw/modulado |
| Potência Total de Saída (W) | 3000 | 6000 | 6000 | 12000 |
| Potência do Núcleo (W) | 1500 | 2000 | 3000 | 6000 |
| Potência Anular (W) | 1500 | 4000 | 3000 | 6000 |
| Comprimento de Onda Central (nm) | 1080±5 | 1080±5 | 1080±5 | 1080±5 |
| Faixa de regulação de potência (%) | 10-100 | 10-100 | 10-100 | 10-100 |
| Instabilidade de Potência (%) | ≤±1.5 | ≤±1.0 | ≤±1.0 | ≤±1.0 |
| Qualidade do Feixe Central BPP (mm•mrad) | ＜2,2 (@50 μm) | ≤2,0 (@50 μm) | ≤2,0 (@50 μm) | ≤2,0 (@50 μm) |
| Qualidade do Feixe Anular BPP (mm•mrad) | ＜7,0 (@150 μm) | ＜7,0 (@150 μm) | ＜7,0 (@150 μm) | ＜7,0 (@150 μm) |
| Diâmetro do Núcleo da Fibra Central (μm) | 50 (personalizável) | 50 (personalizável) | 50 (personalizável) | 50 (personalizável) |
| Diâmetro do Núcleo da Fibra Anular (μm) | 150 (Personalizável) | 150 (Personalizável) | 150 (Personalizável) | 150 (Personalizável) |
| Comprimento do Cabo de Saída (m) | 20 (Personalizável) | 20 (Personalizável) | 20 (Personalizável) | 20 (Personalizável) |
| Tipo de Conector de Saída | Qbh | Qbh | Qbh | Qbh |
| Tensão de Trabalho | 220±10% VCA | 380±15% VCA | 380±15% VCA | 380±15% VCA |
| Método de resfriamento | Alimentação | Alimentação | Alimentação | Alimentação |
Aplicações do Produto
Fabricação de Baterias de Energia Nova
Como fonte de luz principal para o processamento de baterias de íon-lítio e baterias de tração, adapta-se a processos como soldagem de abas de cobre, soldagem de barras coletoras de alumínio, soldagem de tampas/caixas de baterias e soldagem de placas de refrigeração a água . Permite soldagem sem salpicos e penetração uniforme, melhorando o rendimento e a capacidade produtiva no processamento de baterias. Por exemplo, a velocidade de soldagem de barras coletoras com espessura de 2 mm pode atingir 100 mm/s, e a eficiência de soldagem de abas de cobre aumenta em mais de 30%.
Fabricação de automóveis
Adequado para soldagem de alta precisão e corte de chapas grossas de carrocerias, chassi e peças automotivas, como soldagem de chapas grossas de aço carbono/aço inoxidável e corte de peças estruturais automotivas. Caracteriza-se por formação estética da solda e pequena conicidade na seção cortada, adequando-se aos requisitos de alta cadência das linhas de produção automotiva automatizadas. Também suporta cenários avançados de soldagem, como tanques de armazenamento de resíduos nucleares e soldagem de grandes componentes industriais.
fabricação de Eletrônicos 3C
Adaptado a microsoldagem e corte de precisão de componentes 3C, conectores, terminais e peças estruturais de precisão. O modelo de baixa potência (RFL-1500/1500) possui excelente qualidade de feixe, permitindo o processamento isento de danos em peças microscópicas e melhorando significativamente a precisão de processamento dos produtos 3C.
Processamento e Corte de Metais
Os modelos de média e alta potência (RFL-3000/3000, RFL-6000/6000) permitem corte abrangente de chapas finas e espessas em aço carbono, aço inoxidável, latão, liga de alumínio e outros materiais, equilibrando velocidade de corte e qualidade da seção. O corte a oxigênio em aço carbono de 40 mm apresenta excelente textura da seção e uma inclinação bilateral de ≤ 0,3 mm no corte com foco positivo.
Limpeza a Laser e Tratamento de Superfície
Com base nas vantagens dos pontos compostos anulares, permite remoção de ferrugem, desvernizagem e remoção de óleo em superfícies metálicas, bem como na limpeza de moldes para pneus e no pré-tratamento de superfícies destinadas à soldagem e à pintura. A elevada densidade de potência do ponto anular torna a eficiência de limpeza muito superior à dos lasers tradicionais, sendo amplamente utilizada nos setores de transporte ferroviário, construção naval e aeroespacial.
Manufatura Aditiva e Outros Campos
Pode adaptar-se aos requisitos de modo de ponto da impressão 3D industrial em metal, utilizando luz gaussiana para digitalização de contornos e luz plana (flat-top) para preenchimento, equilibrando precisão e eficiência de impressão. Também pode ser aplicada em cenários especiais, como a remoção de aderências em superfícies de estátuas de pedra e o processamento de módulos fotovoltaicos, apresentando grande capacidade de adaptação.
