وحدة تحكم لحام الليزر من سينتيك

ميزات المنتج، ومواصفات الموديل، وحلول التطبيقات

وحدة التحكم في لحام الليزر من شركة سينتيك هي نظام تحكم عددي حاسوبي (CNC) متخصص طورته شركة SYNTEC لتطبيقات لحام الليزر. وتتميز هذه الوحدة بالتحكم الحركي عالي الدقة في محاور متعددة، والتكامل العميق لعمليات لحام الليزر، وهندسة معمارية قوية قائمة على الحافلة. وتشمل ثلاثة سيناريوهات رئيسية: لحام المنصات ذات الهيكل العارض (Gantry)، ولحام المسح بالمرآة المنحرفة (Galvanometer)، ولحام الذراع الروبوتية، وهي تُستخدم على نطاق واسع في قطاعات الطاقة الجديدة، والمعدن، وقطاع صناعة صفائح السيارات وغيرها من الصناعات.

1. أداء متفوق في التحكم الحركي

• تدعم حتى ١٨ محورًا في الحركة المتزامنة (بين ٣ و٥ محاور كمعيار افتراضي) لتلبية متطلبات لحام المسارات الفراغية المعقدة.
• مزوَّد بوظيفة RTCP (نقطة مركز الأداة الدوارة) للحفاظ على سرعة لحام متجانسة على معدات الربط ذات المحاور الأربعة/الخمسة، مما يمنع الاختراق الكامل واللحام غير الكامل.
• دورة الاستيفاء: ١٢٥–٢٥٠ مايكروثانية؛ انحراف المسار ≤ ±٢ مايكرومتر، مما يضمن تشغيلًا مستقرًّا عند السرعات العالية.

2. تكامل عميق لعمليات الليزر

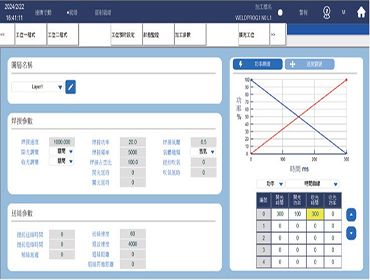

• ضبط ديناميكي لطاقة الليزر: ثلاث طرائق من منحنيات الطاقة استنادًا إلى الزمن والمسافة والسرعة. وتشمل هذه الطرائق زيادة الطاقة تدريجيًّا عند بداية اللحام وخفضها تدريجيًّا عند نهايته، مما يلغي عيوب الحفرة والاختراق الكامل.
• وظيفة لحام التذبذب المدمجة مع مسارات تذبذبية دائرية وبطاقية وخطية، وهي مثالية للألواح السميكة والأجزاء ذات الفجوات الواسعة.
• تحكم متزامن في إدخال السلك: جهاز تغذية سلكي يعمل بالمحركات المؤازرة مع تنظيم فوري للسرعة؛ ويدعم التغذية المسبقة وإيقاف السلك المتأخر لضمان جودة لحام متسقة.

3. سهولة الاستخدام العالية والموثوقية العالية

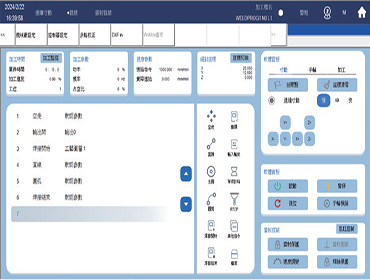

• واجهة مستخدم صناعية مخصصة: برمجة رسومية قائمة على القوائم دون الحاجة إلى أوامر G-code. وتدعم محاكاة العجلة اليدوية والتشغيل والإيقاف المؤقت.
• تصميم حافلة EtherCAT / Mechatrolink III: قدرة قوية على مقاومة التداخل، وتوصيل أسلاك مبسّط وتوسيع مرن.
• مراقبة حلقة مغلقة بالكامل: تتبع حالة مصدر الليزر وبارامترات اللحام وإشارات الإدخال/الإخراج في الوقت الفعلي؛ وتنبيه تلقائي وإيقاف طارئ عند حدوث أي انحرافات.

المواصفات الفنية

حلول تطبيقية نموذجية

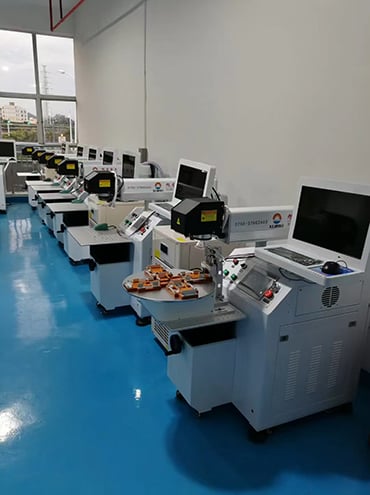

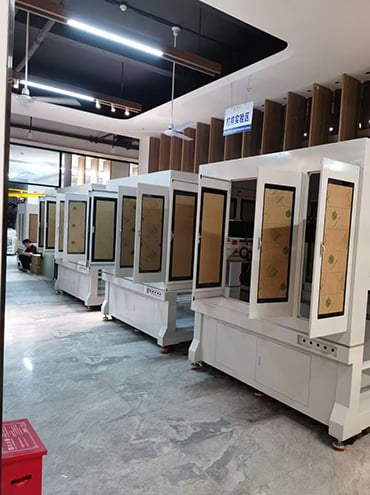

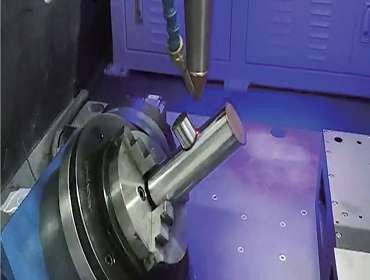

لحام الليزر على منصة القوس (المسلسل FC)

• التكوين: وحدة التحكم FC-B-V3 + محركات ومحركات مؤازرة + مصدر الليزر + طاولة العمل
• التطبيق: أجزاء المطبخ المعدنية، وتجهيزات أنابيب السباكة، ولحام الصفائح الرقيقة (0.5–3 مم)
• العمليات: لحام الوصلات الخطية والدائرية، ولحام النقاط؛ وقابل للتطبيق في خطوط الإنتاج متعددة المحطات

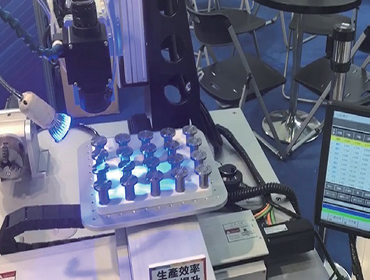

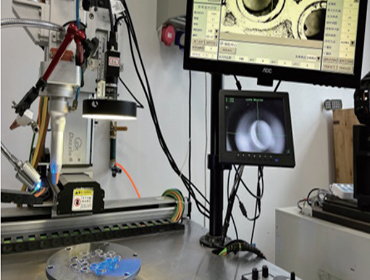

لحام الليزر بالمسح الملقطي الكهربائي (المسلسل FC)

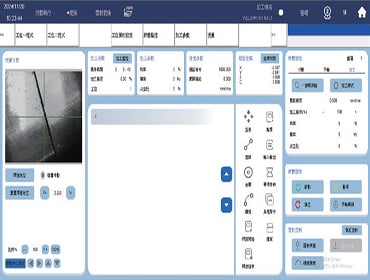

• التكوين: وحدة التحكم FC-B-V3 + جلفانومتر رقمي + نظام رؤية + ليزر ألياف
• التطبيق: أطراف بطاريات الطاقة الجديدة، وأغشية النحاس المطبقة على لوحات الدوائر المطبوعة (PCB)، واللحام الدقيق لمكونات الإلكترونيات
• العمليات: لحام نقطي عالي السرعة ولحام حسب المسار؛ مزودٌ بنظام رؤية تلقائي للتحديد الموضعي لزيادة الكفاءة بنسبة تزيد عن ٣٠٪

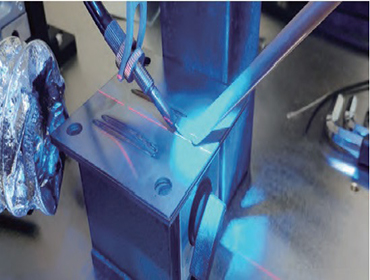

اللحام الليزري الروبوتي (سلسلة ٨١RA)

• التكوين: وحدة تحكم ٨١RA + روبوت ذو ٦ محاور + رأس لحام ليزري + جهاز تغذية الأسلاك
• التطبيق: أجزاء هيكل المركبات، الصفائح المعدنية الكبيرة، ولحام الصفائح السميكة (٣–١٠ مم) في الآلات الهندسية
• العمليات: لحام حسب مسار فضائي ثلاثي الأبعاد، ولحام بالاهتزاز (Wobble welding) وتتبع الخطوط (Seam tracking) للأجزاء ذات الأشكال المنحنية المعقدة

مزايا المنتج

• مقارنةً مع بطاقات التحكم الحركي التقليدية: يعتمد هذا النظام على بنية تحكم رقمي حاسوبي (CNC) صناعية المستوى، مما يوفّر استقرارًا أعلى بنسبة تزيد عن ٥٠٪ وأداءً متفوقًا في مقاومة التداخل لضمان الإنتاج المستمر على المدى الطويل.
• مقارنةً مع وحدات التحكم العامة: تتضمّن وحدات التحكم المدمجة عمليات لحام ليزري متخصصة، مما يقلّل وقت التشغيل الأولي بنسبة ٧٠٪ ويُخفّف من العوائق الفنية.
• دعم وظيفي عالي المستوى: تلبي وظائف RTCP واللحام التذبذبي وربط الرؤية بالكامل متطلبات الإنتاج عالي الدقة وعالي الكفاءة من قطاعات الطاقة الجديدة والصناعات automobile.
