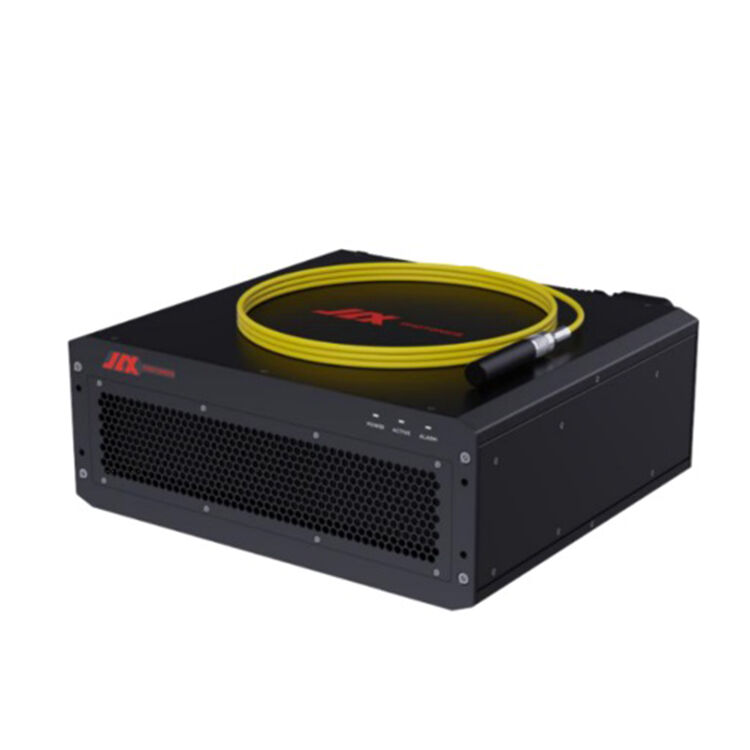

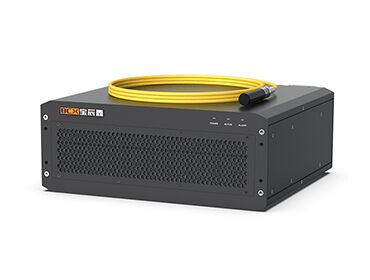

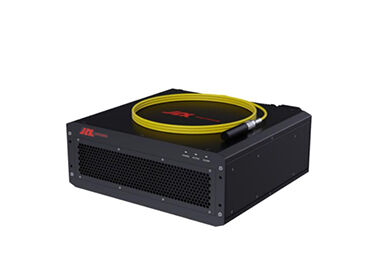

MAX luchtgekoelde enkelmodus continue vezellaser
BFSC 800M/1200M/1500M-serie
 |
 |
De BFSC 800M/1200M/1500M-serie luchtgekoelde enkelmodus continue vezellasers zijn hoog-efficiënte, hoogbetrouwbare en hoogwaardige lasersources die onafhankelijk zijn ontwikkeld door Shenzhen Baochenxin Laser Technology Co., Ltd., een dochteronderneming van Maxphotonics Technology Co., Ltd. Met een golflengtebereik van 1070 nm tot 1090 nm vallen deze lasers onder klasse 4-laserproducten.
Specifiek ontworpen voor draagbare laserapplicaties, maakt deze serie gebruik van een volledig luchtgekoeld koelsysteem, zonder behoefte aan externe waterkoelingsapparatuur. Het kenmerkt zich door de kernvoordelen compacte afmetingen, gering gewicht en hoge elektro-optische omzettingsefficiëntie. Bij het ontwerp en de test van de apparatuur is volledig rekening gehouden met veiligheid; er zijn geen onderdelen die door de gebruiker zelf moeten worden onderhouden. Het is een ideale lasersbron voor handmatig lassen, laseronderzoek en andere toepassingsgebieden.
Technische productkenmerken
 |
 |
- Uitstekende kernprestaties realisatie van een enkelmodus-continuuitvoer met een straalgekwalificeerdheid van M² ≤ 1,3 (20 μm-QBH-uitvoer) en een uniforme energieverdeling over de vlek. Het vermogen ondersteunt traploze instelling van 10% tot 100%, met een snelle inschakel-/uitschakelsnelheid van de laser en een modulatiefrequentie tot 10 kHz, waardoor aan de eisen voor verfijnde en hoogfrequente bewerking wordt voldaan.
- Draagbaar en eenvoudig te implementeren de totale afmetingen van de laser bedragen slechts 424 × 379 × 160 mm, met een gewicht van 25–27 kg (±2 kg). Door het gebruik van een volledig luchtgekoeld koelsysteem met vier koelventilatoren is geen externe waterkoeling nodig. Er hoeft slechts een vrij ruimte van meer dan 10 cm rond de beschermkap van de ventilatoren te worden gereserveerd, waardoor de laser geschikt is voor mobiel gebruik, terplaatse bewerking en andere toepassingsgebieden waar geen stabiele watervoorziening beschikbaar is.
- Hoge betrouwbaarheid en intelligente beveiliging uitgerust met dubbele beveiligingsfuncties voor vermogen en temperatuur. Wanneer de temperatuur van het apparaat stijgt tot de beveiligingsdrempel, wordt het vermogen automatisch verlaagd naar 80% van de uitvoer en wordt het oorspronkelijke vermogen hersteld zodra de temperatuur weer normaal is. Het ondersteunt positionering met rood licht (drie bedieningsmodi) en is gecombineerd met een volledig alarmsysteem (temperatuur, QBH, noodstop, PD, enz.), dat bij storingen realtime waarschuwingen geeft en beveiliging koppelt.
- Flexibele en gevarieerde besturing : Ondersteunt twee werkomstandigheden van interne besturing en externe Bediening de interne besturing realiseert vermoejsaanpassing, laserstart/stop en andere bewerkingen via speciale software, terwijl de externe besturing een nauwkeurige besturing van meerdere signalen via de DB25-interface mogelijk maakt. Voorzien van een RS232-communicatieinterface ondersteunt de software logboekregistratie, firmware-upgrades, foutopsporing bij alarmsituaties en andere functies; het communicatieprotocol maakt gebruik van de Modbus RTU-modus, wat geschikt is voor industriële besturingsscenario’s.
- Sterke aanpasbaarheid de standaardlengte van de afgeschermde uitgangskabel bedraagt 10 m (op maat te maken), de diameter van de glasvezelkern is 20 μm (op maat te maken) en de uitgangsmodus is de standaard QBH met een buigradius van de glasvezelkabel van ≥200 mm. Het voedingssysteem is afgestemd op een exclusieve gelijkstroomvoeding en ondersteunt de scheiding van de 24 VDC/48 VDC-besturingsvoeding en de aandrijfvoeding voor de desbetreffende vermogenssegmenten, met standaard bedrading en uitstekende compatibiliteit.
- In overeenstemming met internationale normen de elektromagnetische compatibiliteit, laserveiligheid en elektrische veiligheid voldoen alle aan de relevante EU- en internationale normen (EN IEC 61000-serie, EN 60825-1, EN 60204-1, enz.), waardoor zij voldoen aan de toepassingsvereisten van de wereldwijde markt.
Producttechnische parameters
 |
 |
| Vermogensafsettingsbereik (%) | 10~100 | 10~100 | 10~100 | 10~100 |
| Centrale golflengte (nm) | 1070 | 1070 | 1070 | 1070 |
| Lichtkwaliteit m2 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 |
| Lengte van de afgeschermde uitgangskabel (m) | 10 (aanpasbaar) | 10 (aanpasbaar) | 10 (aanpasbaar) | 10 (aanpasbaar) |
| Uitslagmodus | Standaard QBH | Standaard QBH | Standaard QBH | Standaard QBH |
| Koelmethode | Met luchtkoeling | Met luchtkoeling | Met luchtkoeling | Met luchtkoeling |
| Totale afmeting (H×B×D) (mm) | 424×379×160 | 424×379×160 | 424×379×160 | 424×379×160 |
| Netto gewicht (kg) | 25 | 26 | 27 | 28 |
| Ingangsspecificatie | 220 V wisselstroom (L/N/PE) | 220 V wisselstroom (L/N/PE) | 220 V wisselstroom (L/N/PE) | 220 V wisselstroom (L/N/PE) |
Toepassingen van het Product
 |
 |
Met de kenmerken van draagbaarheid, hoge straalgekwalificeerdheid en luchtgekoelde onderhoudsvrijheid , is deze laserserie vooral geschikt voor de volgende toepassingsgebieden:

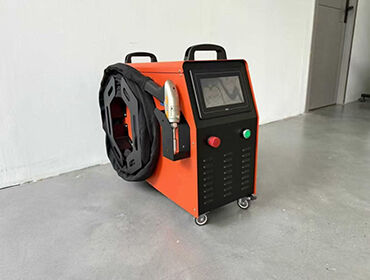

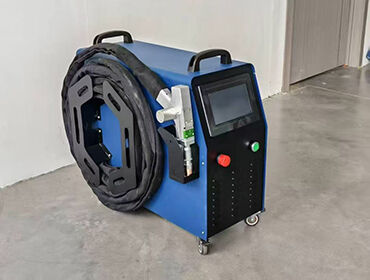

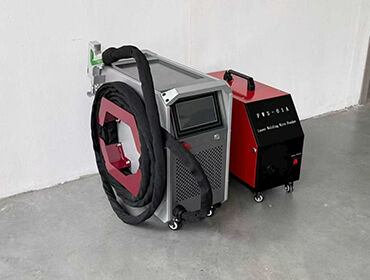

- Handgesloten lasersweis als kernlichtbron voor handbediende metaallassing wordt deze gebruikt voor het lassen van roestvast staal, koolstofstaal, aluminiumlegeringen en andere materialen, zoals sanitairarmaturen, keukengerei, auto-onderdelen en lassingen op locatie van staalconstructies. Er is geen vaste werkplek vereist; de installatie is gemakkelijk verplaatsbaar en biedt een hoge lassefficiëntie.
- Laserwetenschappelijk onderzoek de uitvoer met hoge stabiliteit en enkelmodus, de nauwkeurige vermoejeninstelling en de snelle reactiekenmerken maken het geschikt voor laboratoriumonderzoeksscenario's zoals laserfysica-experimenten en analyse van materiaaleigenschappen in universiteiten en onderzoeksinstituten.
- Kleine precisiebewerkingen aanpasbaar aan kleine laserbewerkingsplatforms om precisielassen van dunwandige metalen onderdelen en laseropvlakking van micro-onderdelen uit te voeren, waardoor wordt voldaan aan de fijne bewerkingsvereisten van de 3C-elektronica-, medische-apparatuur- en andere industrieën.
- Lokale reparatie en touch-uplassen op locatie voor lokale reparatie en touch-uplassen op locatie van industriële apparatuur, matrijzen en werktuigmachines biedt het draagbare ontwerp het voordeel dat apparatuur ter plaatse kan worden bewerkt zonder demontage of transport, waardoor de reparatiekosten sterk worden verlaagd.
