750W hoge vermogen + handbediende bediening + 36 procespakketten + meervoudige veiligheidsbeschermingen - speciaal voor lassen van leidingen/keuken & badkamer/hardware/balustrades/voertuigproductie
Productomschrijving

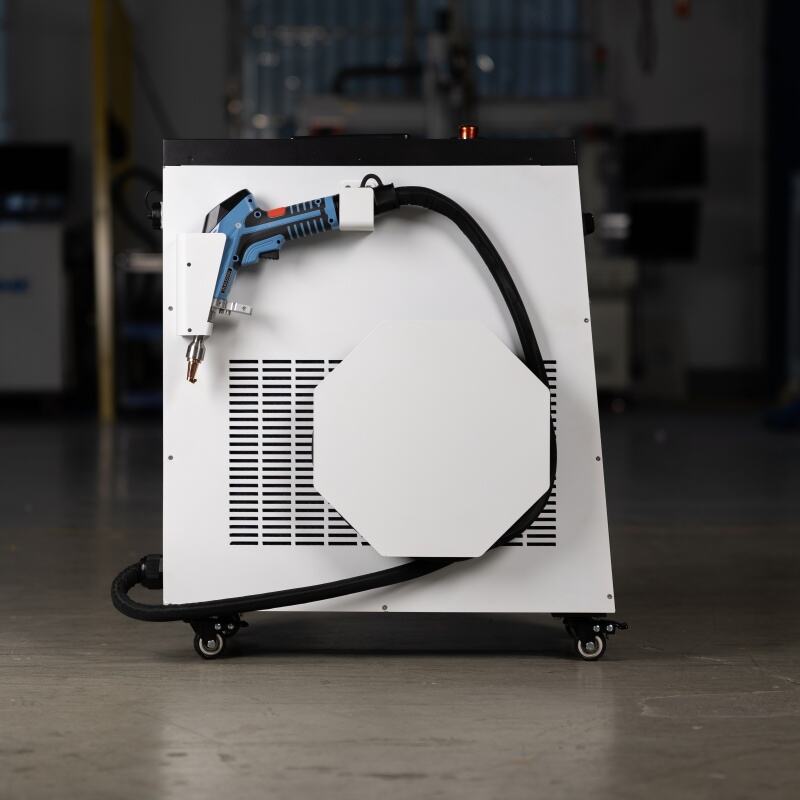

Laserlasapparaat F3-serie (DWT22X-1) is een nieuw type handbediend infrarood vezellaserlasmiddel. Voorzien van zelfontwikkelde Blade-serie vezellaser en geïntegreerd met eigen ABR- en SPP-technologieën, kenmerkt het zich door betrouwbare prestaties en uitstekende efficiëntie, speciaal ontworpen voor het lassen van metalen materialen zoals staal, aluminium, koper en roestvrij staal.
Met gebruik van luchtkoeling heeft de installatie een uitgangslaserlengte van 1080±10 nm en een maximaal uitgangsvermogen van 750 W, en ondersteunt continu/puls dubbele werkingsmodi. Het kan metalen werkstukken lassen met een dikte ≤3 mm, geschikt voor buisbewerking, keuken- en badkamerbewerking, metaalwarenbewerking, balustradeversiering, voertuigproductie, lucht- en ruimtevaartproductie en andere toepassingsgebieden. Uitgerust met een 7-inch aanraakscherm voor eenvoudige bediening, met 36 ingebouwde standaardprocespakketten die gebruikelijke materialen omvatten zoals roestvrij staal, koolstofstaal, gegalvaniseerd plaatmateriaal en aluminiumplaten, evenals aangepaste processen, en ondersteunt flexibele parameteraanpassing.
Het beschikt over meerdere veiligheidsbeveiligingsmechanismen (veilige stroomkring voor werkstukgeleiding, oververhittingsbeveiliging, glasvezelkoppeling, enz.) en is uitgerust met laserbeschermbril en andere beschermingsmiddelen om de bedrijfsveiligheid te waarborgen. Het handbediende lasapparaat is flexibel ontworpen, compatibel met optionele draadaanvoer T20, en kenmerkt zich door hoge lasefficiëntie en uitstekende laskwaliteit. Contactloos lassen heeft een geringe warmte-impact en vormt daarmee een efficiënte en handige lasoplossing op het gebied van industriële productie.
Productparameters
| Parameter Categorie | Specifieke parameters |
|---|---|
| Kernlaserparameters | - Uitgangslaser golflengte: 1080±10nm - Maximale uitgangsvermogen: 750W - Vermogensregelbereik: 10%~100% - Werkwijze: Continu/Puls - Modulatiefrequentie: ≤30kHz - Rode indicatielamp vermogen: ≥200μW - Diameter kern uitgangsvezel: 20μm |
| Laskwaliteitsparameters | - Lasdikte: ≤3mm - Collimatie brandpuntsafstand: 50 mm - Focus brandpuntsafstand: 150 mm - Aantal procespakketten: 36 sets (inclusief algemene materialen en op maat gemaakte) - Oscillatiefrequentie: 0~30 Hz - Oscillatiebreedte: 0~5 mm (instelhoeveelheid 0,2 mm) |
| Voeding en energieverbruikparameters | - Ingangsspanning: AC 220±10% V, 50/60 Hz - Maximaal stroomverbruik: ≤3500 W |
| Vorm en aansluitparameters | - Afmetingen apparaat: 516 mm × 318 mm × 550 mm - Gewicht apparaat: ≤35 kg - Lengte glasvezelkabel: 5 m - Lengte draadaanvoerkabel (optioneel): 6 m - Interface-typen: miniQBH, RS232-communicatieinterface, Wi-Fi-transmissieinterface |
| Parameters van de bedrijfsomgeving | - Bedrijfstemperatuur omgeving: -20 ℃ ~ 45 ℃ - Bedrijfsluchtvochtigheid omgeving: ≤85% - Bedrijfsluchtdruk: 0,25~0,6 MPa - Koelmodus: Luchtkoeling - Beschermend gas: Stikstof of Argon |
Andere gegevens
1. Configuratie en kenmerken van de apparatuur
- Kernconfiguratie: Blade-serie vezellaser, 7-inch touchscreen, handbediende lasapparatuur, laserbeschermbril, geleidingsklemkabel, laskopermondstukken, beschermende lenzen (5 stuks), optionele T20-draadaanvoer en accessoires.
- Kernfuncties: Ondersteunt wisseling van 23 nationale talen; rode lichtvoorbeeldfunctie voor voorafgaande positionering van laspositie; instelbare oplooptijd/aflooptijd, gasvooruit-/vertragingsregeling; veiligheidsinterlockcircuit zorgt ervoor dat de laseruitslag alleen plaatsvindt bij contact met het werkstuk; ondersteunt besturing door bovenliggend computersisteem en cloud-remote services.
2. Bedienings- en veiligheidsspecificaties
- Bedieningsprocedure: Sluit de voeding en beschermgas aan → Bevestig het werkstuk en sluit de geleidingsklemkabel aan → Schakel het apparaat in → Selecteer het overeenkomstige procespakket → Monteer een geschikte koperen sproeier → Positiebepaling met rode lichtvoorbeeld → Druk op de knop van de lasbrander om het lassen te starten.
- Veiligheidsvoorschriften: Het apparaat is een laserproduct van klasse IV; gebruikers moeten tijdens bedrijf laserbeschermbril en brandwerende beschermkleding dragen; het lasgebied moet zich verwijderd bevinden van ontvlambare en explosieve materialen, met brandblussers binnen handbereik; zorg voor goede ventilatie om rookgevaar te voorkomen; het apparaat moet betrouwbaar worden geaard en uit de buurt blijven van apparatuur met hoge interferentie (veilige afstand ≥5 meter).
3. Onderhoud en probleemoplossing
| Dagelijks onderhoud | Gemeenschappelijke probleemoplossing |
|---|---|
| - Controleer regelmatig of de glasvezelverbinding strak zit en verzeg met isolatietape om stofvorming te voorkomen. - Vervang beschermende lenzen in een stofvrije omgeving, veeg schoon met watervrij ethanol om vingerafdrukken te voorkomen. - Controleer regelmatig elektrische circuits op verouderingsfouten, om de 30 dagen. - Wanneer de apparatuur langere tijd niet wordt gebruikt, dicht u de koperen mondstuk van de lasapparatuur af en laat u het resterende gas ontladen. | - Luchtdruk abnormale alarm: Controleer de gasdruk (0,25~0,6 MPa) en de aansluiting van de luchtslang. - Motor abnormaal alarm: Controleer of de motor van de lasapparatuur beschadigd is en neem contact op met de after-sales service voor reparatie. - Geen laseruitgang: Controleer of het veiligheidscircuit gesloten is, of de sluiter open is en of de procesparameters correct zijn ingesteld. - Slechte laskwaliteit: Pas het vermogen, de oscillatiefrequentie/breedte aan en vervang het koperen mondstuk door een geschikt alternatief. |
