C6-serie laslassenbesturingskaart

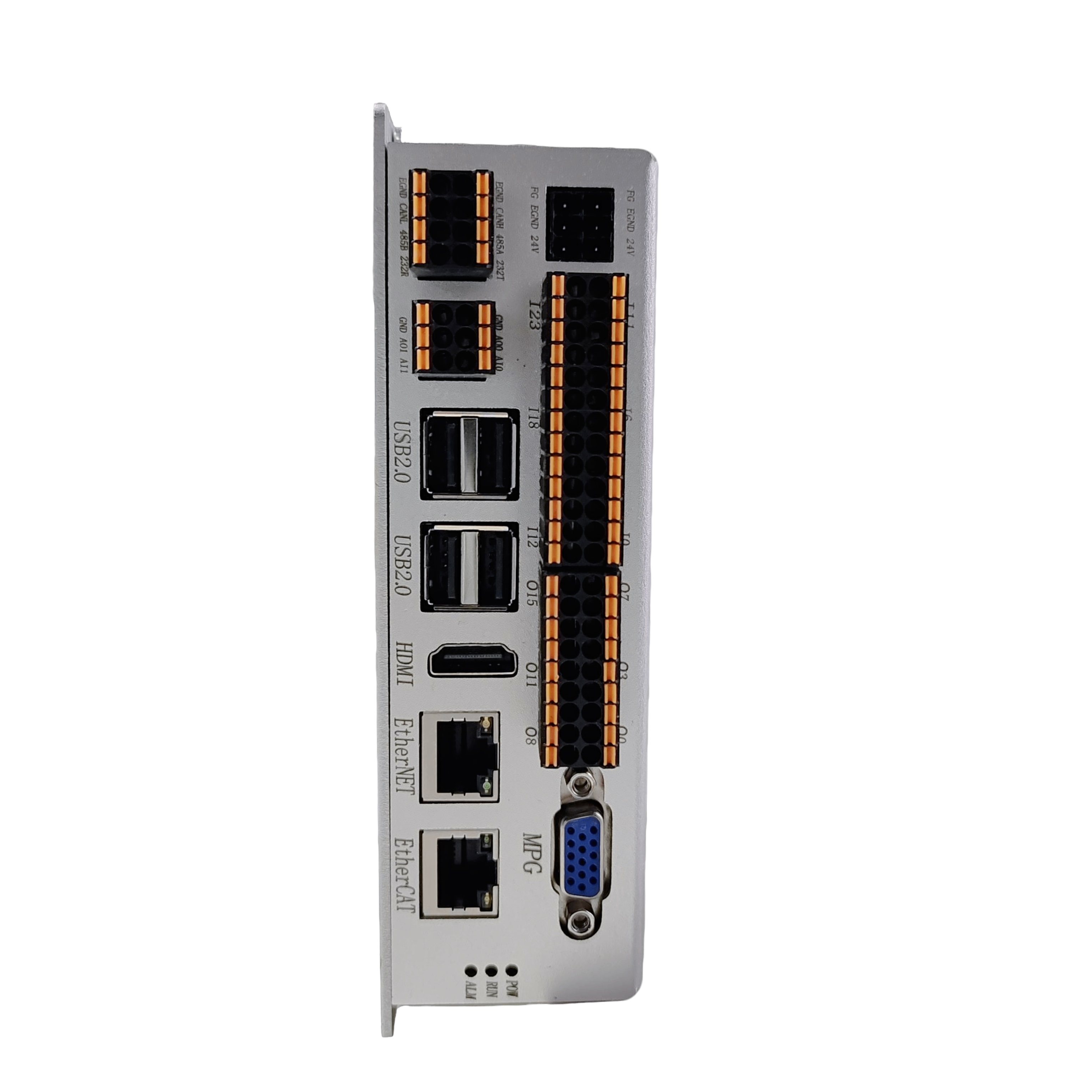

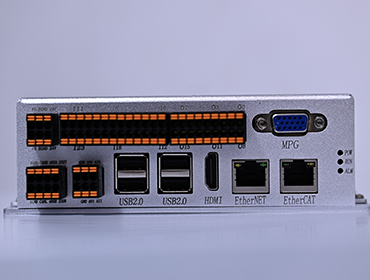

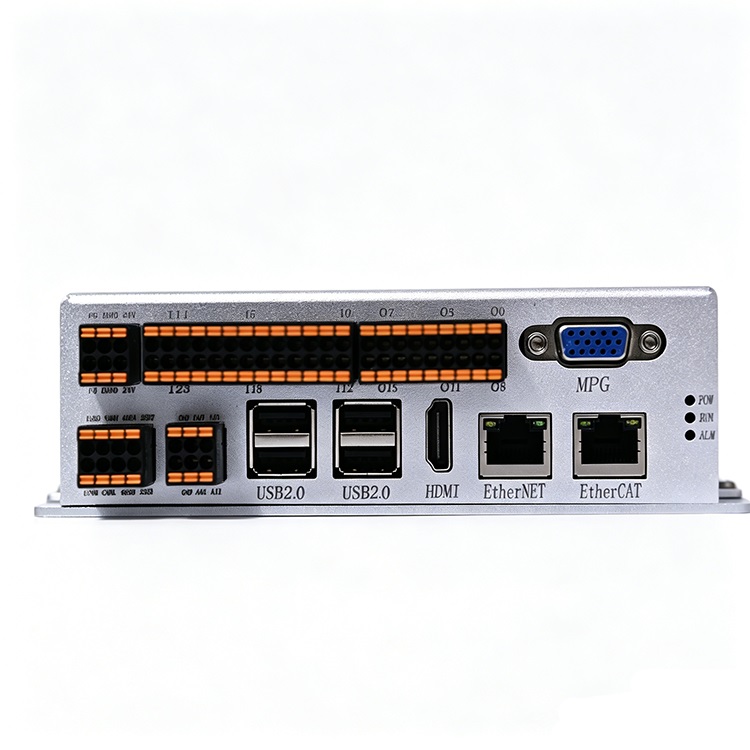

C6M100 Ingebouwde platformlascontroller (zonder PC)
 |
 |
C6M100 is een ingebouwd, pc-vrij, alles-in-één besturingssysteem specifiek ontworpen voor platformgebaseerde lasersoldeermachines. Het ondersteunt XYZ/XYZA/XYZR-configuraties en is bedoeld voor productie in grote volumes met hoge consistentie van precisiehardware, keuken- en badkamerproducten, sieraden en complexe werkstukken.
Kernvoordelen
- Stabiele werking zonder PC : ARM + Linux ingebouwd systeem, zeer geïntegreerd, minder foutgevoelige onderdelen, betere stabiliteit in de praktijk.

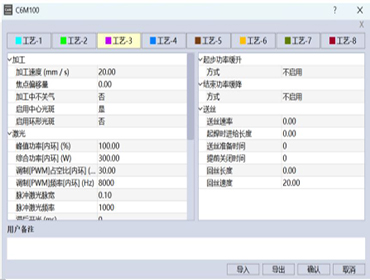

- Consistente laskwaliteit : Traploze stijging/daling van het vermogen, adaptieve PV-vermogensregeling, aanpasbare vermogenscurven en bewaking van energieafwijkingen met interlock-alarm.
- Precisielassen in meerdere houdingen : 4-assige EtherCAT-bus, ondersteunt RTCP (Real-Time Tool Center Point) voor roterende en gekantelde werkstukken.

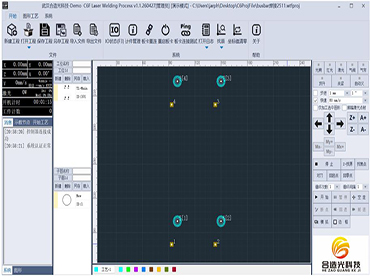

- Productievriendelijk : Grafisch programmeren, meerdere autoriteitsniveaus, import van DXF/NC-bestanden en parametrische integratie van draadaanvoer, spanmiddel en gaskringloop.
Belangrijke specificaties
- Besturingsassen: 4-assige EtherCAT-bus (XYZ/XYZA/XYZR)
- I/O: 24-kanaals DI, 14-kanaals DO, 2-kanaals PWM, 2-kanaals DA/AD
- Lasercompatibiliteit: CW, QCW-puls, ABP (onafhankelijke vermogensregeling voor centrum/ring)
- Veiligheid: Nooduitval van de laser, veiligheidsdeurvergrendeling, energiebewaking
- Connectiviteit: Ondersteunt MES, hostcomputer en koppeling van meerdere stations
Toepassingen

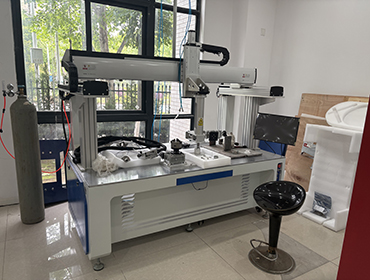

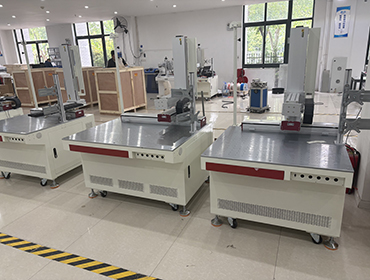

Deur- en raamhardware, sanitair, precisielaswerk voor sieraden, roterende/kantelbare werkstukken, standaard lasmachines voor massaproductie op platformbasis.
 |
 |

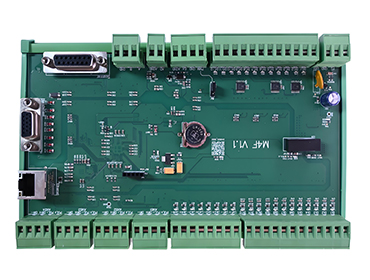

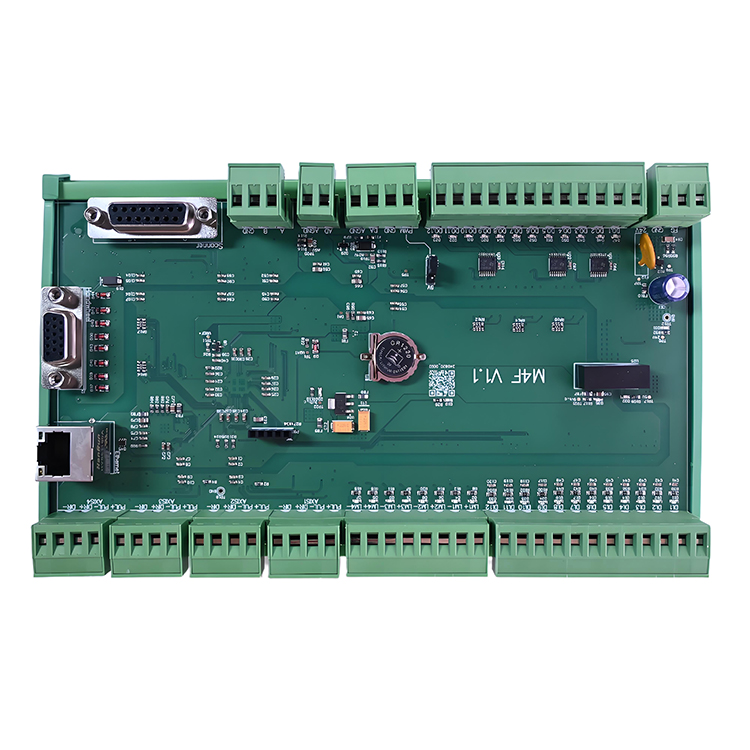

C6F100 Galvo-lascontroller (economisch type)
 |
 |
C6F100 is een economisch, alles-in-één-controlesysteem voor galvolaswerk met laser . Het integreert bewegingsbesturing, galvobesturing, laserprocesbesturing en visuele positionering, ideaal voor hoogwaardig galvolaswerk met laser in de 3C-elektronica-, batterijonderdelen- en kleine precisiecomponentensector.
Kernvoordelen
- Dubbele besturing: galvo + platform : 4-assige puls/richting + 1 galvokanaal, ondersteunt het XY2-100-protocol, compatibel met 2D/3D-galvokoppen.
- Hoogsnelheidsstabiel lassen : Vermogensrampbesturing, wobble-functie, nauwkeurige synchronisatie tussen laser en beweging voor uniforme lasplekken.

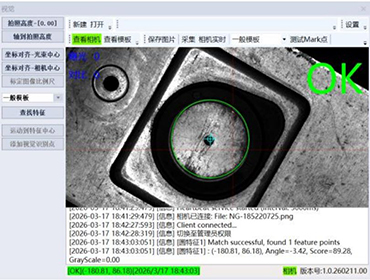

- Visuele inspectie en automatische compensatie visiepositioneringscorrectie, automatische laserfocuscompensatie voor hoge batchconsistentie.
- Gemakkelijke implementatie grafisch parametrisch programmeren, korte inbedrijfstellingstijd, ondersteunt MES-gegevenstraceerbaarheid.
Belangrijke specificaties
- Besturingsassen: 4-assige puls/richting + 1 galvo-kanaal
- I/O: 12-kanaals DI, 12-kanaals DO, 1-kanaals PWM, 1-kanaals DA/AD
- Lasercompatibiliteit: CW, QCW-puls
- Functies: RTCP, automatisch draadaanvoeren, noodstop en laserschakeling
- Connectiviteit: Visiesysteem, verplaatsingssensor, MES
Toepassingen
3C-elektronica, lithiumbatterijtapes, kleine precisie-onderdelen, galvo-vliegend lassen, hoogwaardige compacte laswerkstations.

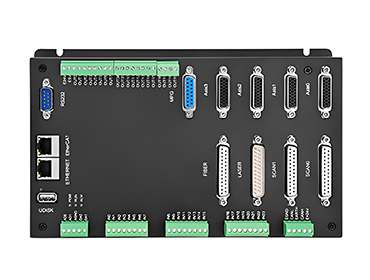

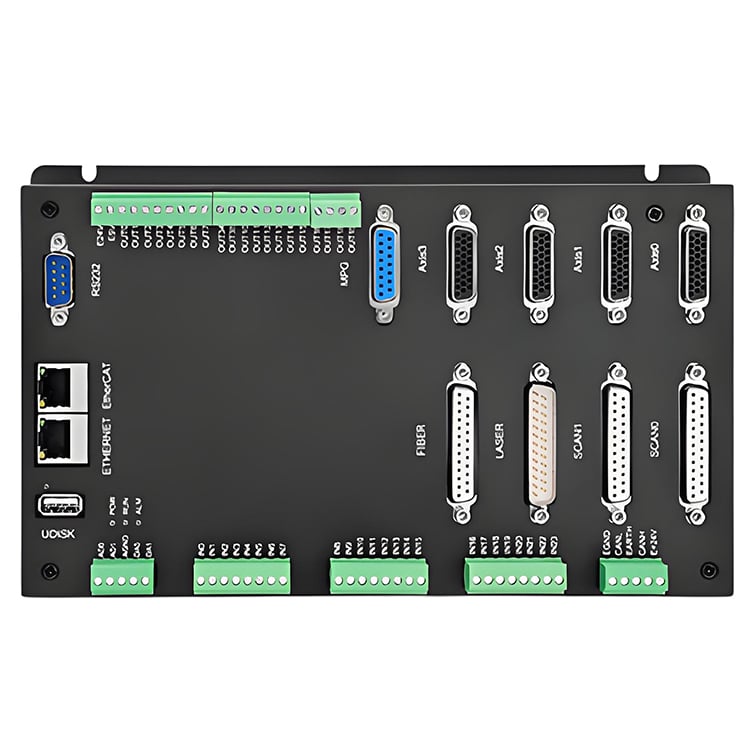

C6E200 Batterijpack-lijnlascontroller (gelokaliseerd)
 |
 |
C6E200 is een all-in-one numerieke besturingssysteem voor productielijnen van batterij-PACKs het omvat adresbepaling, natreiniging en busbar-lasprocessen en biedt een betrouwbare, reproduceerbare en traceerbare oplossing voor de assemblage van nieuwe-energie-batterijmodules.
Kernvoordelen
- Integratie op lijnniveau : EtherCAT-bus + galvo + laser + I/O geïntegreerd; unificeert de gegevens van polariteitsdetectie, reiniging en lassen.
- Procesreproduceerbaarheid : Meerdere recepten, automatische herkenning van AB-modules, snelle omschakeling, stabiele massaproductie op lange termijn.
- Veiligheid en traceerbaarheid : Meerdere autoriteitsniveaus, logbeheer, interlocking bij energieafwijkingen, connectiviteit met MES voor volledige procesgegevenstracking.
- Laskwaliteitsborging : Trilling (wobble), onafhankelijke energieregeling voor binnen- en buitenring, aanpasbare vermogenscurves.
Belangrijke specificaties
- Besturingsassen: 6-assige EtherCAT-bus + 1 galvo-kanaal
- I/O: 24-kanaals DI (uitbreidbaar tot 56), 20-kanaals DO (uitbreidbaar tot 52), 2-kanaals PWM, 2-kanaals DA/AD
- Lasercompatibiliteit: CW, QCW-puls, ABP (onafhankelijke vermogensregeling voor centrum/ring)
- Functies: Na-reiniging, positioneringsadresgeving, busbarlassen, coördinatie van meerdere stations
- Connectiviteit: MES, hostcomputer, visiesysteem, sensoren, lijnbeatbeheer
Toepassingen
Powerbattery-PACK-lijnen, busbarlasstations, geïntegreerde stations voor na-reiniging + lassen, geautomatiseerde productielijnen voor nieuwe energie.
