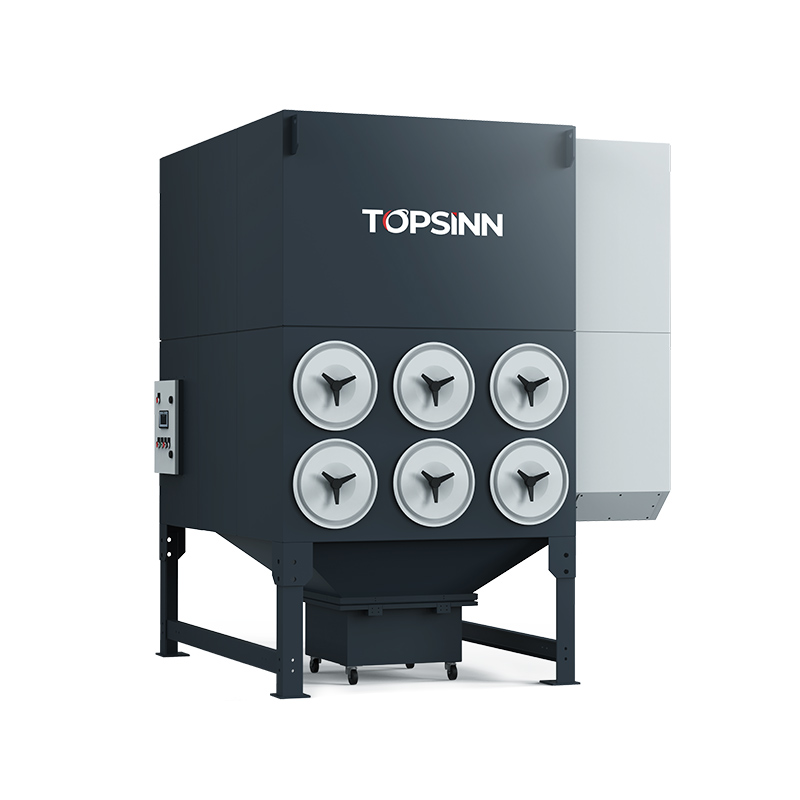

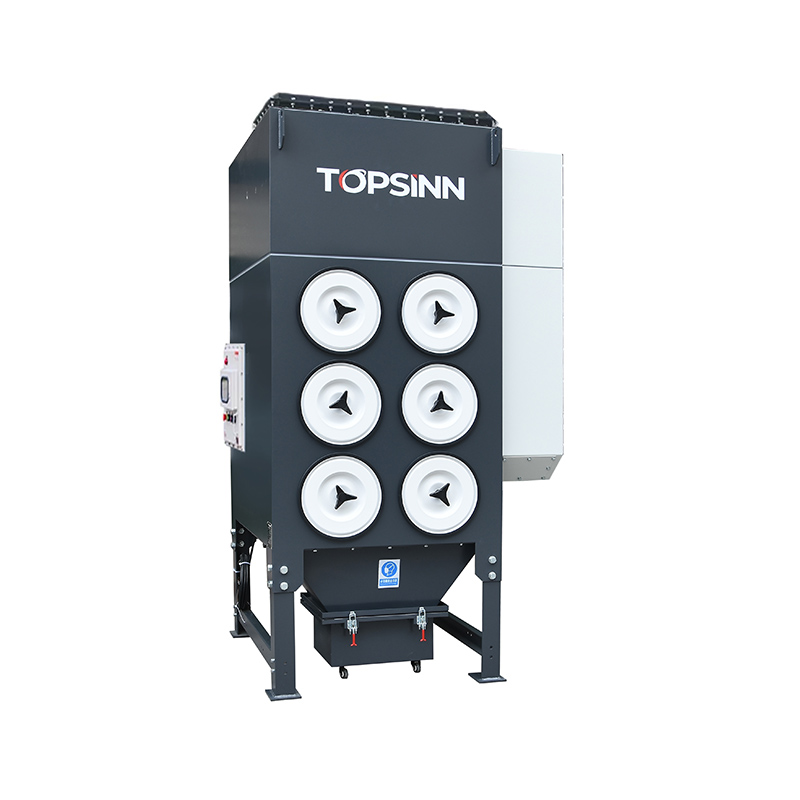

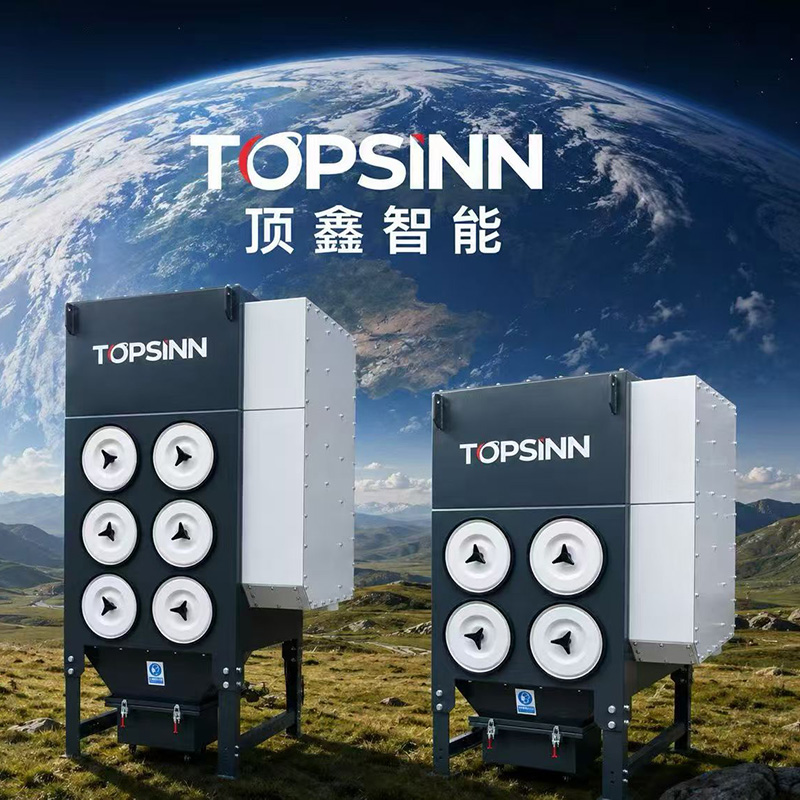

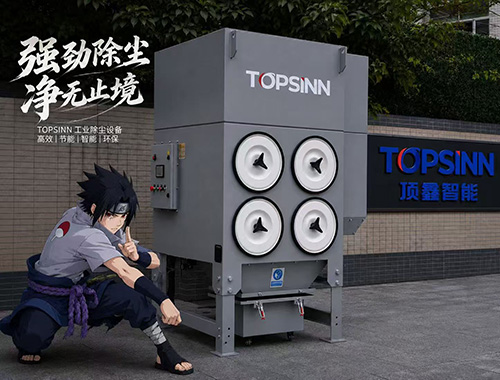

탑신 토드씨-엘 시리즈 레이저 절단용 집진기
제품 기술 특징
 |
 |
1.1 여과 시스템
- 아흘스트롬(핀란드) 또는 토레이(일본)사의 PTFE 멤브레인 코팅 F9 필터 카트리지 장착. 여과 효율은 0.1마이크로미터 입자에 대해 99.99% 수준 임. 표면 여과 원리를 채택하여, 먼지는 섬유층 내부로 침투하지 않고 필터 재료 표면에만 축적됨. 펄스 제트 세정 방식으로 먼지를 철저히 제거함. 사용 수명은 기존 필터 매체보다 2~3배 길며, 난연 성능도 갖춤.
- 중력 하향 관성 침강 챔버 구조. 먼지가 포함된 공기 흐름이 중력 방향과 동일하게 이동하여 자연스럽게 재활용 호퍼에 침강하므로, 재유입을 방지하고 전체 여과 효율을 향상시킴.
- 표준 스파크 트랩은 절단 중 발생하는 고온 스파크를 차단하여 필터 카트리지의 화재 위험을 낮춘다. LEX 방폭형 모델은 폭발성 분진 환경을 위해 폭발 완화 패널, 정전기 방지 필터 카트리지, 방폭 전기 캐비닛 및 방폭 팬을 장착하였다.
1.2 자체 개발 지능형 제어 시스템
- STM 주제어 칩과 독립 메모리 칩을 탑재한 맞춤형 HMI 터치스크린 인간-기계 인터페이스로 안정적인 성능을 제공한다. 여러 통신 프로토콜을 지원하며, 이더캣(EtherCAT), 와이파이(WIFI), RS485 등이 포함된다. 집진기는 레이저 절단기와 연동되어 원격 시작/정지 기능을 제공하며, 동시에 현장 수동 조작도 가능하다.
- 멀티 채널 온보드 펄스 블로우 출력 기능을 갖추었다. 차압 센서가 자동 펄스 제트 청소를 유도한다. 종합 경보 기능은 위상 순서 오류, 팬 과부하, 온도 이상, 과압 경고를 모두 포함한다.
- 고출력 모터용 스타-델타 시동. 선택형 주파수 변환기로 에너지 절약을 위한 가변 주파수 운전 가능.
1.3 기계적 및 구조적 장점
- 4~5mm 두께 강판으로 제작된 보강 하우징으로 최대 5000Pa 압력 저항 가능. 특허 삼각 역학 설계의 아연 도금 필터 카트리지 브래킷으로 밀봉 성능 향상 및 청정 공기 측 유출 방지. 전기영동 도장 처리된 카트리지 커버로 최대 10년 수명의 부식 저항성 확보. 퀵-트위스트 핸들로 필터 카트리지 교체 간편.
- 지멘스 원심 팬으로 충분한 풍량과 음압 제공. 당겨서 분리 가능한 재받이 호퍼로 분진 배출 용이. 소형 평면 배치로 대부분의 작업장 공간에 적합.
제품 성능 파라미터
| 항목 | TODC-4L / 4LEX | TODC-6L / 6LEX | TODC-8L / 8LEX |
|---|---|---|---|
| 필터 카트리지 소재 | 알스트롬-F9 / 토레이 F9 (LEX용 정전기 방지 카트리지) | 알스트롬-F9 / 토레이 F9 (LEX용 정전기 방지 카트리지) | 알스트롬-F9 / 토레이 F9 (LEX용 정전기 방지 카트리지) |
| 필터 카트리지 수량(개) | 4 | 6 | 8 |
| 공기량 (m³/h) | 4000 | 7000 | 9000 |
| 여과 면적(㎡) | 80 | 120 | 160 |
| 필터레이션 효율성 | 0.1마이크로미터에서 99.99퍼센트 | 0.1마이크로미터에서 99.99퍼센트 | 0.1마이크로미터에서 99.99퍼센트 |
| 팬 전력 | 5.5킬로와트 지멘스 | 7.5킬로와트 지멘스 | 11킬로와트 지멘스 |
| 재받이 용량 | 45l | 50L | 90L |
| 전원 공급 장치 | 3상 4선, 380볼트 | 3상 4선, 380볼트 | 3상 4선, 380볼트 |
| 압축공기 요구사항 | 0.6메가파스칼, 오일프리 및 워터프리 | 0.6메가파스칼, 오일프리 및 워터프리 | 0.6메가파스칼, 오일프리 및 워터프리 |
| 단위 중량 | 700 kg | 900 kg | 1200 kg |
| 표준 공기입구 지름 | 지름 250밀리미터(맞춤형 가능) | 지름 250밀리미터(맞춤형 가능) | 지름 250밀리미터(맞춤형 가능) |
| 배출구 배출 농도 | 10 mg/m³ 미만 | 10 mg/m³ 미만 | 10 mg/m³ 미만 |

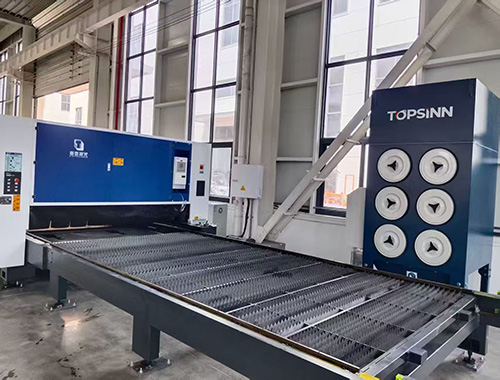

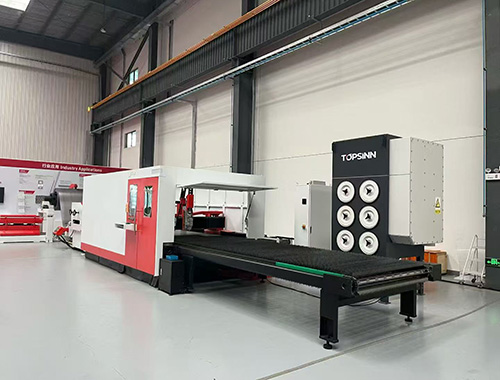

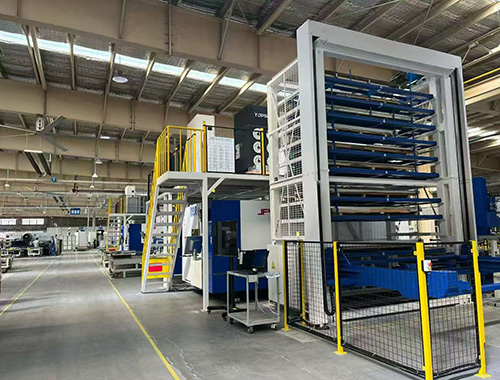

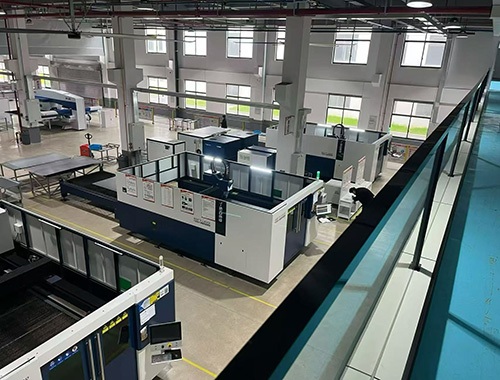

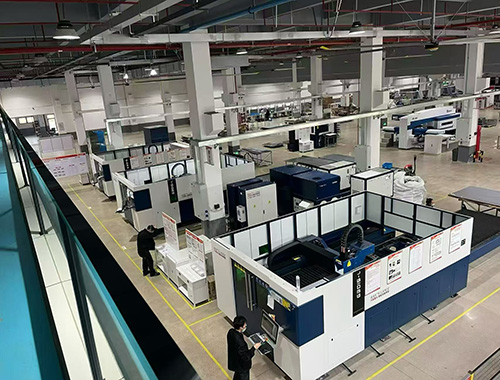

호환 가능한 레이저 절단기
 |
 |
지원되는 주요 브랜드
한스 레이저, HGTECH, HSG 레이저, 히몬 레이저, 리드 레이저, 야웨이, 보도르, 리가오, 트럼프 및 기타 광섬유 레이저 및 플라즈마 절단 장비.
모델별 절단 테이블 매칭
- TODC-4L / 4LEX 3015/4020 절단 테이블과 호환; 4~6 kW 레이저 출력에 적합.
- TODC-6L / 6LEX 4020/6020 절단 테이블과 호환; 6~12 kW 레이저 출력에 적합.
- TODC-8L / 8LEX 대형 6025/8020 절단 테이블과 호환; 12~20 kW 레이저 출력에 적합.
운영 및 유지보수
 |
 |
정기 유지보수
- 재받이: 약 70시간 운전 후 경고 시 재받이를 청소하십시오. 과도한 분진 축적이 발생하면 집진 성능이 저하되므로 절대 방치하지 마십시오. 스파크 트랩 내 분진은 주기적으로 진공청소기로 제거하십시오.
- 압축 공기: 0.6 MPa의 오일 불함 및 수분 불함 공기 공급을 유지하세요. 물-오일 분리기를 정기적으로 배수하세요.
- 전기 제어: 배선 및 통신 케이블을 주기적으로 점검하세요. 전기 캐비닛을 건조하게 유지하세요.
필터 카트리지 교체 주기
- 정상 금속 절삭 조건에서는 모든 필터 카트리지를 매 2500~3000 운전 시간마다 교체해야 합니다. 차압 경보가 지속적으로 발생하거나 공기 배출구에서 눈에 띄는 먼지가 유출되는 경우 즉시 교체하세요. PTFE 막 필터 카트리지는 세척하지 마세요.
- 교체 전에 전원과 압축 공기를 차단하세요. 카트리지 받침의 밀봉 면을 청소하여 기밀성을 확보하세요. 최적의 성능을 위해 정품 OEM 필터 카트리지를 사용하세요.
