GZTECH 나노초 UV 레이저
핵심 기술 특징
 |
 |
- 1. 냉각형 355nm 고체 자외선 출력, 좁은 펄스 폭, 탄화나 에지 번짐 없이 열 영향을 최소화한 가공.
- 2. 우수한 빔 품질(M²＜1.2), 높은 빔 원형도 및 낮은 발산각으로 초정밀 가공 가능.
- 3. 초고안정 성능: 출력 전력 및 펄스 에너지의 RMS 안정성이 3% 미만으로, 장시간 연속 작동을 지원합니다.
- 4. 40–200kHz의 광범위한 주파수 조절 범위로, 다양한 마킹, 드릴링, 절단 공정에 맞출 수 있습니다.
- 5. 수냉식 설계로, 주류 갈바노미터 및 F-세타 렌즈와 호환되어 시스템 통합이 용이합니다.
레이저 파라미터 사양 표
 |
 |
| 모델 | 중앙 파장 (nm) | 최대 단일 펄스 에너지(μJ) | 출력 전력 (w) | 주파수 조절 범위(kHz) | 펄스 너비 (ns) | 출력 전력 안정성(RMS) | 펄스 안정성(RMS) | 빔 품질 m2 | 분산각 (mrad) | 빔 원형도(%) | 빔 지름(10배 빔 확장기 통과 후) | 냉각 방법 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

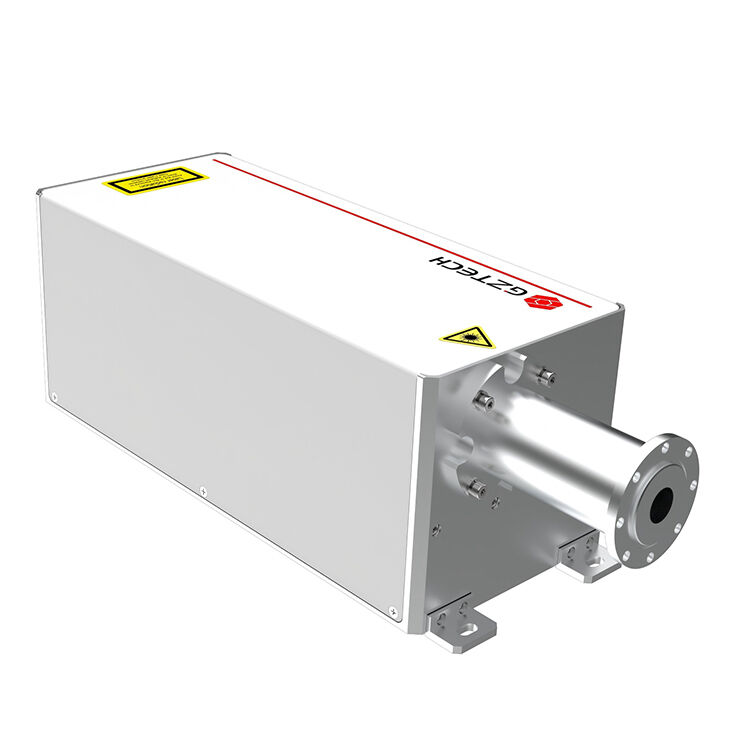

| S-3/5-355-N1A | 355 | 75 이상 / 125 이상 | 40kHz 기준 3 이상 / 5 이상 | 30~200 | 10–40(40kHz 기준 15±2ns) | <3% | <3% | <1.2 | <2 | >90 | 7±0.5mm | 공기 냉각 |

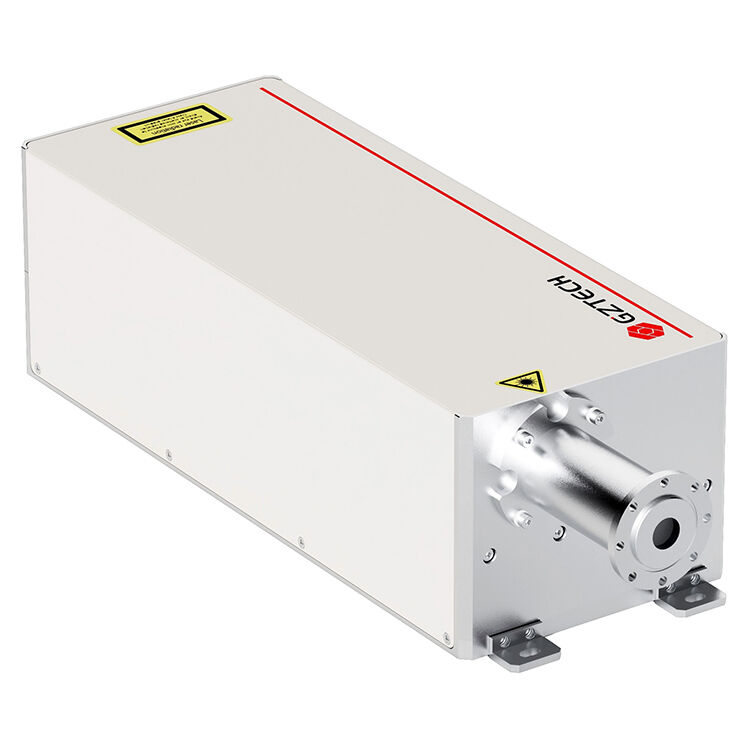

| S-355-10-N1 | 355 | >160 | 60kHz 기준 10 이상 | 30~200 | 10–40(60kHz 기준 15±2ns) | <3% | <3% | <1.2 | <2 | >90 | 8±0.5mm | 물 냉각 |

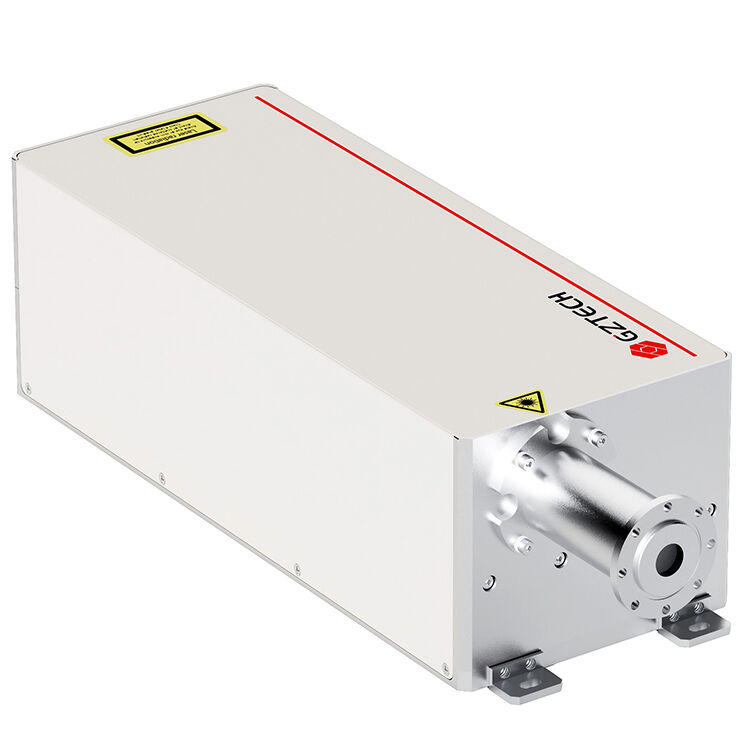

| S-15-355-N1 | 355 | >250 | >15(60kHz 기준) | 40–200 | 10–30(60kHz 기준 15±2ns) | <3% | <3% | <1.2 | <2 | >90 | 8±0.5mm | 물 냉각 |

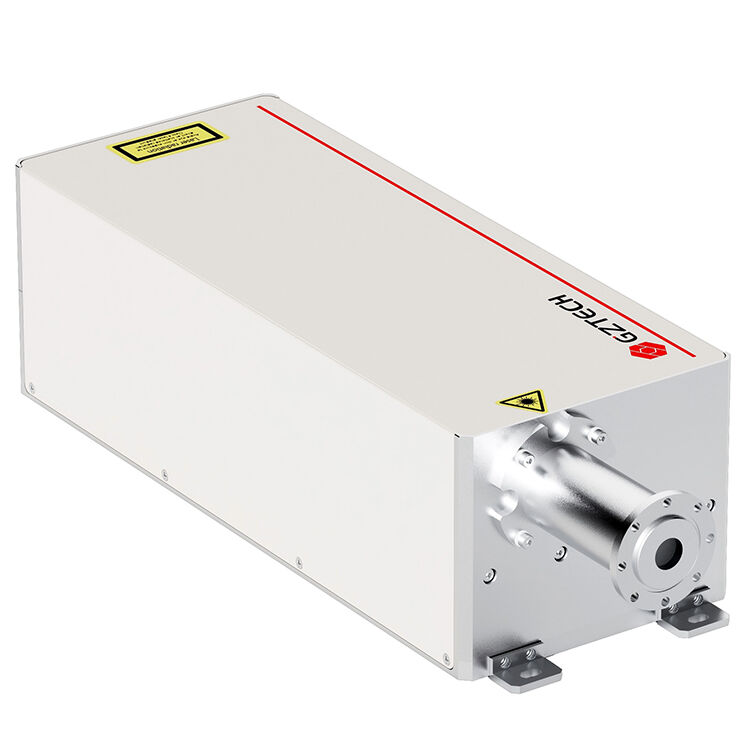

| S-20-355-HF | 355 | >200 | >20(100kHz 기준) | 80–200 | 10–30(100kHz 기준 15±2ns) | <3% | <3% | <1.2 | <2 | >90 | 8±0.5mm | 물 냉각 |
| S-30-355-N1 | 355 | >750 | >30(40kHz 기준) | 40–200 | 10–40(40kHz 기준 20±2ns) | <3% | <3% | <1.2 | <2 | >90 | 10±0.5mm | 물 냉각 |
| S-40-355-N1 | 355 | >800 | 50kHz에서 >40 | 40–200 | 10~40(50kHz에서 20±2ns) | <3% | <3% | <1.2 | <2 | >90 | 10±0.5mm | 물 냉각 |
| S-10-532 | 532 | ＞250 | 40kHz에서 >10 | 30~200 | 40kHz에서 <15 | ＜3% | ＜1.3% | >90 | 5±0.5(8배) | — | 수직 | 물 냉각 |
| S-20-532-H2 | 532 | >2500 | 8kHz에서 >20 | 5–20 | 50~120(8kHz에서 60±2ns) | <3% | <3% | <1.3 | <2 | >90 | 10±0.5mm | 물 냉각 |
| S-25-532-N1 | 532 | >416 | >25(60kHz 기준) | 50–200 | 10–40(60kHz 기준 15±2ns) | <3% | <3% | <1.3 | <2 | >90 | 10±0.5mm | 물 냉각 |
| S-60-532-N1 | 532 | >1200 | >60(50kHz 기준) | 50–200 | 10~40(50kHz에서 20±2ns) | <3% | <3% | <1.3 | <2 | >90 | 13±0.5mm | 물 냉각 |
주요 적용 분야
 |
 |
- 정밀 전자 부품: PCB, FPC, 칩 및 전자 부품에 대한 마킹, 마이크로 드릴링, 필름 제거
- 플라스틱 및 광학 부품: 실리콘, PC, ABS, 광학 렌즈 등에 흰색 변색 없이 흔적 없는 조각 가공
- 반도체 및 세라믹: 웨이퍼 스크라이빙, 세라믹 기판 조각, 맹공정(블라인드 홀) 가공
- 의료 및 포장: 의료용 소모품에 대한 무균 마킹, 화장품 및 식품용 필름에 대한 마이크로 펀칭
- 연구실 및 교육용: 자외선 광학 실험용 광원 및 정밀 마이크로 가공 연구
