FSCUT7000S 정밀 레이저 절단 CNC 시스템

개요

FSCUT7000S는 정밀 레이저 가공을 위해 설계된 전용 버스형 CNC 시스템입니다. EtherCAT 버스 기술과 실시간 운영 시스템(RTOS)을 기반으로 하여 고급 모션 제어 및 초고속 레이저 제어 기능을 제공하므로, 정밀 레이저 절단 응용 분야에 있어 신뢰할 수 있는 고성능 솔루션입니다.

모델 옵션:

• FSCUT7000S

• FSCUT7000C

• FSCUT7000S 듀얼 인터폴레이션

주요 부품:

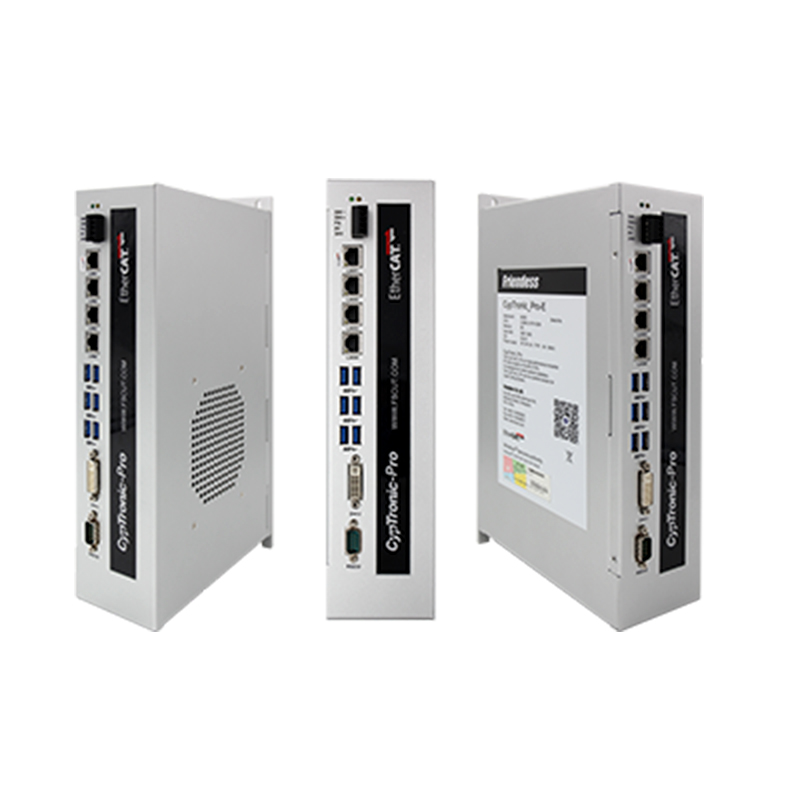

• 버스 마스터: CypTronic_Pro-E × 1

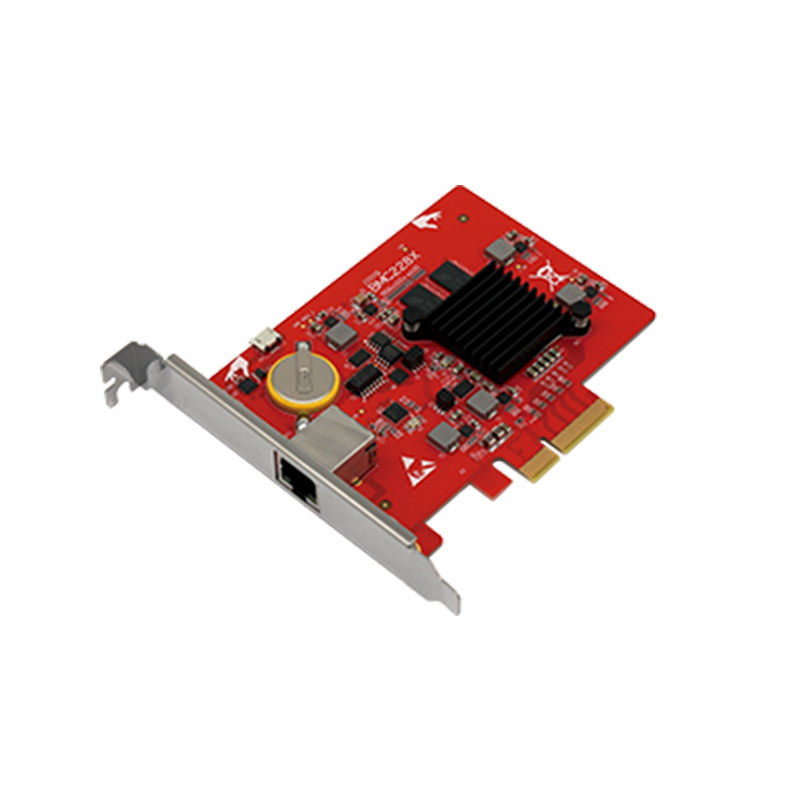

• 모션 컨트롤러: BPC6203E × 1

• 어댑터 보드: HPL2720E × 1

• 휴대용 터미널: WKB V6P × 1

주요 특징

• 스무스 궤적 제어
  RTOS 실시간 커널을 갖춘 이더캣 버스 아키텍처가 보간 경로 명령 정확도를 달성합니다. 0.1 μm . BCD 시리즈 드라이브와 함께 사용할 경우 실제 가공 정확도는 ±3 μm .

• 유연한 2차 개발
  오프라인 및 인라인 생산 통합 모두 가능하도록 Modbus TCP, AD5, TCP/IP를 포함한 다양한 통신 프로토콜 지원

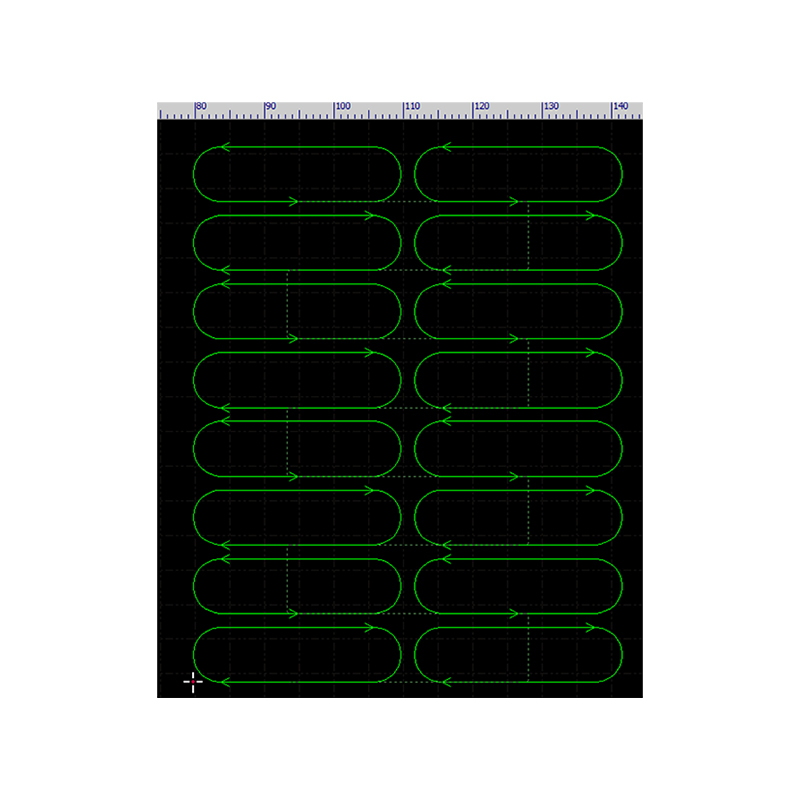

• 정밀 스캔 기능
  세밀한 시작선 스캔으로 가동 및 정지 동작을 최소화하여 절단 효율 향상

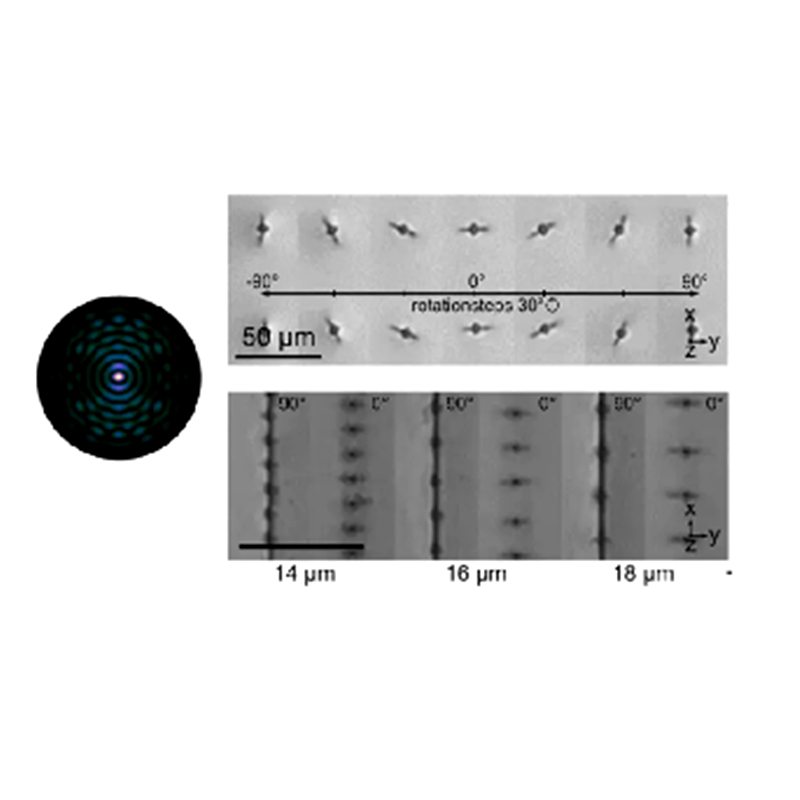

• PSO 기능
  고속, 고정밀 레이저 점 간격 제어가 경로 시작/종료 지점, 가속/감속 구간, 일정 속도 구간을 모두 포함

• 이중 보간 처리
  단일 시스템 내 독특한 이중 보간 모드를 통해 두 개의 독립적인 서브시스템을 동시에 가공 제어할 수 있음

• UltraCut 소프트웨어 통합
  보츄 UltraCut 소프트웨어는 종합적인 그래픽 처리 기능, 정밀 스캔, 가변 속도 포인트 편집, 자동화를 위한 다중 Y축 제어 및 고정밀 포지셔닝 및 절단을 위한 옵션 비전 모듈을 제공합니다.

적용 분야

• 금속 및 기타 재료의 정밀 레이저 절단

• 다축 자동 레이저 절단 라인

• 듀얼 프로세스 생산 환경
