All'interno del Cuore delle Macchine Taglienti a Laser Fibrare 3D a Cinque Assi: Tecnologia, Innovazione e Trend dell'Industria

Introduzione

3D a cinque assi macchine per il taglio laser a fibra sono note come il culmine degli equipaggiamenti laser ad alta potenza. Utilizzate ampiamente in automobilistico , modelli , aerospaziale , e elettrodomestico nelle industrie, queste macchine si distinguono per un taglio e una perforazione precisi di superfici 3D complesse - in particolare quelle ottenute attraverso il caldo stampaggio. Con l'aumento dell'uso dell'acciaio ad ultra alta resistenza, i metodi di lavorazione meccanica tradizionali faticano a tenere il passo, rendendo i metodi basati sul laser non solo desiderabili, ma essenziali.

1. Perché la Tagliatura Laser 3D a Cinque Assi è Importante

Storicamente, le componenti 3D venivano tagliate manualmente o con robot ad alta imprecisione. Tuttavia, l'avvento di acciai caldostampati (resistenza a snello > 1000 MPa) ha cambiato tutto. Gli strumenti tradizionali da punzonatura non riescono a gestire tali materiali. La tagliatura laser offre una senza contatto , di alta precisione , e programmabile soluzione—fondamentale per l'iterazione rapida del design e la riduzione dei costi di tooling.

• Una linea di forming a caldo tipicamente ha bisogno di 4–5 macchine per taglio.

• Al momento della pubblicazione, solo in Cina ci sono più di 170 linee di forming a caldo con oltre 700 macchine per taglio laser in uso.

2. Sfide Tecniche e Innovazioni

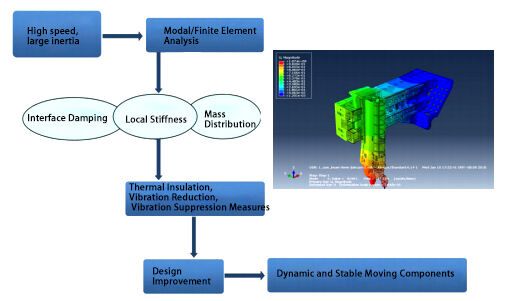

2.1 Ottimizzazione Strutturale e Analisi Dinamica

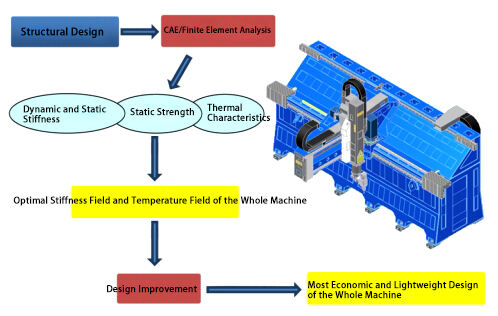

La struttura meccanica è ottimizzata tramite Analisi agli elementi finiti CAE , valutando la rigidezza statica/dinamica e le prestazioni termiche. Questo garantisce:

• Massima rigidità con peso minimo.

• Distribuzione uniforme del calore ed elevata resistenza alle vibrazioni.

2.2 Sistema Servo di Precisione

Taglio ad alta velocità e alta precisione richiede:

• Regolazione rigorosa dei motori servo.

• Compensazione termica e correzione degli errori multi-assi.

2.3 Breakthrough nella Testa di Taglio con Rotazione Infinita 360°

Questa innovazione consente una rotazione illimitata dell'asse C mantenendo ermeticamente sigillato acqua , aria , ottico , e elettrico i canali, risolvendo un ostacolo tecnico a livello globale.

Tecnologie chiave:

• Sigillatura rotazionale indipendente per ciascun canale di utilità.

• Schermatura elettromagnetica utilizzando un commutatore multi-canale personalizzato.

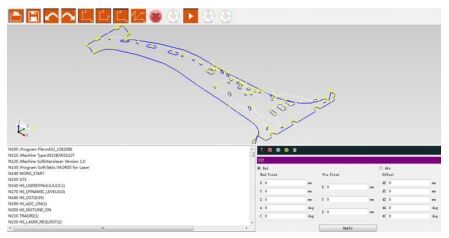

2.4 Software HANS 3DEDIT per aggiustamenti in tempo reale

Software personalizzato consente aggiustamenti di dimensioni in tempo reale con alta flessibilità e velocità, risparmiando tempo e lavoro durante i cambiamenti di parti.

2.5 Integrazione di sistemi di controllo basati su RTCP

Utilizzando la cinematica RTCP (Punto Centrale Strumento Rotazionale), la macchina raggiunge:

• Controllo del movimento in tempo reale.

• Interfaccia HMI personalizzata e database basati su SQL per i parametri di utensile.

• Simulazione visiva dei percorsi di taglio per una migliore anteprima e correzione.

innovazioni nel processo di taglio laser 2.6

Nuove sviluppi del processo includono:

• Foratura rapida e taglio con angoli acuti.

• Taglio ad alta velocità assistito da azoto per lastre sottili.

• Controllo PWM avanzato per la modellazione degli impulsi.

• Compensazione della deformazione delle parti e qualità del bordo in geometrie 3D.

3. Trend nella Tecnologia e Applicazione

3.1 Trend Tecnologici

• Maggiore velocità e accelerazione : Essenziale per la produttività.

• Precisione e automazione : Ridurre i costi umani e migliorare la qualità.

• Operazione intelligente : Semplifica l'interazione dell'utente grazie a software intuitivo e automazione.

3.2 Tendenze delle Applicazioni

• Uso Più Ampio : Dai veicoli premium alle auto economiche e ai veicoli a energia nuova.

• Più Progetti Personalizzati : I designer sono liberati dalle limitazioni dei mold.

• Riduzione del costo degli attrezzi : Utile nella produzione a piccoli lotti con un investimento totale inferiore.

Conclusione

3D macchine taglienti laser a cinque assi sono molto più di semplici strumenti avanzati - loro sono fattori strategici nella trasformazione dell'industria automobilistica verso veicoli leggeri, sicuri e progettati su misura. Con aziende cinesi come Han's Laser che padroneggiano le tecnologie di base, la strada è aperta per l'innovazione locale di guidare la prossima ondata di manifattura intelligente.
