Descripción del Producto

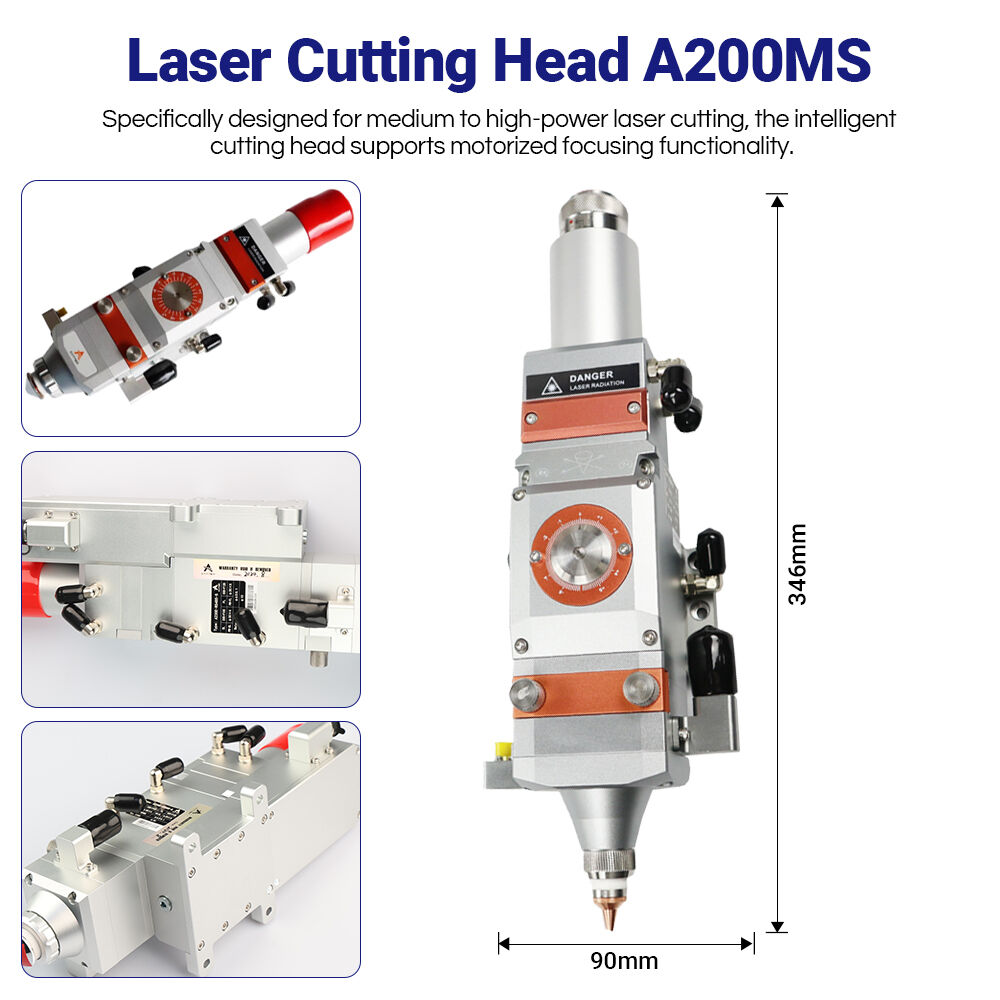

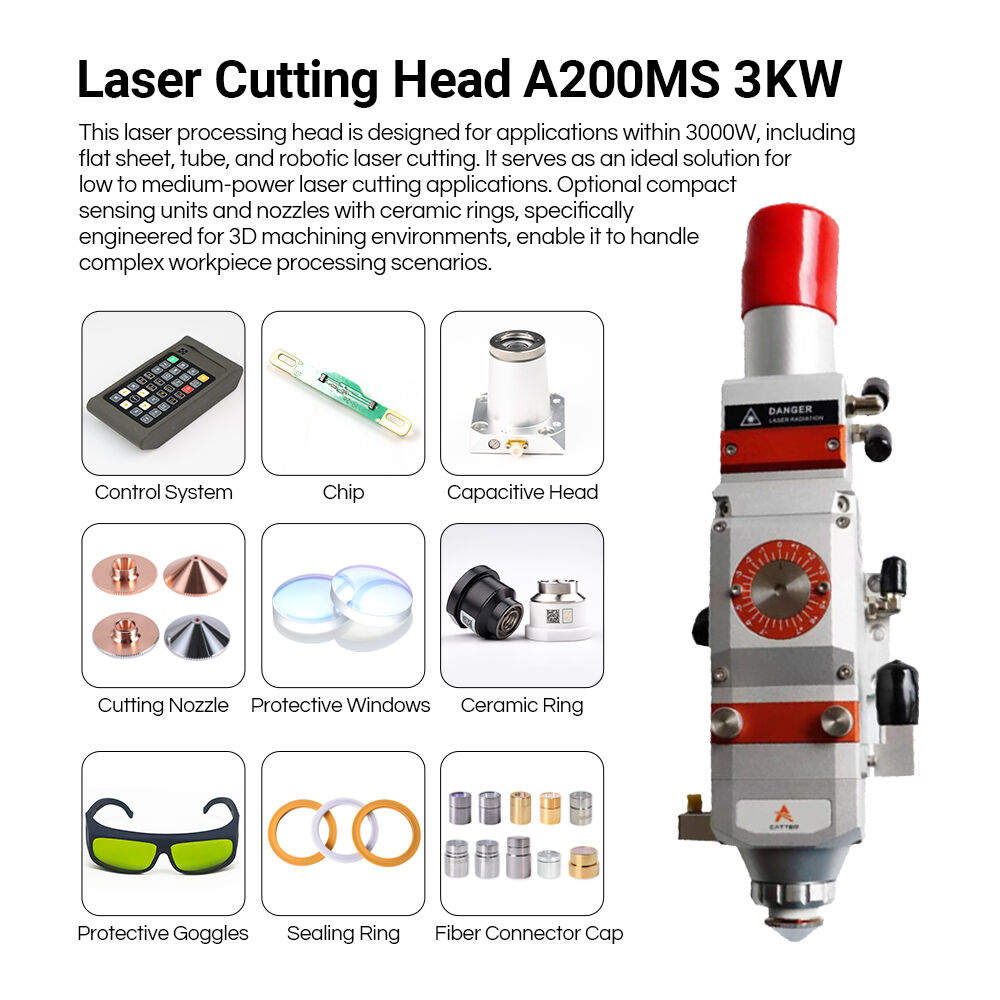

El A200MS Fibra Cabeza de Corte Láser , derivado de la marca alemana A-cutter, es una solución ideal de potencia media diseñada para aplicaciones de corte por láser de fibra hasta 2000 W, específicamente adaptada para escenarios de procesamiento de paneles planos.

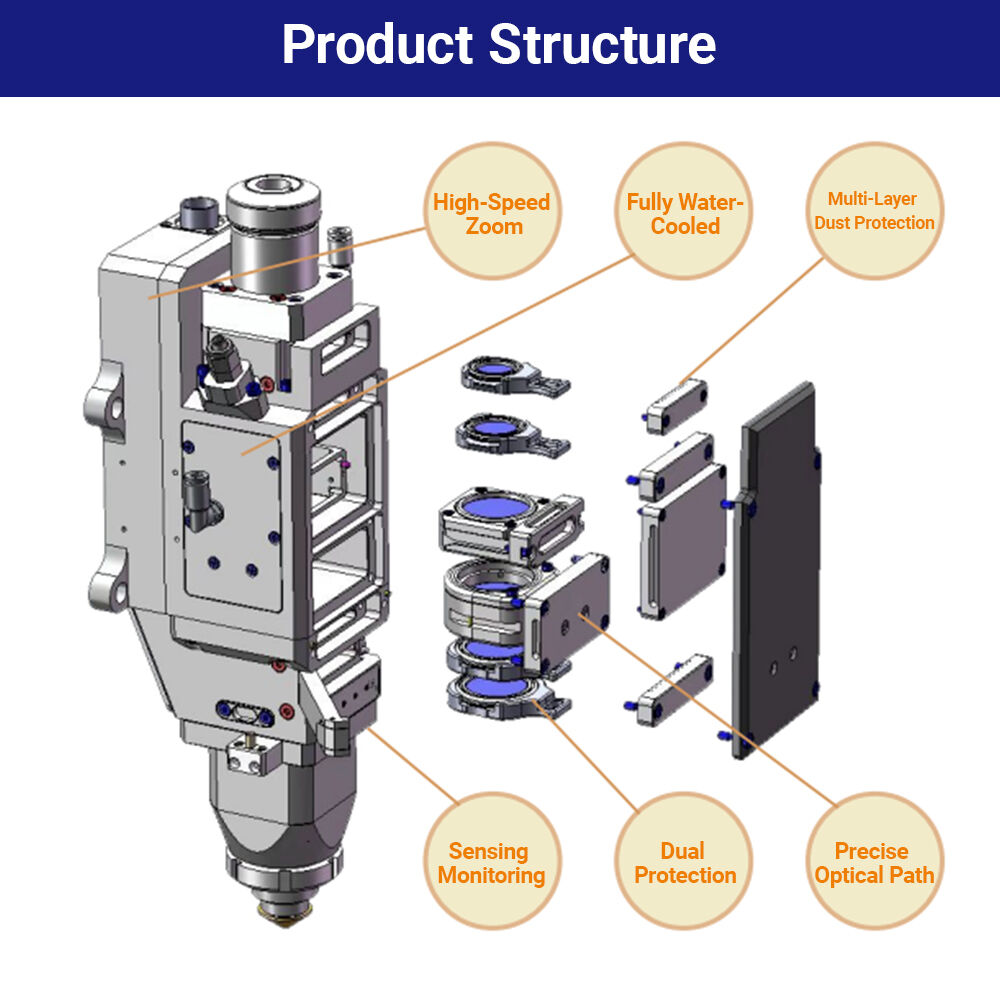

Equipado con un grupo de lentes compuesto D30 para integrar el haz láser, con una longitud de onda láser de 1064 nm, el producto cuenta con una estructura completa de refrigeración por agua y un diseño de alta calidad contra el polvo, lo que permite una operación estable a largo plazo bajo alta potencia. Consta de cinco unidades principales: interfaz de fibra, módulo de colimación, módulo de enfoque, módulo de lente protectora y módulo de boquilla. Con soporte para ajuste de enfoque en X-Y de ±1 mm y en eje Z de -6 mm a 6 mm, cubre una amplia gama de procesos de corte y es compatible con diversos láseres de fibra.

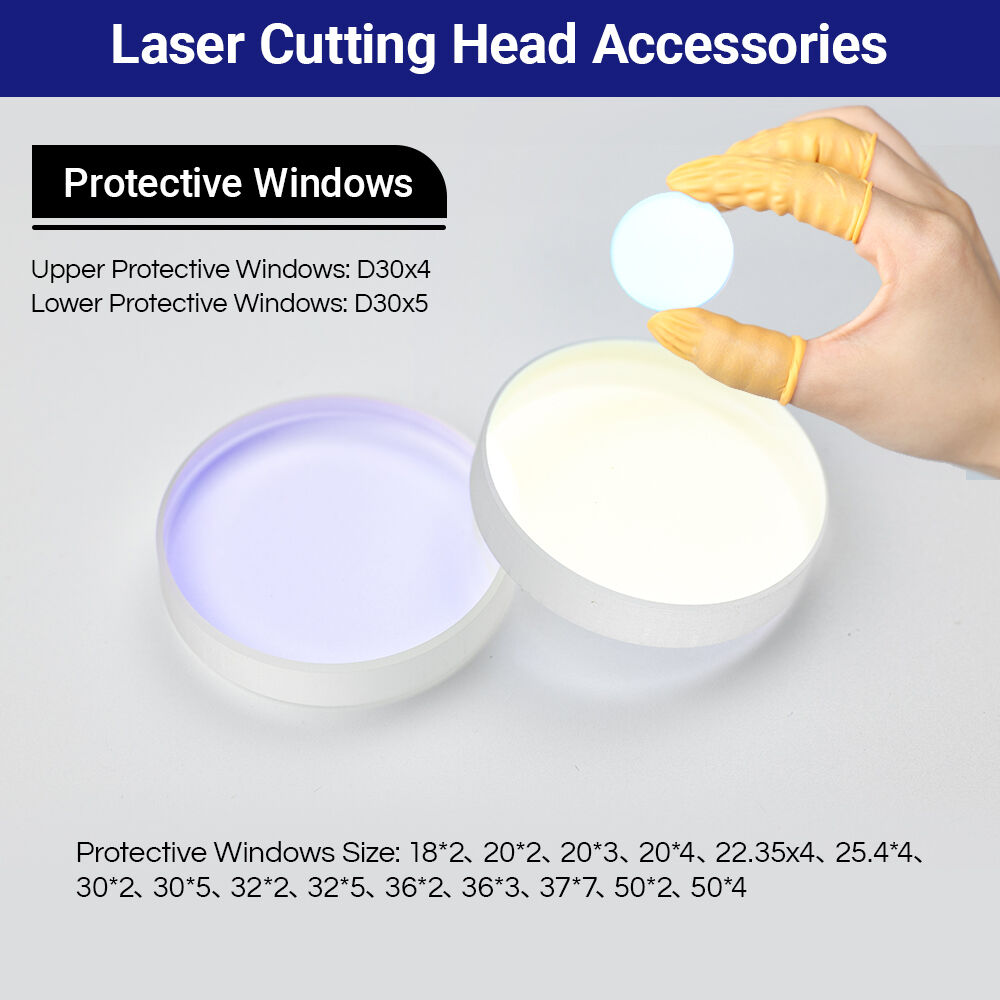

Al adoptar componentes ópticos de precisión y procesamiento mecánico, ofrece una calidad de haz excelente y estable. La lente protectora puede evitar eficazmente daños por retroceso de escoria en la lente de enfoque, prolongando su vida útil. Con una abertura de boquilla de 1 mm a 4 mm, combinada con gas de corte de alta pureza, puede lograr hendiduras de alta calidad. Ampliamente utilizado en aplicaciones de corte láser de paneles planos de potencia media, satisface las necesidades de corte de precisión de materiales metálicos.
Parámetros del Producto
Categoría de Parámetros Parámetros específicos
Parámetros de compatibilidad del núcleo - Potencia láser máxima aplicable: 2000 W
- Longitud de onda del láser: 1064 nm
- Tipo de interfaz de fibra: QBH
- Escenario aplicable: Corte de panel plano hasta 2000 W

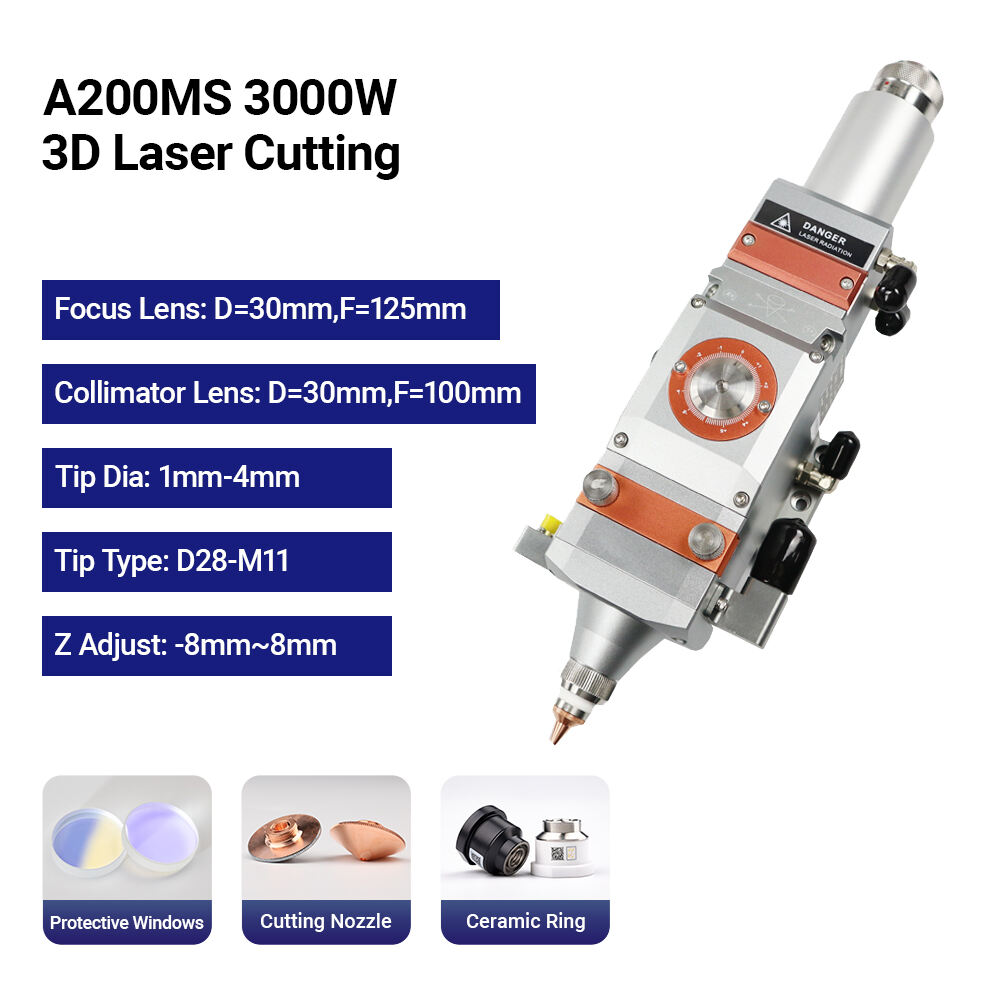

Parámetros ópticos - Especificación de lente de enfoque: Diá = 30 mm, F = 125 mm
- Especificación de lente de colimación: Diá = 30 mm, F = 100 mm
- Diámetro máximo del orificio de paso de luz: 26 mm

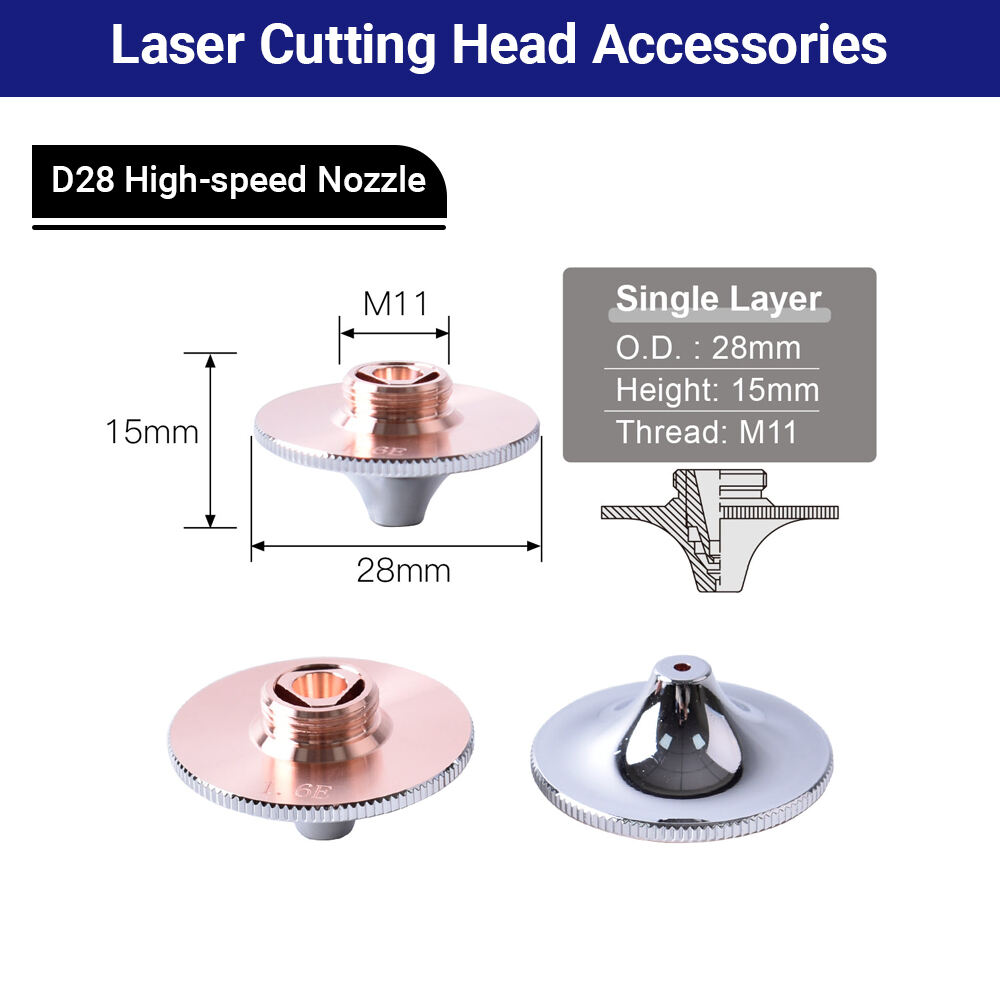

- Abertura de boquilla: 1 mm - 4 mm
Parámetros de ajuste - Rango de ajuste X-Y de enfoque: ±1 mm
- Rango de ajuste del enfoque Z: -6 mm ~ 6 mm
Parámetros físicos e instalación - Peso de la cabeza de corte: ≤2,5 kg
- Dimensión externa máxima de la cabeza de corte: 62 mm
- Diámetro (externo) del tubo de agua de refrigeración: 6 mm
Parámetros de Operación - Caudal mínimo recomendado de refrigeración por agua: 1,8 L/min
- Presión de entrada del agua de refrigeración: 170-520 kPa
- Pureza recomendada del gas de corte: Oxígeno 99,95 %, Nitrógeno 99,99 %, etc.
Otros detalles

1. Características del equipo e instalación

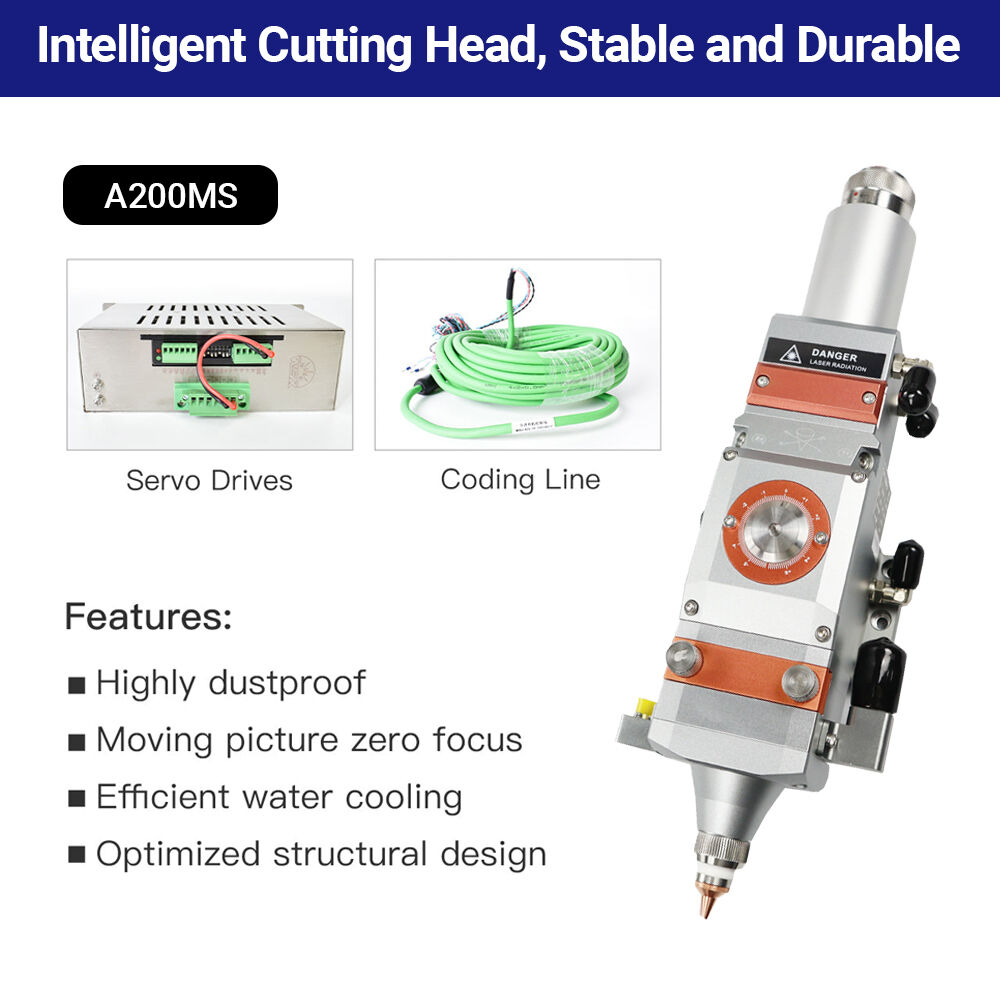

  • Características principales: Tecnología respaldada por marca alemana, diseño óptico de precisión que garantiza un haz estable; diseño completo con refrigeración por agua y protección contra polvo permite una operación estable prolongada a alta potencia; ajuste multifocal multidimensional para procesos de corte flexibles; módulo de lente protectora que prolonga la vida útil de las lentes principales.
  • Puntos de instalación: Instalar verticalmente sobre la superficie de procesamiento y fijar firmemente; la placa deslizante del motor del eje Z debe estar conectada y bien puesta a tierra; utilizar accesorios de acero inoxidable y filtros de alta precisión en el circuito de aire para evitar contaminación por impurezas; alinear las marcas de puntos rojos al insertar la fibra para garantizar un bloqueo seguro.

2、Mantenimiento y precauciones de uso

Mantenimiento diario Precauciones de uso
- Limpiar la lente protectora una vez por semana, limpiar en una sola dirección con hisopos de fibra de poliéster + etanol anhidro, evitar limpieza de ida y vuelta.
- Verificar periódicamente el sistema de refrigeración por agua para asegurar que la calidad del agua, caudal y presión cumplan con los requisitos.

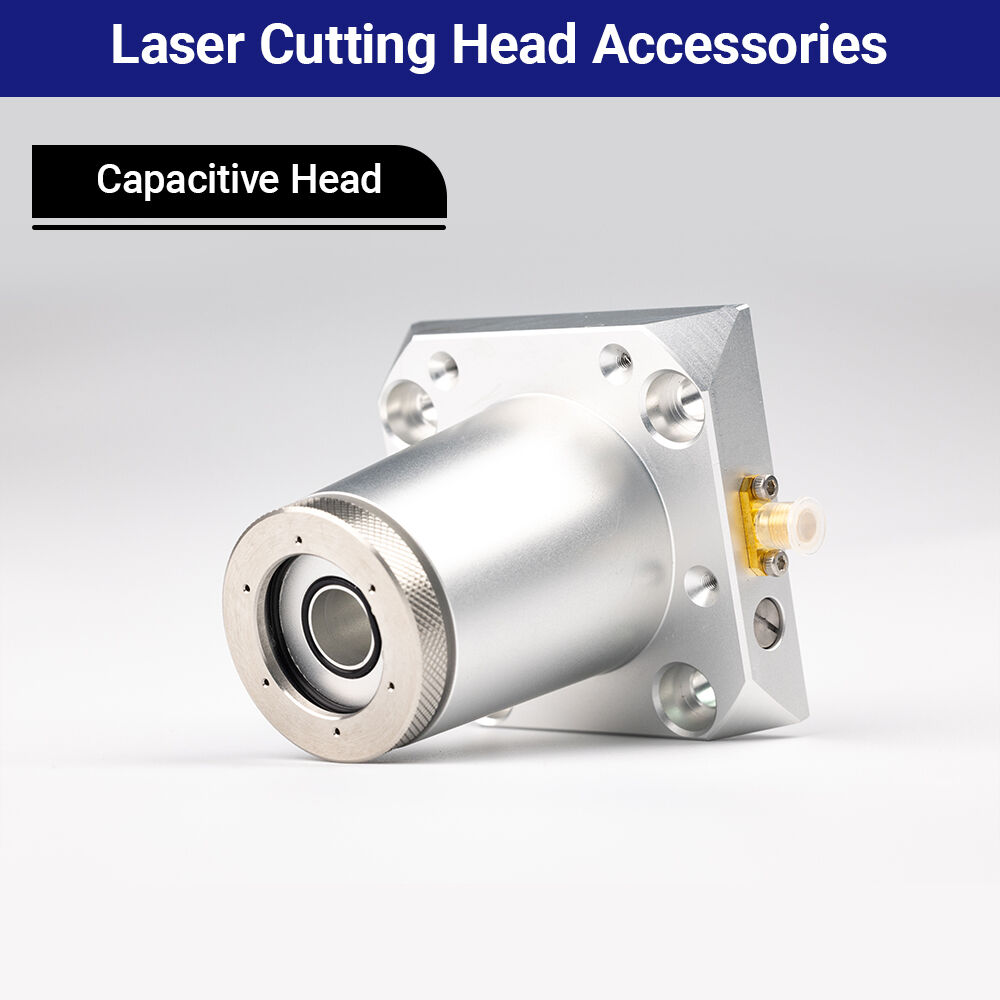

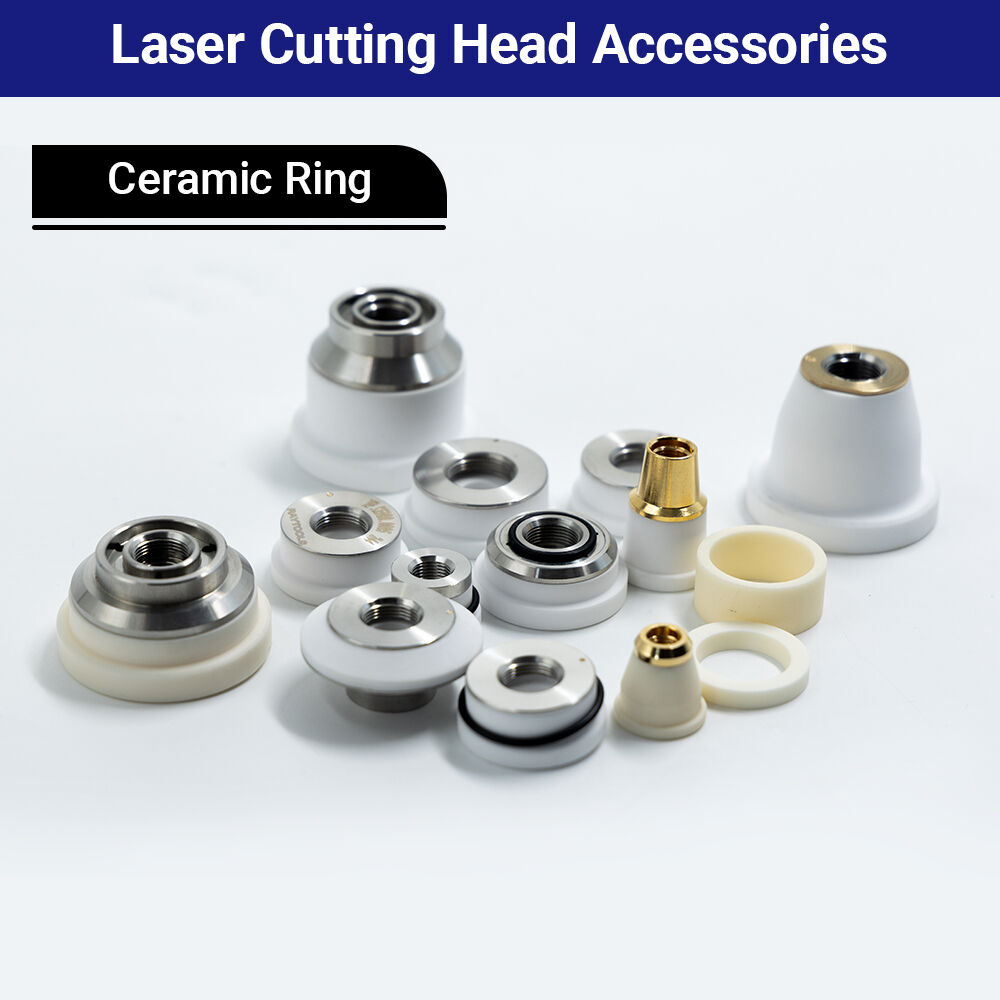

- Volver a calibrar el capacitor después de reemplazar la boquilla o el cuerpo cerámico.
- Desmontar y montar las lentes en un entorno limpio, utilizando guantes anti-polvo. 		- Activar el enfriamiento por agua cuando la potencia del láser sea >500 W.
- El gas de corte debe cumplir con los requisitos de pureza para evitar daños en la lente por impurezas.
- No utilizar cinta de material bruto para sellar uniones de tuberías de aire para prevenir obstrucciones en el circuito de aire.
- Realice la centración del haz al reemplazar la boquilla o cuando la calidad de corte disminuya.

3、Escenarios aplicables y valor

  • Campos aplicables: Equipos de corte por láser de fibra de potencia media hasta 2000 W, corte de paneles metálicos planos, corte de materiales metálicos de precisión.
  • Valor principal: Excelente calidad del haz y alta precisión de corte; estable y duradero con bajos costos de mantenimiento; alta compatibilidad con diversos láseres; simplifica los procesos de corte y mejora la eficiencia de procesamiento.
