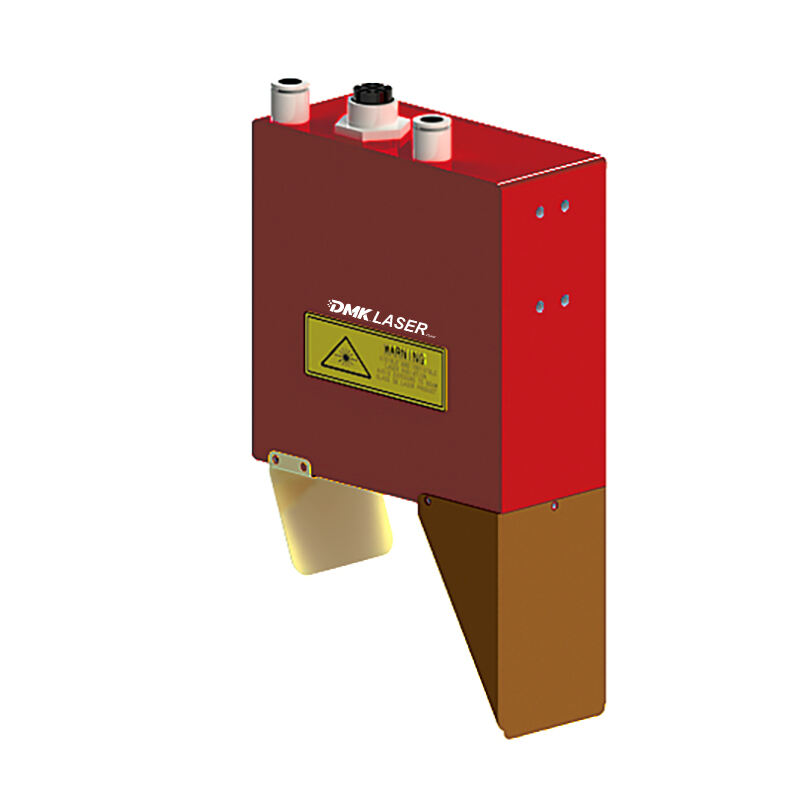

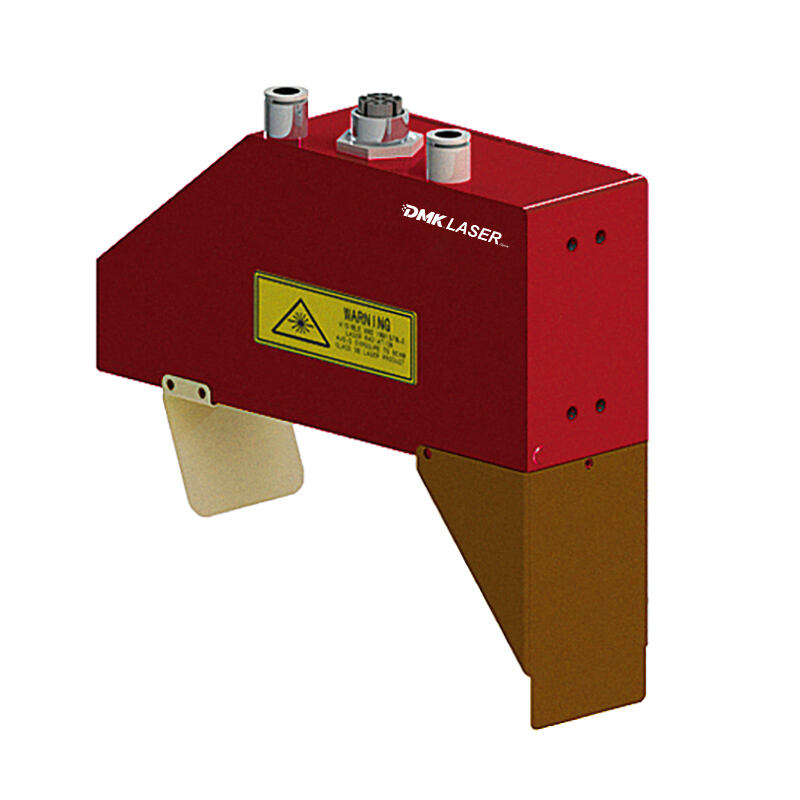

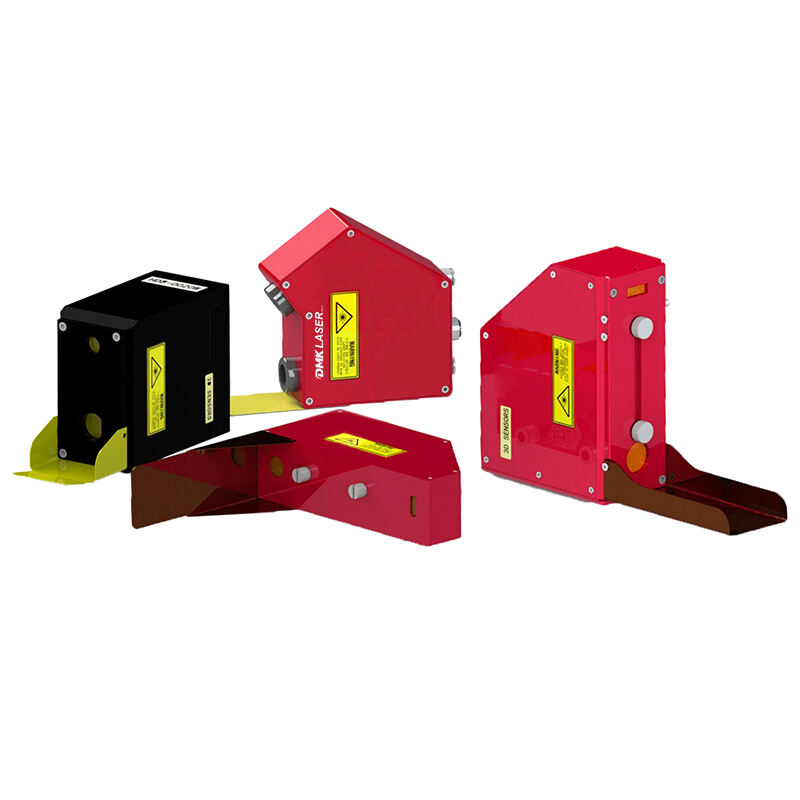

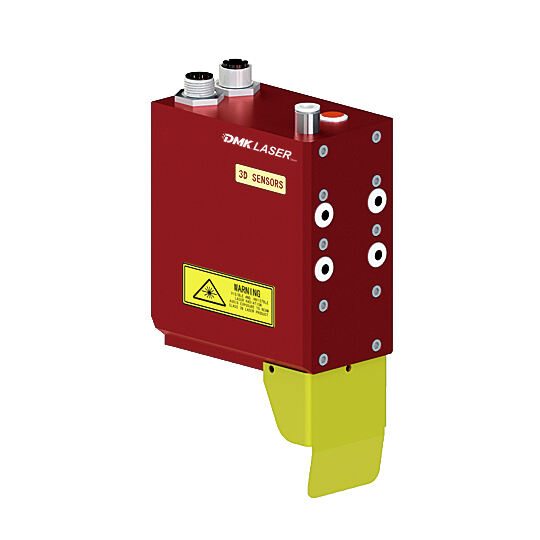

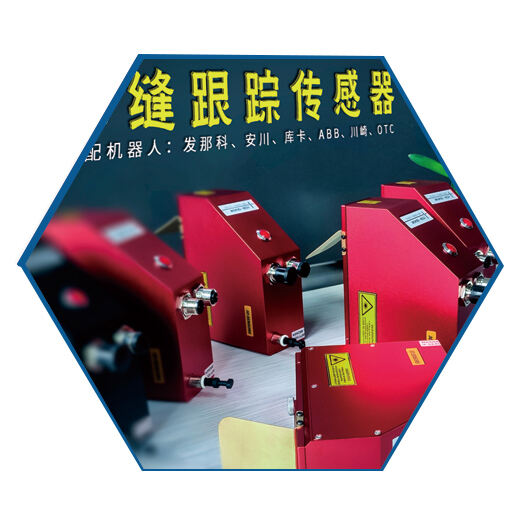

DMK 3D Nahtverfolgungssensor für Roboter-Schweißer

Funktionsprinzip

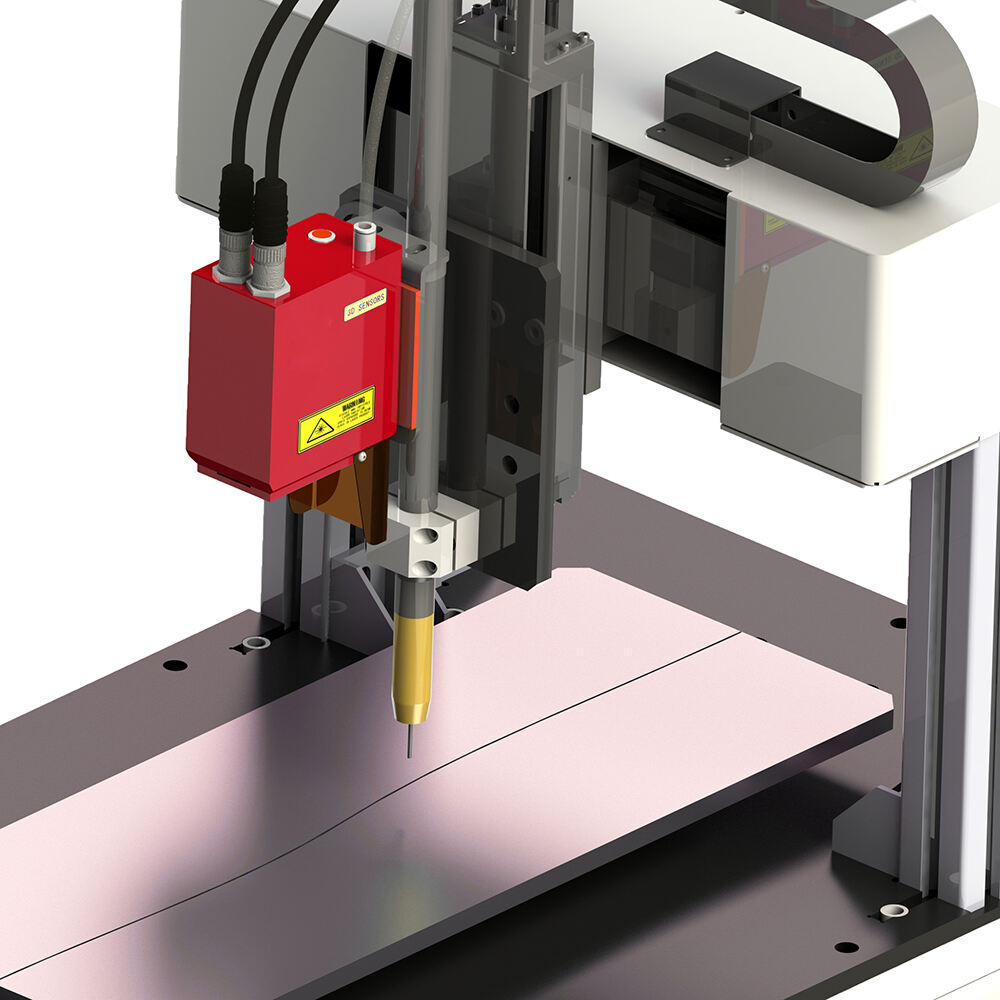

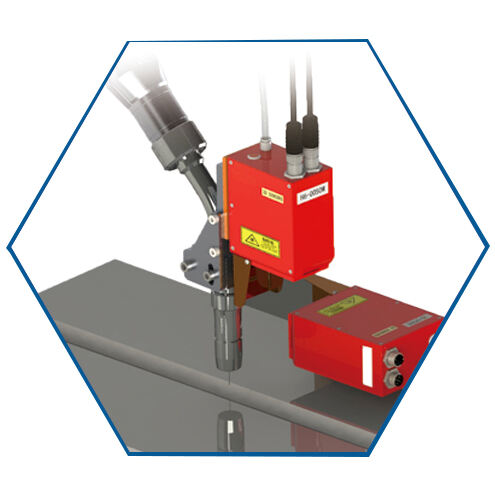

Der Nahtverfolgungssensor nutzt eine fortschrittliche Lasertriangulationstechnologie. Der Laser wird über ein zylindrisches Objektiv in einen Linienlaser aufgefächert und auf die Oberfläche des Zielobjekts projiziert, wodurch eine diffuse Reflexion entsteht. Das reflektierte Licht wird dann von einer CMOS-Kamera erfasst. Durch die Analyse von Änderungen in der Position und Form des reflektierten Lichts misst der Sensor die Verschiebung und die Oberflächenform genau.

Produktbeschreibung

Unsere Nahtverfolgungssystem nutzt innovative Sensortechnologie und sophistizierte Algorithmen, um eine hochpräzise, in Echtzeit erfolgende Verfolgung der Schweißnaht zu ermöglichen. Dadurch wird sichergestellt, dass Schweißabweichungen auf ein äußerst minimales Maß reduziert werden, was die Genauigkeit und Konsistenz der Schweißnähte erheblich verbessert.

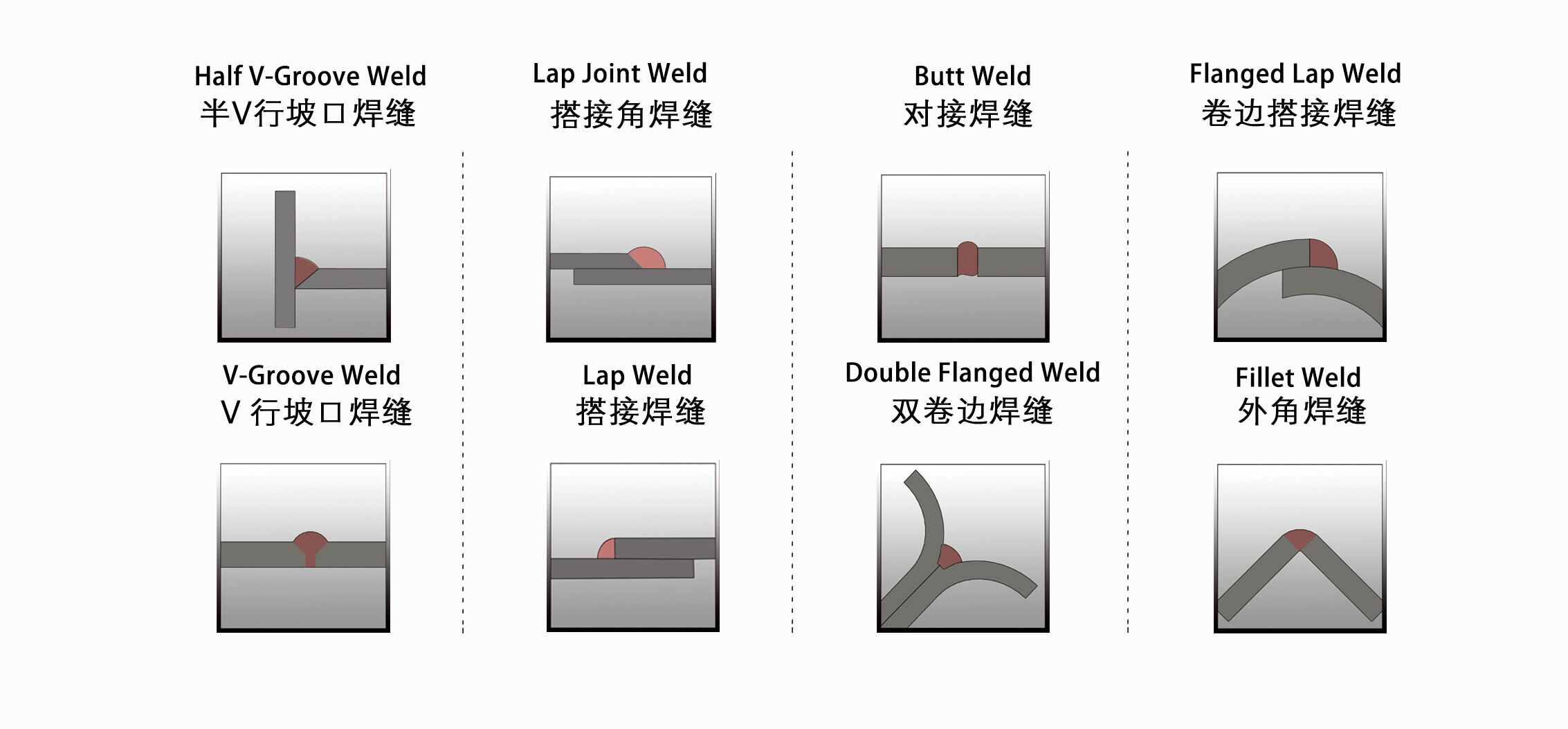

Mit der Fähigkeit, verschiedene Nahttypen zu erkennen und zu verfolgen, einschließlich:

• Halb-V-Nahtschweißungen

• Butt-Schweißnähte

• Überlappwinkel-Schweißnähte

• Flanschüberlapp-Schweißnähte

• V-Nahtschweißungen

• Lap-Schweißnähte

• Doppel-Flansch-Schweißnähte

• Außen-Eck-Schweißnähte

Unser System ist darauf ausgelegt, eine breite Palette an Messszenarien zu behandeln, von 0,011 mm Auflösung bis 1,758 mm und einem Messbereich von 12 mm bis 1100 mm wobei die für die meisten industriellen Anwendungen benötigte Präzision und Flexibilität gewährleistet wird.

Hauptmerkmale

Hohe Präzision: Fähig Nahtfehler mit einer Genauigkeit von bis zu 0,1mm zu erkennen, wodurch Schweißnähte von hoher Qualität mit minimaler Abweichung sichergestellt werden.
	Schnelle Erkennungsgeschwindigkeit: In der Lage, bis zu 100 Messungen pro Sekunde durchzuführen , ermöglicht schnelles und zuverlässiges Nahtverfolgung.
Störfeldwiderstand: Der Sensor ist widerstandsfähig gegenüber elektrischen Störungen und hält stand 500A Strom und 10.000W Laser , wodurch eine stabile Betriebsführung in anspruchsvollen Umgebungen gewährleistet wird.

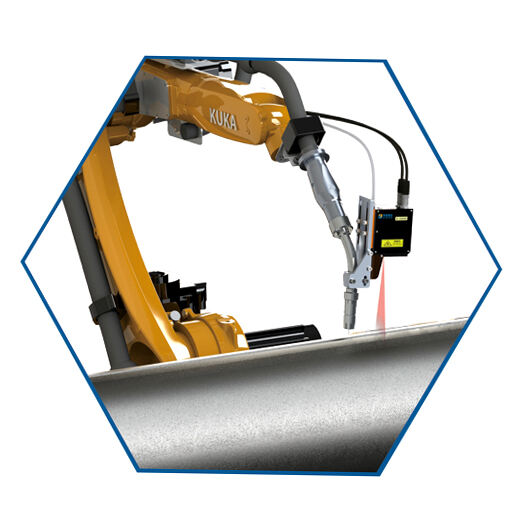

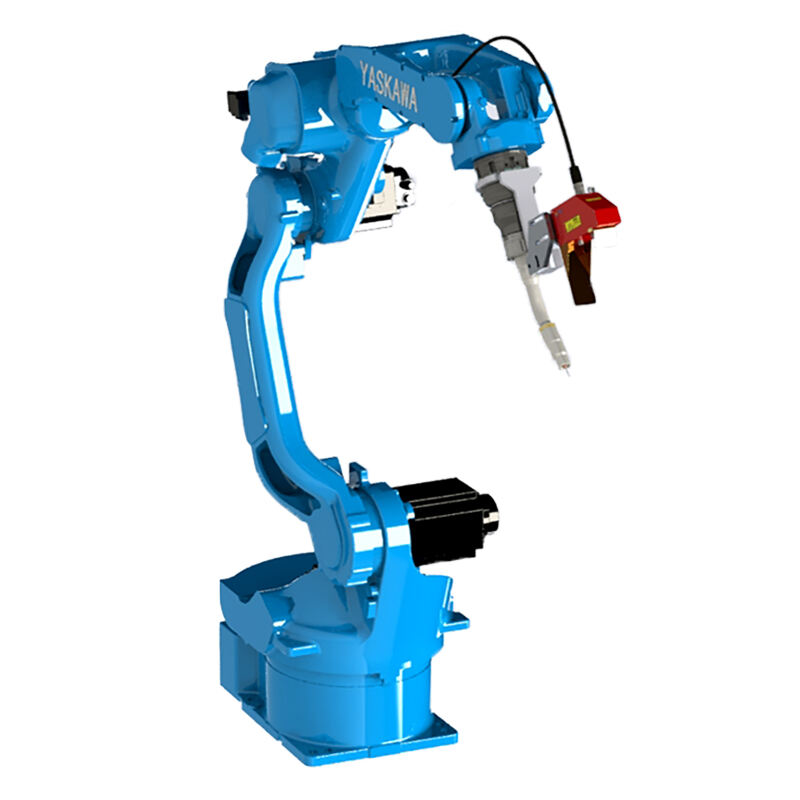

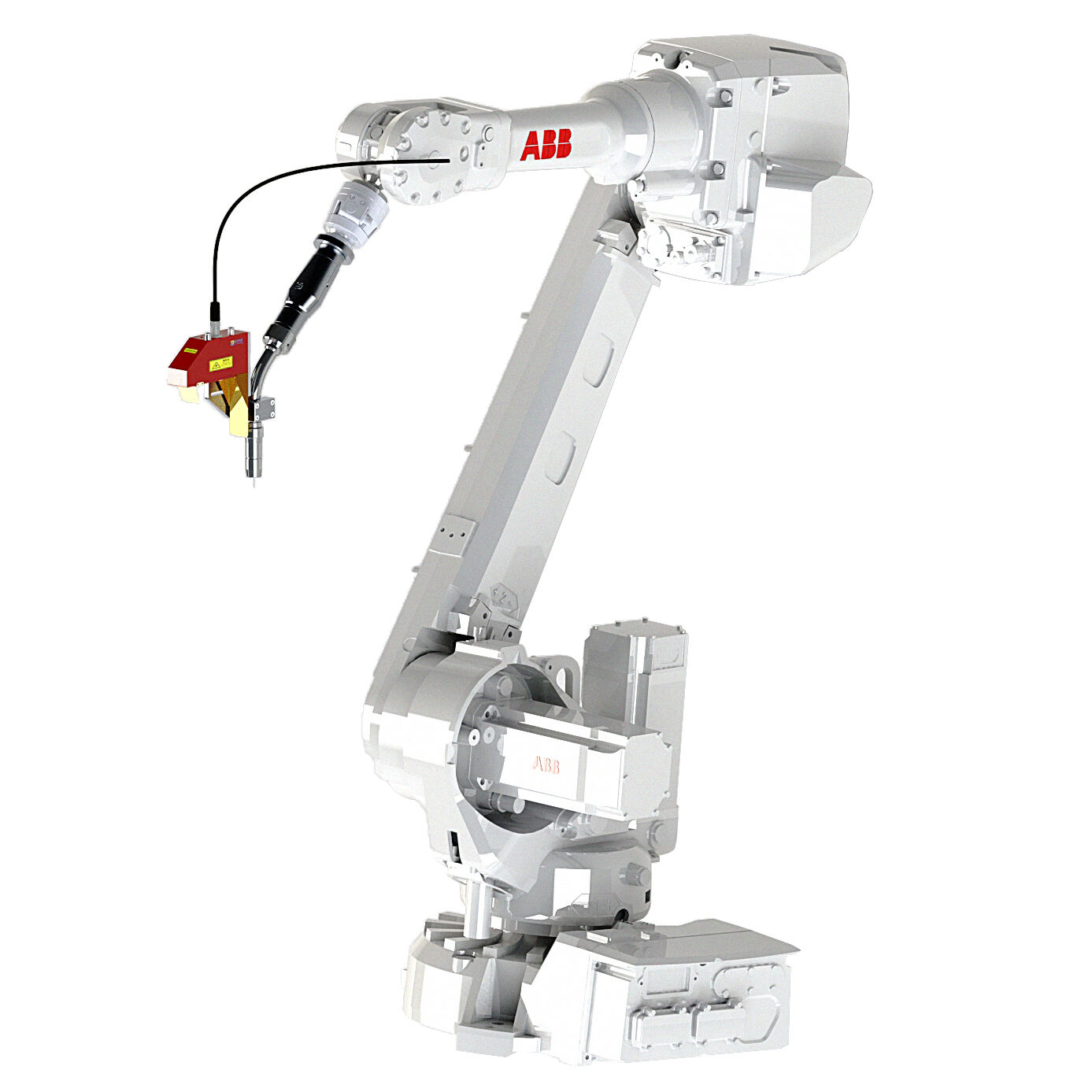

	Breite Kompatibilität: Seamlessly integriert sich mit Robotern von führenden Marken wie ABB, YASKAWA, FANUC, KUKA, Kawasaki , sowie viele andere, sowohl importiert als auch national.
Anpassbare Software: Das System unterstützt verschiedene Schweßnahttypen und nicht-standardisierte Nahtsoftware-Anpassungen, mit einer einfach zu bedienenden Benutzeroberfläche, die leicht zu lernen ist.
	Robustes Design: Die Aluminiumlegierungsgehäuse bietet eine starke, dauerhafte Schutzfunktion mit einer IP60 Schutzklasse , wodurch es für staubige, rauchige und hohe Temperaturen geeignet ist. Eine spezielle Lüftungskühlung sorgt für eine langfristig stabile Betriebsweise bei hohen Temperaturen.
Praktische Schnittstelle: Unterstützungen Gigabit-Ethernet direkte Verbindung oder über Schalter zum PC des Benutzers, Software-Auslösung, externe Impuls-Auslösung und Laser-Fernsteuerungseingang. Das benutzerdefinierte Halbleiterlaserstrahl weist eine ausgezeichnete Gleichmäßigkeit und lange Lebensdauer auf.
	Bequeme Entwicklung: Eine umfangreiche Sammlung praktischer API-Funktionen unterstützt sekundäre Entwicklungen in C, C++ und C# , wodurch eine nahtlose Integration in bestehende Systeme ermöglicht wird. Hochgeschwindigkeits- und Echtzeitzugriff auf Profile und Laser-Rohdaten erfüllt Flexibilitäts- und Skalierbarkeitsanforderungen.

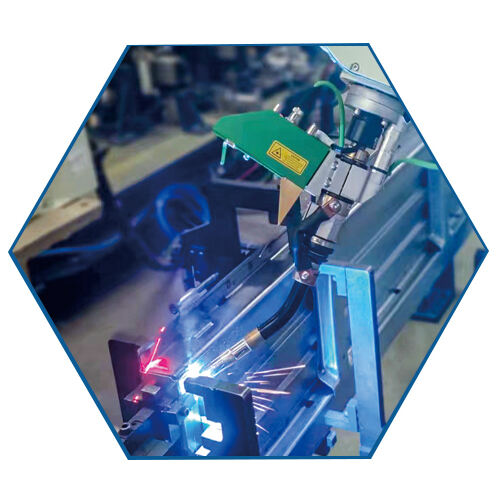

ANWENDUNGEN

• Automobilindustrie: Garantieren eine hochpräzise Schweißung für Automobilkomponenten.

• Schiffbau: Ideal für die Schweißung großer Strukturen mit präzisem Nahtverfolgungsbedarf.

• Schwermaschinenbau: Verbessert die Schweißqualität für industrielle Maschinen.

• Luft- und Raumfahrt: Garantiert eine genaue Nahtverfolgung für Luftfahrtkomponenten.

• Fertigung und individuelles Schweißen: Perfekt für Großprojekte in der Fertigung und spezialisierte Schweißanwendungen.

Ausbildung und Unterstützung

Beim Kauf unseres Nahtverfolgungssensors bieten wir umfassende schulungsangebote , einschließlich SDKs , Tutorien-Videos und fernwartungstechnischer Support um eine reibungslose Integration und Betrieb zu gewährleisten.
