Nový vzduchem chlazený ruční laserový svařovací stroj – výkon 750-2000 W + optické vlákno 5-10 m + samostatně vyvinutá míchací svařovací hlava – speciálně pro svařování kovových reklamních písmen / nerezových ocelí / plechových skříní
Popis výrobku

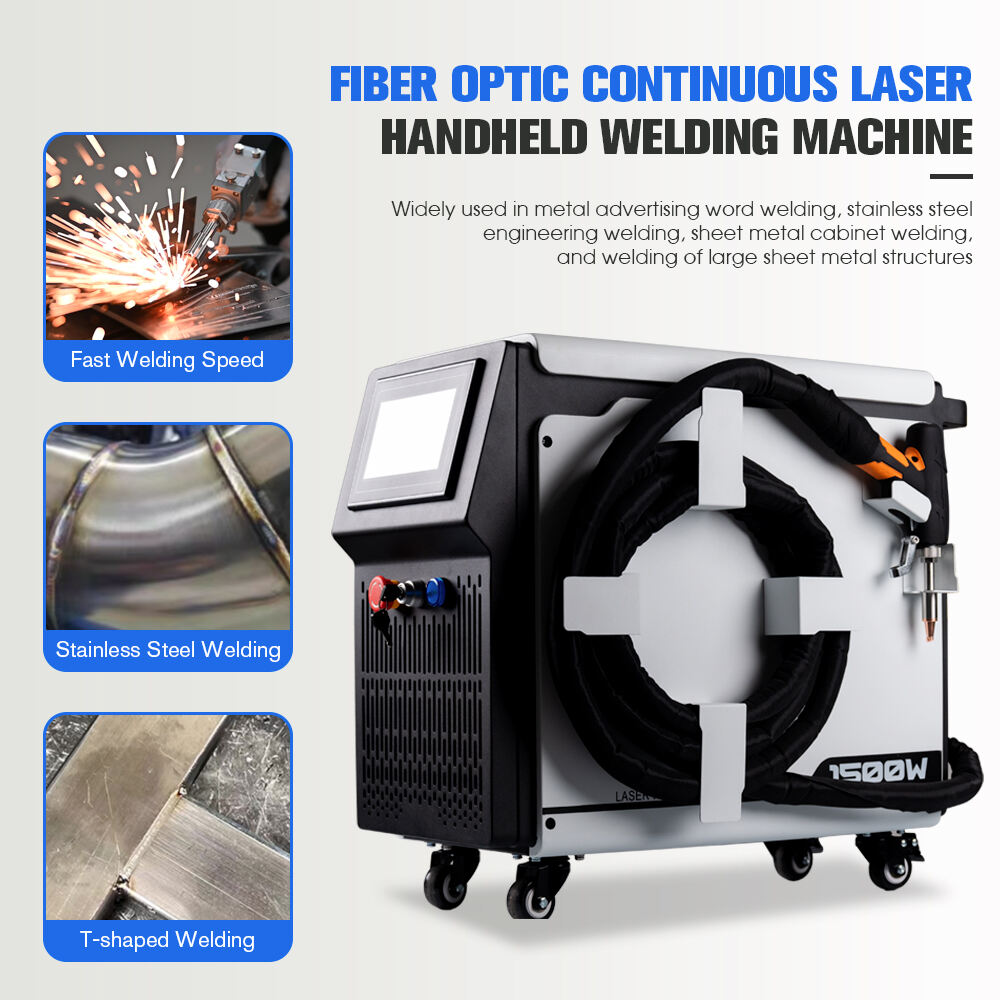

Vzduchem chlazený Ruční laserová svářecí zařízení je efektivní a pohodlné průmyslové svařovací zařízení. Skládá se z integrované skříně, vláknového laseru, řídicího systému laseru a ručního svařovacího hlavice, využívá vzduchové chlazení s vysokou úrovní integrace, malou náročností na prostor a snadnou přenositelnost, což je ideální pro různé svařovací aplikace.

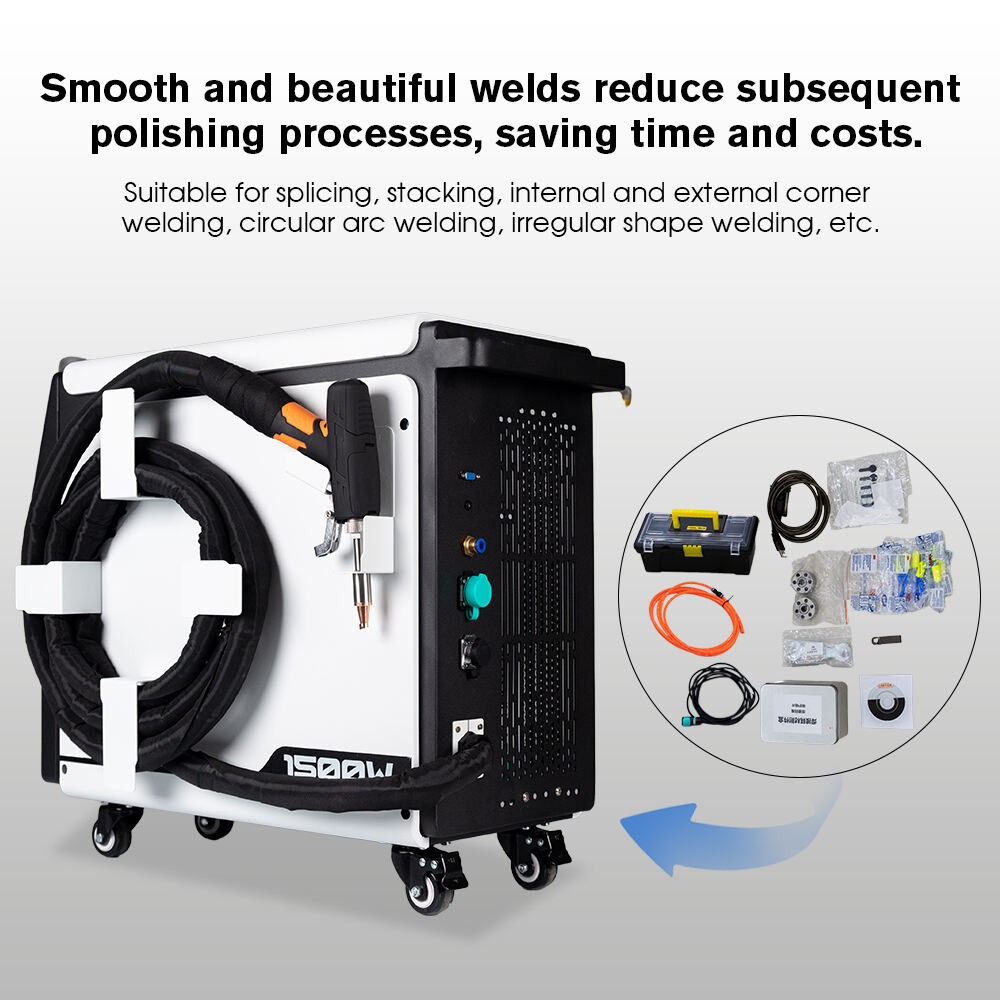

S výkonem v rozsahu od 750 W do 2000 W, laserovou vlnovou délkou 1064 nm a vynikající kvalitou svazku (M2 < 1,2) má zařízení maximální proniknutí materiálem až 4 mm a je vhodné pro různé kovové materiály jako uhlíková ocel, nerezová ocel a pozinkovaný plech. Vybaveno vlastním vývojem míchací svařovací hlavice, která rozšiřuje šířku svařování a rozsah zpracování s lepším tvarem svaru; ruční provoz s 5–10m nastavitelným vláknem umožňuje svařování pod libovolným úhlem a na libovolné části, jako například svařování hran, přesahů, vnitřních a vnějších rohů, obloukové svařování.

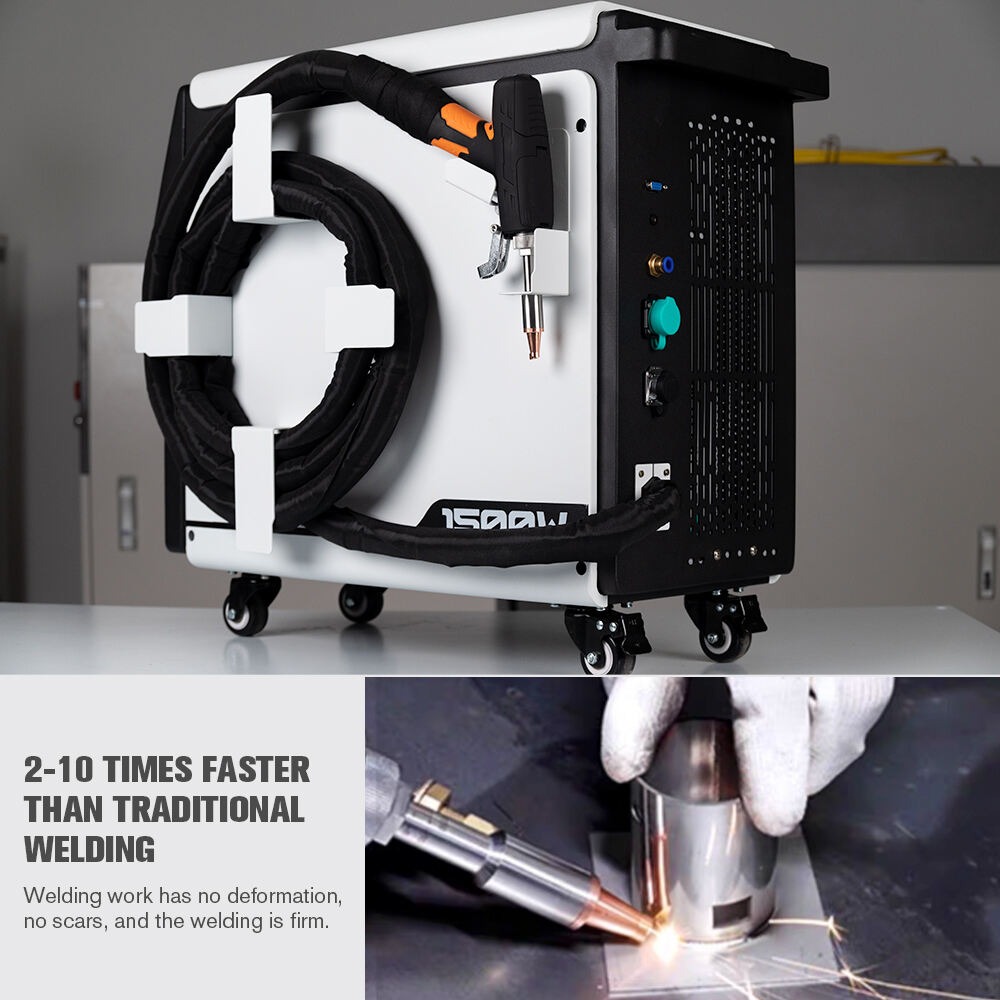

Rychlost svařování je 2 až 10krát vyšší než u tradičních metod svařování, se zárukou hladkých a pevných svarů, bez deformací nebo svarových jizev, což snižuje následné broušení; je jednoduché v ovládání a nevyžaduje pracovní oprávnění, vybaveno vlastními funkcemi ochrany laseru a víceúrovňovými bezpečnostními mechanismy, šetrné k životnímu prostředí a velmi bezpečné. Široce se využívá při svařování kovové reklamní texty, nerezové oceli, svařování plechových skříní, svařování velkých plechových konstrukcí a dalších oblastech, představuje efektivní a nákladově úsporné řešení svařování ve výrobním průmyslu.
Parametry produktu
| Kategorie parametrů | Konkrétní parametry |
|---|---|
| Model a základní výkonové parametry | - Model: KW-80FL/KW-15FL/KW-15FT/KW-20FT - Výkon laseru: KW-80FL (750 W), KW-15FL (1200 W), KW-15FT (1500 W), KW-20FT (2000 W) - Vlnová délka laseru: 1064 nm - Kvalita svazku: M2 < 1,1 (KW-80FL); M2 < 1,2 (Ostatní modely) - Režim provozu: Spojitý nebo modulovaný |
| Parametry svařovacích výkonů | - Použitelné materiály: Uhlíková ocel, nerezová ocel, pozinkovaný plech atd. - Rozsah proniknutí tloušťky: KW-80FL (MAX2mm); KW-15FL (MAX3mm); KW-15FT/KW-20FT (MAX4mm) - Požadavek na svar: <0,5 mm - Rychlost skenování: 2-6000 mm/s - Šířka skenování: 0-5 mm |
| Parametry napájení a spotřeby energie | - Požadavek na napájení: AC220V±5 % 50/60 Hz (KW-80FL: 10 A; KW-15FL/KW-15FT: 16 A; KW-20FT: 20 A) - Celkový výkon stroje: KW-80FL (≤2300 W); KW-15FL (≤3000 W); KW-15FT (≤3500 W); KW-20FT (≤4500 W) - Způsob chlazení: Vzduchové chlazení |
| Tvar a připojovací parametry | - Rozměry zařízení: 697 mm × 360 mm × 532 mm - Délka vlákna: 5-10 m (přizpívavitelná) - Režim provozu: Ruční provoz |
| Parametry provozního prostředí | - Rozsah pracovní teploty prostředí: 0 až 38 °C |
Další detaily
1. Vlastnosti zařízení a ovládání
- Základní funkce: Samovývojová svařovací hlava se střídavým svařováním k odstranění nevýhody malého světelného bodu; integrovaný návrh skříně s vysokou úrovní integrace; flexibilní ruční ovládání umožňující svařování z různých úhlů a pozic; rychlé svařování šetřící pracovní sílu a náklady; estetické svary snižující potřebu broušení; vlastní bezpečnostní funkce laseru pro ochranu před zářením.
- Postup provozu: Zkontrolujte vzhled zařízení a kabely → Připojte napájení a zajistěte spolehlivé uzemnění → Připojte argon (tlak vzduchu ≥10) → Zapněte klíčový spínač a počkejte na automatickou kontrolu laseru (asi 30 sekund) → Nastavte svařovací parametry (výkon, rychlost/šířka scanování atd.) na dotykové obrazovce → Zapněte povolení laseru a připojte kabel uzemnění ochranného obvodu → Stiskněte tlačítko na svařovací hlavě pro zahájení svařování.
2, Údržba a řešení problémů
| Denní údržba | Běžná řešení potíží |
|---|---|
| - Pravidelně kontrolujte ochranné čočky, při znečištění nebo spálení je vyměňte nebo vyčistěte (provádějte v prostředí bez prachu pomocí bezvodého lihu). - Úhel ohybu vlákna nesmí překročit 60 stupňů, vyhýbejte se tlaku těžkých předmětů a svazování, svařovací hlavu pečlivě manipulujte a pokud není používána, zavešte ji na držák. - Udržujte zařízení ve vzdálenosti alespoň 5 metrů od silně rušivých zařízení a nepoužívejte společný napájecí kabel. - Pravidelně čistěte vstupní otvor chlazení zařízení, aby byl zajištěn efekt chlazení proudem vzduchu. | - Alarm laseru/tlaku vzduchu: Změňte úroveň alarmu nebo zkontrolujte nastavení úrovně signálu a alarmu příslušného zařízení. - Obrazovka nereaguje/nesvítí: Zkontrolujte připojení napájení, zapojení obrazovky a teplotu zařízení. - Žádný výstup laseru: Ověřte, že je kontrolka uzamčení ochranné země zelená (svařovací hlava se dotýká obrobku), diagnostikujte poruchy laseru a zapojení. - Posun červeného světla: Proveďte kalibraci pomocí šroubů na zadním krytu zařízení nebo pomocí parametru posunu středu laseru v nastavovacím panelu. |
3. Pokyny k volitelnému podavači drátu

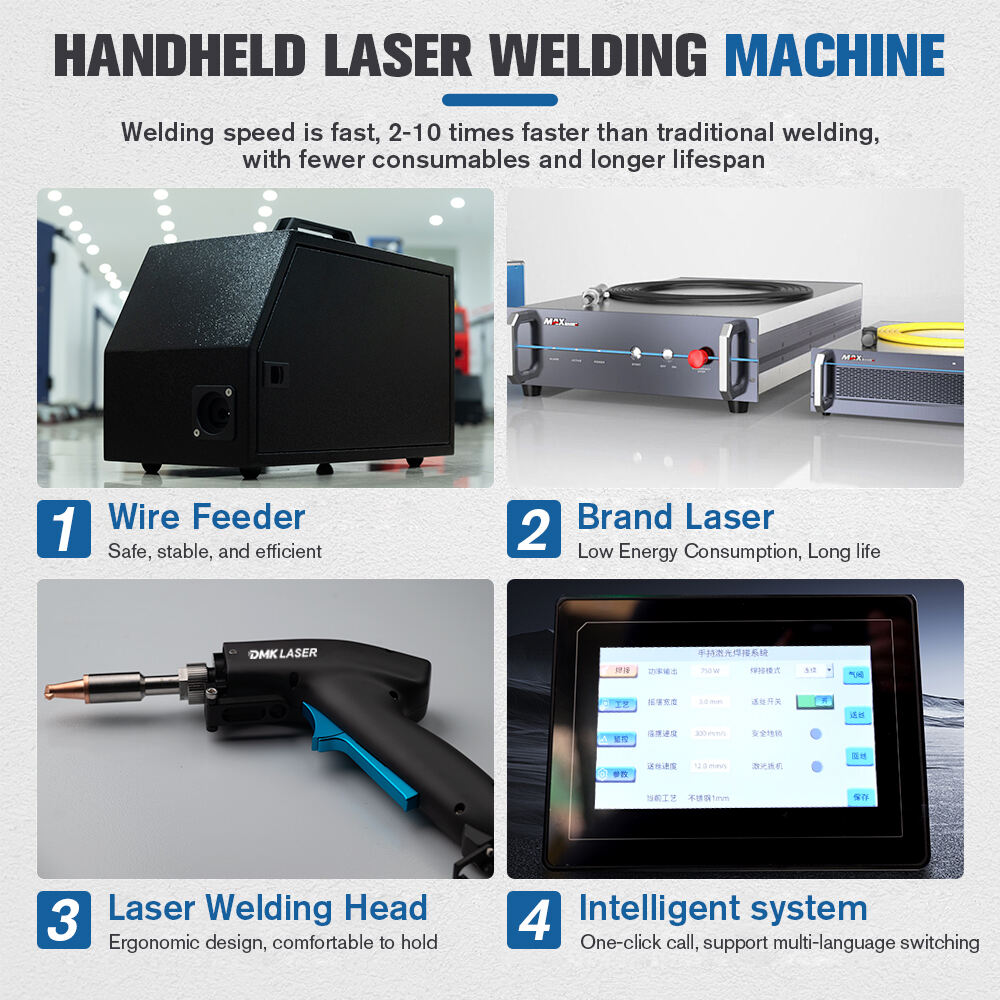

- Parametry podavače drátu: Podporuje svařovací drát 0.8/1.0/1.2/1.6 mm (2.0/2.5 mm přizpívavitelné), rychlost podávání drátu 15–600 cm/min, podpora spojitého a pulzního režimu.
- Provozní funkce: Vybavena nastavením parametrů jako počáteční prodleva, délka zpětného chodu a délka přídavku drátu, přizpívá se speciálním procesním požadavkům, například rybí šupinové svařování.

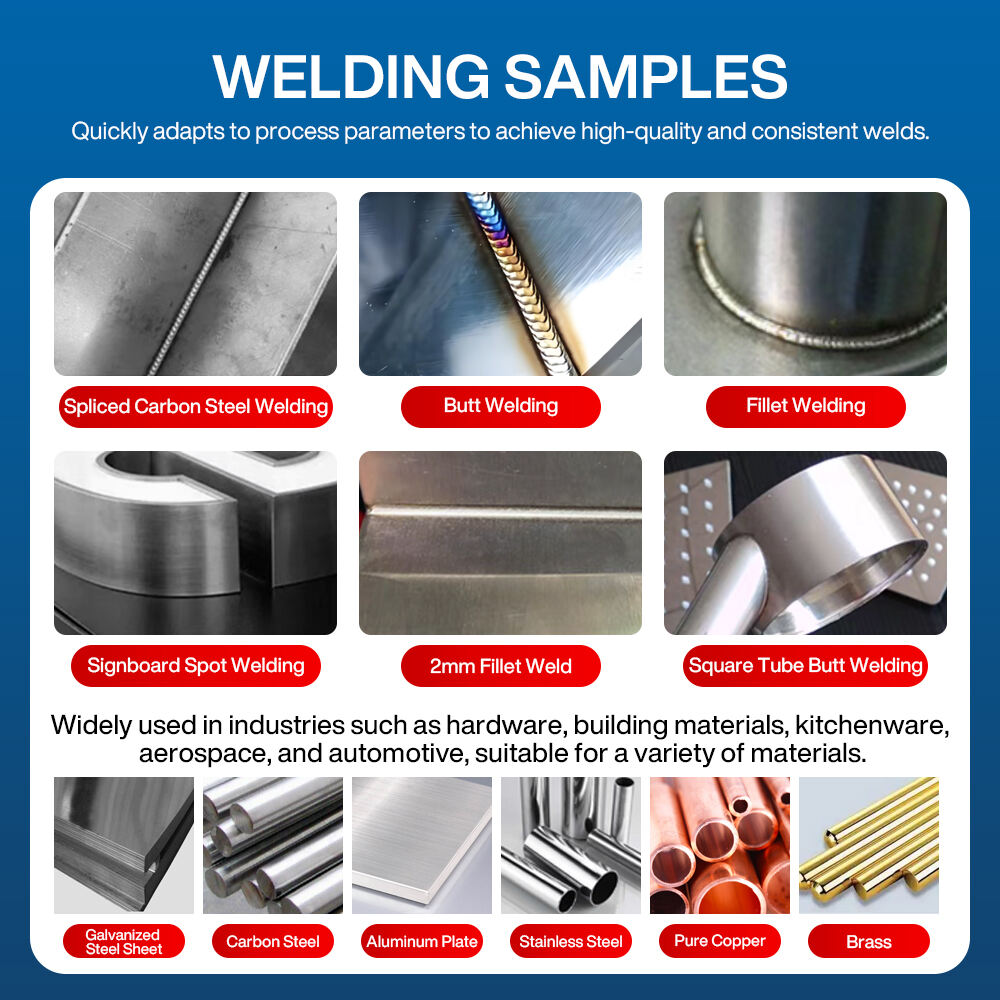

Ukázkový displej
|

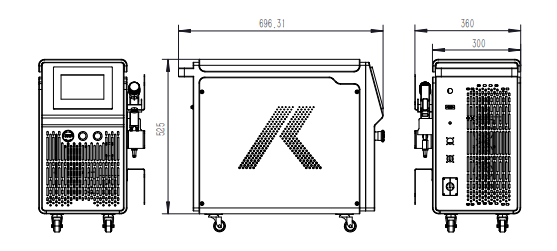

Celkové rozměry 697*360*532 MM (kg) |
