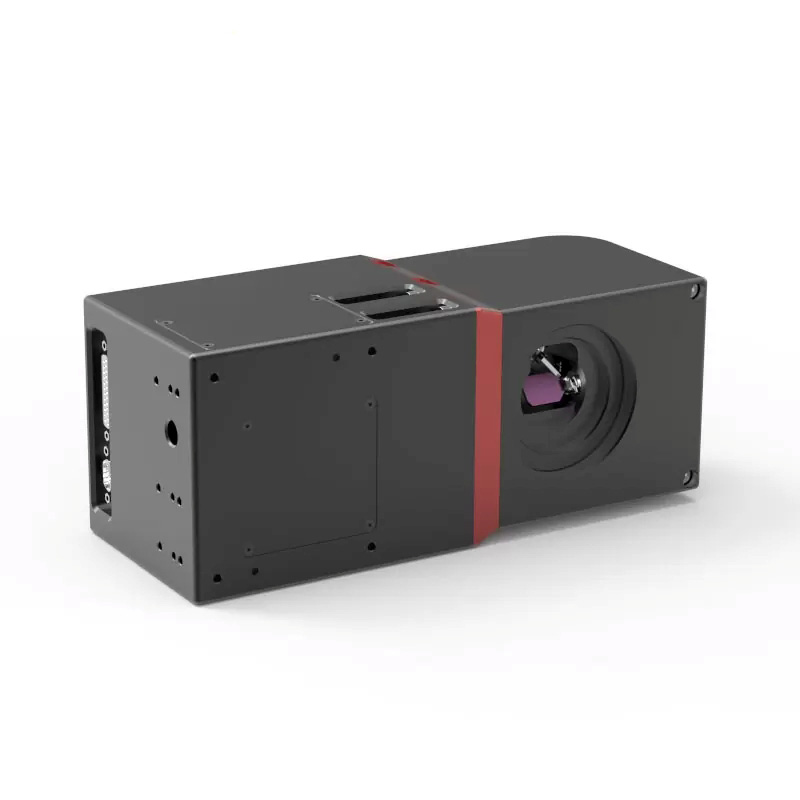

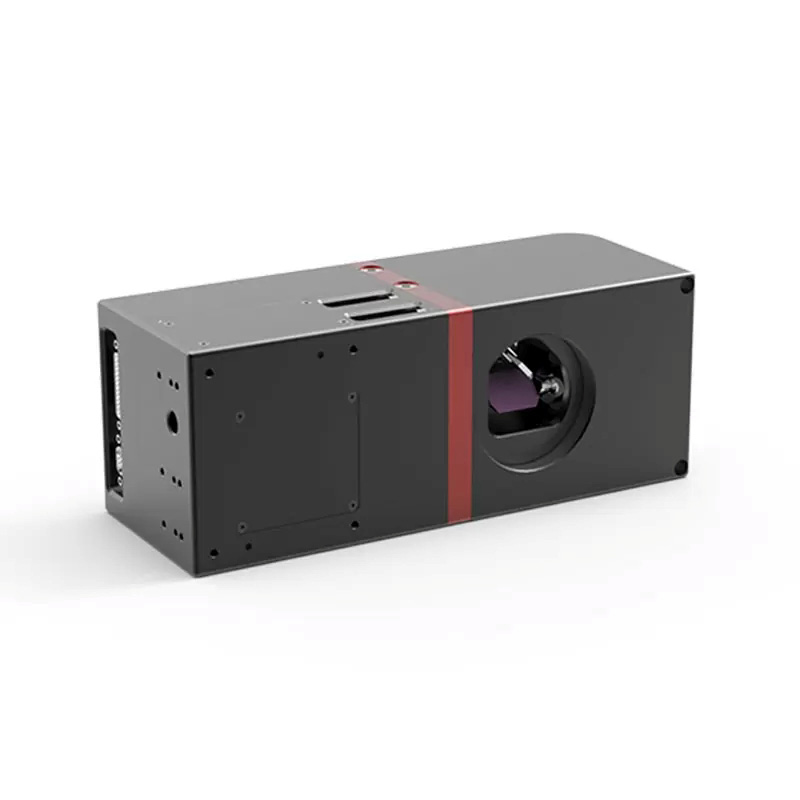

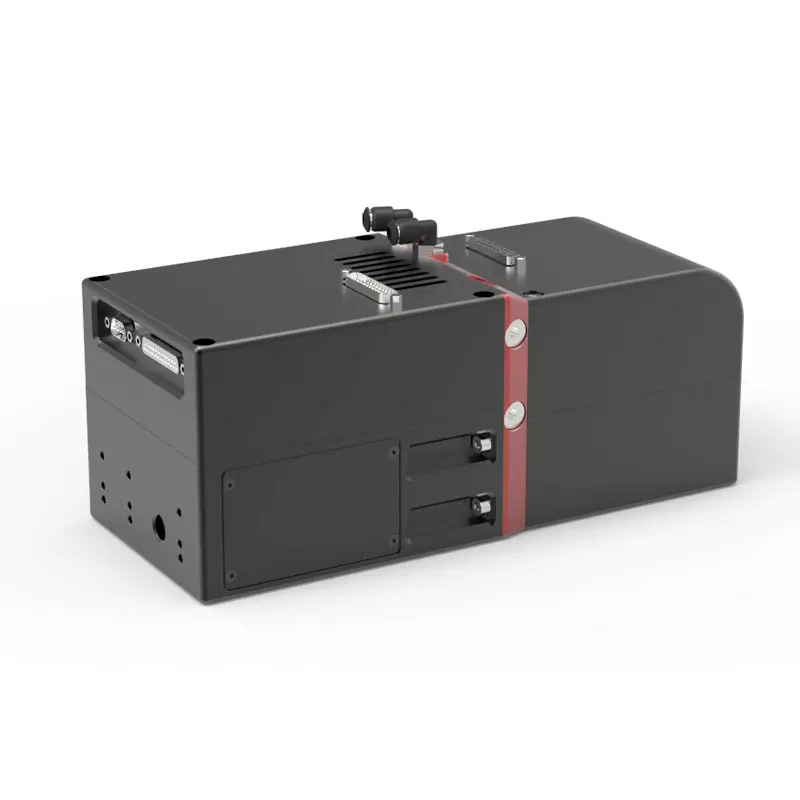

FEELTEK 2.5D Dynamický systém zadního ohniska FE série

Popis výrobku

Dynamický systém FEELTEK FE Series 2.5D s zadním zaostřením je upřednostňovaným zařízením v oblasti přesné mikroobrábění. Je kompatibilní s vícevlnovými zdroji světla o vlnových délkách 355 nm, 532 nm a 1064 nm a pokrývá tři modely: FE10, FE15 a FE20, které mohou splnit požadavky různých průchodových otvorů a scénářů obrábění.

Systém využívá integrovanou CNC konstrukci s ochranou proti prachu a stíněním a podporuje volitelné chlazení vodou pro aplikace s vysokými nároky na teplotní stabilitu. Díky digitálnímu řízení šířky pulzu (PWM) a optické technologii zoomu dosahuje rychlé odezvy a zpracování s minimálním odlamováním hran, umožňuje zpracování 3D trajektorií i vrtání na zakřivených plochách.

Má významné výhody v přesnosti a účinnosti v aplikacích, jako je hluboké gravírování, zpracování mikro-děr na malé ploše a ultrajemné značení.

Vlastnosti produktu

1. Zpracování s vysokou přesností: Silná ovladatelnost přesnosti Použití technologie dynamického zaostřování, při změně hloubky opracování může dynamická osa spolupracovat na korekci ohniskové vzdálenosti středového bodu roviny opracování a optimalizovat světelný bod v reálném čase, čímž dosahuje vyšší přesnosti ve srovnání s tradičními galvanometry. Například minimální šířka čáry při ultrajemném značení může dosáhnout 0,045 mm a stabilita procesu se udržuje i při vrtání skla a hlubokém gravírování na extrémně tvrdých materiálech. Opakovaná přesnost značení dosahuje 5–8 μrad (optimální pro verzi P2) a dlouhodobá drifta (>24 hodin) je ≤0,1–0,2 mrad, což splňuje přísné požadavky na stabilitu přesnosti v přesné výrobě.
2. Účinné zpracování: Přizpůsobivé automatizované výrobě Dynamická osa je plně synchronizována s softwarem XY-osy a vrstvená kompenzace zaostření může být dokončena v mikrosekundách, což výrazně zvyšuje efektivitu zpracování. Jako příklad si vezměme vrtání skla o tloušťce 0,4 mm – zpracování 64 děr najednou trvá pouhých 225 sekund. Díky tomu, že není potřeba struktura zvedání optické dráhy, je konstrukce jednoduchá a snadno integrovatelná do automatizovaných výrobních linek, čímž se snižuje ruční zásah a přizpůsobuje se potřebám sériové mikrofabrikace (např. gravírování uvolnění nástroje a vrtání přesných komponent).
3. Silná přizpůsobivost prostředí: Spolehlivá a odolná konstrukce Celý systém využívá integrovanou CNC konstrukci kombinovanou s návrhem odolným proti prachu a stíněním, která umožňuje přizpůsobení složitým průmyslovým prostředím. Nabízí volitelné vodní chlazení (chladicí médium: destilovaná voda + protikorozní aditivum; provozní teplota: 22–28 °C; tlak: 2–3 bar; průtok: 4–6 l/min) a může pracovat stabilně i v situacích s extrémně vysokými požadavky na teplotní drift. Digitální konstrukce PWM pohonu dále snižuje vliv teplotního driftu a zajišťuje dlouhodobě stabilní zpracování.
4. Více modelů a verzí: flexibilní přizpůsobivost Tři modely pokrývají různé potřeby: FE10 s průsvitnou aperturou ≤10 mm, FE15 s průsvitnou aperturou ≤15 mm a FE20 s průsvitnou aperturou ≤20 mm, zaměřený na vlnovou délku 1064 nm. Každý model nabízí tři výkonové verze: Standard, Pro a P2, s postupnou optimalizací parametrů, jako je chyba sledování, teplotní drift a rychlost značení. Uživatelé si mohou flexibilně vybrat podle požadavků na přesnost a efektivitu zpracování. Zároveň podporuje nastavení více úrovní vstupního zvětšení, např. 2X/2,66X, čímž se přizpůsobuje rozmanitým mikrofabrikačním procesům.

Technické parametry

Aplikace

1. Vrtání
2. Hluboké gravírování
3. Ultrajemné značení
