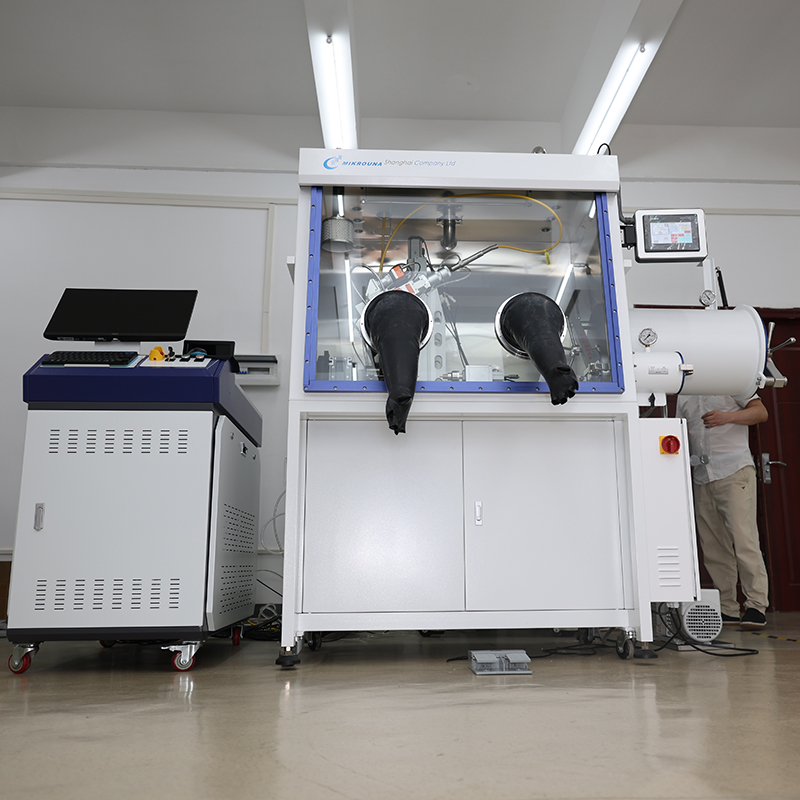

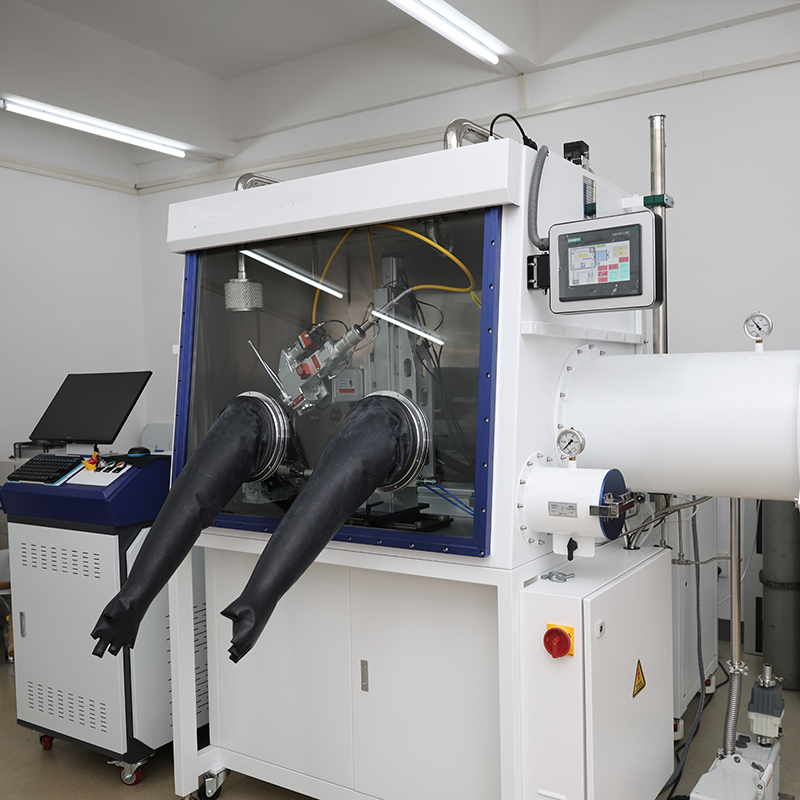

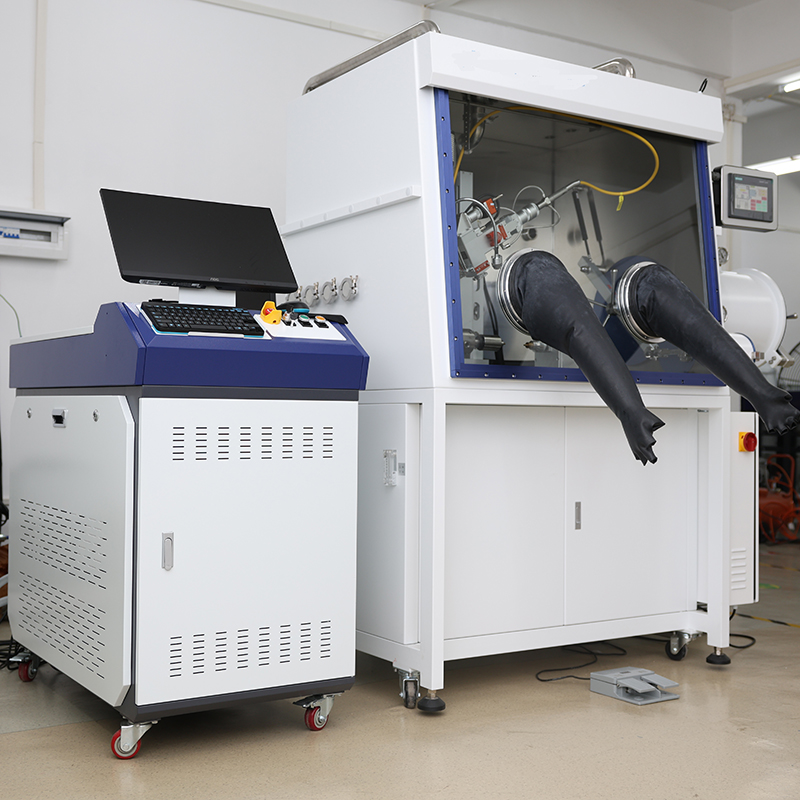

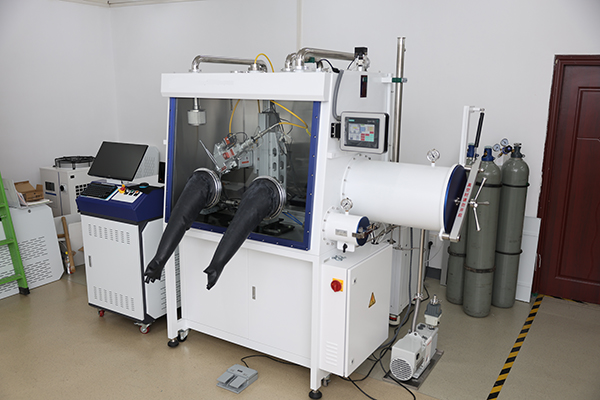

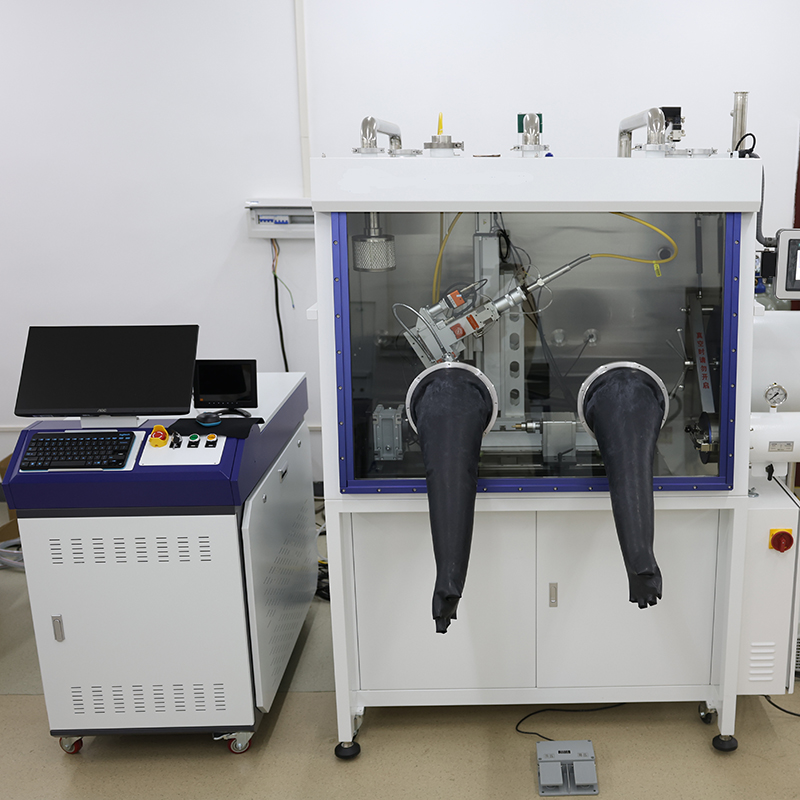

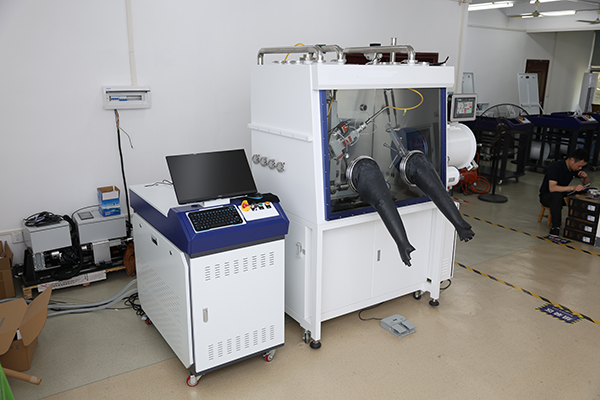

جهاز لحام بالليزر من الفولاذ المقاوم للصدأ مع صندوق قفازات فراغي

نظرة عامة على المنتج

تكوين المعدات والميزات التقنية الأساسية

• غرفة لحام خالية تمامًا من الأكسجين ومغلقة بشكل محكم

  تتكوّن الخزانة كوحدة واحدة من فولاذ مقاوم للصدأ من النوع ٣٠٤ بسماكة ٣ مم، مع جدران داخلية مصقولة وجدران خارجية مغطاة بطلاء أبيض مقاوم للتآكل. ومعدل التسرب الكلي أقل من ٠٫٠١٪ حجمي/ساعة. ويمكن التحكم في الضغط الداخلي ضمن نطاق من سالب ١٢ إلى موجب ١٢ ملي بار، مع حماية تلقائية مستقرة للجهد بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC)، وإيقاف التشغيل الطارئ عند حدوث ارتفاع غير طبيعي في الضغط. ويضمن التدوير المستمر للهواء داخل الخزانة الحفاظ على محتوى الماء والأكسجين عند مستوى ثابت أقل من جزء واحد في المليون. كما أن لحام الفولاذ المقاوم للصدأ لا يُنتج طبقات أكاسيد زرقاء أو سوداء، ويؤدي إلى لحام متجانس يتوافق مع معايير المعالجة الخاصة بالمنتجات ذات الإحكام العالي والنظافة العالية.

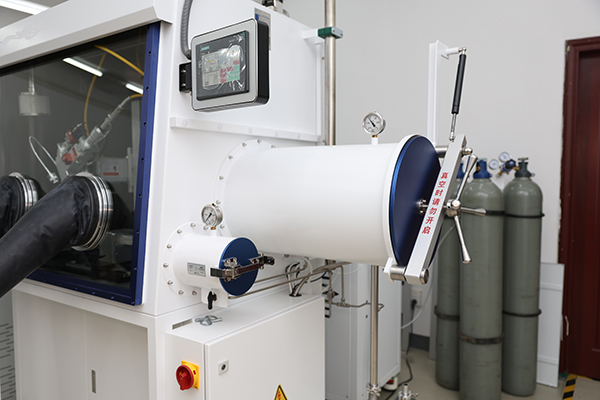

  مُزوَّد بغرفتَي انتقال فراغيتين (كبيرة وصغيرة)، حيث تبقى القطع العاملة معزولة تمامًا عن الهواء أثناء التغذية والتفريغ. وتدمج الغرفة الكبيرة لانتقال الفراغ وحدة تسخين قابلة للضبط تتراوح درجة حرارتها بين درجة حرارة الغرفة ودرجة حرارة ٢٠٠°م، ويمكنها تجفيف القطع العاملة الرطبة مسبقًا لتجنب عيوب المسام في اللحام.

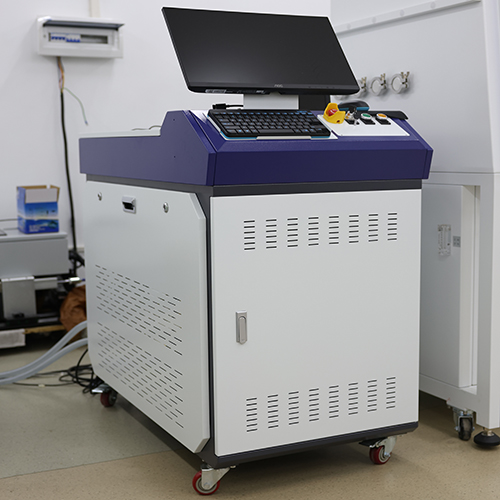

• ليزر ألياف متذبذب بقدرة ٣٠٠٠ واط، يتمتع بتسامح عالٍ في عملية اللحام.

  يدعم الليزر وضعَيْ عملٍ مستمرٍ ومُعَدَّلٍ، مع إمكانية ضبط قوة الليزر تدريجيًّا دون انقطاع من ١٠٪ إلى ١٠٠٪ واستقرارٍ في قوة الإخراج بمقدار ±١٫٥٪. ويتبنَّى عملية اللحام التذبذبي القياسية، مع إمكانية ضبط عرض النقطة من ١ إلى ٣ مم وضبط البؤرة الكهربائي. ويمكن تحقيق الانصهار الكامل حتى عند وجود فجوة بين طرفي القطعة المُلحومة لا تتجاوز ٠٫٢ مم. وتتراوح عمق اللحام الفعّال للفولاذ المقاوم للصدأ بين ٠٫٥ و٣ مم، بينما تتراوح سرعة اللحام بين ١ و٦ أمتار/دقيقة، ما يوفِّر كفاءة معالجة أعلى بكثير من لحام القوس الخزني التقليدي. ويبلغ قطر نواة الألياف الخارجة ٥٠ ميكرومتر، وأدنى نصف قطر انحناء لها ١٠٠ مم، ما يوفِّر مسارًا بصريًّا مرنًا مناسبًا لعملية لحام قطع الفولاذ المقاوم للصدأ غير المنتظمة والمنحنية المعقدة.
• ربط متعدد المحاور باستخدام نظام التحكم العددي الحاسوبي لتسهيل التشغيل داخل الخزانة المغلقة

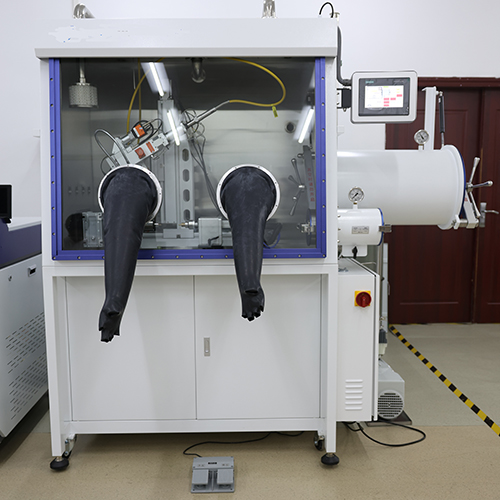

  يحقّق الترجمة على محوري X وY والدوران حول المحور C والرفع على المحور Z ربطًا خدميًّا متعدد المحاور بدقة عالية في تحديد المواقع. ويُزوَّد الخزّان بقفازات تشغيل مغلقة من مطاط البوتيل بقطر 8 بوصات، ما يسمح للمُشغِّل بتثبيت قطع العمل وضبط مواضعها بدقة دون فتح باب الخزّان. كما يقترن النظام بنظام بصري مركزي مكوَّن من كاميرا CCD، مما يمكّن من مراقبة تشكُّل حوض المصهور في الوقت الفعلي. ويُرفق الخزّان بمفتاح تحكم بالضغط مُفعَّل بالقدم لضبط ضغط الخزّان بنقرة واحدة، ما يبسّط إلى حدٍ كبير عملية التشغيل المتواصل.

  يتكوّن الجزء الأمامي من الخزّان من نافذة مائلة لمراقبة السلامة مصنوعة من الزجاج المقسّى بسماكة 8 مم، ويمكن فصلها بسهولة، وهي مقاومة للتآكل والارتداء ولها نفاذية ضوئية ممتازة. كما يُركَّب داخل الخزّان إضاءة LED ناعمة مضادّة للانعكاس لضمان وضوح الرؤية أثناء التشغيل لفترات طويلة.
• نظام تنقية وإعادة تنشيط الغاز بالكامل أوتوماتيكيًّا وبتكلفة صيانة منخفضة

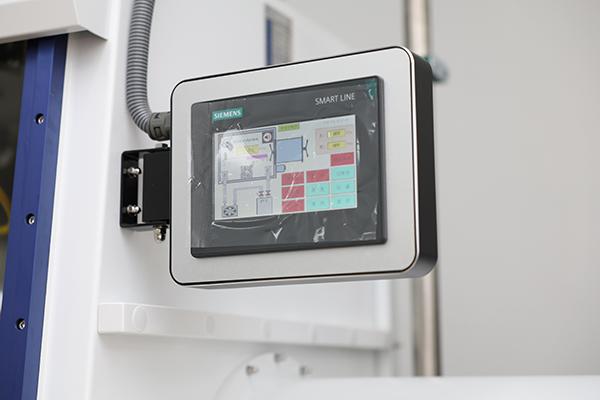

  يتم التحكم في الجهاز بالكامل بواسطة شاشة لمس من شركة سيمنز الألمانية المزودة بنظام تحكم منطقي قابل للبرمجة (PLC)، مع إمكانية التبديل بين اللغة الصينية والإنجليزية، وتشمل ميزات مثل التشخيص الذاتي للأعطال وإعادة التشغيل التلقائية بعد انقطاع التيار الكهربائي ووظيفة حماية كلمة المرور أثناء التشغيل. ويسمح عمود التنقية بإعادة التنشيط التلقائية الكاملة الخاضعة للتحكم البرمجي. أما وسط إعادة التنشيط فهو خليط من النيتروجين والأرجون يحتوي على ٥٪–١٠٪ هيدروجين، وتتراوح دورة إعادة التنشيط بين ٦ و١٢ شهرًا، ما يلغي الحاجة إلى استبدال مواد التنقية بشكل متكرر ويقلل تكاليف التشغيل والصيانة على المدى الطويل.

  تم ترك ثمانية مجموعات من واجهات التوسّع القياسية من نوع KF-40 داخل الخزانة، ويمكن ربطها خارجيًّا بتجهيزات طرفية مثل إمداد الهواء وقياس درجة الحرارة وجَمْع الإشارات ونقل الأدوات، مما يوفّر قدرة عالية على التوسّع.
• مدمج مع نظام إزالة الغبار الداخلي، آمن، صديق للبيئة، وسهل الصيانة

  تُركَّب داخل الخزانة آلية لطرد الدخان والغبار بالقوة الطاردة المركزية، وتستخدم مرشح هيبا عالي الدقة بحجم 0.3 ميكرومتر لحبس غبار المعادن الناتج عن لحام الفولاذ المقاوم للصدأ. ويمكن فك خرطوشة المرشح بسهولة دون الحاجة إلى التبريد بالماء. وتوفر الخزانة المغلقة تمامًا عزلًا تامًّا للإشعاع الليزري، والشرارات ذات الحرارة العالية، وغبار المعادن، مما يمنع تلوث ورشة العمل.

  يوجد في قاعدة الخزانة عجلات دوارة عالمية مزودة بوظيفة ضبط التسوية، ما يتيح حركة مرنة وتثبيتًا آمنًا للمعدات. كما يحتوي التجويف الداخلي على منفذ طاقة مدمج بجهد 220 فولت متعدد الفتحات، لتغذية الأدوات والاستشعار الداخلي، مما يسهل عملية تحويل الأدوات إلى أنظمة أتمتة.
• مرونة واسعة في التكيُّف مع مختلف الظروف البيئية لإنتاج جماعي مستمر على مدار 24 ساعة

  يُضمن نظام التبريد بالماء الكامل إخراج الليزر المستقر على المدى الطويل. ويمكن للمعدات التشغيل المستقر عند درجة حرارة محيطة تتراوح بين ١٥ و٣٥ درجة مئوية، ورطوبة محيطة أقل من ٧٠٪ (بدون تكثّف)، ما يلبي متطلبات الإنتاج الضخم في جميع الأحوال الجوية لم Workshops المصانع. كما تم اختيار المكونات الكهربائية والبصرية والفراغية الأساسية جميعها من علامات تجارية عالمية رائدة من المستوى الأول، ذات معدل فشل منخفض وصيانة يومية بسيطة.

المواصفات الفنية الكاملة

مواصفات وحدة الليزر الرئيسية

مواصفات غرفة صندوق القفازات المفرغ

نطاق التطبيق
