ماكينة لحام نقطي DMK للمجوهرات - 150 واط قدرة عالية + 45 جول طاقة نبضية + مجهر + تحديد المواقع بكاميرا CCD - متخصصة في لحام/إصلاح المجوهرات المعدنية
وصف المنتج
جهاز اللحام النقطي من DMK للمجوهرات هو معدات لحام ليزرية عالية الدقة تم تصميمها خصيصًا للحام وإصلاح المجوهرات المعدنية. ويستخدم هذا الجهاز نظام تحكم في القدرة الليزرية النبضية، مقترنًا بشبكة شحن رنين L-C وتخزين الطاقة باستخدام المكثف والملف الحثي، مع وحدة المعالجة الدقيقة ARM كوحدة تحكم أساسية. ويمكنه تعديل الطاقة الخارجة وتكرار التردد بدقة، مما يضمن أداءً مستقرًا بشكل عام وتأثير لحام دقيق.
مُزوَّد بليزر ذي طول موجة 1064 نانومتر، ويتمتّع الجهاز بقدرة ليزر قصوى تبلغ 150 واط، وطاقة نبضية قصوى تبلغ 45 جول. يمكن تعديل عرض النبضة والتكرار على مراحل لتلبية احتياجات لحام البقع لمختلف أنواع المجوهرات المعدنية. كما يحتوي على نظام تحديد موقعي مزدوج مكوّن من مجهر وكاميرا CCD، ما يسمح برؤية واضحة لموقع اللحام والوصول إلى محاذاة دقيقة. وباعتماده وضع التبريد بالهواء مع تدوير الماء، فإنه يضمن تشغيلًا مستقرًا على المدى الطويل. وتوفر آليات الحماية المتعددة (حماية ما قبل الاشتعال، وحماية درجة الحرارة، وحماية الترابط لتدوير ماء التبريد) سلامة التشغيل.

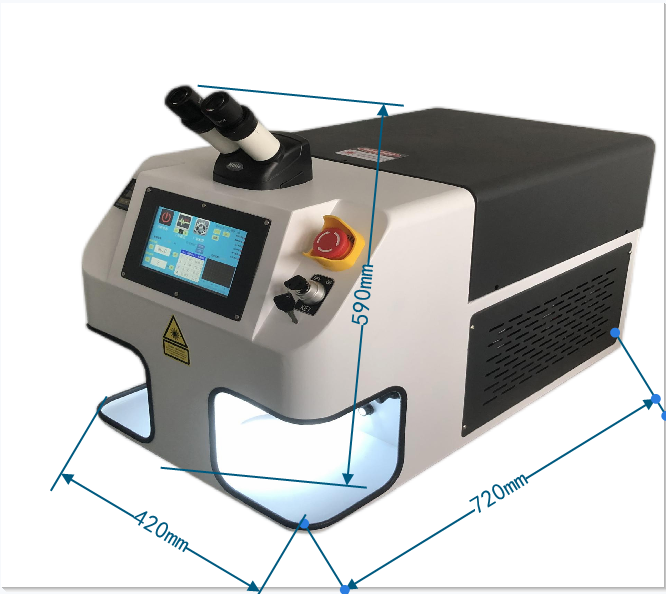

بفضل هيكله المدمج (720×420×590 مم) ووزنه الصافي الذي لا يتجاوز 50 كجم، يُعد هذا الجهاز سهل الحركة. وتتميز واجهة التشغيل بأنه بسيطة وسهلة الفهم، وتدعم تخزين واستدعاء 30 مجموعة من برامج اللحام، ما يمكنها من التكيّف بسرعة مع عمليات لحام المجوهرات المختلفة. ويُستخدم على نطاق واسع في حالات لحام وإصلاح المجوهرات المعدنية المتنوعة، وهو حل لحام فعّال ودقيق لصناعة تجهيز المجوهرات.
مواصفات المنتج
| فئة المعلمات | المعالم المحددة |
|---|---|
| معلمات الليزر الأساسية | - الطول الموجي للليزر: 1064 نانومتر - أقصى قدرة ليزر: 150 واط - أقصى طاقة نبض الليزر: 45 جول - عرض النبضة: 0.1-15.0 مللي ثانية - تردد النبضة: 1.0-15.0 هرتز (قابل للتعديل على مراحل) |
| معايرة المواقع ومواصفات اللحام | - توجيه ومعايرة المواقع: نظام ميكروسكوب + كاميرا CCD - الحالات القابلة للتطبيق: لحام وإصلاح المجوهرات المعدنية المختلفة - تخزين البرامج: يدعم 30 مجموعة من برامج اللحام |
| معلمات إمداد الطاقة واستهلاك الطاقة | - استهلاك الطاقة للجهاز الرئيسي: ≤2.8 كيلوواط - متطلبات الطاقة: تيار متردد 220 فولت ±5%، 50 هرتز |
| معلمات التبريد والحماية | - وضع التبريد: تبريد هواء بالدوران المائي - آليات الحماية: حماية من الاشتعال المبكر، حماية من درجة الحرارة، حماية ترابط الدوران المائي للتبريد |

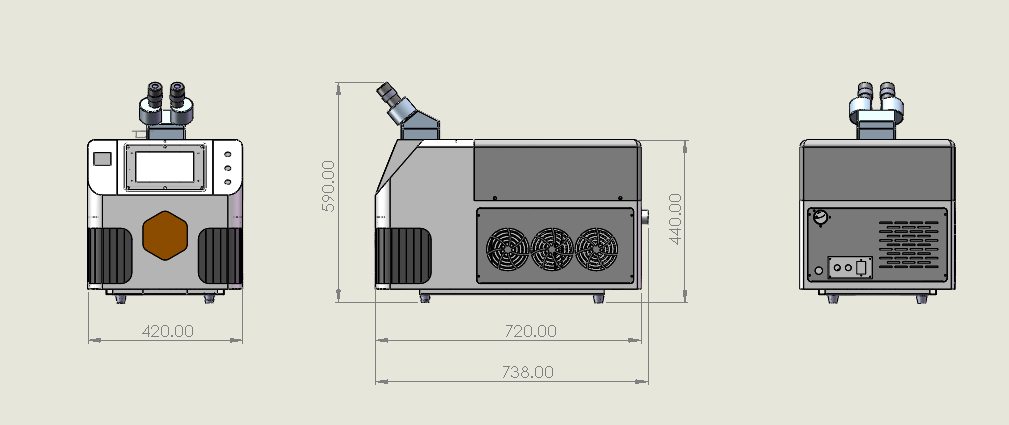

| معلمات الشكل والوزن | - أبعاد الجهاز الرئيسي (الطول × العرض × الارتفاع): 720×420×590 مم - الوزن الصافي الكلي: 50 كجم - الوزن بعد التعبئة: 80 كجم |
| معلمات بيئة التشغيل | - درجة الحرارة المحيطة: ≤30℃ |
تفاصيل أخرى
1. تكوين المعدات وتشغيلها
- المكونات الأساسية: الوحدة الرئيسية (مدمج بها مصدر طاقة الليزر، دارة تخزين الطاقة، دارة التحكم، إلخ)، المجهر، نظام كاميرا CCD، مفتاح القدم، نظام تبريد بالتدوير المائي.
- عملية التشغيل: وصل مصدر الكهرباء (يجب التأكد من التأريض الجيد) → تركيب مفتاح القدم والمجهر → تشغيل مفتاح الطوارئ ومفتاح التشغيل → ملء خزان المياه → تشغيل الجهاز → اختيار/ضبط برنامج اللحام → تحديد موقع اللحام → الضغط على مفتاح القدم لبدء اللحام.
- العمليات الرئيسية: يمكن تعديل معاملات اللحام وفقًا لمادة المجوهرات ومتطلبات العملية، مع دعم التعديل الدقيق لعرض النبضة، التردد، القدرة، إلخ؛ ويمكن معايرة مؤشر الصليب في كاميرا CCD من خلال عملية الشاشة لضمان المحاذاة الدقيقة لنقطة اللحام.
2. الصيانة واستكشاف الأخطاء وإصلاحها
| الصيانة اليومية | التشخيص الشائع |
|---|---|
| - نظام التبريد: املأ بنظام الماء المقطر أو الماء المعزول، واستبدل المياه الدوارة الداخلية كل شهرين؛ قم بتفريغ خزان المياه عند عدم الاستخدام لفترة طويلة، واحفظ الجهاز داخليًا بعد فصل التيار الكهربائي والتفريغ في البيئات التي تقل عن 0°م. - المكونات البصرية: امسح عدسة الحماية للعدسة الليزرية والعينة المجهرية بانتظام باستخدام ورق العدسات المغمور في كحول إيثيلي غير مائي لتجنب تأثير الغبار على الملاحظة ونتائج اللحام. - تخزين المعدات: تجنب الاهتزازات الميكانيكية الشديدة لمنع انحراف هيكل المسار البصري. | - عدم ظهور أي عرض على الشاشة: تحقق من إغلاق مفتاح الطاقة، ومن أن القابس متصل جيدًا، وتأكد من أن مفتاح الإيقاف الطارئ ومفتاح التشغيل مفعلان. - عدم القدرة على إشعال المصباح: تحقق مما إذا كان المصباح الزينون قد اسود بعد فصل التيار الكهربائي، واطلب من الفنيين المتخصصين استبدال مصباح الزينون. - خطأ في دورة المياه: تحقق من مستوى المياه في خزان المياه وقم بالتحقق من عطل مضخة المياه. - انخفاض قوة خرج الليزر: استبدل قضيب الليزر البلوري القديم. |
3، إرشادات الاستخدام
- يجب تأريض الجهاز وفقًا بدقة للمعايير الكهربائية لتجنب التداخل الناتج عن الشحنات الساكنة.
- المفتاح القدمي هو إدخال سلبي؛ لا تتصل بمصدر طاقة خارجي لمنع تلف الجهاز.
- ارتدى معدات الوقاية المهنية أثناء اللحام لتجنب أضرار الإشعاع الليزري.
- عندما تتجاوز درجة الحرارة المحيطة 30℃، يجب اتخاذ تدابير تبريد لضمان تشغيل مستقر للجهاز.
عرض العينة
 |
 |
