مصدر الليزر الليفي المبرد بالهواء RLaser
الميزات الفنية
|

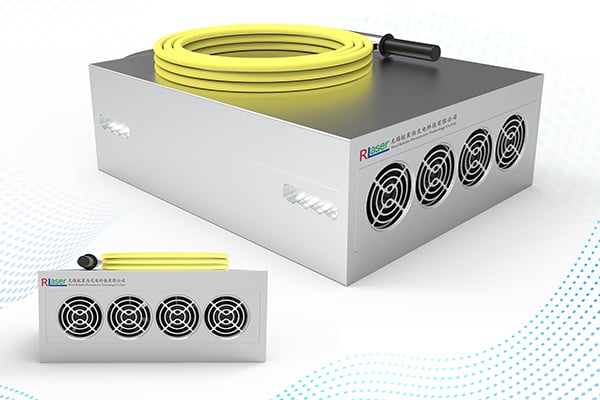

F7 |

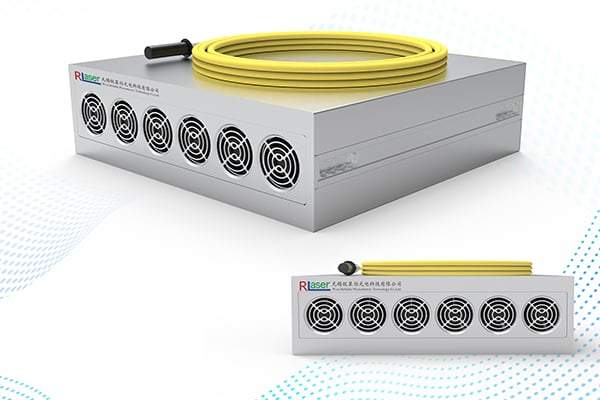

F12A |
- تصميم مبرَّد بالهواء بالكامل لتشغيلٍ مستقرٍ على مدار ٢٤ ساعة لا يتطلب مبرد مائي. ويتيح التبديد المُحسَّن للحرارة التشغيل المستمر طوال اليوم، مع التحكم في تقلبات القدرة ضمن حد أقصى قدره ٢٪. ويعمل هذا النظام بثبات ضمن نطاق واسع من درجات الحرارة يتراوح بين -٢٠°م و٤٥°م دون أي خطر لتسرب المياه أو الترسبات المعدنية.
- جودة شعاع متفوقة وتكوين طاقوي ثنائي الوضع جودة الشعاع (M² = ١,٢) تضمن تركيزًا دقيقًا للبقعة الليزرية ونتائج معالجة فائقة الدقة. وتدعم خطّا الإنتاج (المستمر CW وشبه المتقطع QCW) ضبطًا مستمرًا للطاقة بنسبة تتراوح بين ١٠٪ و١٠٠٪، مع إمكانية تخصيص قطر لب الألياف ليتراوح بين ٢٠ و٢٥ ميكرومتر لتلبية متطلبات اللحام والتنظيف والقطع الدقيق.
- هيكل مدمج خفيف الوزن وتكلفة تشغيل منخفضة حجم صغير (٤٣٤ 402١٣٠ مم) ووزن أقل من ٢٤ كجم، مما يسهِّل التركيب والنقل. كما أن استهلاك الطاقة المنخفض وبُنية النظام الخالية من الماء يقللان بشكل كبير من أعمال الصيانة. وتتيح واجهات التحكم (DA/RS232/إنترنت الأشياء) دمجًا سلسًا مع المعدات الآلية.
جدول المعلمات الأساسية
|

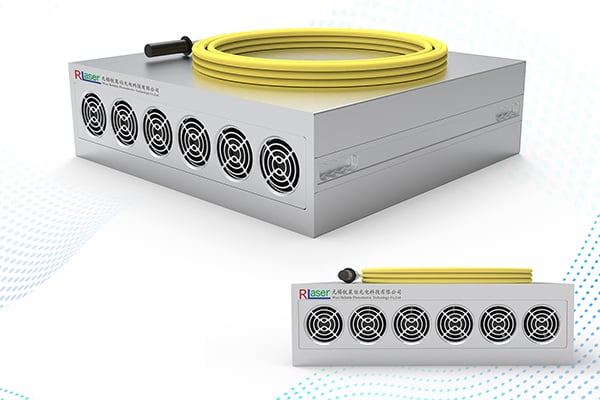

F16 |

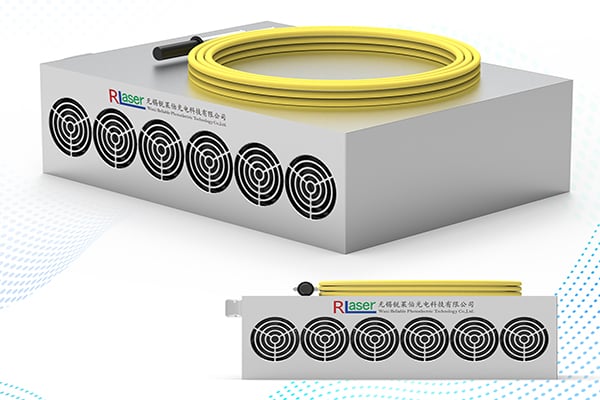

F20 |
| نوع | F12A | F16 | QCW150/1500 | QCW200/2000 |
|---|---|---|---|---|
| الطاقة (وات) | >1300 | 1650-1750 | 150/1500 | 200/2000 |
| ساعات العمل | ٢٤ ساعة تشغيل مستمر | ٢٤ ساعة تشغيل مستمر | ٢٤ ساعة تشغيل مستمر | ٢٤ ساعة تشغيل مستمر |
| نطاق ضبط القدرة الخارجة (%) | 10-100 | 10-100 | 10-100 | 10-100 |
| تقلّب القدرة الناتجة (%) | ≤2% | ≤2% | ≤2% | ≤2% |
| طول الكابل (م) | قابل للتخصيص من ٥ إلى ١٠ أمتار | قابل للتخصيص من ٥ إلى ١٠ أمتار | قابل للتخصيص من ٥ إلى ١٠ أمتار | قابل للتخصيص من ٥ إلى ١٠ أمتار |
| الطول الموجي المركزي (نانومتر) | 1080±10 | 1080±10 | 1080±10 | 1080±10 |
| استهلاك الطاقة (واط) | ≤3500 | ≤4000 | <1000 | <1000 |
| جودة الحزمة (M²) | 1.2 | 1.2 | 1.2 | 1.2 |
| قطر نواة الإخراج من الألياف (μm) | قابل للتخصيص من ٢٠ إلى ٢٥ ميكرومتر | قابل للتخصيص من ٢٠ إلى ٢٥ ميكرومتر | قابل للتخصيص من ٢٠ إلى ٢٥ ميكرومتر | قابل للتخصيص من ٢٠ إلى ٢٥ ميكرومتر |
| الأبعاد (الطول و H)mm | 434402130 | 434402130 | 434402130 | 434402130 |
| الوزن (كجم) | <24 | <24 | <24 | <24 |
| درجة الحرارة التشغيلية (℃) | -20℃-45℃ | -20℃-45℃ | -20℃-45℃ | -20℃-45℃ |
| طريقة التبريد | تبريد الهواء | تبريد الهواء | تبريد الهواء | تبريد الهواء |
| وضع التحكم | منفذ DA/RS232/إنترنت الأشياء | منفذ DA/RS232/إنترنت الأشياء | منفذ DA/RS232/إنترنت الأشياء | منفذ DA/RS232/إنترنت الأشياء |
| سيناريوهات الاستخدام | اللحام اليدوي، واللحام على المنصات، وأجهزة إزالة الصدأ، وأجهزة إزالة العوائق، والقص الدقيق، وما إلى ذلك | اللحام اليدوي، واللحام على المنصات، وأجهزة إزالة الصدأ، وأجهزة إزالة العوائق، والقص الدقيق، وما إلى ذلك | اللحام اليدوي، واللحام على المنصات، وأجهزة إزالة الصدأ، وأجهزة إزالة العوائق، والقص الدقيق، وما إلى ذلك | اللحام اليدوي، واللحام على المنصات، وأجهزة إزالة الصدأ، وأجهزة إزالة العوائق، والقص الدقيق، وما إلى ذلك |
سيناريوهات الاستخدام

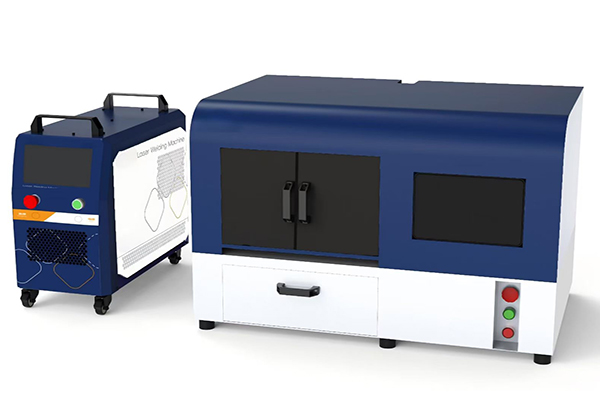

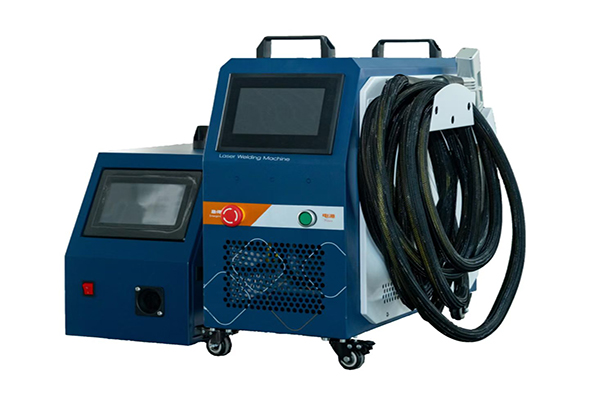

مناسب للدمج في آلات اللحام بالليزر المحمولة ذات التبريد الهوائي وآلات القطع بالليزر الخفيفة ذات التبريد الهوائي.
 |
 |
