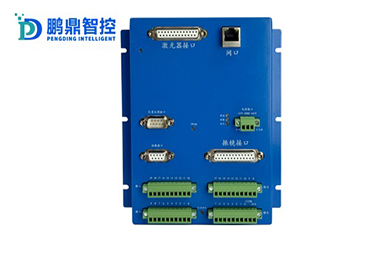

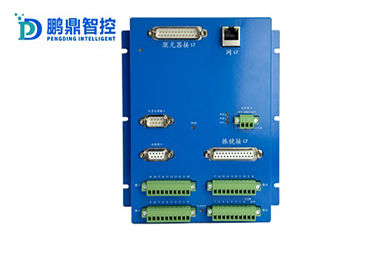

بطاقة تحكم الليزر الجالفو من سلسلة Pengding Intelligent PDU3000
ميزات المنتج
 |
 |
١. بنية إيثرنت صناعي جيجابت ذات أداء انتقال ممتاز
باعتماد تصميم جديد تمامًا لشبكة إيثرنت الصناعية بسرعة جيجابت، وبحد أقصى للمسافة التوصيلية تبلغ ١٠٠ متر، فإنه يحلّ تمامًا مشكلتي قِصَر مسافة الإرسال وضعف الإشارة اللتين تعاني منهما بطاقات التحكم التقليدية، ما يمكّن من ترتيبٍ مرن لخطوط الإنتاج الآلية الكبيرة الحجم. ويوفّر هذا التصميم زمن انتقال منخفض جدًّا جدًّا، ويوصل إلى مزامنة على مستوى النانوثانية بين حركة المرآة المنحرفة (Galvo) وإخراج الليزر، مما يلغي فعّالياً عدم انتظام المعالجة وتوزيع الطاقة غير المتجانس، وبالتالي يحسّن بشكل كبير الاتساق في عمليات المعالجة. كما يدعم هذا النظام التوسّع الوحدوي مع وحدات إدخال/إخراج (I/O) ووحدات تحكّم في الحركة كخيارات اختيارية، وهو ما يجعله مناسبًا جدًّا لسيناريوهات الدمج الآلي متعدد المحطات.
٢. توافق تام مع أنظمة الليزر لتطبيقات واسعة النطاق
وهي متوافقة تمامًا مع الليزر الرائج في السوق، بما في ذلك ليزر الألياف، وليزر الأشعة فوق البنفسجية (UV)، وليزر الياك (YAG)، وليزر الموبا (MOPA)، وليزر ثاني أكسيد الكربون (CO₂)، وليزر التيار المستمر (CW)، وليزر النبضات القصيرة عالية الطاقة (QCW)، كما تدعم علامات تجارية مشهورة مثل IPG وRaycus وMaxphotonics وJPT وSPI. وتغطي مجموعة متنوعة من الموديلات المخصصة سيناريوهات المعالجة الليزرية عالية الكفاءة، مثل اللحام عالي القدرة، والتمييز الدقيق، والقطع، ومعالجة المحطتين في آنٍ واحد. وهي تلبي متطلبات المعالجة الليزرية لمختلف مستويات القدرة والعمليات، مما يقلل من تكاليف تكيّف المعدات وتحديثها.
3. تحكم حلقي مغلق في مرآة الانحراف (Galvo) لمعالجة فائقة الاستقرار والدقة
يدعم بشكل أصلي بروتوكولات الغالفو ذات الحلقة المغلقة XY2-100 وXY2-100_FB. ويجمع بيانات التشغيل الفعلية لماسحات الغالفو لرصد الأخطاء التشغيلية وتصحيحها تلقائيًّا، مما يمنع فعّالياً انحراف واهتزاز الغالفو، ويرفع دقة التموضع المتكرر بشكل ملحوظ. ومزودٌ بالتحكم عالي الدقة في الليزر باستخدام نبضات العرض النسبية (PWM)، مع إمكانية ضبط طاقة الليزر خطيًّا بين ٠٪ و١٠٠٪، ما يجعله مناسبًا تمامًا للعمليات الدقيقة الصارمة مثل تشغيل الثقوب الميكروسكوبية، ولحام الجدران الرقيقة، والنقش عالي الدقة.
٤. تهيئة غنية لمداخل/مخارج الصناعية لخطوط الإنتاج الآلية
مزوَّد بـ 20 قناة إدخال عالمية و18 قناة إخراج عالية القدرة (500 مللي أمبير)، ويمكن توصيله مباشرةً بالأجهزة الطرفية الآلية مثل أجهزة الاستشعار، والصمامات الكهرومغناطيسية، وأنظمة تحديد المواقع البصرية باستخدام كاميرات CCD، وميكانيكيات التحميل/التفريغ دون الحاجة إلى وحدات محولات إضافية. وهو يدعم الربط متعدد المحاور مع منصات الحركة المؤازرة (Servo) ومنصات الحركة بالخطوات (Stepping)، ما يمكِّن من تشغيل أنماط الإنتاج التلقائي الكاملة مثل المعالجة أثناء الحركة (Flying Processing)، والمعالجة المبنية على التحديد البصري للمواقع (Visual Positioning Processing)، والمعالجة التعاونية مع الروبوتات (Robot Collaborative Processing).
٥. تصميم عتادي صناعي للتشغيل المستمر على مدار ٢٤ ساعة/٧ أيام في الأسبوع
باعتماد حل عتادي صناعي مقاوم للتداخلات الكهرومغناطيسية، فإنه يدعم نطاق جهد واسع يتراوح بين ١٢–٢٤ فولت والتيار العالي بسعة ٥ أمبير، مما يجعله قادرًا على التكيُّف مع البيئات الكهرومغناطيسية المعقدة الناتجة عن معدات الليزر عالية القدرة. وبفضل التصميم المتكامل للبرمجيات والعتاد، لا يتطلب هذا النظام حاسوبًا صناعيًّا عالي المواصفات، ويتميَّز بمعدل انخفاضٍ منخفضٍ في الأعطال، ويدعم التشغيل غير المنقطع لمدة ٧×٢٤ ساعة ضمن خطوط الإنتاج الصناعية، ما يمنحه قدرة تكيُّف صناعية قوية.
معايير الأداء
 |
 |
- هندسة الاتصالات : إيثرنت صناعي بسرعة جيجابت، وأقصى مسافة اتصال فعالة تبلغ ١٠٠ متر
- بروتوكول تحكم الغالفو : XY2-100، XY2-100_FB (بنظام حلقة مغلقة)
- وضع تحكم الليزر : تعديل دقيق لعرض نبضات التيار المستمر (PWM)، مع دعم خرج الليزر في الوضعين المستمر والنبضي
- دقة التزامن : مزامنة على مستوى النانوثانية بين نظام الغالفو ونظام الليزر
- تكوين المدخلات/المخرجات : ٢٠ مدخلًا عالميًّا، و١٨ مخرجًا عاليَ الطاقة (٥٠٠ مللي أمبير)
- مواصفات مصدر الطاقة : مصدر طاقة صناعي واسع النطاق يتراوح جهده بين +١٢ إلى ٢٤ فولت، وبتيار ٥ أمبير
- الليزرات المتوافقة : يدعم جميع أنواع الليزر الشائعة، بما في ذلك الليزر الأليافي، والليزر فوق البنفسجي (UV)، وليزر ثاني أكسيد الكربون (CO₂)، وليزر الياغ (YAG)، والليزر المستمر (CW)، والليزر ذي النبضات القصيرة المُبردة (QCW)
- إمكانية التوسع : يدعم التوسّع عبر وحدات المدخلات/المخرجات ووحدات التحكم في الحركة، ويتوافق مع التحكم المرتبط بعدة محاور
- استقرار التشغيل : من الدرجة الصناعية لمكافحة التداخل الكهرومغناطيسي، ويدعم التشغيل المستمر لمدة 7×24 ساعة
نطاق التطبيق
 |
 |
1. قطاع الطاقة الجديدة
يُستخدم على نطاق واسع في لحام أطراف بطاريات الطاقة، والأغطية العلوية، والموصلات المرنة، ولحام تغليف وحدات بطاريات الليثيوم، وكذلك معالجة المكونات خفيفة الوزن والأجزاء الدقيقة للمركبات الكهربائية والهجينة باستخدام الليزر، بما يلبي معايير الإنتاج العالية الدقة والاتساق المطلوبة في منتجات الطاقة الجديدة.
2. قطاع إلكترونيات الاتصالات والكمبيوتر والاستهلاكية (3C)
مناسب لعمليات لحام الليزر، والوسم، والقص الدقيق لإطارات الهواتف المحمولة الوسطى، ووحدات الكاميرا، وإطارات الشاشات، والمكونات الإلكترونية الدقيقة. كما يدعم حفر الثقوب الميكروية ونقش الدوائر على لوحات الدوائر المطبوعة (PCB)، مما يضمن بدقة عالية دقة المعالجة ومعدل العائد في إنتاج المنتجات الإلكترونية.
3. قطاع تصنيع المركبات
ينطبق على لحام ونقش أجزاء هيكل المركبة بالليزر، وتروس علبة التروس، وقضبان انزلاق المقاعد، وأجزاء المعدات الدقيقة للمركبات، مع الامتثال لمعايير المعالجة الصناعية عالية القوة وعالية الاستقرار لمكونات المركبات.
٤. صناعة المعالجة الدقيقة العامة
يشمل النقش الدقيق، والثقب، والقطع، والوسم لمختلف المواد مثل الأجهزة الطبية، ومعدات القوالب، والمجوهرات، والخزف، والياقوت الأزرق. ويمكن دمجه بسرعة في خطوط الإنتاج الليزرية الآلية لتحقيق معالجة تلقائية بالكامل تشمل الوسم أثناء الحركة والموضع البصري.
