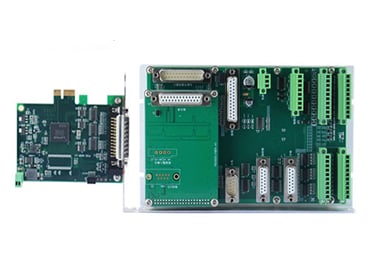

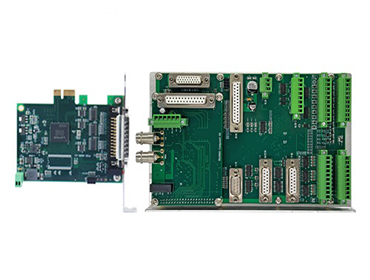

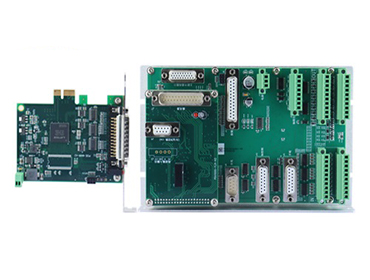

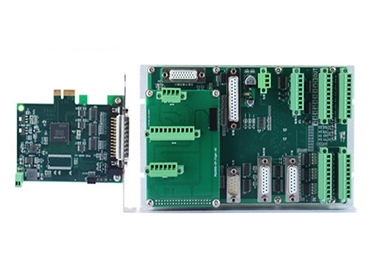

بطاقة تحكم ليزر جالفو من سلسلة بندنغ الذكية PDU2000

ميزات المنتج

1. حافلة PCIe عالية السرعة والتحكم المغلق في ماسحات الجالفو

   تستخدم واجهة PCIe القياسية ذات زمن الوصول المنخفض وعرض النطاق الترددي العالي لمعالجة سريعة ودقيقة للغاية. وتدعم بطبيعتها بروتوكولي XY2-100 وXY2-100_FB، ما يمكّن من المراقبة الفورية في حلقة مغلقة لماسحات الجالفو، وبالتالي تحسين استقرار التشغيل ودقة التكرار في تحديد المواضع بشكل كبير.
2. توافق كامل مع أجهزة الليزر ومزامنة على مستوى النانوثانية

   متوافق مع الليزر الرئيسي الشائع، بما في ذلك ليزر الألياف، وليزر QCW، وليزر YAG، وليزر CO₂، وليزر الأشعة فوق البنفسجية (UV)، ويغطي علامات تجارية مثل IPG وRaycus وMaxphotonics وJPT. مزوَّدٌ بمخرج ليزر عالي الدقة يعتمد على تعديل عرض النبضة (PWM). وأدنى عرض للنبضة يصل إلى ٠٫٠٢ مايكروثانية، وأقصى تردد تشغيلي يصل إلى ١٠ ميغاهيرتز. وتتم مراقبة دقة التزامن بين نظام الليزر ونظام المرايا المنحرفة (Galvo) ضمن مستوى النانوثانية.
3. منافذ إدخال/إخراج غزيرة ومُوسَّعة للحركة

   مجهَّز بـ ٢٠ قناة إدخال عامة و١٨ قناة إخراج عالية القدرة (٥٠٠ مللي أمبير)، مما يجعله مناسباً لمختلف الأجهزة الطرفية الآلية. ويشمل واجهة تحكُّم مدمجة لثلاثة محاور تدعم الربط بين محورين وستة محاور، ويمكن توسيعها لتناسب منصات المحركات المؤازرة (Servo) والمحركات الخطوية (Stepping Motor). كما تم تخصيص منفذَي RS232 مزدوجين لتشغيل كاميرا CCD دون اتصال بالشبكة وللاتصال التسلسلي المخصص. ويدعم أيضاً تقسيم شعاع الليزر عالي السرعة (١/٤/٨/١٦ قناة) لتحقيق المعالجة المتكاملة متعددة المحطات.
4. موثوقية عالية المستوى

   يوفر طاقة كهربائية بجهد ±15 فولت والتيار 5 أمبير، مع أداء ممتاز في مقاومة التداخل الكهرومغناطيسي، مما يجعله مناسبًا للبيئات الكهرومغناطيسية المعقدة المستخدمة في لحام وقطع الليزر عالي القدرة. ويدعم وضع العلامات أثناء الحركة (Flying Marking)، والموضع البصري (Visual Positioning)، والتحكم المغلق الحلقة في الطاقة، وهو مدمج تمامًا في خطوط الإنتاج الآلية.

المواصفات الفنية

• واجهة الحافلة: PCIe
• بروتوكول الجالفو: XY2-100، XY2-100_FB (مغلق الحلقة)
• وضع تحكم الليزر: تعديل عرض النبضة (PWM)؛ عرض النبضة: 0.02 مايكروثانية ~ 10 ميغاهيرتز؛ طاقة الليزر: قابلة للضبط بين 0% و100%
• تكوين المدخلات/المخرجات: 20 مدخلًا، و18 مخرجًا عالي القدرة (500 ملي أمبير)
• التحكم في الحركة: واجهة ثلاثية المحاور، وتدعم الربط بين 2 إلى 6 محاور
• واجهة الاتصال: منفذان RS232، وإيثرنت (اختياري)
• مصدر الطاقة: ±15 فولت/5 أمبير؛ طاقة تغذية مساعدة: +12~24 فولت
• قدرة الليزر القابلة للتطبيق: 500 واط ~ 4 كيلوواط (لحام وقطع)
• دقة التزامن: ≤100 نانوثانية

نطاق التطبيق

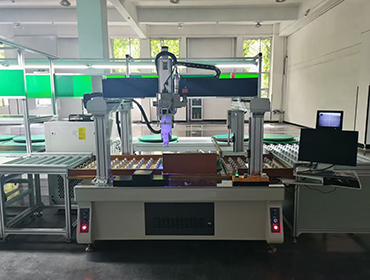

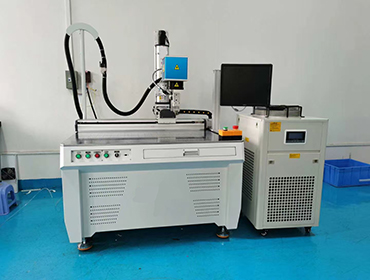

اللحام بالليزر (التطبيق الأساسي)

• صناعة الطاقة الجديدة: لحام أطراف بطاريات الطاقة، والأغطية العلوية، والموصلات المرنة
• إلكترونيات الاتصالات والكمبيوتر والاستهلاكية (3C): لحام الإطارات الوسطى للهواتف المحمولة، ووحدات الكاميرا، والأجزاء الهيكلية الدقيقة
• صناعة السيارات: لحام هيكل الجسم، ولحام التروس في علب التروس، ولحام قضبان الانزلاق لمقاعد الركاب

القطع والثقب بالليزر

• القطع الدقيق للألواح الرقيقة: صفائح الفولاذ المقاوم للصدأ، والألومنيوم، والنحاس (بسمك ٠٫١–٣ مم)
• تصنيع الثقوب الميكروسكوبية: ثقب لوحات الدوائر المطبوعة (PCB)، والخزف، والياقوت

وضع العلامات بالليزر والنقش

• الوسم بتنسيق كبير وبسرعة عالية: وسم طائر، ووسم على أسطح منحنية ثلاثية الأبعاد
• النحت الدقيق: القوالب، والمجوهرات، والأجهزة الطبية
