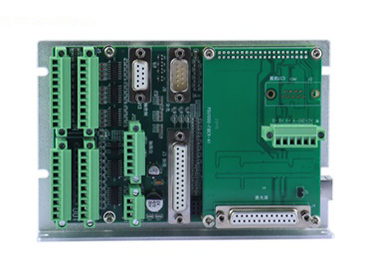

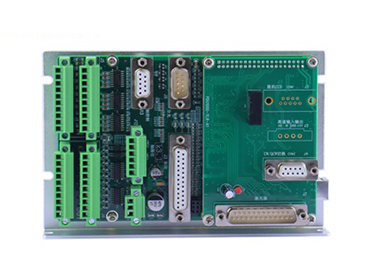

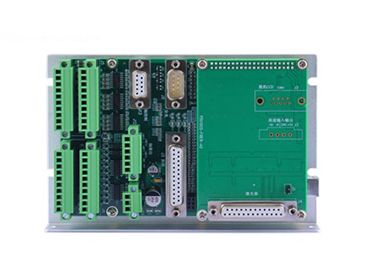

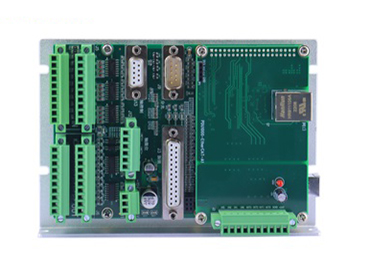

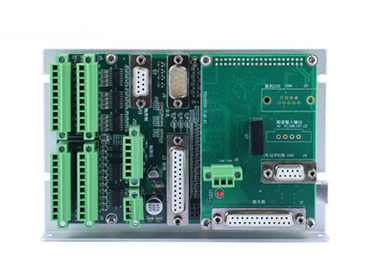

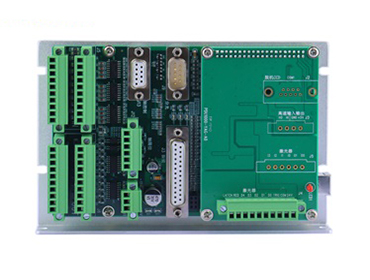

بطاقة تحكم لحام الليزر بذكاء بندنغ PDU1000

الميزات الفنية

• هيكل عتادي متين:


  يستخدم رقاقة ASIC مخصصة تتمتع بقدرة فائقة على مقاومة التداخل في البيئات الكهرومغناطيسية الصناعية القاسية.

  مزوَّد بتقنية الاتصال عالي السرعة عبر منفذ USB2.0، مع دعم وظيفة التوصيل والتشغيل الفوري (Plug-and-Play) والتبديل الساخن (Hot-swap).

  تغذية مباشرة للمرشحات الضوئية (Galvanometers) بواسطة مصدر طاقة ±15 فولت/5 أمبير، مما يبسِّط التوصيلات ويقلل التكاليف.
• تحكم عالي الدقة في الليزر والحركات:

  دورة تحديث المرشحات الضوئية على مستوى 10 ميكروثانية تضمن تتبعًا دقيقًا للمسار.

  إخراج ليزر باستخدام تعديل عرض النبضة (PWM) مع أقل عرض نبضة 0.02 ميكروثانية وأقصى تردد 10 ميغاهيرتز لضبط دقيق للطاقة.

  متوافق مع المرشحات الضوئية ذات الحلقة المفتوحة XY2-100 والمرشحات ذات الحلقة المغلقة XY2-100_FB، مع مراقبة حالة التشغيل في الوقت الفعلي.
• واجهات غزيرة وقابلة للتوسُّع:

  20 مدخلًا رقميًّا و18 مخرجًا رقميًّا، منها 8 قنوات إخراج عالي الطاقة بسعة 500 مللي أمبير لمطابقة المدخلات/المخرجات الآلية.

  وحدة تحكم حركية مدمجة ثنائية المحور تتيح عمليات لحام معقدة بالربط مع محاور خارجية.

  تدعم المنفذان التسلسليان RS232 المزدوجان التشغيل دون اتصال والاتصال المخصص.

  يُحقّق وحدة التقسيم الضوئي عالية السرعة الاختيارية معالجة متعددة المحطات عبر أوضاع التقسيم الزمني، والتقسيم حسب الطاقة، والتقسيم عالي السرعة.
• برنامج سهل الاستخدام وتكيف مع العمليات:

  يدعم الواجهة الرسومية (GUI) استيراد ملفات CAD وتحرير المسار وتخزين المعايير.

  يدعم أوضاع اللحام المستمر، واللحام النبضي، واللحام المركب، بما يتوافق مع الليزر الألياف QCW/مستمر (CW)، وليزر YAG، وليزر MOPA.

  شكل موجة الليزر قابل للتخصيص مع معايير متعددة الأجزاء للطاقة والزمن لتناسب مواد لحام متنوعة.

الخصائص الرئيسية

التطبيقات النموذجية

• لحام الليزر الدقيق

  بطاريات الطاقة الجديدة: لحام الألواح (Tabs) والأغطية والقوالب الخارجية (Shells)

  الإلكترونيات الاستهلاكية: لحام هيكل الهاتف المحمول، ووحدة الكاميرا ومنفذ الـ USB

  أجزاء السيارات والتجهيزات المعدنية: لحام التروس وأجهزة الاستشعار والصمامات بغرض الإحكام
• التكامل الإنتاجي الآلي

  متصل بنظام PLC ونظام المحركات servo لتحقيق اللحام الطائر (Flying Welding) والتشغيل متعدد المحطات

  متوافق مع نظام تحديد المواقع البصري CCD لتصنيع عالي الدقة في قطاعات الإلكترونيات الاستهلاكية (3C) وقطاع الطاقة الجديدة
• لحام العمليات الخاصة والمواد

  لحام النحاس الرقيق والألومنيوم والفولاذ المقاوم للصدأ مع تشوه حراري منخفض

  لحام المعادن غير المتجانسة مع ربط معدني مُحسَّن

  لحام هجين مركب بالليزر والقوس
