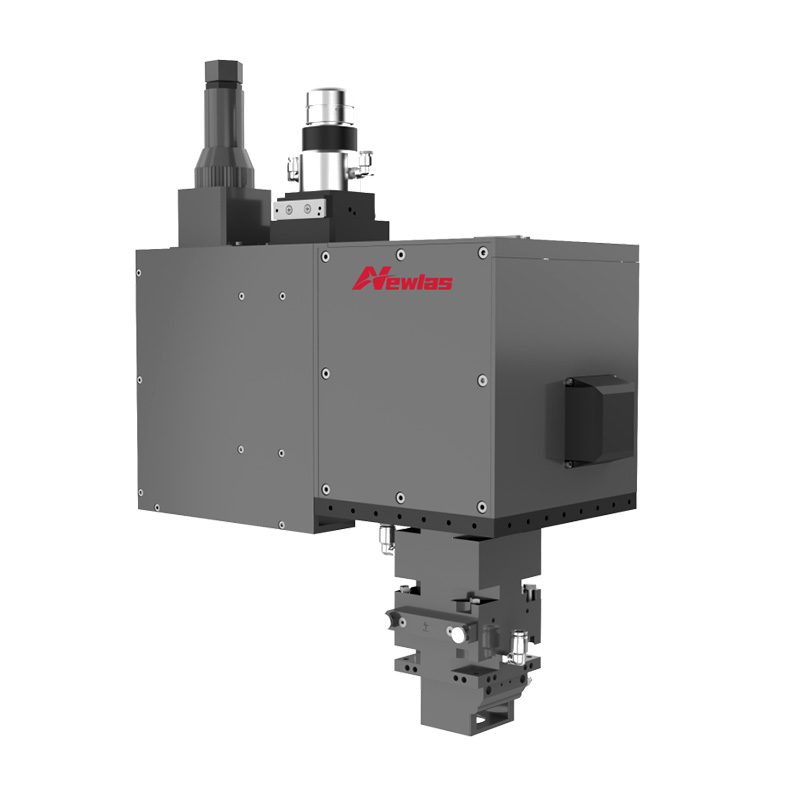

نظام كشف اختراق اللحام الترددي NewOCT

الوصف

ال نظام كشف اختراق اللحام الترددي NewOCT هي حل لحام ديناميكي يدمج قياس الليزر عالي الدقة منخفض التماسك لـ مراقبة عمق الاختراق في الوقت الفعلي عبر الإنترنت لمختلف المعادن، بما في ذلك النحاس والألومنيوم والفولاذ.
من خلال الجمع بين اللحام وكشف العمق في نظام واحد، فإنه يضمن جودة ممتازة للحام وثبات العملية والتحكم المبسط في الإنتاج.

التفاصيل الفنية

• دقة قياس عمق الاختراق: < 0.02 مم

• مدى قياس عمق الاختراق: ≤ 12 مم

• دقة الكشف: ≤ 10%

• أنواع الليزر المتوافقة: ليزر أحادي الوضع، وليزر متعدد الأوضاع، وليزر بقعة حلقة (ring-spot)

• معدل قدرة الليزر: حتى 8 كيلوواط في التشغيل المستمر

• بروتوكولات الاتصال المدعومة: Modbus TCP، Profinet (PN)، EtherNet/IP (EIP)

• الوحدات الاختيارية: كشف تلوث العدسة الواقية

• البرمجيات: برنامج كشف OCT لحام الأقطاب والغلاف، قابل للتخصيص وفقًا لاحتياجات خط الإنتاج

المواصفات

• مراقبة مستمرة لعمق الاختراق في الوقت الفعلي – وحدة OCT Metrix المدمجة تضمن التحكم المستمر في الجودة أثناء عملية اللحام.

• تنبيه تلوث العدسة الواقية – وحدة كشف اختيارية تمنع فقدان الطاقة وعيوب اللحام الناتجة عن تلوث العدسة.

• استقرار عالٍ – مواد وطلاءات بصرية ممتازة مع تأثير حراري ضئيل، تدعم اللحام عالي القدرة لفترة طويلة.

• التوافق الواسع – يعمل مع العلامات التجارية الرئيسية المحلية والدولية للليزر.

• التواصل المرن – يدعم بروتوكولات اتصال صناعية متعددة للتكامل مع أنظمة MES.

• التحكم الدقيق – وحدة تحكم مخصصة لتشغيل اللحام والكشف بشكل متزامن.

تطبيقات

• صناعة السيارات – أطراف البطارية، لحام الغلاف، المكونات الهيكلية

• تصنيع الإلكترونيات – اتحاد المعادن بدقة مع سيطرة صارمة على الجودة

• مكونات الطيران والفضاء – لحامات عالية القوة وخالية من العيوب

• التصنيع الصناعي – لحام النحاس، الألومنيوم، والصلب مع التحقق من الاختراق

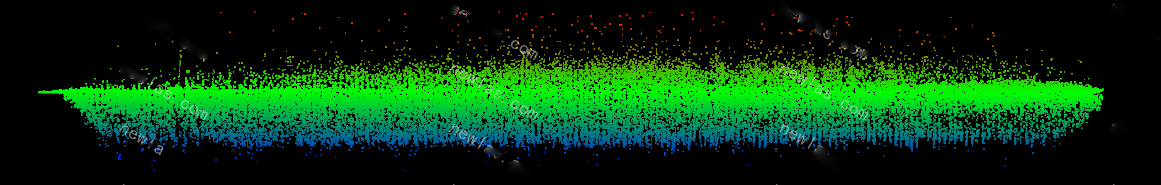

نقطة انصهار ثلاثية الأبعاد لتطبيقات سحابة النقاط

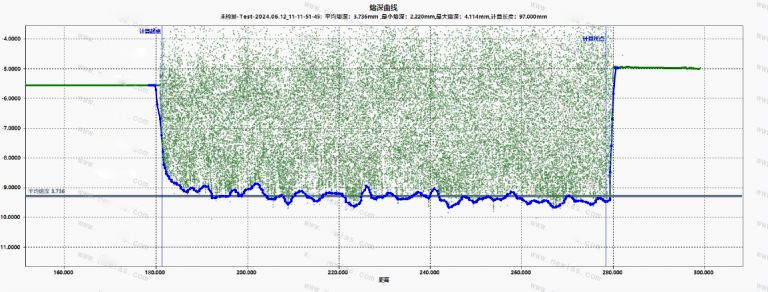

منحنى عمق الانصهار
