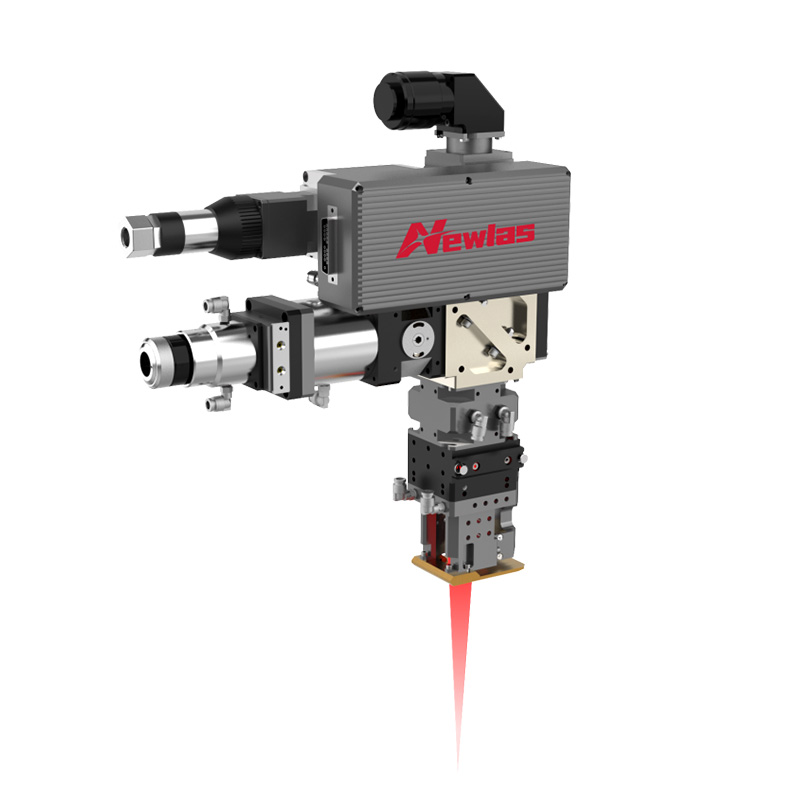

نظام كشف اختراق اللحام ذي التركيز الثابت NewOCT

الوصف

ال نظام كشف اختراق اللحام ذي التركيز الثابت NewOCT هو حل لحام ساكن استنادًا إلى دقة عالية قياس انخفاض التماسك بالليزر التقنية. إنها تتيح مراقبة وقتية ومتصلة لعمق الاختراق لأنواع مختلفة من المعادن، بما في ذلك النحاس، الألومنيوم، والصلب، مع دمج اللحام واكتشاف العمق في نظام واحد.
مثالي لحامات الإغلاق، لحام أقطاب البطاريات، وحامات الغلاف، حيث يضمن تحكمًا دقيقًا في الجودة في بيئات إنتاج صعبة.

المميزات

• اللحام والكشف المتكاملان – مراقبة الاختراق الزمنية أثناء اللحام تلغي الحاجة للفحوصات المنفصلة.

• مراقبة تلوث العدسة – الوحدة الاختيارية تُحذّر من تلوث العدسة قبل أن يؤدي إلى فقدان الطاقة أو عيوب في اللحام.

• استقرار حراري عالي – المواد والطلاءات البصرية الممتازة تقلل من التأثيرات الحرارية، حتى في 8 كيلوواط لحام مستمر .

• توافق ليزر واسع النطاق – يدعم الليزر أحادي الوضع (Single-mode) ومتعدد الأوضاع (Multi-mode) وليزر البقعة الحلزونية (Ring-spot) من العلامات التجارية المحلية والدولية الرئيسية.

• الاتصال المرن – يدعم بروتوكولات Modbus TCP وProfinet (PN) وEtherNet/IP لتكامل سلس مع أنظمة MES.

التفاصيل الفنية

• دقة عمق الاختراق: < 0.02 مم

• نطاق القياس: ≤ 12 مم

• دقة الكشف: ≤ 10%

• توافق الليزر: وضع واحد، وضع متعدد، بقعة حلزونية

• قدرة المعالجة: حتى 8 كيلوواط في التشغيل المستمر

• وحدة اختيارية: كشف تلوث العدسة الواقية

• بروتوكولات الاتصال: Modbus TCP، PN، EtherNet/IP

المواصفات

• تكنولوجيا التحكم: وحدة تحكم مخصصة للحام والكشف المزامن؛ دعم الوظائف المخصصة؛ تحكم دقيق في الحزمة.

• تقنية البرمجيات: برنامج كشف OCT مخصص لحام القطب والغلاف؛ قابلة للتكيف مع متطلبات خط الإنتاج.

• تكنولوجيا البصريات: مكونات وبنيات بصريّة مصممة حسب الطلب ومُحسَّنة لكشف التصوير الطبقي المقطعي البصري (OCT)؛ مراقبة تلوث اختيارية.

• تكنولوجيا الأجهزة: رأس لحام بؤري ثابت مخصص مع بصريات وعُدَس ومحرّكات مُحسَّنة؛ نماذج قابلة للتخصيص؛ واجهات قياسية.

تطبيقات

• لحام ختم المحابس

• لحام أقطاب البطاريات

• لحام الغلاف الخارجي

• اتحاد المعادن الدقيقة في صناعات السيارات والإلكترونيات والتصنيع الصناعي

نقطة انصهار ثلاثية الأبعاد لتطبيقات سحابة النقاط

منحنى عمق الانصهار
