جهاز حفر ثقوب دقيقة بالليزر عالي الدقة - قطر أدنى للثقب 0.02 مم + دقة تحديد المواقع ±0.01 مم + محرك خطي - متخصص في معالجة الثقوب الدقيقة للمنتجات الإلكترونية الاستهلاكية/الأجهزة الطبية/الصناعات العسكرية/الفضائية
وصف المنتج

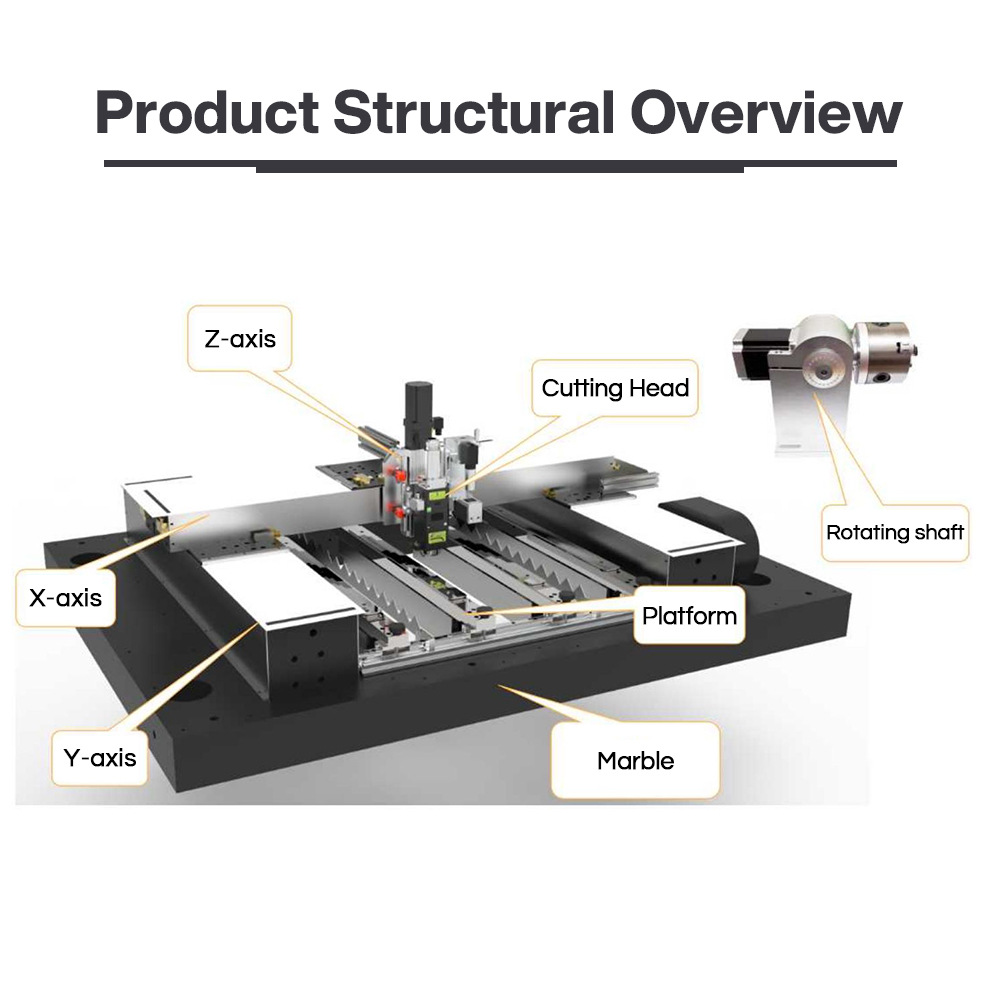

يركز الجهاز على السرعة العالية والدقة العالية قطع والحفر الدقيق للمواد المعدنية، بما في ذلك الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والفولاذ التنغستني، وسبائك الألومنيوم، وسبائك التيتانيوم، والنحاس، إلخ. ويمكن أن يصل قطر الحفرة الصغيرة إلى 0.02-0.03 مم، ليصل بذلك إلى المستوى المتقدم محليًا. ويتبنى منصة دقة من الرخام وبنية متكاملة مغلقة على شكل بوابة، مقترنة بمحرك خطي مستورد، وسكة توجيه عالية الدقة ومقياس شبكة دقيق بحجم 0.5 مايكرومتر بنظام تغذية راجعة مغلق بالكامل، مما يوفر دقة في تحديد المواقع قدرها ±0.01 مم، ودقة تكرار في تحديد المواقع قدرها ±5 مايكرومتر، ويضمن دقة المعالجة واستقرارها.

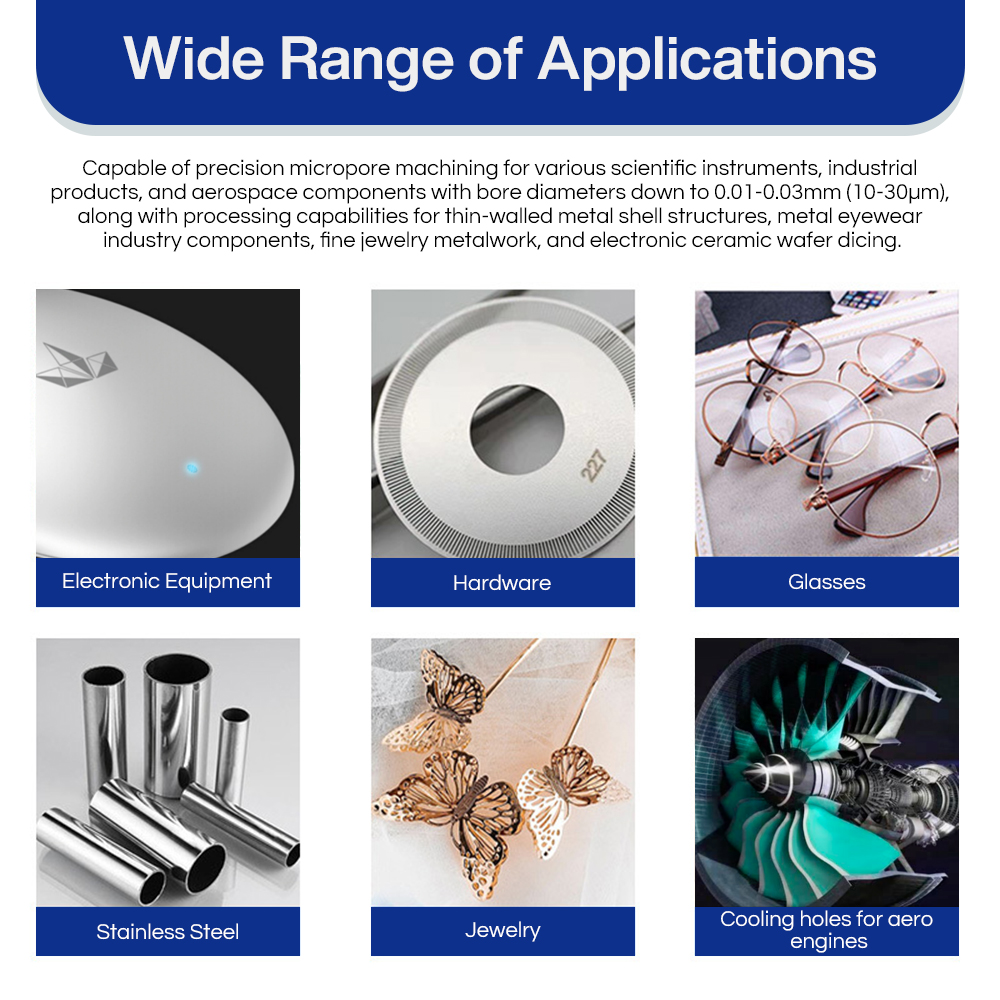

تتميز طريقة المعالجة غير التلامسية بتأثير حراري منخفض، وتشوه موضعي ضئيل للقطعة ولا يوجد تشوه ميكانيكي، مع شق ضيق وسطح قطع ناعم خالٍ من الحدبات. ومجهزة ببرنامج احترافي للبرمجة التلقائية، وشاشة لمس LCD ملونة مقاس 17 بوصة، وواجهات متعددة، مما يتيح نقل ملفات سهل ويُمكن من التنسيق اليدوي أو التلقائي. وتُستخدم على نطاق واسع في عمليات المعالجة مثل ثقوب الشفافية للأجهزة القابلة للارتداء في مجال 3C، والثقوب الدقيقة في صفائح التبخير، والمرشحات المعدنية، وثقوب التبريد في محركات الطائرات، والثقوب الصغيرة في المنتجات العسكرية، وهي حل فعال في مجال التصنيع الدقيق.
مواصفات المنتج
| فئة المعلمات | المعالم المحددة |
|---|---|
| معلمات الليزر الأساسية | - الطول الموجي للليزر: 1060-1080 نانومتر - قوة الليزر: 150 واط - تردد الليزر: 1-5000 هرتز (قابل للتعديل) |
| معالم الدقة ونطاق المعالجة | - المساحة الفعالة للقطع: 600×600 مم - دقة تحديد الموقع: ±0.01 مم - دقة إعادة تحديد موقع المحور X/Y: ±5 مايكرومتر - دقة الحفر: ±0.01 مم - الحد الأدنى لقطر الثقب (يعتمد على سمك المادة): ≥0.02-0.03 مم - سمك مادة المعالجة: 0.1-1 مم |
| معلمات الحركة والسرعة | - طريقة النقل: محرك خطي مستورد + مسطرة شبكة 0.5 مايكرومتر - سرعة المعالجة: 0-500 مم/ث - الحد الأقصى للسرعة المتحركة: 60 م/دقيقة |
| معلمات الشكل والاستهلاك الكهربائي | - الطاقة الكلية للجهاز (باستثناء المروحة): ≦5 كيلوواط - الوزن الكلي للجهاز: حوالي 1600 كجم - الأبعاد الخارجية: 1800×1470×1890 مم (وفقاً للمنتج الفعلي) |
| معلمات البرنامج والواجهة | - تنسيقات الملفات المتوافقة: DXF أو DWG - واجهة التشغيل: شاشة لمس LCD ملونة مقاس 17 بوصة - الواجهات: واجهة USB، واجهة إيثرنت |
تفاصيل أخرى
1、تكوين المعدات والميزات

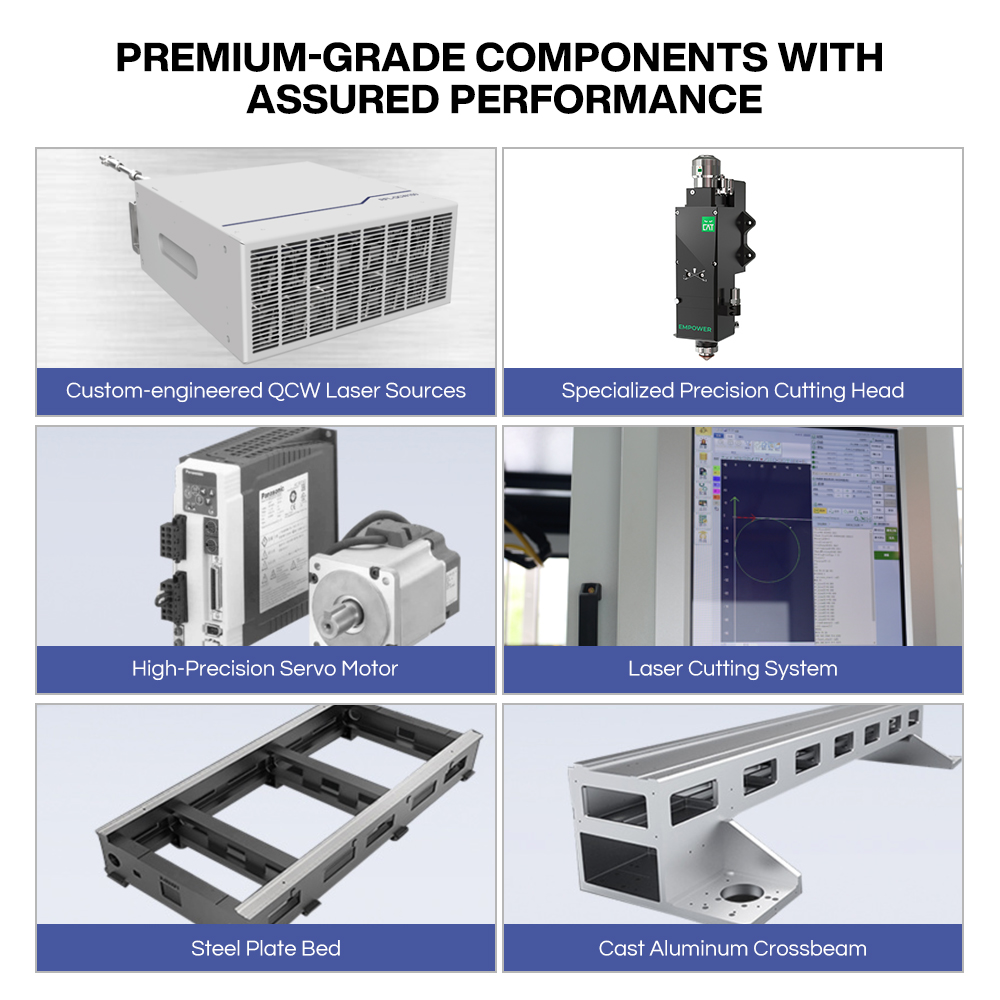

- التكوين الأساسي: ليزر ألياف مخصص من نوع QCW، رأس قطع دقيق خاص من شركة راي تولز السويسرية، نظام تحكم مغلق الحلقة من نوع حافلة من شركة AheadTechs الأمريكية، محرك خطي دقيق من شركة RT السويسرية + طاولة رخامية، سكك توجيه خطية دقيقة من شركة THK اليابانية، مسطرة شبكة دقيقة 0.5 مايكرون من إسبانيا، مكونات كهربائية من شركة شنايدر الفرنسية، إلخ.
- الميزات الأساسية: رأس قطع يستشعر بالقدرة الكهربائية يُعدّل ارتفاع القطع تلقائيًا وفقًا لتعرجات المادة؛ عملية غير تلامسية مع تأثير حراري ضئيل ولا تشوه ميكانيكي؛ برنامج احترافي للبرمجة التلقائية يدعم التجميع الأمثل (nesting)؛ صلابة عالية للجهاز، مقاومة جيدة للاهتزازات وتشغيل مستقر بسرعة عالية.
2、تكاليف التشغيل والمتطلبات البيئية
| تكاليف التشغيل | متطلبات البيئة |
|---|---|
| - تكلفة الكهرباء: حوالي 4.2 يوان/ساعة (عامل الإعداد 60%) - تكلفة الغاز المساعد: الأكسجين السائل 9 يوان/ساعة، النيتروجين السائل 26.7 يوان/ساعة، الهواء 5 يوان/ساعة - تكلفة المواد الاستهلاكية: حوالي 0.42 يوان/ساعة (عدسة واقية، فوهة قطع، جسم سيراميكي) | - متطلبات إمدادات الطاقة: تيار متردد 220 فولت، 50 هرتز، يُوصى باستخدام مصدر طاقة منظم بقدرة 30 كيلو فولت أمبير، واستقرار الجهد ±5% - درجة حرارة الغرفة: 10℃~30℃ (يُوصى باستخدام تكييف لضبط الفرق في درجة الحرارة ±2℃) - رطوبة الهواء: ≤75% - نقاء الغاز المساعد: الأكسجين ≥99.95%، النيتروجين ≥99.99% |
3. التشغيل والخدمة ما بعد البيع
- عملية التشغيل: استيراد ملفات المعالجة (بصيغة DXF/DWG) → التجميع الأمثل → تحديد معلمات المعالجة (التكرار، السرعة، قطر الثقب، إلخ) → بدء المعالجة التلقائية → فحص جودة الثقوب الصغيرة بعد الانتهاء
- الخدمة ما بعد البيع: ضمان مجاني لمدة سنة على الجهاز بالكامل، وصيانة مدى الحياة؛ رد خدمة العملاء خلال 24 ساعة؛ تدريب تقني مجاني لمدة 3-5 أيام حتى يتمكن المشغلون من استخدامه بشكل طبيعي؛ تحديثات مجانية للبرامج والعتاد بعد انتهاء فترة الضمان

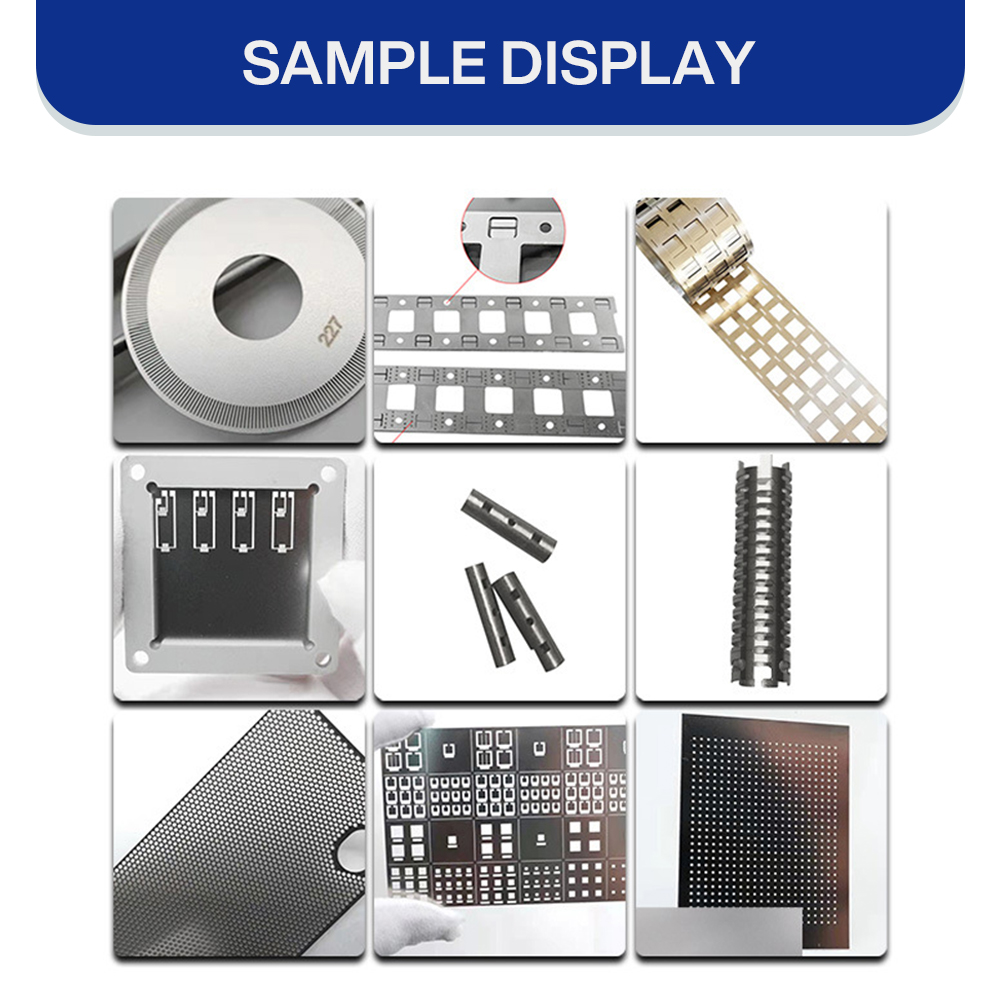

عرض العينة
