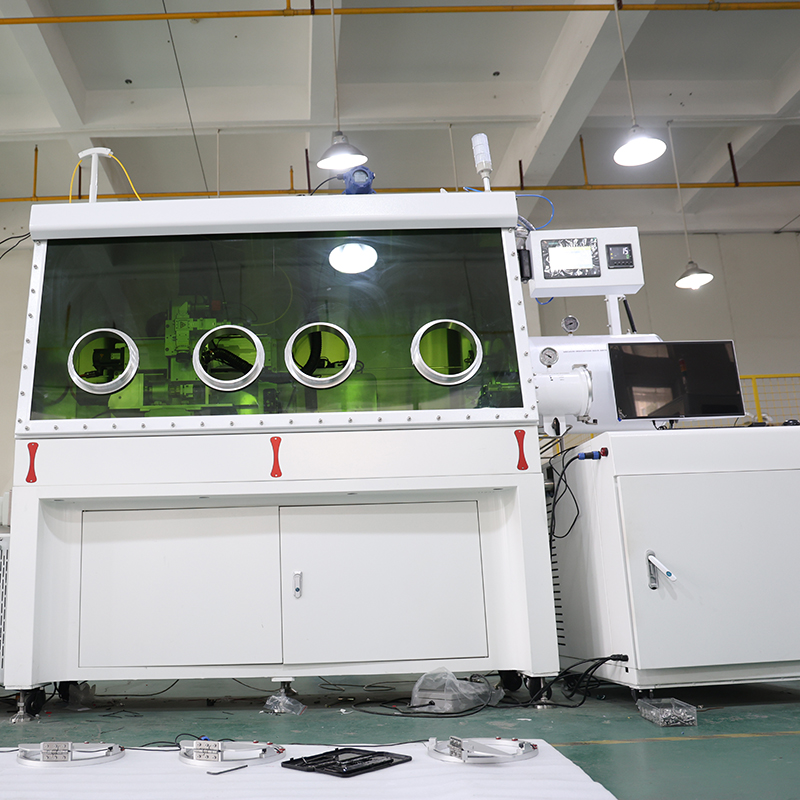

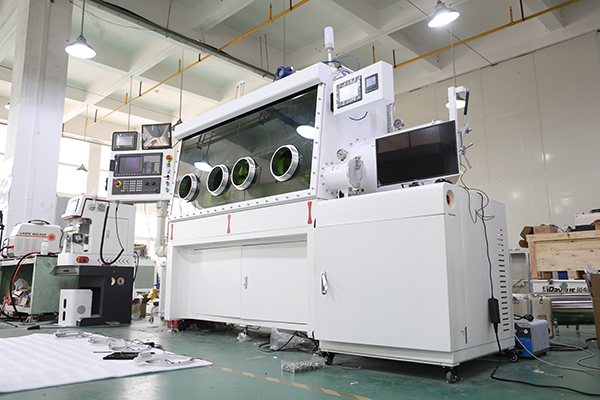

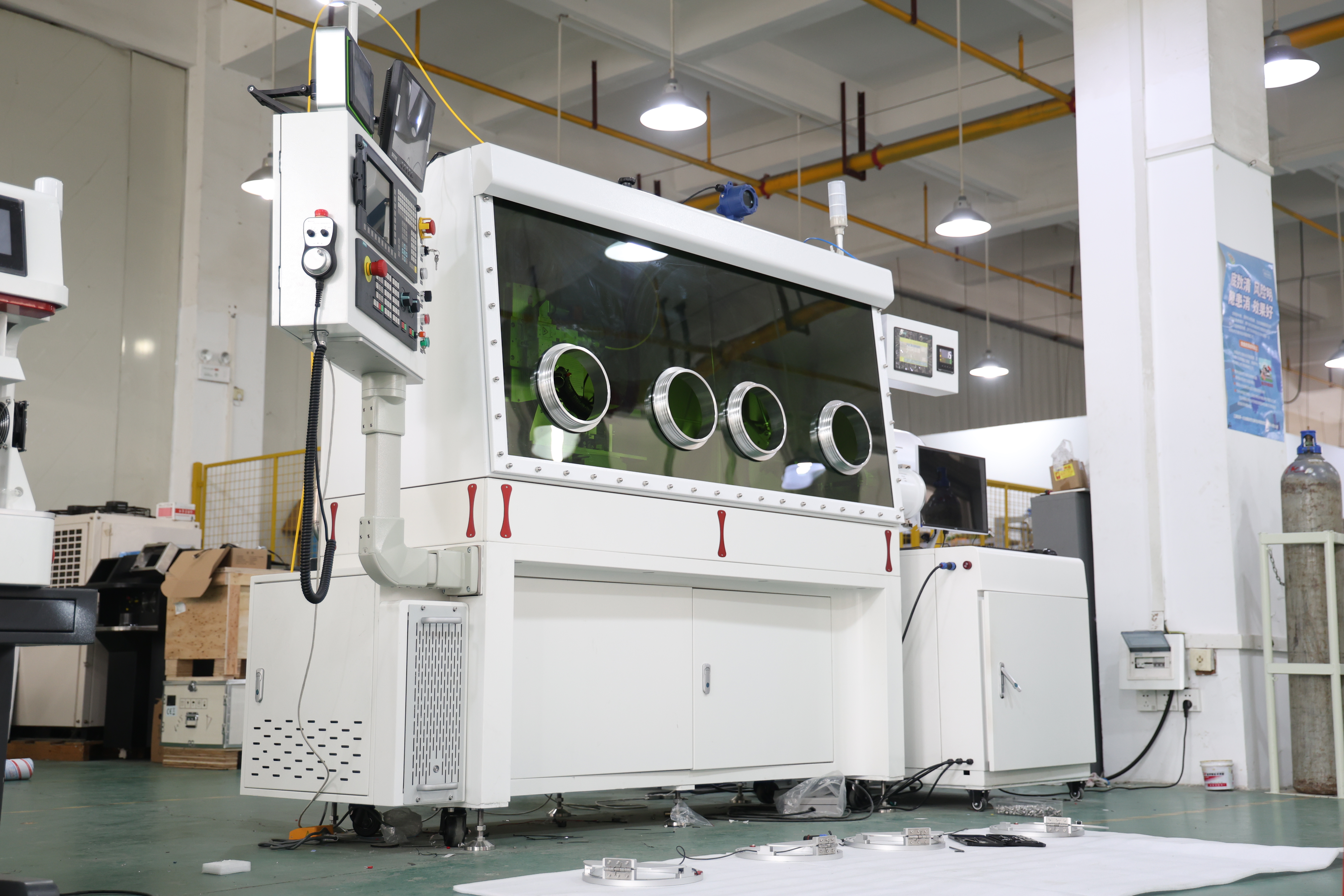

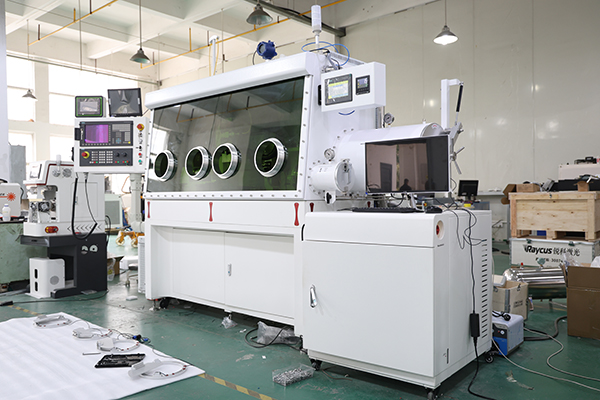

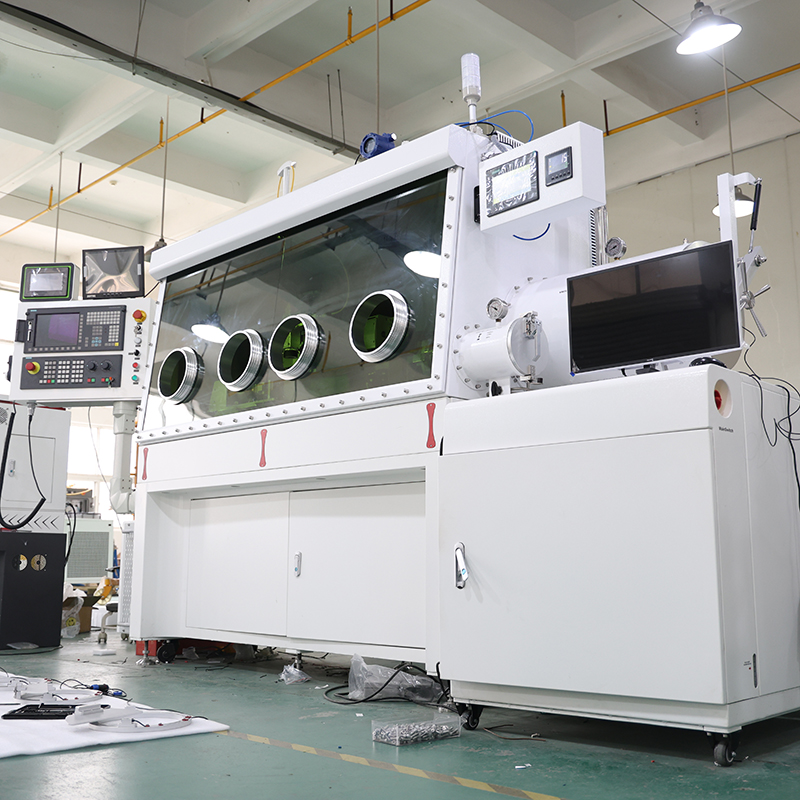

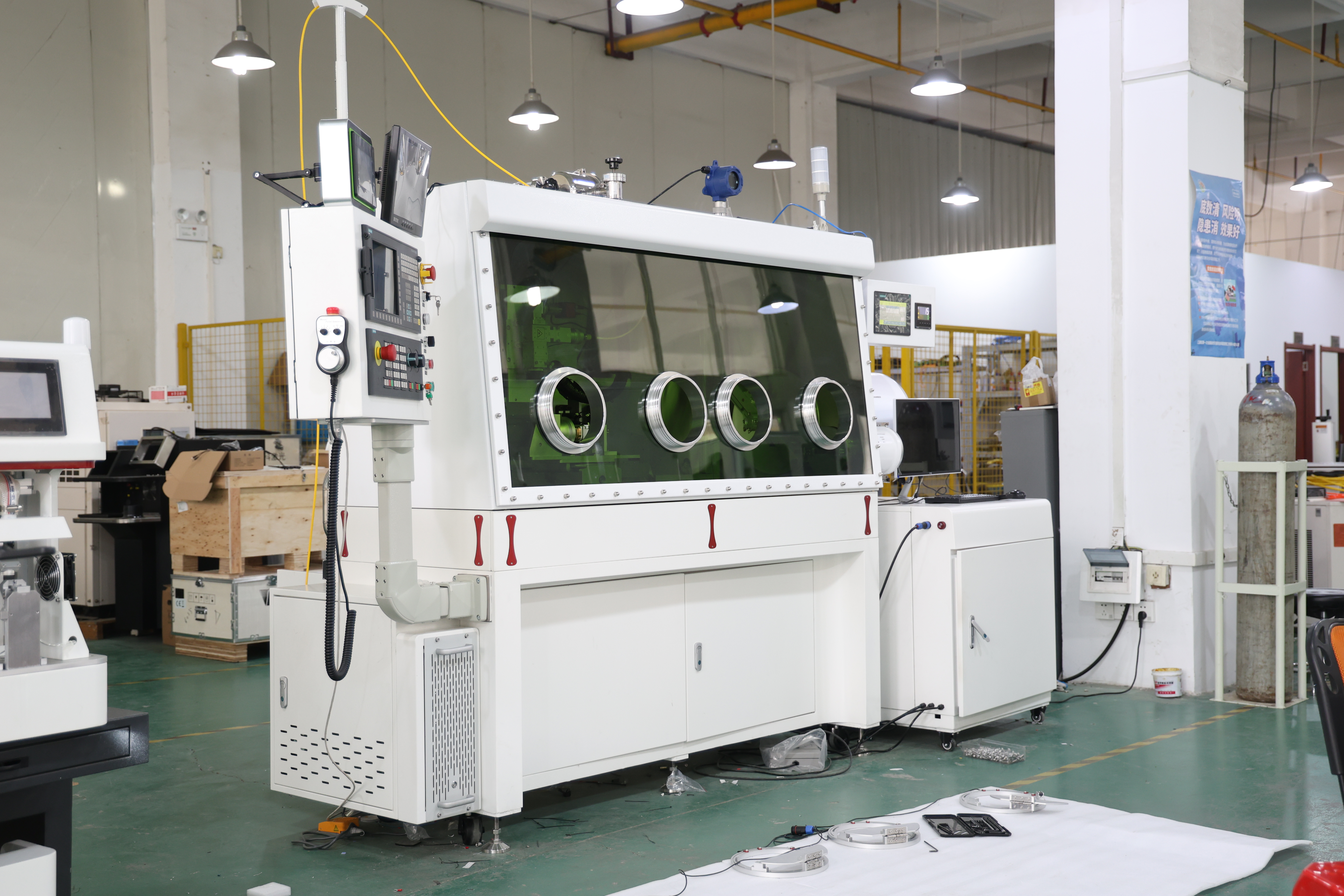

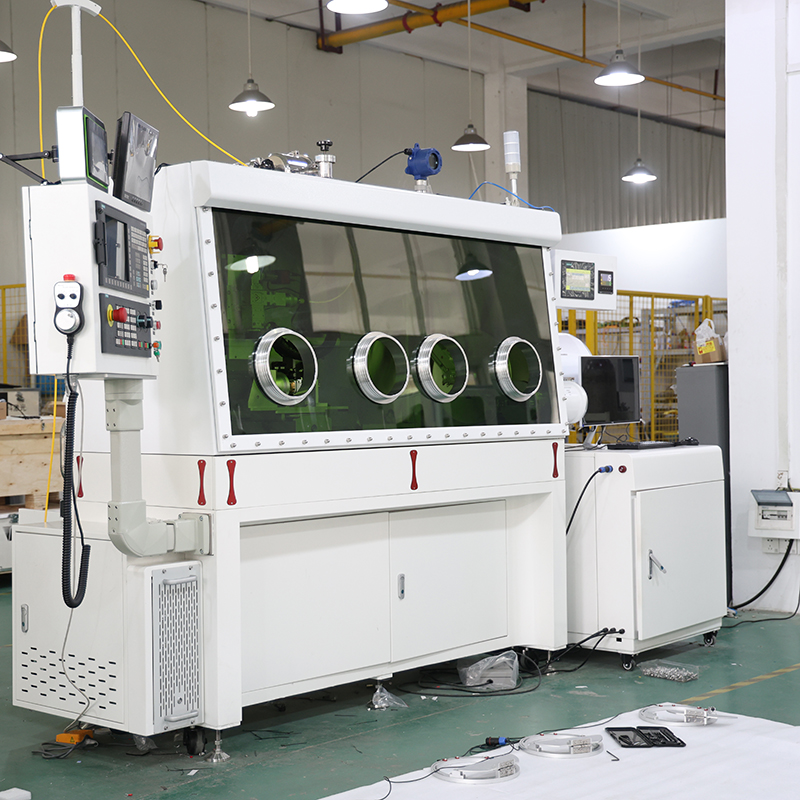

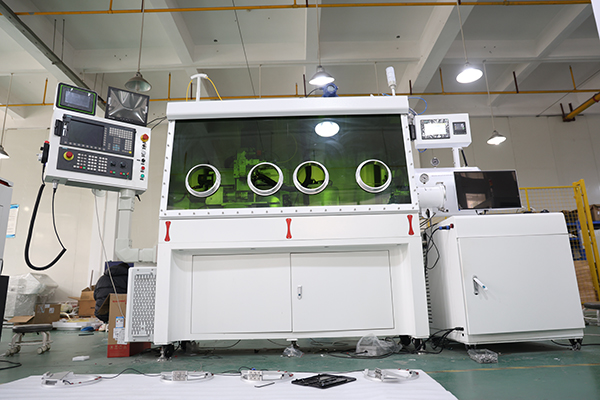

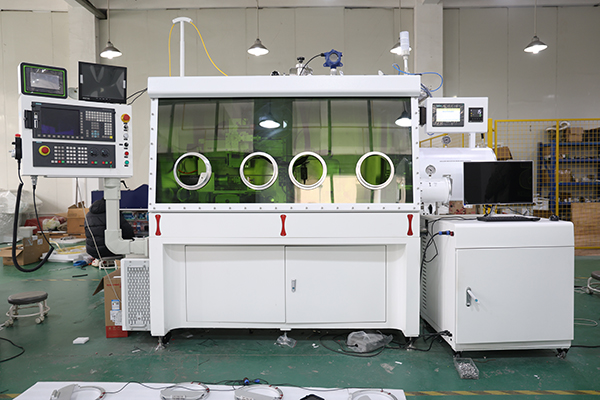

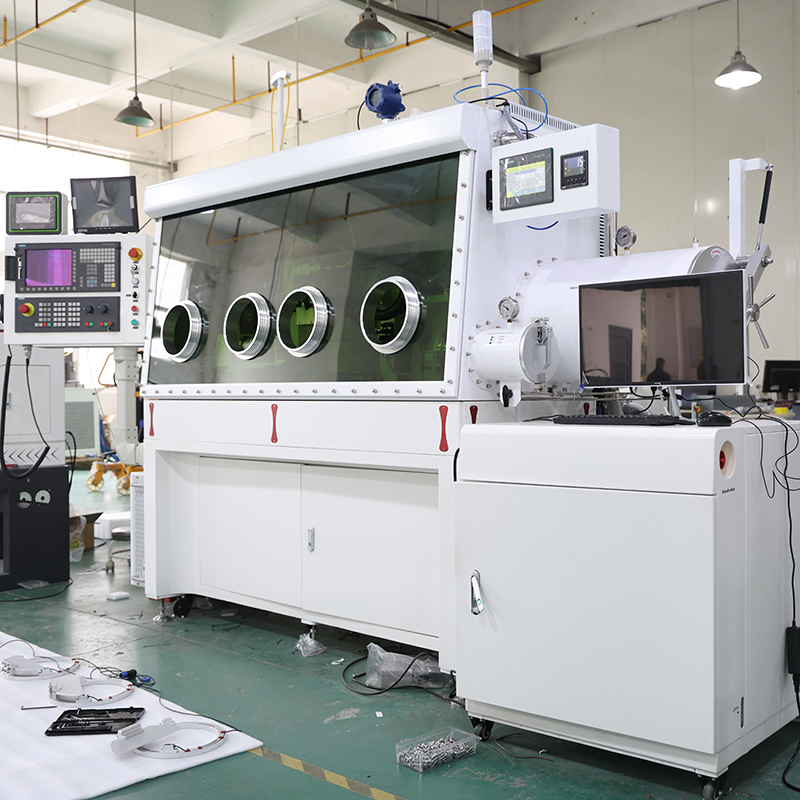

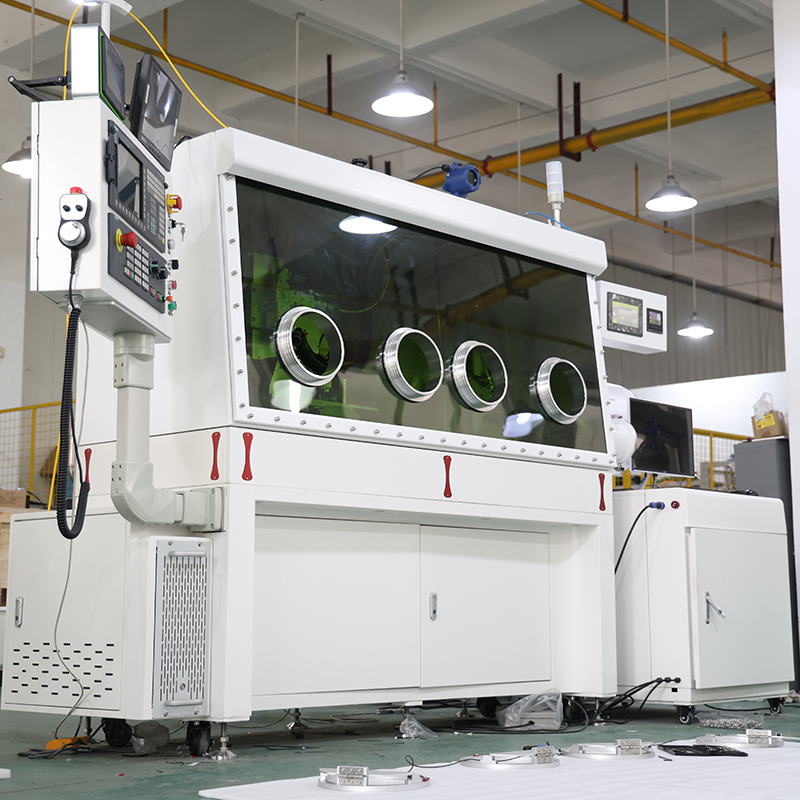

جهاز لحام بالليزر من سبائك التيتانيوم مغلق بشكل محكم
الميزات التقنية للمعدات
 |
 |
- تدمج الآلة صندوق قفازات مغلقًا مع ليزر ألياف نبضي من نوع Raycus QCW، بهدف معالجة عيوب الأكسدة والتشقق البارد أثناء لحام سبائك التيتانيوم. غرفة الفولاذ المقاوم للصدأ من النوع 304 لها معدل تسرب لا يتجاوز ٠٫٠٠١ حجميًا/ساعة. ونظام تنقية دوري يحافظ على محتوى الماء والأكسجين عند أقل من ١ جزء في المليون. وتُملأ الغرفة بالنيتروجين أو الأرجون أو الهيليوم لعزلها عن الهواء، ما ينتج عنها لحامات خالية من المسام وخالية من الأكسدة، وتتوافق مع معايير كشف التسرب وفق المواصفة GJB548B-2005.
- مُزوَّد بمنصة تقطيع رقمية تحكم عددي (CNC) ذات خمسة محاور وارتباط رباعي، تتضمَّن محاور الغالب X/ Y/ Z ومحور A المتأرجح من ٠ إلى ٩٠ درجة لعمليات اللحام المستوية والمنحنية. يمكن برمجة شكل موجة النبض وطاقة البدء/الإنهاء. وتضمّ غرفتا انتقال حراري فراغيتان مزدوجتان تعملان بالتسخين لتجفيف القطع حتى ٢٠٠°م لإزالة عيوب اللحام الناتجة عن الرطوبة.
- حماية تامة عبر نظام تداخل أمان متعدد الطبقات مع نافذة مشاهدة مقاومة للأشعة الليزرية ذات طبقتين. ويُغلق إخراج الليزر تلقائيًّا عند عدم إغلاق الغرف أو منافذ القفازات. ويدعم نظام رؤية CCD المحوري ذي التكبير ٢٠× مع تحديد الموضع بواسطة ضوء أحمر التعلُّم الآلي بواسطة الحاسوب وتوليد مسار اللحام التلقائي.
- برنامج إدارة العمليات المخصَّص يسجِّل كامل بيانات اللحام والبيئة لضمان إمكانية التعقُّب. ويتضمَّن وحدة تنقية الدخان المدمجة مرشحات HEPA بحجم ٠,٣ ميكرون لإزالة غبار المعادن، وهي سهلة التفكيك والصيانة.
تكوين المعدات الرئيسية
 |
 |
- وحدة مولِّد الليزر : ليزر ألياف نبضي من نوع QCW من شركة Raycus، بتصميم متكامل مبرَّد بالهواء. القدرة المتوسطة ١٥٠ واط، والقدرة القصوى ١٥٠٠ واط، وكفاءة التحويل الكهرو-ضوئي تزيد على ٣٠٪. ومزود بنظام تحكُّم مخصص في شكل موجة النبض.
- وحدة لحام ضوئية : رأس لحام بتركيز بطول بؤري ٢١٠ مم، وكاميرا سي سي دي مدمجة من الدرجة الطبية ومُتحاذية مع شعاع أحمر، وواجهة ألياف كيو بي إتش قياسية. عدسات قابلة للتبديل لضبط حجم البقعة.
- نظام حركة تَحْكُم رقمي خمسي المحاور : وحدة تحكم حافلة سينتيك لستة محاور. مدى الحركة على المحورين س وص: ٢٠٠ × ٢٠٠ مم، ومدى الحركة على المحور ز: ١٥٠ مم، ومحور أ قابل للتعديل كهربائيًّا بالاهتزاز. تثبيتات قابلة للتغيير السريع بوظيفة ميكانيكية لمنع الأخطاء.
- هيكل صندوق القفازات المغلق : أبعاد التجويف الداخلي: ١٨٠٠ × ٧٥٠ × ٩٠٠ مم، مصنوع من فولاذ مقاوم للصدأ من النوع ٣٠٤ بسماكة ٣ مم. مزود بأربعة قفازات مطاطية من مادة البيوتيل المستوردة، بالإضافة إلى غرفتي نقل فراغيتين (كبيرة وصغيرة) مع تسخين.
- نظام تنقية الجو والفراغ : مزيل أكسجين مستورد من شركة باسف ومогذب ماء من شركة يو أو بي مع نظام تجديد تلقائي كامل. مضخة فراغ إدواردز آر في ١٢، ومجسات تحليل متعددة المكونات تعمل عبر الإنترنت، ولوحة تحكم بلوغية ثنائية اللغة من شركة سيمنز بشاشة لمس.
- المكونات المساعدة : مبرد إس آند إيه سي دبليو يو إل-٠٥، ونظام لاستخلاص الدخان، ووحدة مقاومة كاملة للكهرباء الساكنة، وجهاز إنذار بصري وسمعي للأعطال.
المعالم الفنية الرئيسية
 |
 |
| الفئة | بند المعلمات | المواصفات |
|---|---|---|
| معلمات الليزر | نموذج الليزر | ليزر أليفي نبضي من نوع كيو سي دبليو لشركة رايكس |
| طول موجة الليزر | 1070 نانومتر | |
| قوة الإخراج المتوسطة | 150 واط | |
| قوة النبضة الذروة | 1500 واط | |
| الطاقة القصوى للنبضة الواحدة | 15J | |
| عرض نبضة قابل للتعديل | ٠٫٢ إلى ٥٠ مللي ثانية | |
| تكرار النبض قابل للضبط | 0~300 هرتز | |
| وضع التبريد | تبريد الهواء القسري | |
| وقت العمل المستمر | 24 ساعة | |
| مواصفات حجرة صندوق القفازات | أبعاد التجويف الداخلي | ١٨٠٠ مم (الطول) × ٧٥٠ مم (العرض) × ٩٠٠ مم (الارتفاع) |
| لوحة الحجرة | صلب مقاوم للصدأ من النوع ٣٠٤ بسماكة ٣ مم، وجدران داخلية مصقولة حتى تشبه المرآة | |
| معدل تسرب الحجرة | ≤ ٠٫٠٠١٪ حجمي/ساعة | |
| ضغط التشغيل | من −١٠ إلى +١٠ ملي بار، وتفريغ تلقائي للضغط عند تجاوز ١٢ ملي بار | |
| المحتوى الداخلي من الماء والهيدروجين والأكسجين | < 1PPM | |
| غرفة النقل الكبيرة | قطرها ٣٦٠ مم وطولها ٦٠٠ مم، تسخين من درجة حرارة الغرفة حتى ٢٠٠ درجة مئوية | |
| غرفة النقل الصغيرة | قطرها ١٥٠ مم وطولها ٣٠٠ مم، صمام يدوي لتفريغ الهواء وملء الغاز | |
| مضخة فراغ | مضخة إدواردز RV12، أدنى ضغط جوي قدره ٢ × ١٠⁻³ مللي بار | |
| قفازات التشغيل | قفازات مطاطية من مادة البوتيل بقطر ٨ بوصات × ٤، سماكتها ٠٫٤ مم | |
| مواصفات منصة الحركة | الحركة في الاتجاهين الأفقي والعمودي | ٢٠٠ مم × ٢٠٠ مم |
| سفر Z | 150مم | |
| مدى تأرجح المحور أ | قابل للضبط كهربائيًا من ٠ إلى ٩٠ درجة | |
| دقة التكرار في وضعية المحور الوحيد | ±0.01mm | |
| دقة تحديد الوضع بواسطة المحرك المؤازر | ±10μm | |
| تكبير جهاز التصوير الرقمي (سي سي دي) | 20× | |
| التوافق مع مسار اللحام | اللحام النقطي ثلاثي الأبعاد واللحام المستمر للوصلات | |
| شروط تشغيل الجهاز | مصدر الطاقة المدخلة | ثلاثة مراحل، ٣٨٠ فولت، القدرة المُصنَّفة ≥٥ كيلوواط |
| مساحة الأرضية | ٢٠٠٠ مم × ١٢٠٠ مم | |
| الرطوبة المحيطة | أقل من ٧٥٪، بدون تكثيف | |
| بيئة ورشة العمل | خالٍ من الغبار، وخالٍ من الغازات التآكلية والقابلة للاشتعال/الانفجار | |
| معيار التأريض | سلك تأريض مستقل، ومقاومة التأريض أقل من ٣ أوم |
نطاق التطبيق
صُمِّمت هذه الآلة أساسًا للحام المحكم الخالي من الأكسجين لسبائك التيتانيوم والتايتانيوم النقي، وهي متوافقة أيضًا مع سبائك النيكل، وسبائك كوفار، وسبائك الألومنيوم من السلسلة ١ إلى ٦، والفولاذ المقاوم للصدأ وغيرها من المعادن التي تتأكسد بسهولة، لتلبية متطلبات التصنيع الدقيق عالي النظافة وعالي الإحكام الهوائي.
- صناعة الأجهزة الطبية التغليف المحكم لأغلفة أجهزة تنظيم ضربات القلب المصنوعة من سبائك التيتانيوم، وأجهزة الاستشعار المزروعة، والمكونات المعدنية الدقيقة minimally invasive؛
- إلكترونيات الفضاء الجوي الدقيقة وحدات الإرسال والاستقبال المحكمة المصنوعة من سبائك التيتانيوم، ومكونات الميكروويف والترددات الراديوية، وأنابيب الفراغ الدقيقة الخاصة بالفضاء الجوي، وأغلفة إحكام الإلكترونيات الخاصة بالأقمار الصناعية؛
- صناعة بطاريات الليثيوم للطاقة الجديدة الإحكام الدقيق لمجمِّعات التيار المصنوعة من سبائك التيتانيوم، وأغلفة البطاريات المفرغة، وطرفي القطب المعدنيين المختلفين؛
- أجهزة قياس مخبرية دقيقة : غرف فراغية مصنوعة من سبيكة التيتانيوم، وأجهزة استشعار ضغط عالية الدقة، ومكونات خاصة لاختبار الإحكام الهوائي؛
- مكونات دقيقة عسكرية : أغلفة إحكام مصنوعة من سبيكة التيتانيوم ووصلات لحام صغيرة الحجم تتحمل الضغط، وتتوافق مع معايير الكشف عن التسريبات العسكرية (GJB).
يدعم أربعة عمليات لحام رئيسية: اللحام النقطي ذا النبضة الواحدة، واللحام الحلقي المستمر للإحكام، واللحام التراكمي الكامل الاختراق، واللحام المنحني ذا الشكل الخاص. ويُنتج مناطق ضئيلة متأثرة بالحرارة. ولا تحتاج القطع الملحومة إلى تلميع ثانوي، كما أن معدل نجاح اكتشاف العيوب مرتفع، ما يجعلها مناسبة لإنتاج التجارب المخبرية والإنتاج التصنيعي الآلي الوفير.
