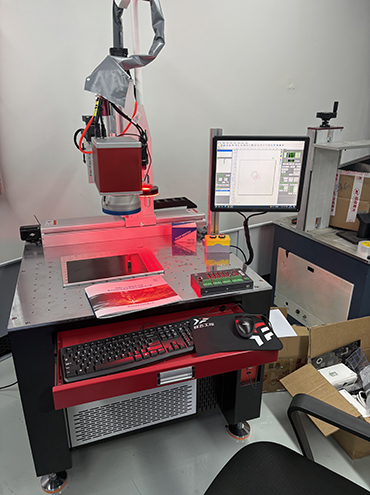

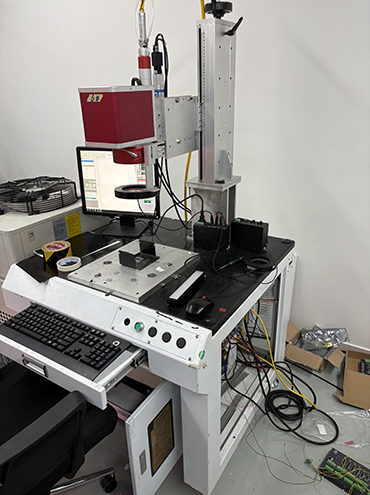

نظام التحكم في اللحام البصري بالليزر من غاوسو جالفو

المزايا الأساسية للمنتج

١.١ الرؤية المتكاملة + التحكم في اللحام (الميزة الأساسية)

• مراقبة وتعليم مدمجة باستخدام كاميرا CCD : لا حاجة إلى شاشة منفصلة؛ حيث توفر الكاميرا الرقمية الشبكية صورًا واضحة، ومقاومة قوية للتداخل، وتدعم حركة سلسلة السحب.

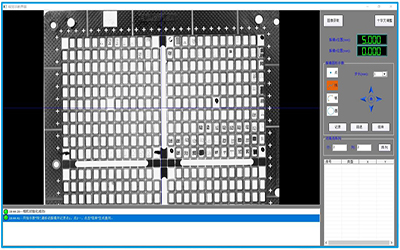

• تعليم المسار باستخدام كاميرا CCD : يحل محل طريقة التعليم التقليدية باستخدام الضوء الأحمر؛ ويدعم دمج الصور البانورامية والتعديل المباشر على المسارات مباشرةً ضمن الصور لـ ما تراه هو ما تحصل عليه .
• وضعيات رؤية مرنة : رؤية محورية / رؤية جانبية المحور، وكاميرات متعددة، ومحطات متعددة، وقوالب متعددة، ووثائق لحام متعددة.

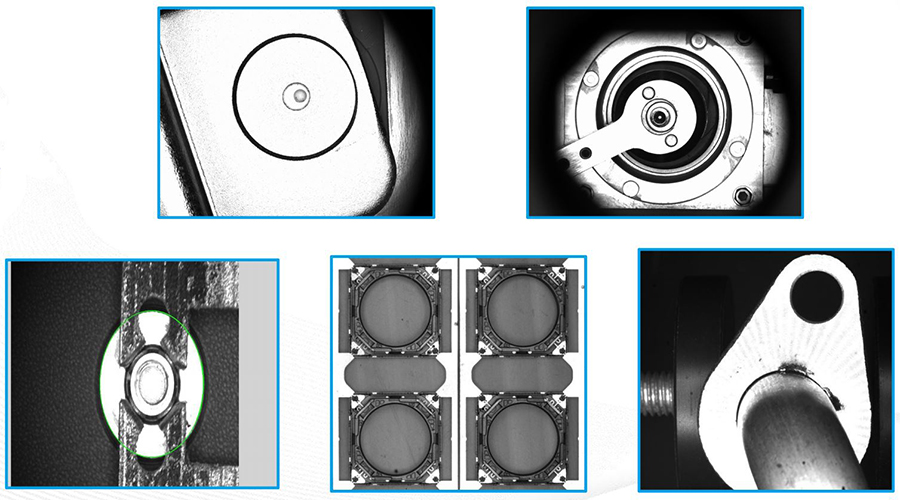

• تحديد المواقع القوي : تحديد مواقع بالاستناد إلى الحواف، والخطوط، والدوائر، والقطع الناقصة، والمزيج بينها؛ ويدعم منع الالتقاط الخاطئ وفحص حالة القطعة قبل اللحام.

١.٢ التحكم المتقدم في عملية الليزر

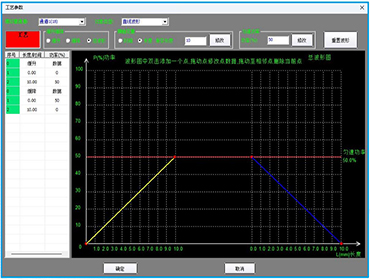

• مخرجات تناظرية ثنائية القناة، وزيادة/خفض قوة الليزر تدريجيًّا، ومعايرة القدرة، والتبديل بين الطبقات المتعددة والأشكال الموجية المتعددة.

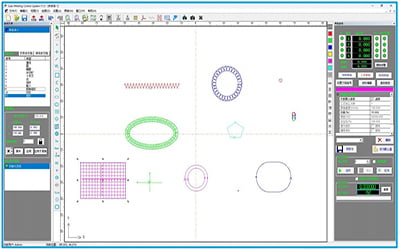

• تحرير الرسومات: النقاط، الخطوط، الدوائر، المستطيلات، اللوالب، القطع الناقصة والخطوط الخاصة (مثل المثلث، والموجة الجيبية، وشكل الرقم ٨)؛ يدعم الاستيراد/التصدير بصيغة DXF/PLT.
• متوافق مع الليزرات الليفية والليزرات النبضية الشائعة لأنواع مختلفة من عمليات اللحام.

١.٣ توافق قوي مع أنظمة التحكم في الحركة

• يدعم حركة متزامنة لـ ٤ أو ٨ محاور وبنية الجسر المتحرك؛ ويتوفر تشغيل يدوي عبر عجلة اليد.
• متوافق مع أنظمة Galil وGoogol، Motiontime وغيرها من بطاقات التحكم في الحركة الشائعة لتحقيق تكامل سلس بين المسار والحركة.

نموذج الأجهزة والمواصفات الرئيسية

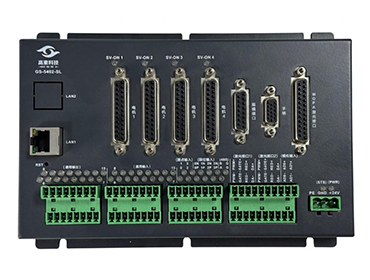

• النموذج التمثيلي: GS-5402-5L
• التوصيل: إيثرنت (لمسافات طويلة، ومقاومة عالية للتداخل)
• التحكم في المحاور: حركة متزامنة لـ ٤–٨ محاور، مع دعم القيادة المزدوجة للجسر (Gantry)
• التحكم في الليزر: قناتان تناظريتان، وتعديل عرض النبضات (PWM)، وتدرج القدرة، وأشكال موجية قابلة للتخصيص
• الرؤية الآلية: محورية/جانبية المحور، وكاميرات متعددة، ودمج صور بانورامية، وتعليم وتحديد المواقع باستخدام مستشعر CCD
• المدخلات/المخرجات (I/O): منافذ متعددة للمدخلات/المخرجات، وتحرير المنطق البصري، وبرمجة خالية من وحدة التحكم القابلة للبرمجة (PLC)
• مصدر الطاقة: مصدر طاقة مستقل مع كشف نبض القلب؛ وإيقاف تشغيل الليزر فورياً (≤١٠٠ مللي ثانية)
• المعايرة: معايرة أساسية، ومعايرة صندوقية عالية الدقة، ومعايرة بصرية تلقائية بالكامل

نطاق التطبيق

• اللحام الدقيق للإلكترونيات الخاصة بالقطاعات الثلاثة (3C) (مثل الموصلات، وأغطية الحماية، والأطراف الوسطى، إلخ.)
• الطاقة الجديدة: اللحام لـ أطراف البطاريات، وقطع التوصيل، وبطاريات تخزين الطاقة
• لحام قطع غيار السيارات
• اللحام الدقيق للأجهزة المعدنية والتجهيزات الصحية وصفائح المعدن
• اللحام باستخدام ماسح جالفو، واللحام الآلي الموضعي بالرؤية، وخطوط الإنتاج الآلية متعددة المحطات
