جالفانومتر ثلاثي الأبعاد Feeltek FR40-CO₂

منتج الوصف

يُعد النظام الديناميكي FEELTEK FR40-CO₂ 3D للتركيز الأمامي معدات ليزر ثاني أكسيد الكربون المصممة للتشغيل الدقيق الصناعي عالي المستوى. وهو متوافق مع مصادر ضوئية متعددة الأطوال الموجية بقيم 10640 نانومتر و10200 نانومتر و9400 نانومتر، ويقدم خيارين هيكليين: النوع الخطي (تبريد حراري مستقر) والنوع المطوي (موفر للمساحة وبنسق مدمج). ويُقدّم أداءً استثنائيًا في سيناريوهات مثل قص القوالب، والمعالجة عالية الدقة، والوسم على مساحات كبيرة. بالإضافة إلى ذلك، يدعم هذا النظام خاصية اختيارية للتبريد بالماء أو التحويل إلى إصدار كهربائي، مما يجعله مناسبًا للتطبيقات الحساسة لانحراف درجة الحرارة وللأغراض الإنتاجية الآلية.

ميزات المنتج

1. بقعة ضوئية فائقة الدقة لتحسين جودة المعالجة ：مجهز بمكونات بصرية مستوردة بالكامل من الدرجة الثانية إلى الرابعة، ويتميز بفقدان منخفض للضوء وأداء ممتاز في تركيز النقطة. و достигت الحد الأدنى لقطر النقطة 0,12 مم @ نطاق عمل 150×150 مم، مما يؤدي إلى تقليل الضرر الحراري والحصول على حواف ناعمة أثناء القطع، ويتجنب بذلك مشاكل "القطع الخشن والضرر الحراري الكبير" الشائعة في الجالفانومترات العادية. ضمن منطقة المعالجة الكبيرة جدًا البالغة 1200×1200 مم، تبقى انتظامية النقطة مستقرة دون تشوه في العلامة، ما يلبي متطلبات كل من المعالجة الدقيقة والمعالجة بنطاق واسع.

2. هيكل مرن وتشغيل سهل لمختلف السيناريوهات:

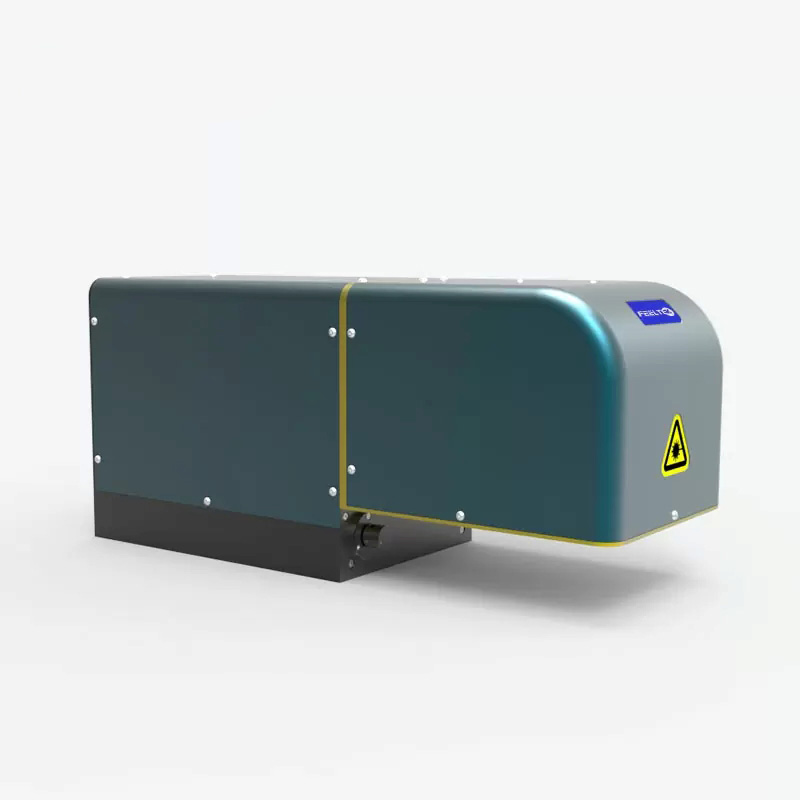

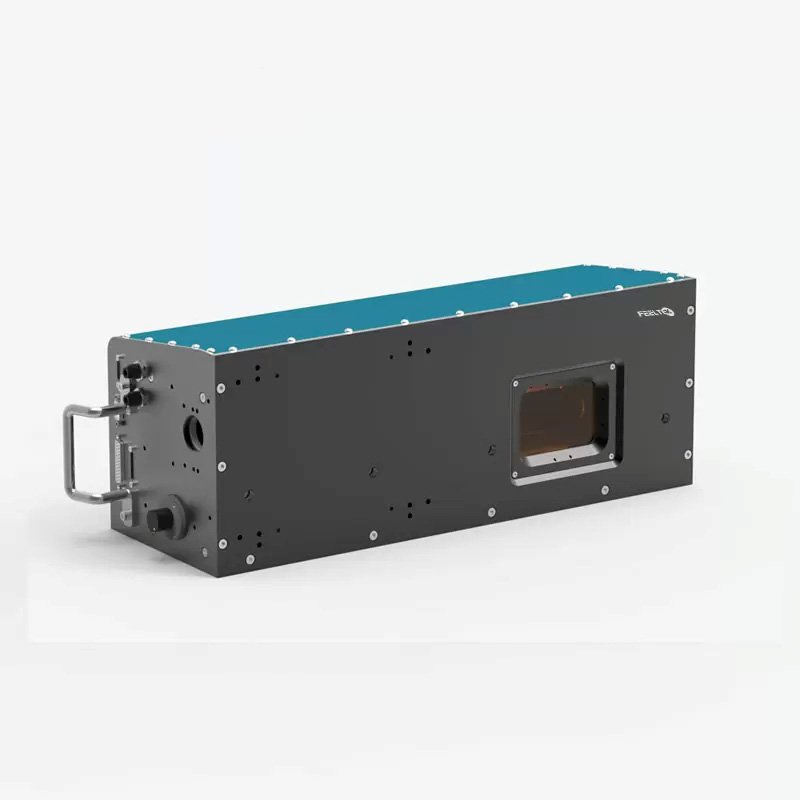

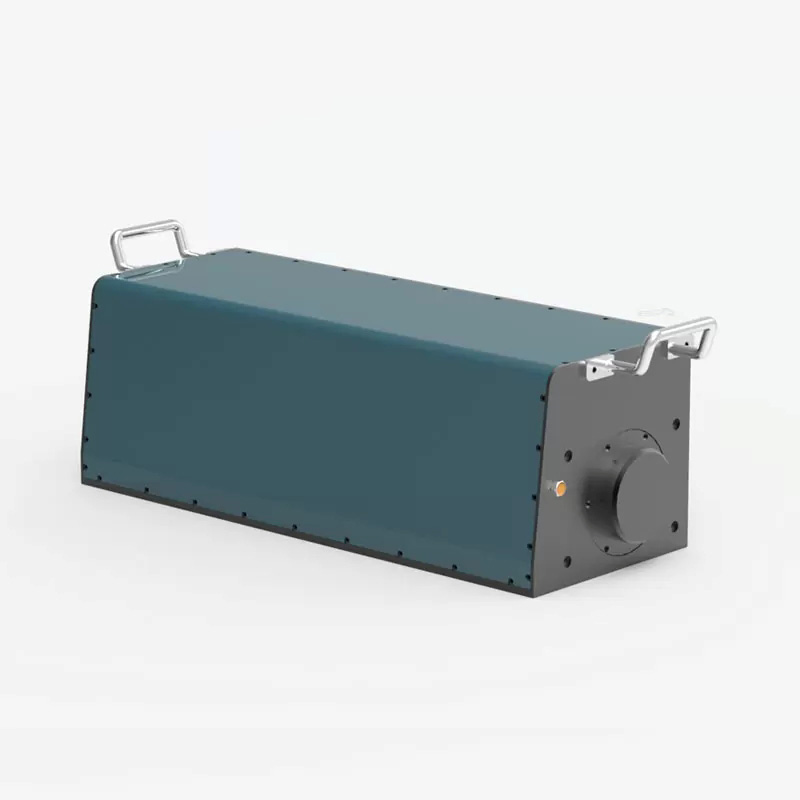

• هيكل مرن : النوع الخطي يعتمد مكونات ميكانيكية قياسية، ويقدم تبديد حرارة قوي واستقرارًا عاليًا، ومناسب للبيئات الصناعية التقليدية؛ أما النوع المطوي فهو مصمم خصيصًا للمساحات الضيقة، حيث يوفر مساحة التركيب ويتكيّف مع السيناريوهات التي تكون فيها تخطيط خط الإنتاج محدودًا.
• تشغيل سهل : تتيح النسخة الكهربائية الاختيارية التحكم في منطقة العمل وتبديل الطول البؤري عبر البرنامج، مما يلغي الحاجة للضبط اليدوي ويقلل من عتبة التشغيل.
• تبريد مائي اختياري : يدعم التبريد المائي الاختياري (وسيط التبريد: ماء مقطر + مادة مضادة للتآكل؛ درجة الحرارة: 22-28 ℃؛ الضغط: 2-3 بار؛ معدل التدفق: 4-6 لتر/دقيقة)، مما يمكّن من التشغيل المستقر في سيناريوهات المعالجة الدقيقة التي تتطلب متانة عالية ضد انحرافات درجة الحرارة.

3. مزايا مزدوجة من السرعة العالية والدقة لضمان كفاءة المعالجة ：يتميز بسرعة ممتازة في المسح، حيث تصل سرعة المعالجة القصوى إلى 350 حرفًا/ثانية @ 400×400 مم، مما يتيح معالجة دفعات بسرعة في سيناريوهات مثل الوسم على مساحات واسعة والخَطّ. ويتم تحقيق تحكم دقيق صارم: دقة تكرار الوسم 8 ميكرو راديان، وانحراف لا يزيد عن 0.2 ملي راديان خلال تشغيل مستمر لمدة 8 ساعات، وانحراف أقصى في الكسب بمقدار 100 جزء من المليون لكل كلفن، وانحراف في الموقع بمقدار 30 ميكرو راديان لكل كلفن. وبأخطاء معالجة ضئيلة، فإنه يتكيف مع سيناريوهات تتطلب دقة عالية مثل ثقب أغلفة أجهزة الكمبيوتر المحمولة وقطع أغشية لوحة المفاتيح.

4. منطقة معالجة واسعة قابلة للتعديل لتلبية احتياجات متنوعة ：من خلال التحكم الدقيق ثلاثي المحاور، يمكن التبديل بشكل مرن بين منطقة معالجة تبلغ 150×150 مم (معالجة دقيقة) و1200×1200×200 مم (معالجة على مساحة فائقة الاتساع). ويغطي هذا مختلف الاحتياجات بدءًا من "الثقوب الدقيقة ذات النطاق الضيق" وصولاً إلى "الوسم على الأسطح المنحنية ذات النطاق الواسع" دون الحاجة إلى استبدال المعدات، مما يقلل من تكاليف الاستثمار في المعدات ويعزز توافق خط الإنتاج.

المعلمات الفنية

التطبيق

1. وضع علامات على مساحة كبيرة
2. قطع
3. الخَطّ
4. قص بالقالب
