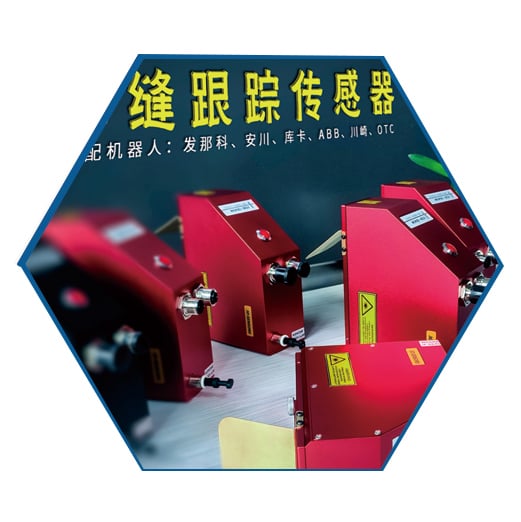

مستشعر تتبع الخياطة ثلاثي الأبعاد DMK لآلة اللحام الروبوتية

مبدأ التشغيل

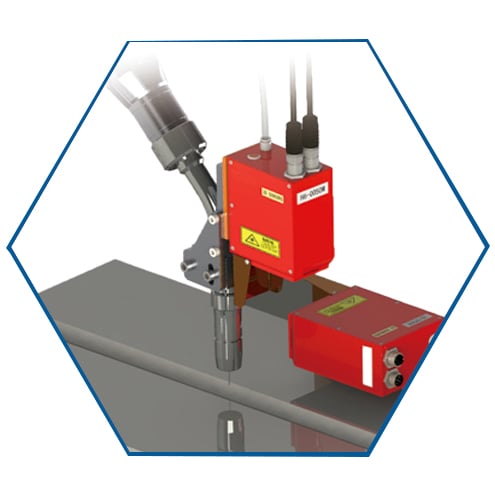

يستخدم حساس تتبع الخياطة تقنية التثليث الليزري المتقدمة. يتم توزيع الليزر إلى ليزر خطي بواسطة عدسة موضوعية أسطوانية ويُقذف على سطح الكائن المستهدف، مما يشكل انعكاسًا متفرقًا. يتم بعد ذلك التقاط الضوء المنعكس بواسطة كاميرا CMOS. عن طريق تحليل التغييرات في الموضع والشكل للضوء المنعكس، يقوم الحساس بقياس الانزياح وشكل السطح بدقة.

وصف المنتج

يستخدم نظام تتبعنا للخياطة تقنية استشعار متقدمة وخوارزميات معقدة لتمكين تتبع دقيق في الوقت الفعلي للخياطة. وهذا يضمن أن تكون الانحرافات في الخياطة ضمن نطاق ضئيل للغاية، مما يحسن بشكل كبير دقة واتساق الخياطات.

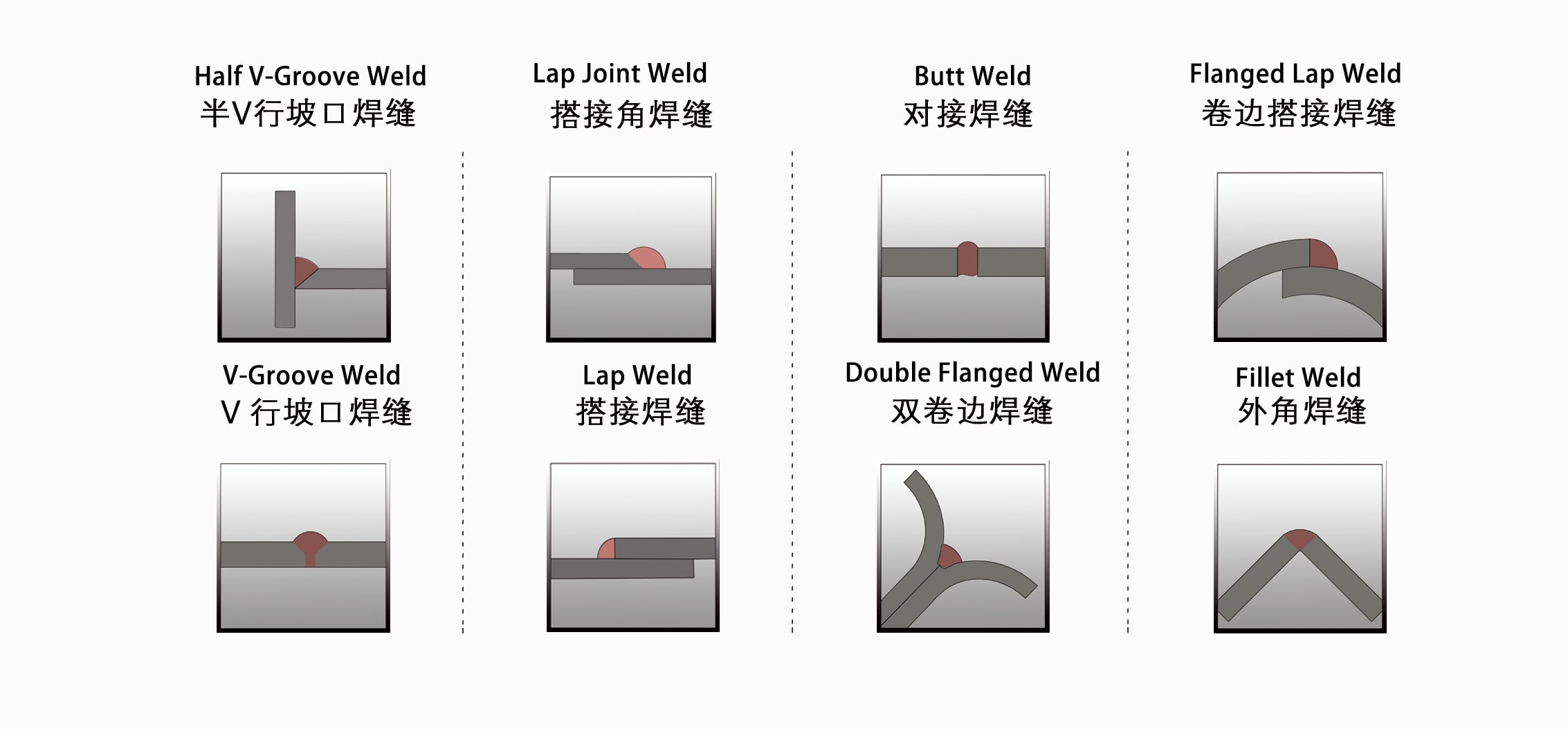

مع القدرة على الكشف والتتبع لأنواع متعددة من الخياطات، بما في ذلك:

• خياطة شبه V

• خياطة مواجهة

• خياطة زاوية تداخلية

• خياطة تداخلية ذات أطراف منحنية

• خياطة V

• خياطة طبقية

• خياطة ذات أطراف منحنية مزدوجة

• خياطة الزوايا الخارجية

تم تصميم نظامنا لمعالجة مجموعة واسعة من سيناريوهات القياس، من دقة قياس 0.011 مم إلى 1.758 مم و نطاق قياس يصل إلى 12 مم إلى 1100 مم , مما يوفر الدقة والمرونة المطلوبة لأغلب التطبيقات الصناعية.

الميزات الرئيسية

دقة عالية: قادر على اكتشاف الخياطات بدقة تصل إلى 0.1 مم , مما يضمن لحام عالي الجودة مع انحراف أدنى.
	سرعة كشف سريعة: قادر على إجراء ما يصل إلى 100 قياس في الثانية , مما يمكّن تتبع الخياطة بسرعة وموثوقية.
مقاومة التداخل: يتمتع المستشعر بمقاومة للتشويش الكهربائي، ويمكنه تحمل تيار 500A و ليزر قدرة 10,000W , مما يضمن التشغيل المستقر في البيئات الصعبة.

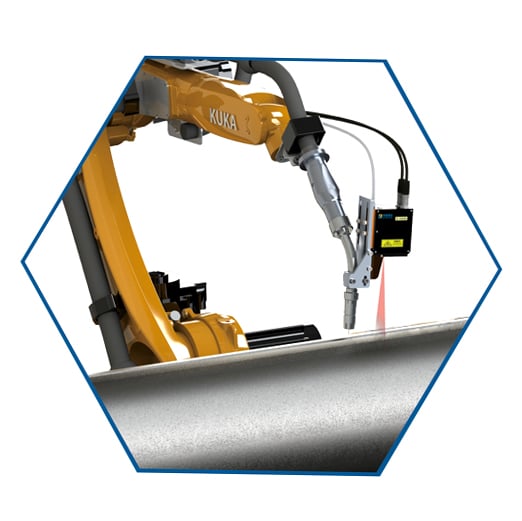

	توافق واسع: يتegrated بشكل سلس مع الروبوتات من العلامات التجارية الكبرى مثل ABB, YASKAWA, FANUC, KUKA, Kawasaki , والعديد من الأخرى، سواء المستوردة أو المحلية.
برمجيات قابلة للتخصيص: يدعم النظام أنواعًا مختلفة من خياطة اللحام والبرمجيات المخصصة للخياطة غير القياسية، مع واجهة سهلة الاستخدام وسهلة التعلم.
	التصميم القوي: توفر الحasing المصنوعة من سبيكة الألمنيوم حماية قوية ودائمة مع تصنيف الحماية IP60 , مما يجعلها مناسبة للاستخدام في البيئات الغبارية والدخانية وعالية الحرارة. تضمن الحماية التبريد الهوائي الخاصة التشغيل المستقر على المدى الطويل في ظروف درجات الحرارة المرتفعة.
واجهة عملية: دعم إيثرنت جيجابت الاتصال المباشر أو من خلال مفاتيح إلى جهاز الكمبيوتر الخاص بالمستخدم، وإثارة البرمجيات، وإثارة النبض الخارجي، ومدخل سلسلة الليزر عن بعد. يتميز الشعاع الليزريiconductor المخصص بالتجانس الممتاز وطول العمر.
	تطوير مرن: مجموعة غنية من الوظائف العملية API التي تدعم التطوير الثانوي في C، C++، و C# , مع دمج seemless في الأنظمة الموجودة. يتيح الوصول الفوري عالي السرعة إلى الملفات الشخصية والبيانات الخام للليزر لتلبية احتياجات المرونة والقابلية للتوسع.

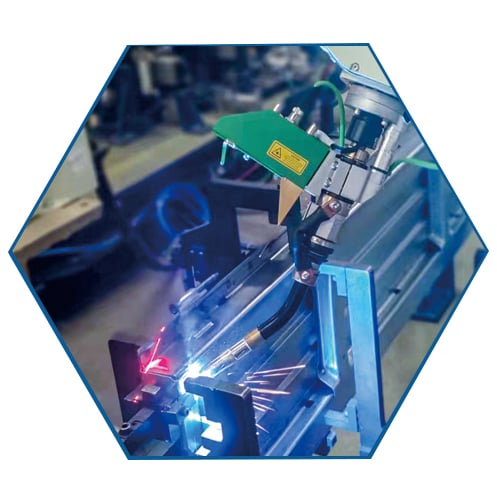

التطبيقات

• صناعة السيارات: يضمن اللحام بدقة عالية للمكونات السيارات.

• بناء السفن: مثالي للحام الهياكل الكبيرة التي تتطلب تتبعاً دقيقاً للخياطة.

• تصنيع الآلات الثقيلة: يعزز جودة اللحام للمعدات الصناعية.

• الطيران والفضاء: يضمن تتبع الخياطة بدقة للمكونات الفضائية.

• التصنيع واللحام المخصص: مثالي للمشاريع الكبيرة للتصنيع والتطبيقات الخاصة باللحام.

التدريب والدعم

عند شراء مستشعر تتبع الخياطة الخاص بنا، نقدم أيضًا مجموعة شاملة من خدمات التدريب ، مشتمل واجهات التطوير البرمجي (SDKs) , مقاطع فيديو تعليمية، و الدعم الفني عن بعد لضمان دمج وتشغيل سلس.
