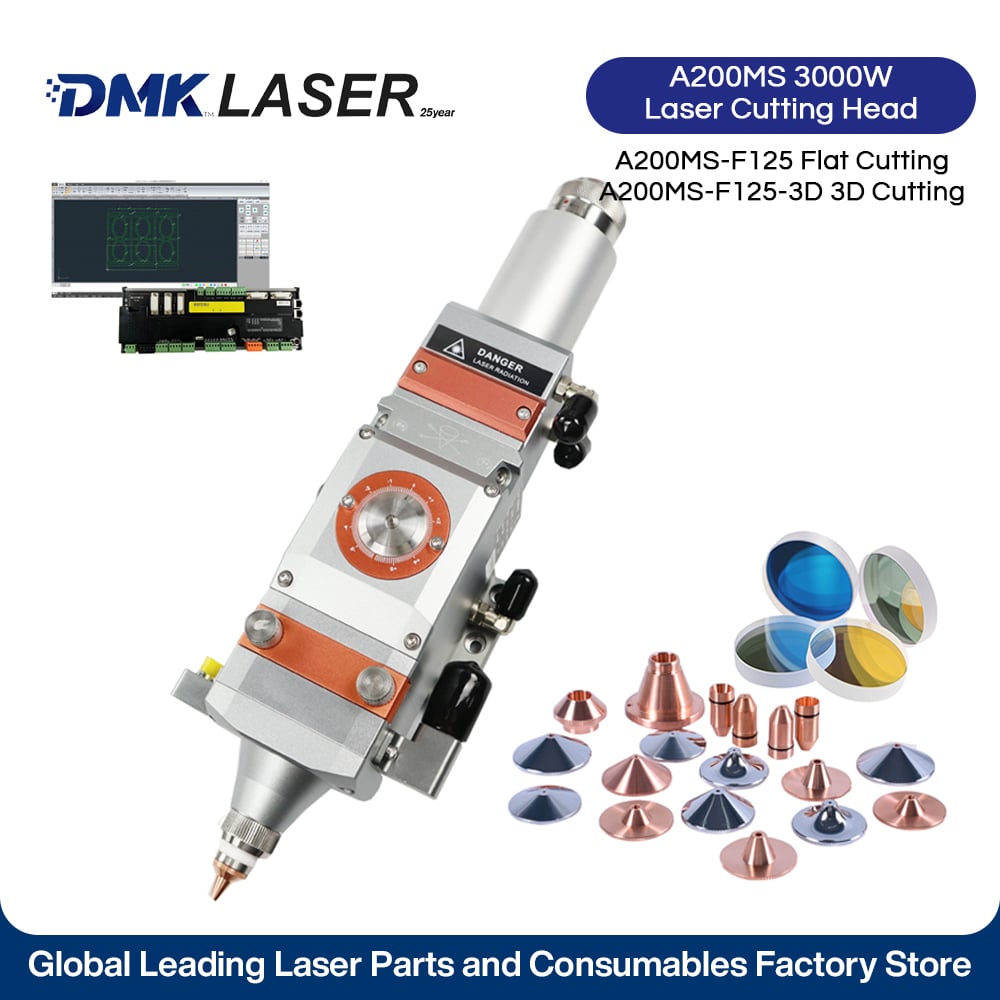

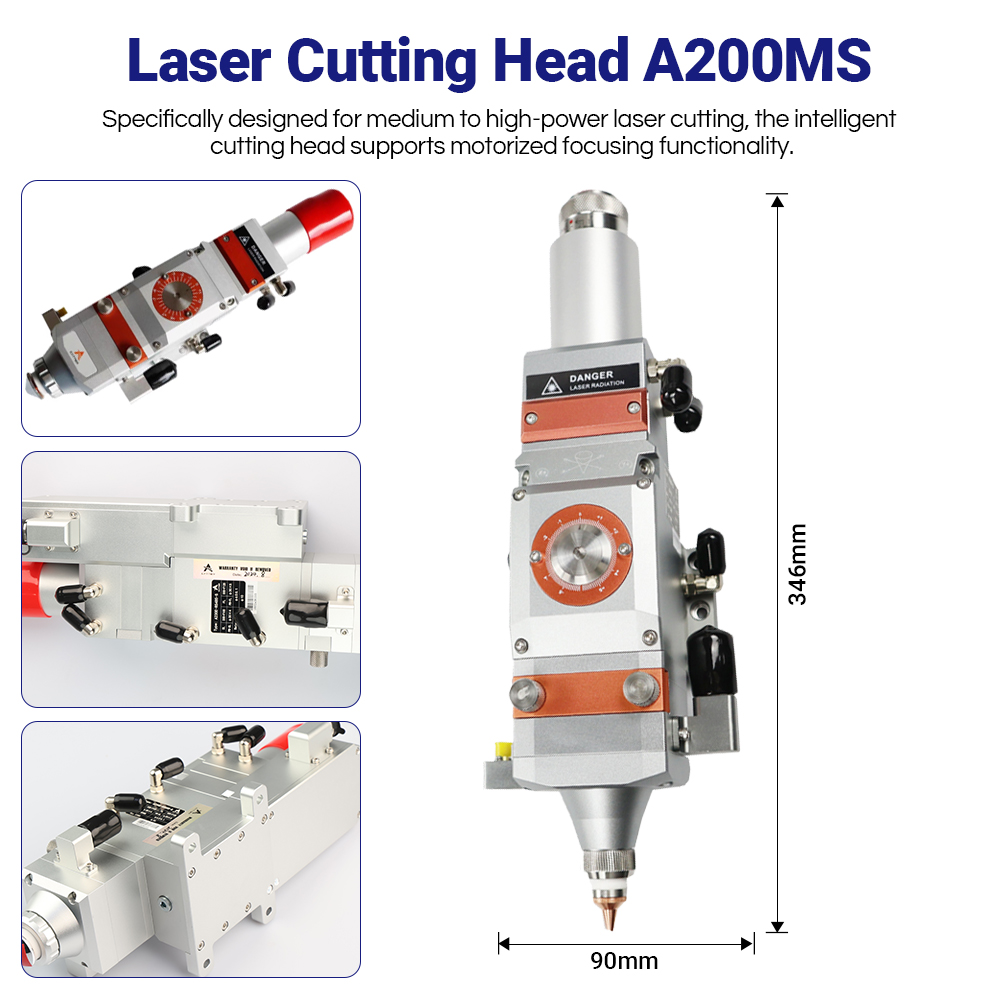

رأس قطع ألياف الليزر A200MS - 2000 واط متوافق + تركيز دقيق - للقطع المسطح
وصف المنتج
الليزري بالألياف A200MS رأس قطع الليزر , المشتق من العلامة التجارية الألمانية A-cutter، هو حل متوسط القوة المثالي المصمم لتطبيقات قطع الليزر الليفاي ما دون 2000 واط، ومصمم خصيصًا لسيناريوهات معالجة الألواح المسطولة.

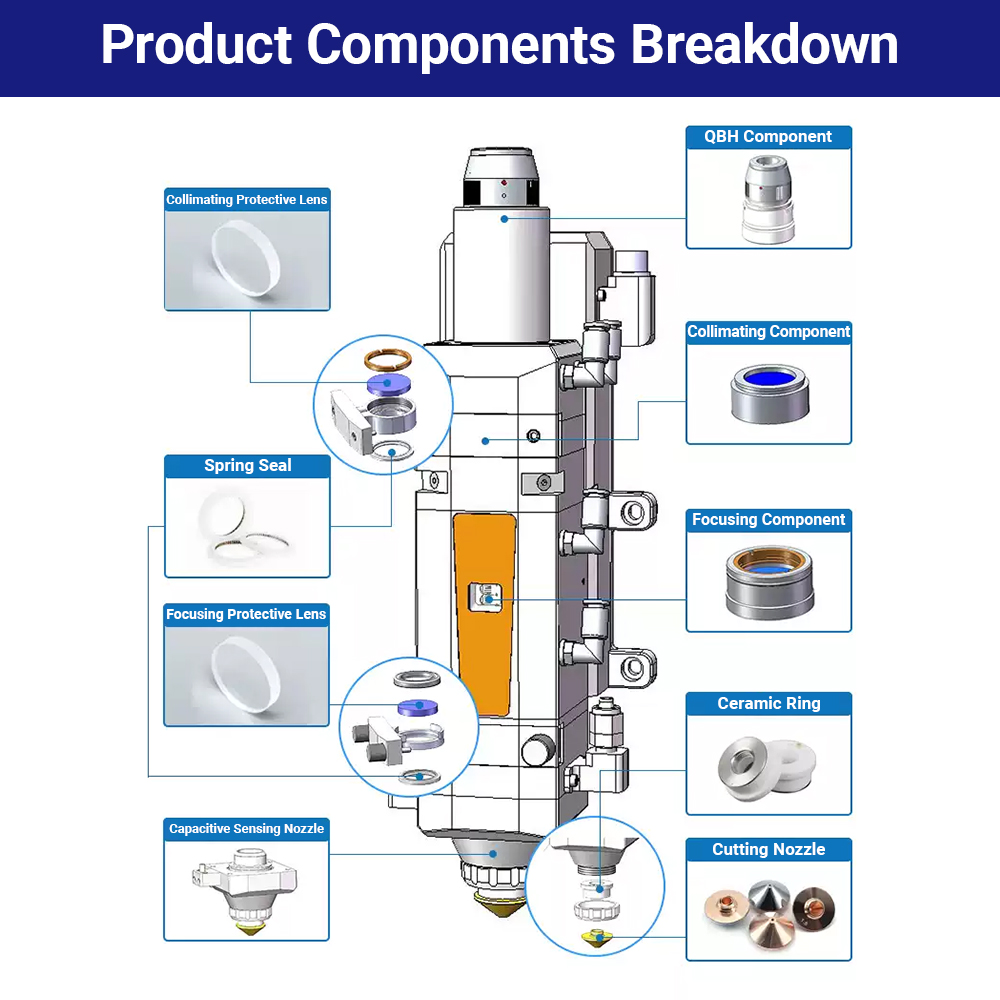

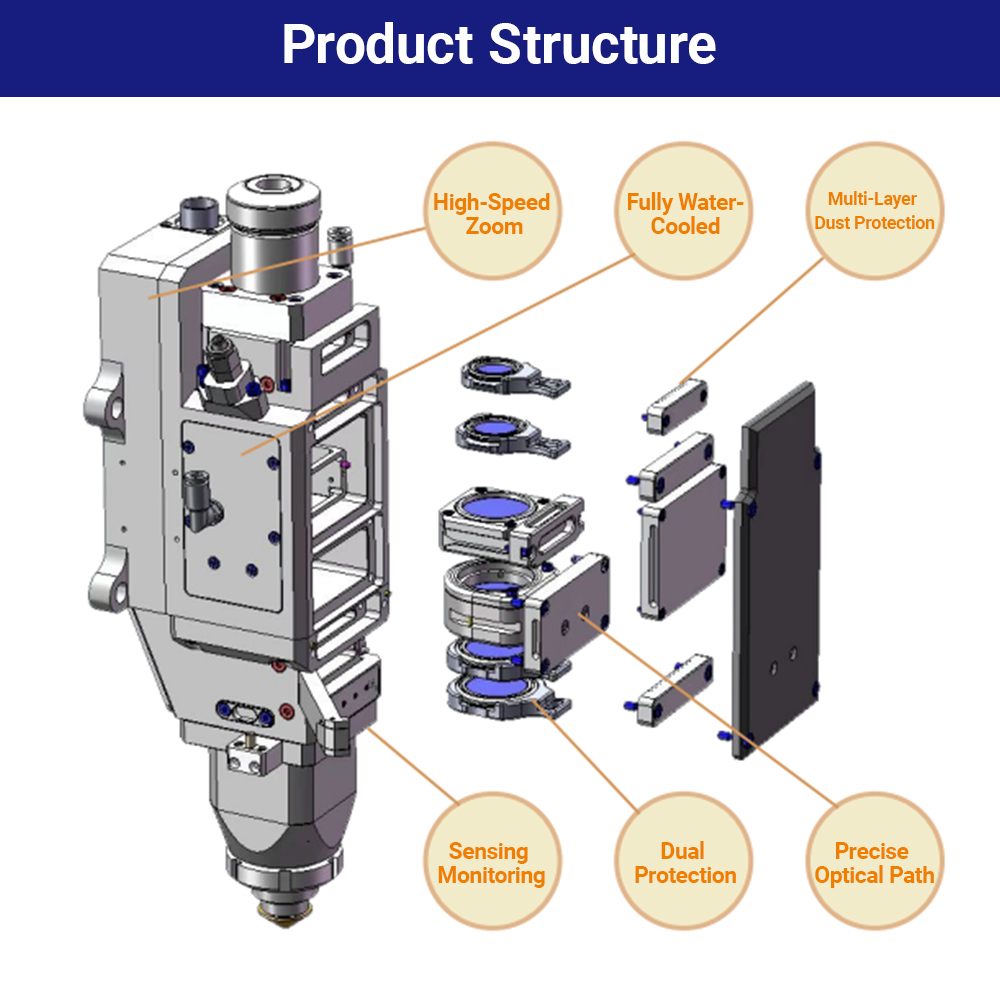

مزوّد بمجموعة عدسة مركبة D30 لدمج شعاع الليزر، مع طول موجة ليزر يبلغ 1064 نانومتر، ويتميز المنتج ببنية تبريدة مائية كاملة وتصميم عالي الجودة للوقاية من الغبار، ما يمكّنه من العمل بثبات على المدى الطويل تحت أحمال عالية. ويتكون من خمس وحدات أساسية: واجهة الألياف، وحدة التكبير، وحدة التركيز، وحدة العدسة الواقية، ووحدة الفوهة. ويدعم ضبط التركيز على المحاور X-Y بقيمة ±1 مم وعلى المحور Z من -6 مم إلى 6 مم، ويغطي مجموعة واسعة من عمليات القطع، كما يتوافق مع مختلف أنواع الليزر الليفاي.

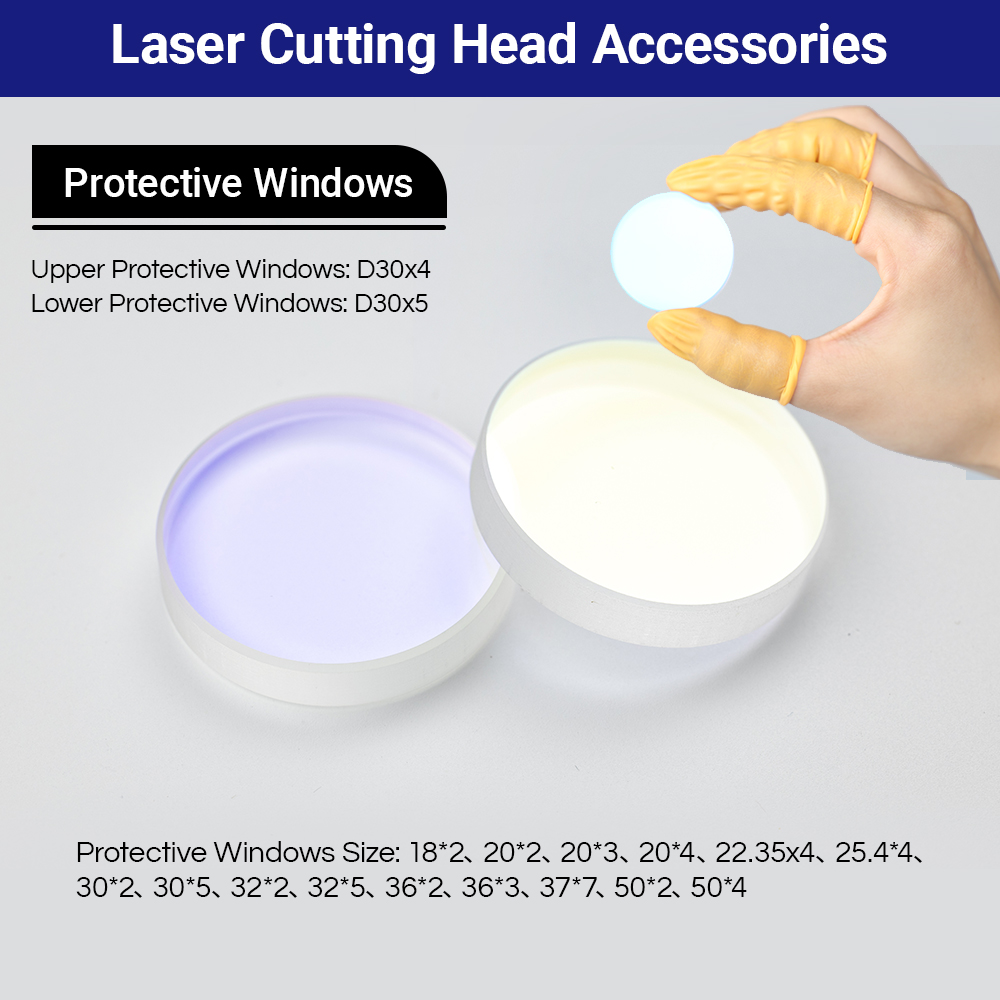

باعتماد مكونات بصرية دقيقة وتجهيز ميكانيكي، فإنه يوفر جودة شعاع ممتازة ومستقرة. يمكن للعدسة الواقية أن تمنع بشكل فعال تضرر العدسة البؤية من عودة الشوائب، مما يطيل عمر الخدمة. مع فتحة فوهة تتراوح بين 1 مم و4 مم، ومدموجة مع غاز القطع عالي النقاء، يمكنه تحقيق فتحات قطع عالية الجودة. ويُستخدم على نطاق واسع في مجالات قطع الألواح المسطحة بالليزر متوسطة القدرة، ويُلبي احتياجات القطع الدقيقة للمواد المعدنية.
مواصفات المنتج
| فئة المعلمات | المعالم المحددة |
|---|---|
| معلمات التوافق الأساسية | - الحد الأقصى للقدرة الليزرية القابلة للتطبيق: 2000 واط - الطول الموجي للليزر: 1064 نانومتر - نوع واجهة الألياف: QBH - السيناريو القابل للتطبيق: قطع الألواح المسطحة ضمن 2000 واط |

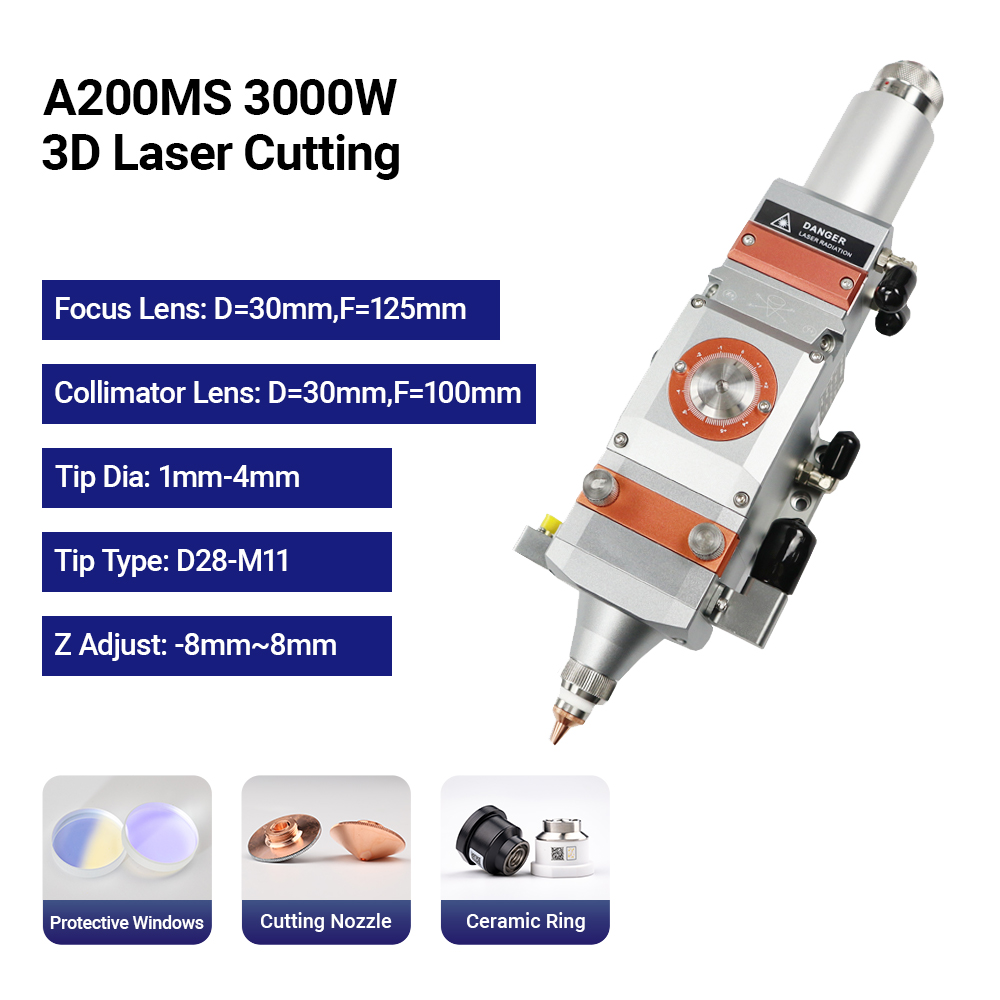

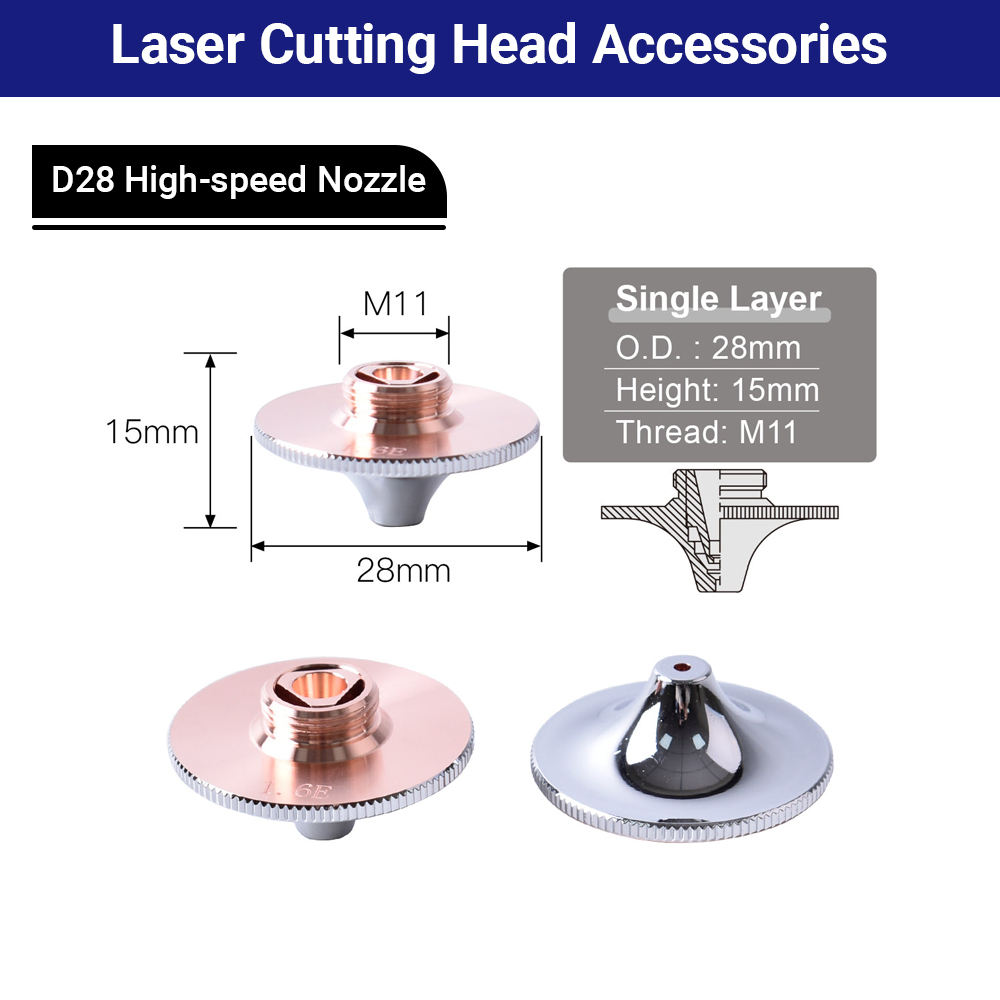

| المعلمات البصرية | - مواصفات العدسة البؤية: القطر = 30 مم، البعد البؤي F = 125 مم - مواصفات العدسة التكثير: القطر = 30 مم، البعد البؤي F = 100 مم - الحد الأقصى لقطر الفتحة العابرة للضوء: 26 مم - فتحة الفوهة: 1 مم - 4 مم |
| معلمات الضبط | - نطاق ضبط البؤرة في المحور X-Y: ±1 مم - نطاق ضبط بؤرة المحور Z: -6 مم ~ 6 مم |
| المعايير الفيزيائية ومتطلبات التركيب | - وزن رأس القطع: ≤2.5 كغ - أقصى أبعاد خارجية لرأس القطع: 62 مم - قطر أنبوب ماء التبريد (الخارجي): 6 مم |
| المعالم التشغيلية | - الحد الأدنى لمعدل تجريان ماء التبريد: 1.8 لتر/دقيقة - ضغط دخول ماء التبريد: 170-520 كيلو باسكال - نقاء الغاز الموصى للقطع: أكسجين 99.95%، نيتروجين 99.99%، إلخ. |
