جهاز ثقب دقيق بالليزر عالي الدقة بقدرة 150 واط، فتحة قطر 0.02 مم، للحفر في عدة صناعات
وصف المنتج
تستخدم آلة الحفر الدقيقة بالليزر عالي الدقة YCGJM6060ZX-WK-150W ليزر ألياف متخصص متطور على المستوى الدولي، وتتميز بجودة شعاع ممتازة، وكفاءة عالية في الت convير الضوئي الكهربائي، وتحتاج إلى صيانة دنيا وتكاليف تشغيل منخفضة.

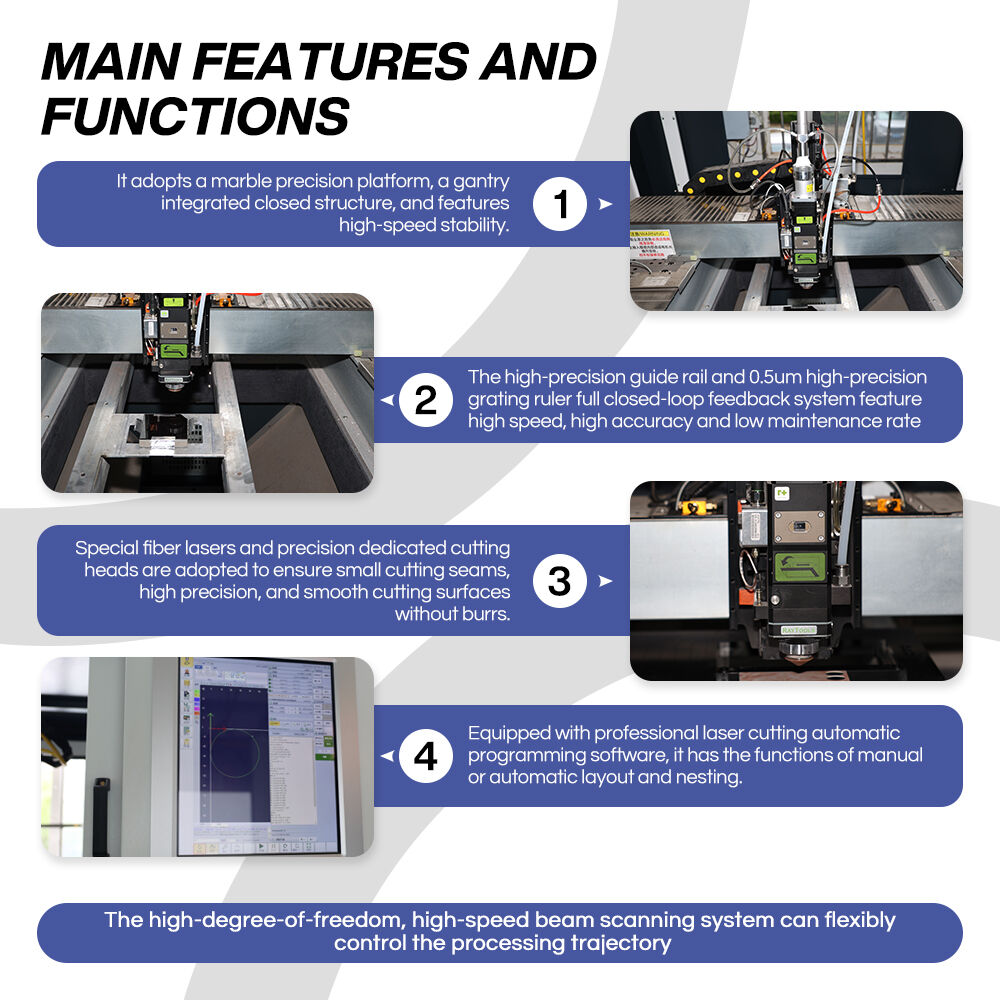

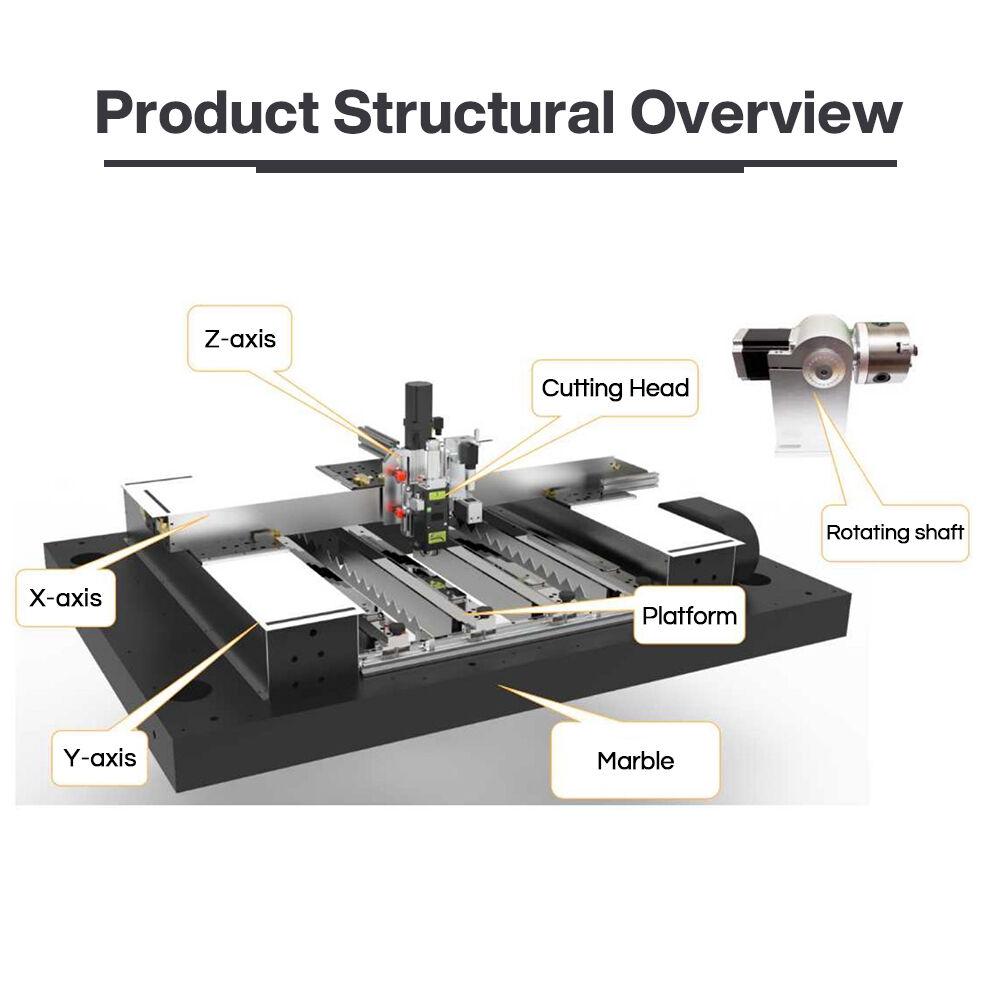

تم تصميم المعدات خصيصًا للقطع عالي السرعة وعالي الدقة والثقب الدقيق للمواد المعدنية، ويمكنها معالجة مواد متنوعة مثل الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والفولاذ التングستيني، وسبائك الألومنيوم. يمكنها تحقيق قطر أدنى للثقب يتراوح بين 0.02-0.03 مم، مما يضعها في مستوى متقدم في السوق المحلية. وهي مجهزة بمنصة دقة من الرخام وبنية مغلقة متكاملة من النوع البابي، إضافة إلى محركات خطية مستوردة، وقضبان ترشد دقيقة عالية، ونظام ردّ بالكود المعياري 0.5 ميكرومتر ذي حلقة مغلقة كاملة، ما يحقق دقة تحديد الموقع عند ±0.01 مم وقابلية التكرار عند ±5 ميكرومتر، ويضمن استقرارية المعالجة ودقتها.

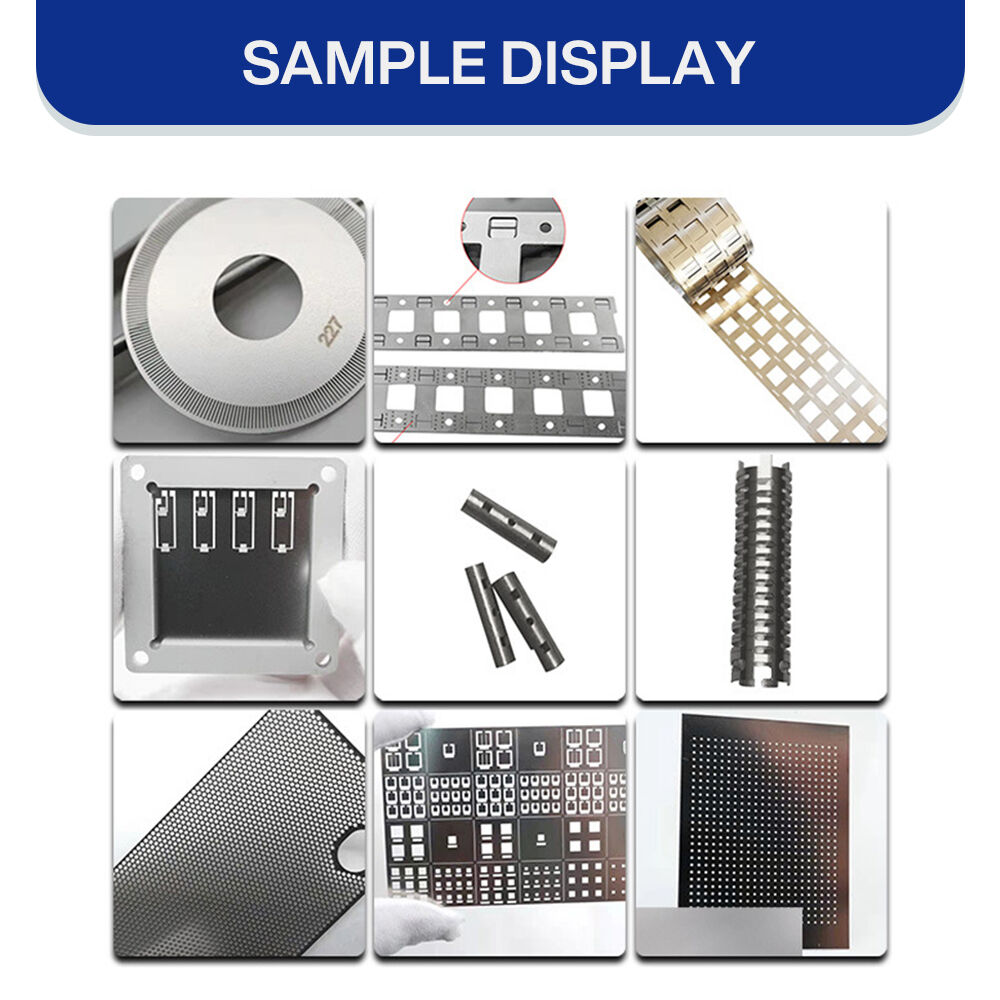

يقلل المعالجة غير التلامسية من التأثيرات الحرارية، مما يؤدي إلى عدم حدوث تشوه ميكانيكي في قطعة العمل، وعرض شق صغير، وسطح أملس خالٍ من الحواف. ويتميز بشاشة لمس ملونة مقاس 17 بوصة وبرمجيات احترافية للبرمجة التلقائية، تدعم استيراد ملفات DXF/DWG والتقنيع التلقائي. يقوم رأس القطع ذو الاستشعار المكثفي بتعديل ارتفاع القطع تلقائيًا، مما يجعله مناسبًا لاحتياجات معالجة الثقوب الدقيقة في مختلف الصناعات، بما في ذلك الأجهزة القابلة للارتداء من فئة 3C، والشرائح المُرشّشة، والشبكات الفلترية المعدنية، والمنتجات العسكرية.
مواصفات المنتج
| فئة المعلمات | المعالم المحددة |
|---|---|
| معلمات الليزر الأساسية | - الطول الموجي للليزر: 1060-1080 نانومتر - قوة الليزر: 150 واط - تردد الليزر: 1-5000 هرتز (قابل للتعديل) - القطر الأدنى للثقب: ≥0.02-0.03 مم (يعتمد على سماكة المادة) |
| معالم الدقة ونطاق المعالجة | - المساحة الفعالة للقطع: 600×600 مم - دقة تحديد الموقع: ±0.01 مم - دقة إعادة تحديد موقع المحور X/Y: ±5 مايكرومتر - دقة الحفر: ±0.01 مم - سمك مادة المعالجة: 0.1-1 مم |
| معلمات الحركة والسرعة | - طريقة النقل: محرك خطي مستورد + مسطرة شبكة 0.5 مايكرومتر - سرعة المعالجة: 0-500 مم/ث - الحد الأقصى للسرعة المتحركة: 60 م/دقيقة |

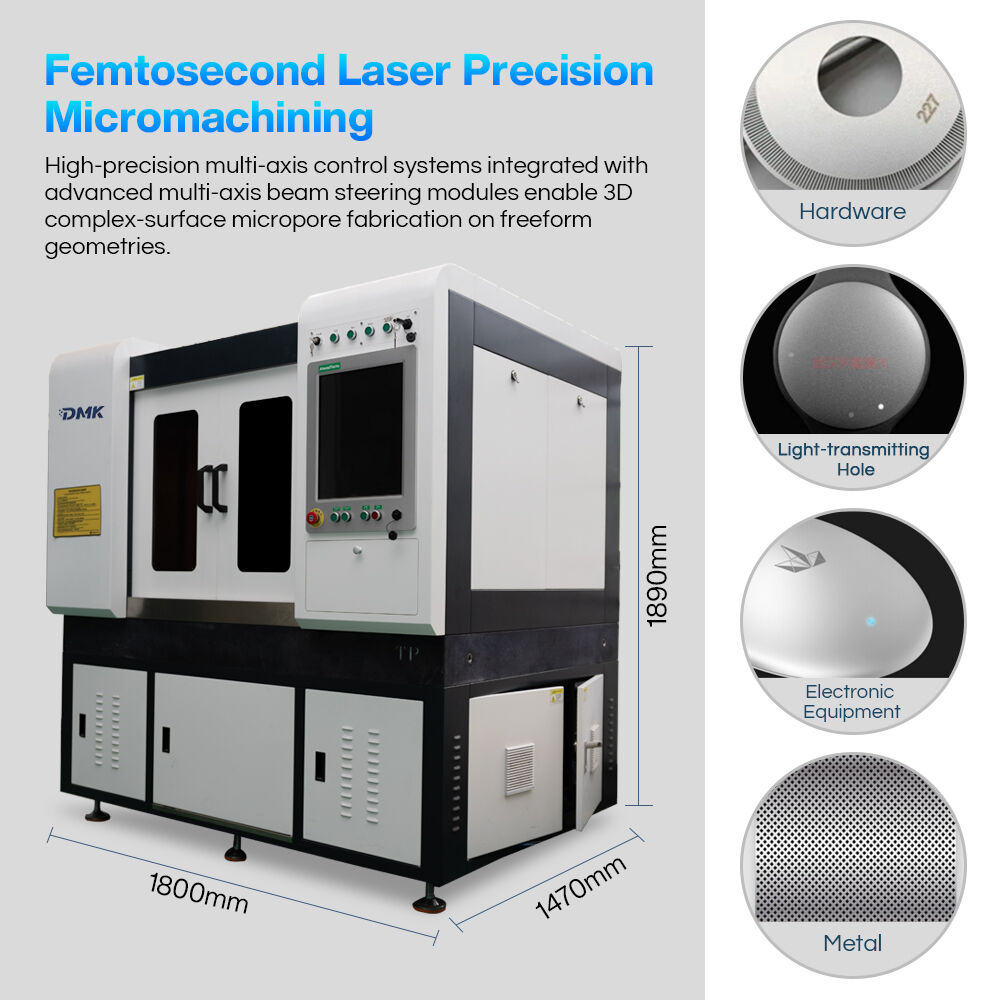

| معلمات الشكل والاستهلاك الكهربائي | - الطاقة الكلية للجهاز (باستثناء المروحة): ≦5 كيلوواط - الوزن الكلي للجهاز: حوالي 1600 كجم - الأبعاد الخارجية: 1800×1470×1890 مم (وفقاً للمنتج الفعلي) |
| معلمات البرنامج والواجهة | - تنسيقات الملفات المتوافقة: DXF، DWG - واجهة التشغيل: شاشة لمس LCD ملونة مقاس 17 بوصة - الواجهات: واجهة USB، واجهة إيثرنت |
تفاصيل أخرى
1、تكوين المعدات والميزات

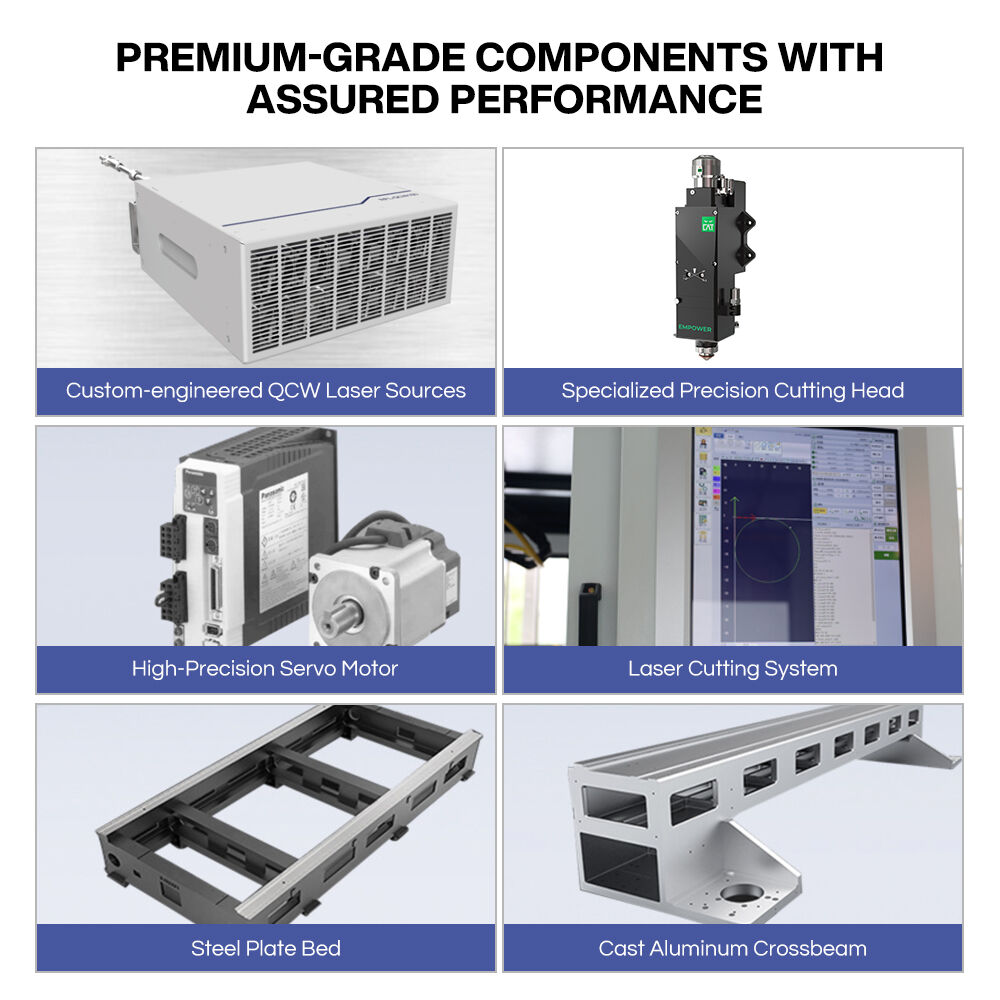

- التكوين الأساسي: ليزر ألياف مخصص بنظام QCW، رأس قطع دقيق خاص من شركة رايتوولز السويسرية، نظام تحكم مغلق من نوع حافلة من شركة إيهدتيكس الأمريكية، محرك خطي من شركة RT السويسرية + طاولة رخامية، سكك توجيه دقيقة من شركة THK اليابانية، إلخ.
- الميزات الأساسية: رأس القطع بالاستشعار السعوي يتكيف تلقائيًا مع استواء المادة؛ المعالجة بدون تلامس وبدون تشوه ميكانيكي؛ برنامج البرمجة التلقائي يدعم التجميع الأمثل (nesting)؛ تصميم متعدد الواجهات لنقل الملفات بسهولة؛ تكلفة تشغيل منخفضة، حيث تبلغ تكلفة المواد الاستهلاكية 0.42 يوان/ساعة.
2、تكاليف التشغيل والمتطلبات البيئية
| تكاليف التشغيل | متطلبات البيئة |
|---|---|
| - تكلفة الكهرباء: 4.2 يوان/ساعة - تكلفة الغاز المساعد: الأكسجين السائل 9 يوان/ساعة، النيتروجين السائل 26.7 يوان/ساعة، الهواء 5 يوان/ساعة - تكلفة المواد الاستهلاكية: 0.42 يوان/ساعة | - مصدر الطاقة: 220 فولت 50 هرتز، يُوصى باستخدام مصدر طاقة منظم بقدرة 30 كيلو فولت أمبير، واستقرار الجهد ±5% - درجة حرارة الغرفة: 10℃~30℃ (مطلوب تكييف) - رطوبة الهواء: ≤75% - نقاء الغاز: الأكسجين ≥99.95%، النيتروجين ≥99.99% |
3، الخدمة والصيانة بعد البيع
- خدمة ما قبل البيع: توفير خطط العمليات، والاستشارات الفنية، واختبار العينات، واستقبال الفحص الميداني.
- خدمة أثناء البيع: توصيل مجاني، وتركيب وتشغيل (تُنجز خلال 1-2 يوم)، وتوفير تدريب تقني لمدة 3-5 أيام.
- خدمة ما بعد البيع: ضمان مجاني لمدة سنة للجهاز بالكامل، وصيانة مدى الحياة؛ استجابة للعملاء على مدار 24 ساعة، وترقيات مجانية مدى الحياة للبرمجيات والعتاد.
