Лазери для різання з довгою глибиною фокусу серії Raycus Ultra

Представлення лазерів серії Raycus Ultra

Нові лазери серії Ultra компанії Raycus для різання з великим фокусним глибиною призначені для подолання існуючих у галузі бар’єрів! Як «універсальний» рішення, вони вперше досягають революційного поєднання великої фокусної глибини та великого розміру фокусної плями, забезпечуючи подвійний стрибок у ефективності різання як тонких, так і товстих плит.

Висока якість пучка (BBP 1,3), висока електро-оптична ефективність (42,7 %) та висока стабільність (±0,53 %) закладають основу для швидкого й високоякісного різання, значно знижуючи експлуатаційні витрати та забезпечуючи сталість якості обробки.

Лазери серії Ultra мають три основні переваги у продуктивності

1. Ультрастабільне вихідне випромінювання: висока стабільність (±0,53 %) забезпечує сталість якості обробки.

2. Екстремальна енергозбережність: висока електро-оптична ефективність (42,7 %) значно знижує експлуатаційні витрати.

3. Підходять як для тонких, так і для товстих матеріалів: висока якість пучка (BBP 1,3) закладає основу для швидкої й високоякісної роботи.

6 ключових технологій Raycus забезпечують його «універсальну» продуктивність

1. Кругла модифікована волоконна структура: інновації в основних компонентах ефективно пригнічують фотопотемніння та нелінійні ефекти, що забезпечує вищу продуктивність; вищий ступінь узгодженості відповідає вимогам до високої потужності та високої якості пучка.

2. Технологія джерела накачки з фіксацією довжини хвилі: застосування похилої багатоядерної структури та технології комбінування поляризацій дозволяє досягти вихідної потужності одного джерела накачки 1400 Вт, а стабільність потужності покращується до ±0,5 %, що забезпечує стабільний вихід від джерела.

3. Технологія пригнічення фотопотемніння: оптимізація процесів виготовлення волокна та використання високоефективного скла значно підвищують ефективність фотоелектричного перетворення та стійкість до фотопотемніння.

4. Керування в режимі одного модуля з високою яскравістю: Використовується сегментоване керування параметром M², що дозволяє встановлювати стандарти якості пучка ще на етапі проектування модулів, об’єднання пучків та лазерних систем; якість пучка контролюється на рівні системи, забезпечуючи високу якість пучка (M² < 4, що на 20 % краще за аналоги) та високу оптичну ефективність (> 85 %, що на 10 % краще за аналоги).

5. Унікальне активне керування пучком: Покращує якість пучка шляхом стиснення кута розбіжності, перетворюючи надлишкове розсіяне світло в світло оболонки та розсіюючи його.

6. Технологія реконструкції сфокусованого пучка: Застосовується технологія реконструкції сфокусованого пучка для подальшого покращення характеристик пучка; серія Ultra має велику глибину фокусу та великий фокусний плям, що значно підвищує швидкість різання як тонких, так і товстих плит.

Дані про експлуатаційні характеристики

1. RFL-C6000 Ultra: Порівняно зі стандартним блоком потужністю 6 кВт, ефективність зростає на 30–120 %, а швидкість різання для латуні товщиною 10 мм — до 246 %, що забезпечує щорічне зниження витрат на електроенергію приблизно на 5 000 дол. США (на основі 8 годин повного навантаження щодня в робочі дні).

2. RFL-C12000 Ultra: Порівняно зі стандартним блоком потужністю 12 кВт, ефективність різання для плит товщиною до 10 мм зростає в середньому приблизно на 50 %, а для плит товщиною 10–40 мм — на 15–140 %, що забезпечує щорічне зниження витрат на електроенергію понад на 8 000 дол. США (на основі 8 годин повного навантаження щодня в робочі дні).

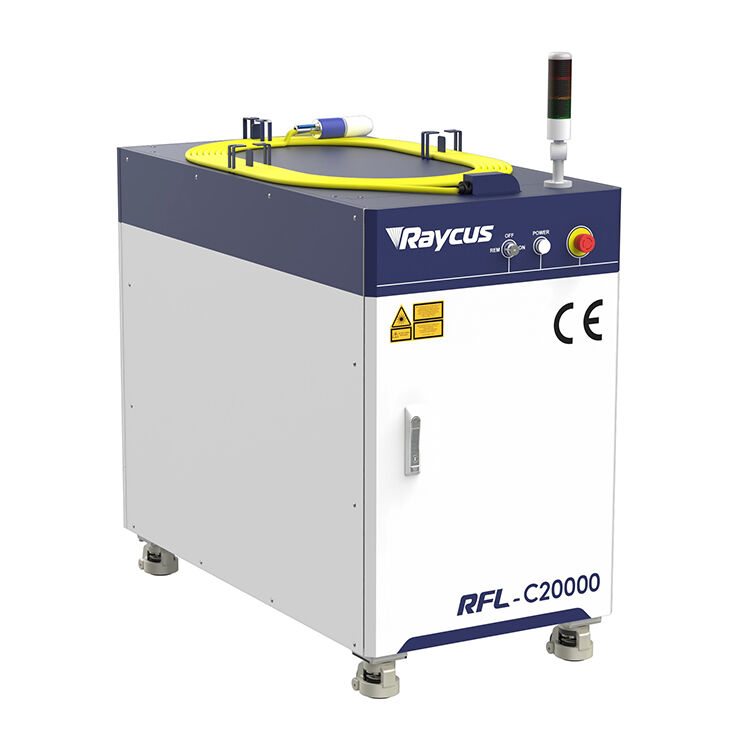

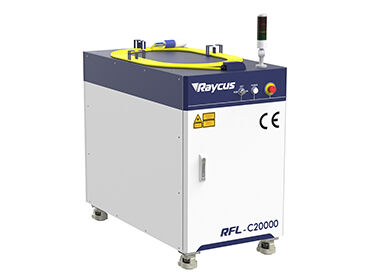

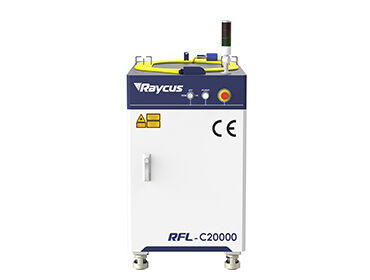

3. RFL-C20000 Ultra: Середня швидкість різання зростає приблизно на 24 %, а швидкість різання для нержавіючої сталі товщиною 10 мм і 20 мм — понад на 40 %; ефективність відповідає блоку потужністю 30 кВт, що забезпечує щорічне зниження витрат на електроенергію понад на 12 000 дол. США (на основі 8 годин повного навантаження щодня в робочі дні).

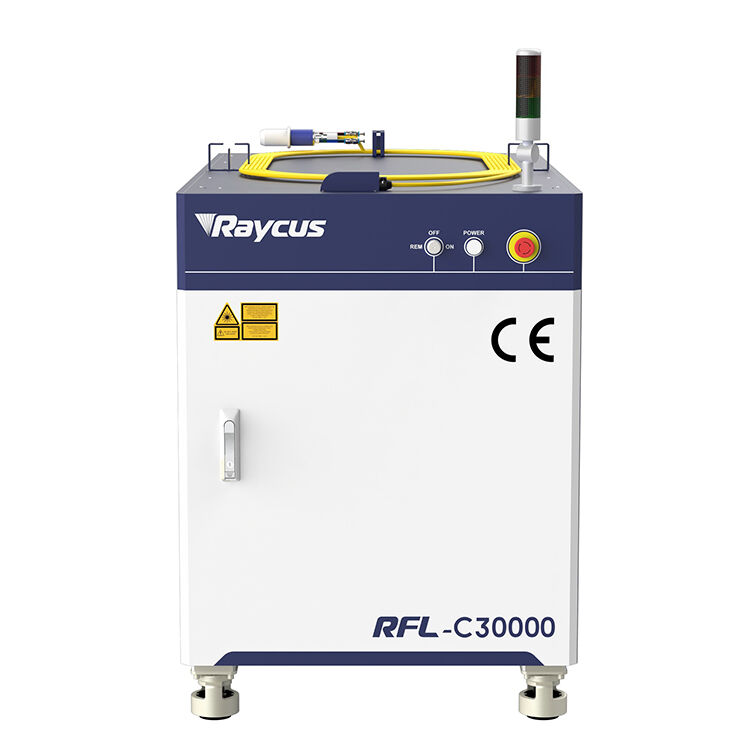

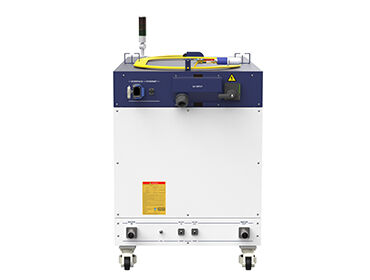

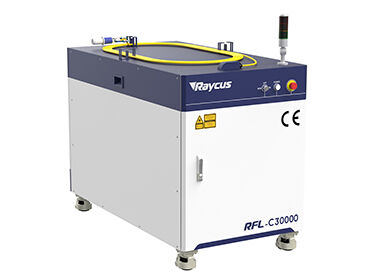

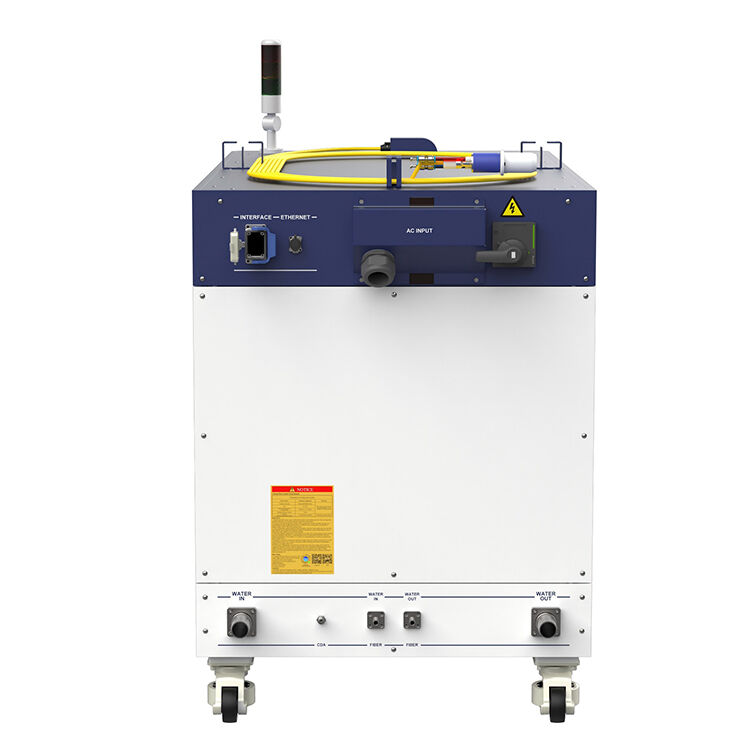

4. RFL-C30000 Ultra: Загальна ефективність різання нержавіючої сталі покращена на 25 %; у режимі різання азотом нержавіючої сталі ефективність відповідає ефективності машини потужністю 40 кВт! Щорічна економія електроенергії понад 20 000 дол. США (на основі 8-годинної обробки під повним навантаженням у робочий день).
