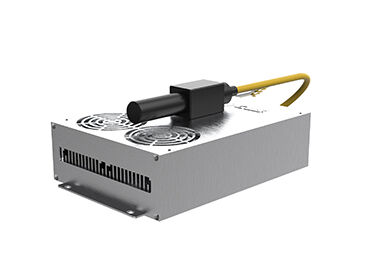

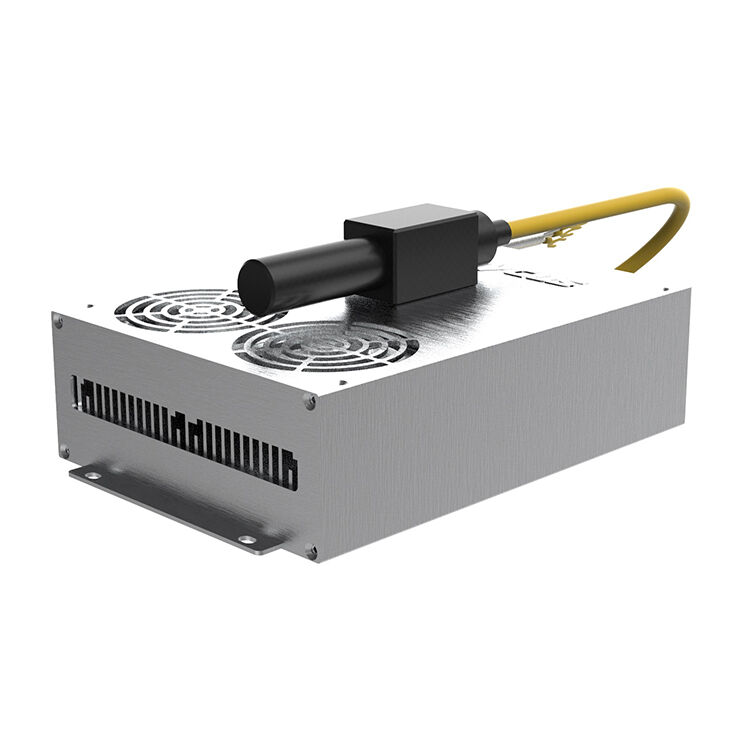

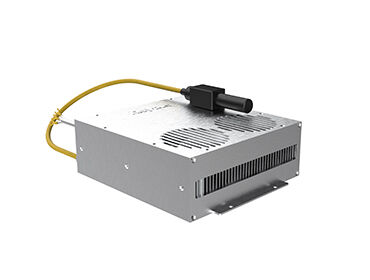

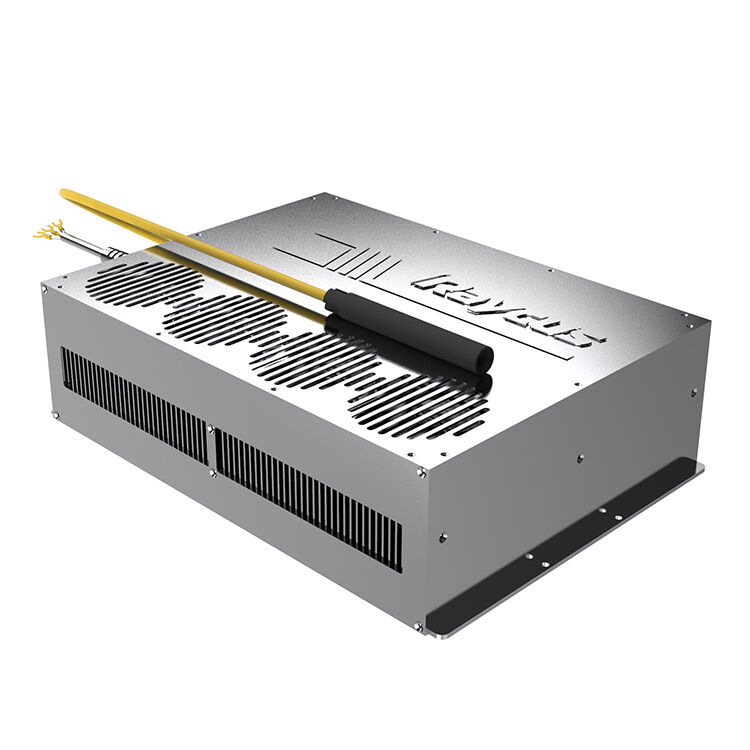

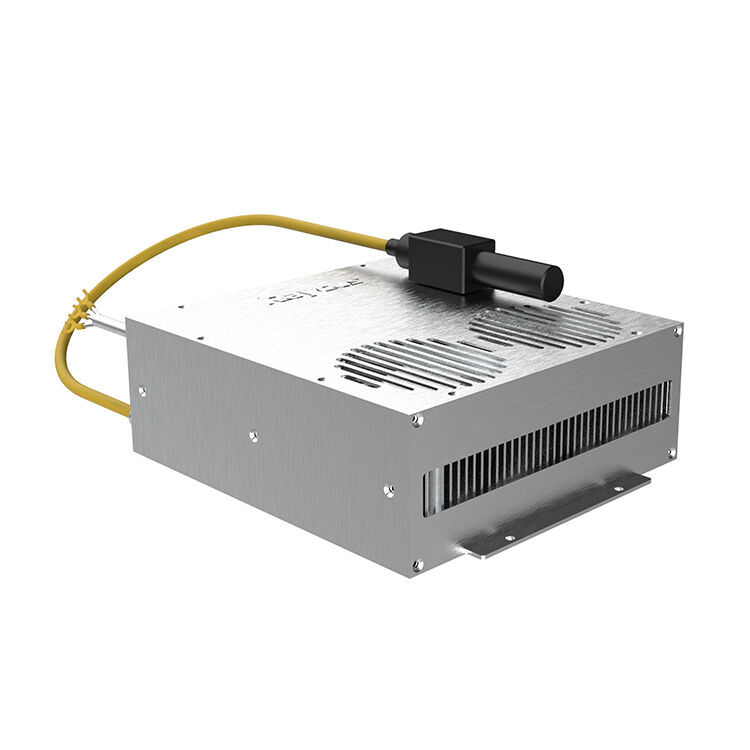

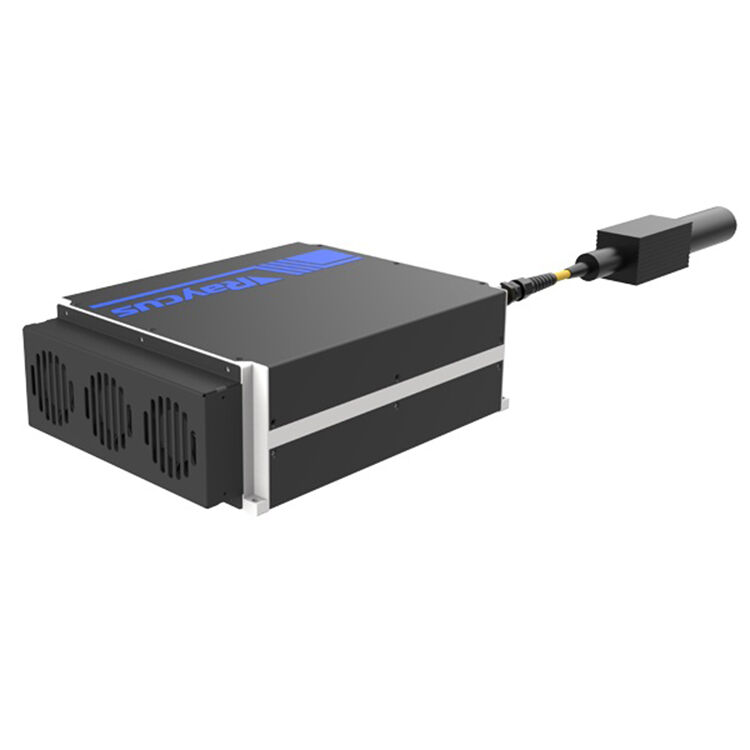

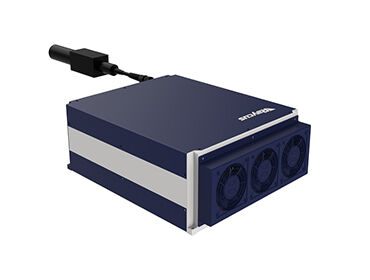

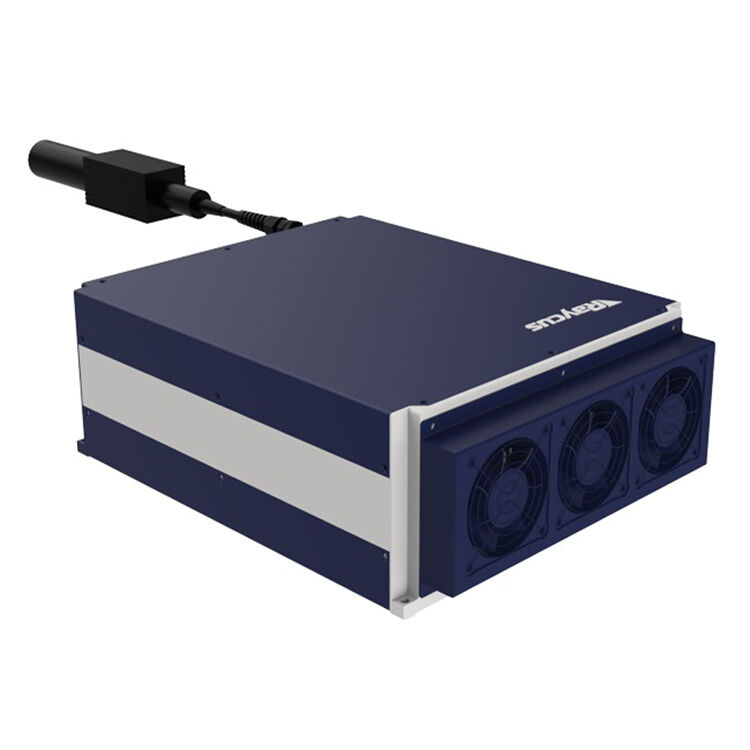

Імпульсні волоконні лазери Raycus з Q-модуляцією
Огляд продукту
 |
 |
Імпульсні волоконні лазери Raycus з Q-модуляцією — це промислові джерела світла, призначені для маркування та мікрообробки. Завдяки повністю волоконній конструкції та власній технології Q-модуляції вони характеризуються високою піковою потужністю, високою енергією одного імпульсу, відмінною якістю лазерного пучка та високою стабільністю .
З охопленням діапазону потужності від 20 Вт до 100 Вт, ці лазери мають повітряне охолодження, компактні та не потребують обслуговування. Їх широко використовують для маркування, гравірування, глибоке гравірування та прецизійне мікрооброблення на металах і деяких неметалевих матеріалах, що робить їх економічно вигідним основним рішенням на ринку для електроніки 3C, комплектуючих, автозапчастин, прикрас, прес-форм та інших галузей.
Особливості продукту та відмінності між серіями QS, QB та Qmini
 |
 |
Загальні характеристики
- Повністю волоконна інтегрована конструкція для високої надійності, тривалого терміну служби та експлуатації без обслуговування
- Висока пікова потужність і висока енергія одного імпульсу для ефективного маркування/гравірування
- Відмінна якість пучка (M²<1.6) для тонких ліній і високого контрасту
- Широкий діапазон частоти повторення імпульсів, що забезпечує адаптивність до різних технологічних процесів
- Повітряне охолодження та живлення постійним струмом 24 В для простоти встановлення
- Підтримка аналогового керування та інтерфейсу RS232, сумісність із поширеними картами маркування
Ключові відмінності: QS / QB / Qmini
-
Серія QS (стандартна) Універсальна модель загального призначення зі стандартним розміром плями, тривалістю імпульсу та частотою повторення. Підходить для загальне маркування, гравірування на металевих виробах, повсякденні металеві вироби та стандартне глибоке гравірування .
-
Серія QB (покращена) Модель з високою потужністю / для глибокого гравірування з більшою енергією одного імпульсу та підвищеною здатністю до глибокого гравірування. Підходить для форми, інструменти для різання, глибоке гравірування на товстих заготовках та маркування важких деталей .

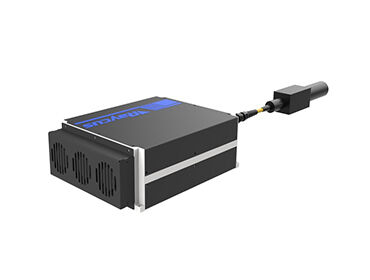

- Серія Qmini (мініатюрна) Ультракомпактна й легка модель для інтегрованих застосувань. Підходить для портативні маркувальні машини, компактні настільні системи та інтегроване обладнання .

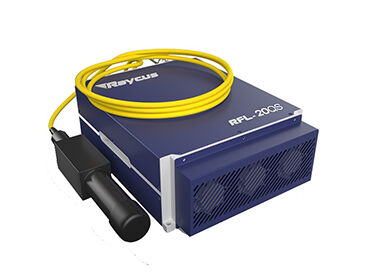

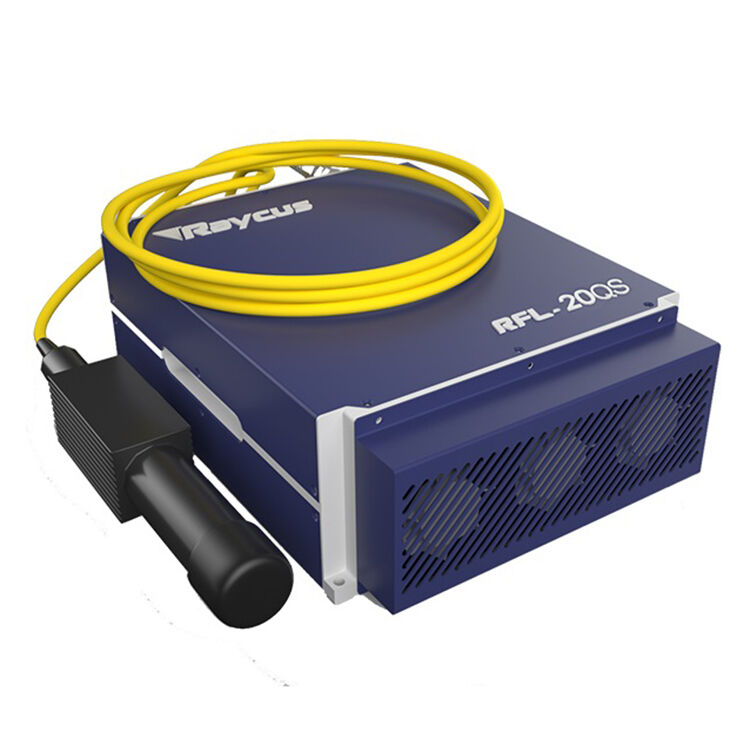

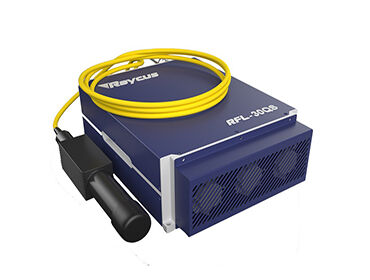

Технічні параметри (RFL-P20QS / P30QS / P50QS / P100QS)
 |
 |
| Пункт | RFL-P20QS | RFL-P30QS | RFL-P50QS | RFL-P100QS |
| Середня вихідна потужність | 20Вт | 30W | 50W | 100W |
| Центральна хвильова довжина | 1064 нм | 1064 нм | 1064 нм | 1064 нм |
| Частота повторюваності | 30–60 кГц | 30–60 кГц | 50–100 кГц | 50–100 кГц |
| Ширина імпульсу | 120–150 нс | 130–160 нс | 120–150 нс | 120–150 нс |
| Макс. Енергія одного імпульсу | 0.67 мДж | 0,75 мДж | 1,0 мДж | 2,0 мДж |
| Якість променя M² | <1.5 | <1.6 | <1.6 | <1.6 |
| Діаметр вихідного пучка | 5,7–8 мм | 5,7–8 мм | 7±1 мм | 7±1 мм |
| Стабільність потужності | <3% | <3% | <3% | <3% |
| Метод охолодження | Повітряне охолодження | Повітряне охолодження | Повітряне охолодження | Повітряне охолодження |
| Блок живлення | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
Застосування
 |
 |
-

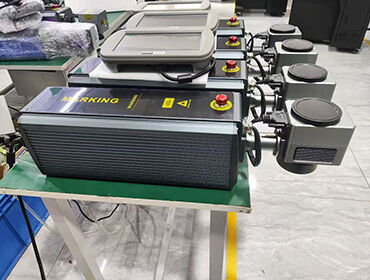

Лазерне маркування
- Металеві написи, коди дат, QR-коди, логотипи, серійні номери
- Нержавіюча сталь, алюміній, мідь, золото, срібло, титанові сплави тощо
-
Точне гравіювання та глибоке гравіювання
- Глибоке гравіювання для різального інструменту, форм, фурнітури, сантехнічного обладнання, автокомпонентів
- Дрібне гравіювання для ювелірних виробів, табличок, ремесленних виробів
-
Мікрообробка та точна обробка
- Різання тонких плівок, свердлення мікропор, розмітка, підлаштування опору, травлення ІТО
-
Загальні промислові галузі
- електроніка 3C, побутова техніка, машинобудування, авіакосмічна промисловість, медичне обладнання, маркування упаковки
