Система точного лазерного розрізування ЧПК FSCUT7000S

Огляд

FSCUT7000S — це спеціалізована шинна система ЧПК, призначена для прецизійної лазерної обробки. На основі технології шини EtherCAT з операційною системою в реальному часі (RTOS) вона забезпечує передовий контроль руху та надшвидкий контроль лазера, що робить її надійним рішенням високого рівня для застосувань прецизійної лазерної різки.

Варіанти моделі:

• FSCUT7000S

• FSCUT7000C

• FSCUT7000S Dual Interpolation

Основні компоненти:

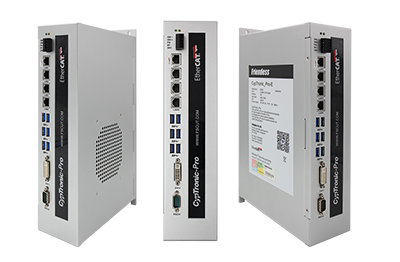

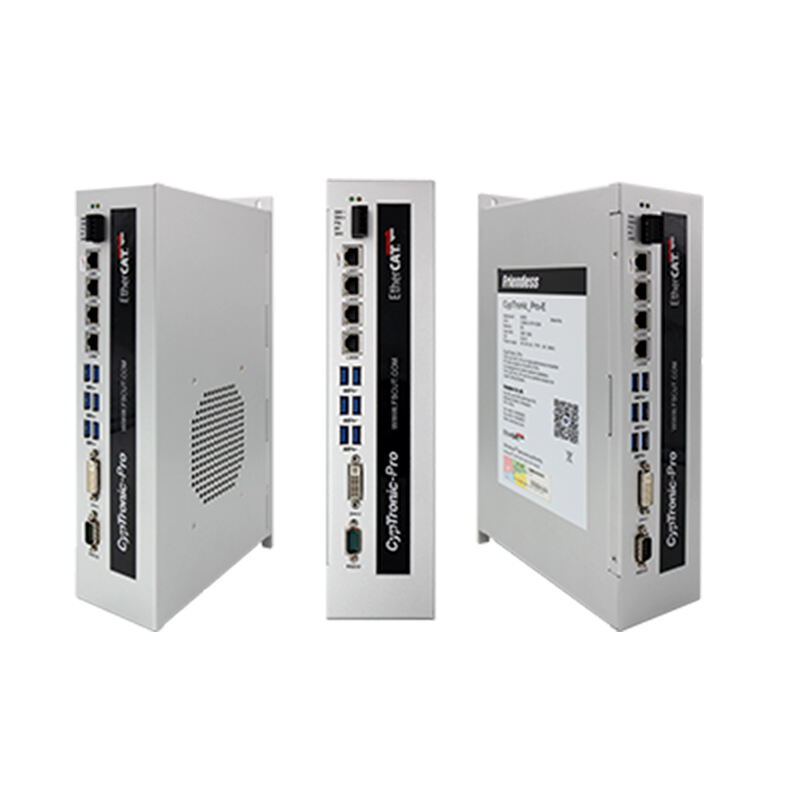

• Шинний контролер: CypTronic_Pro-E × 1

• Контролер руху: BPC6203E × 1

• Плата адаптера: HPL2720E × 1

• Ручний термінал: WKB V6P × 1

Основні особливості

• Плавне керування траєкторією
  Архітектура шини EtherCAT з ядром RTOS у реальному часі забезпечує точність команди інтерполяційної траєкторії 0,1 мкм . У поєднанні з приводами серії BCD забезпечує фактичну точність обробки ±3 μm .

• Гнучке вторинне розроблення
  Підтримує кілька протоколів зв'язку, включаючи Modbus TCP, AD5 та TCP/IP, що дозволяє інтегрувати виробництво як поза лінією, так і в лінію.

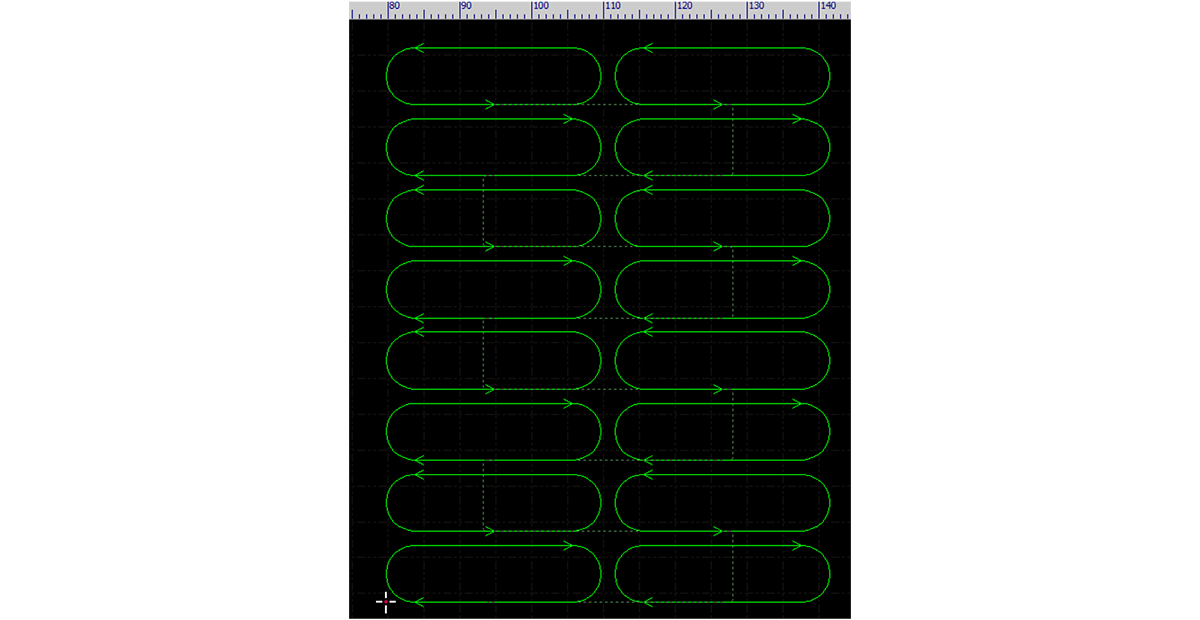

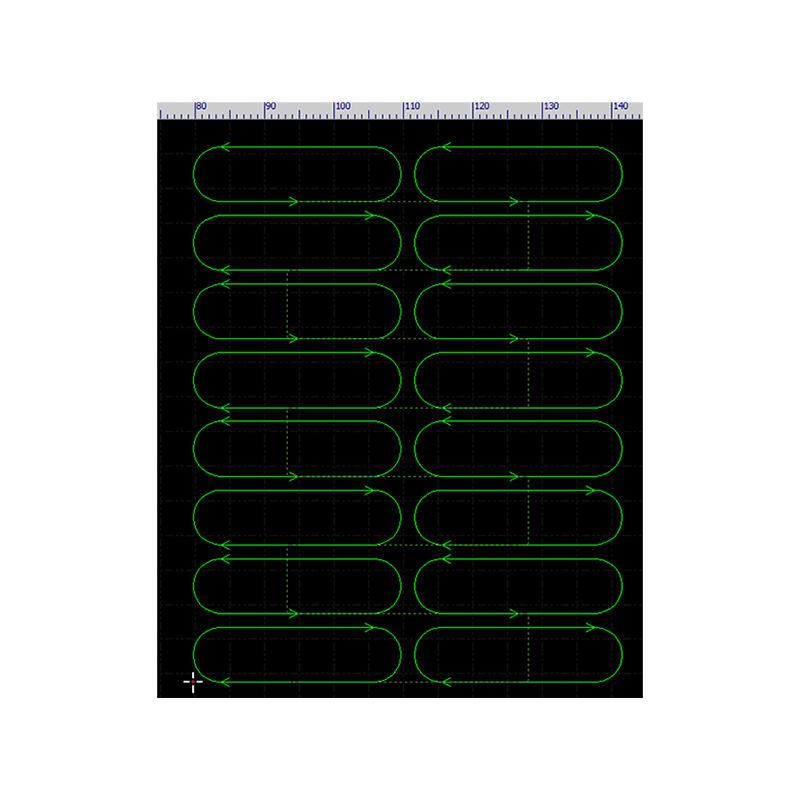

• Функція прецизійного сканування
  Тонке сканування лінії введення мінімізує дії запуску/зупинки, підвищує ефективність різання

• Функціональність PSO
  Керування інтервалом лазерних точок з високою швидкістю та точністю, охоплює початкові/кінцеві точки траєкторії, ділянки прискорення/уповільнення та ділянки сталої швидкості

• Подвійна інтерполяція
  Унікальний режим подвійної інтерполяції всередині однієї системи підтримує два незалежних підсистеми для одночасного керування обробкою.

• Інтеграція програмного забезпечення UltraCut
  Програмне забезпечення Bochu UltraCut пропонує комплексні графічні функції обробки, точне сканування, редагування точок змінної швидкості, керування багатьма вісями Y для автоматизації та опційний візуальний модуль для високоточного позиціонування та різання.

Застосування

• Точне лазерне різання металів та інших матеріалів

• Багатоосьові автоматизовані лінії лазерного різання

• Середовище двопроцесної виробництва
