Система ЧПК Bochu FSCUT7100S з 4 осями, що зв’язані, з гальванометром

Огляд
FSCUT7100S — це система керування, призначена для обробки на інтегрованих гальванометричних та рухомих платформах. Вона забезпечує повністю синхронізовану обробку між рухомими осями та гальванометричними сканерами і підтримує просунуті режими, такі як обробка в польоті лінійних осей, обробка в польоті обертових осей та роботизована обробка в польоті. Це робить її придатною для вимогливих галузей, таких як електроніка 3C, виробництво друкованих плат, виробництво літієвих акумуляторів і фотовольтаїка.

Модель:
FSCUT7100S

Компоненти системи:

• Промисловий комп'ютер: CypTronic_Pro-ES

• Платa-адаптер: HPL2720E

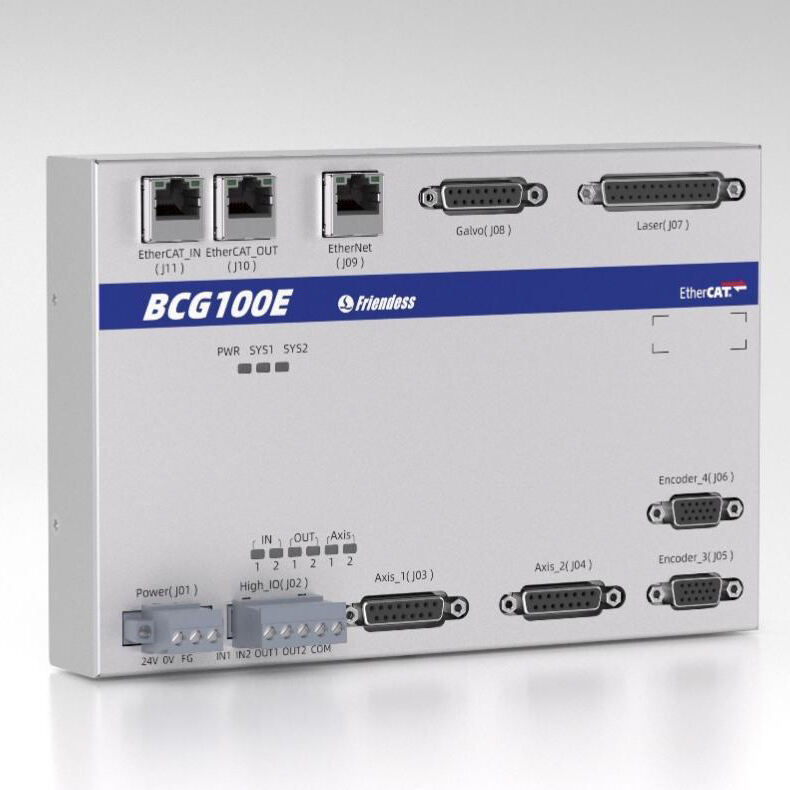

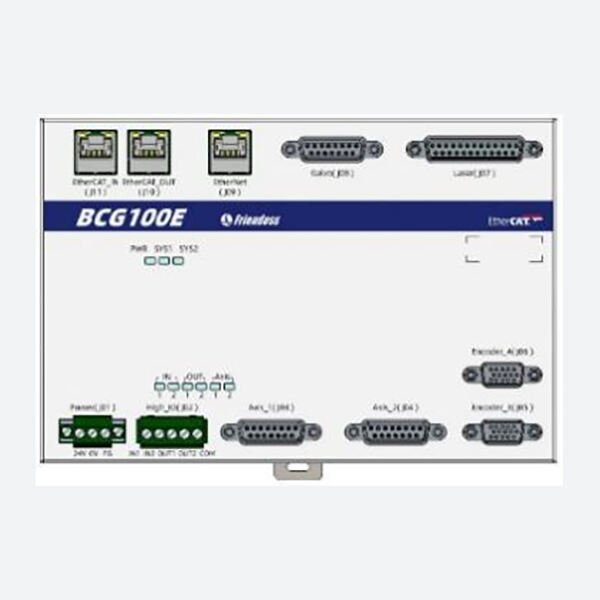

• Гальванометрична плата: BCG100E

Комплектація:

• Мережевий кабель: LAN-7X

• Мережевий кабель: LAN-3X

• Мережевий кабель: LAN-0.3X

Основні особливості

• Швидкісна обробка в польоті
  Використовує алгоритми POF для швидкого зварювання та точного позиціонування. Включає унікальну таблицю технологічних карт для подолання складностей зварювання на кутах, що покращує точність і ефективність.

• Налаштовуваний за допомогою вторинного розвитку
  Підтримує бібліотеки вторинного розвитку TCP та DLL для спеціалізованих рішень, орієнтованих на галузь.

• керування зв’язаними осями, 4 вісі
  Алгоритм IFOV 3.0 забезпечує необмежений огляд, обробку великоформатних зображень без склеювання чи швів, підвищуючи ефективність на 30%. Підтримує обробку з обертальним зв’язаним механізмом.

• Синхронізація багатовісна та з кількома гальванометрами
  Підтримує двосистемний та односистемний зв’язок кількох гальванометрів для швидшої роботи в реальному часі, суттєво підвищуючи виробничу продуктивність.

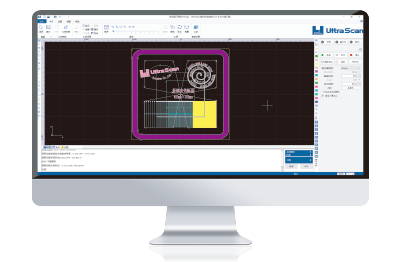

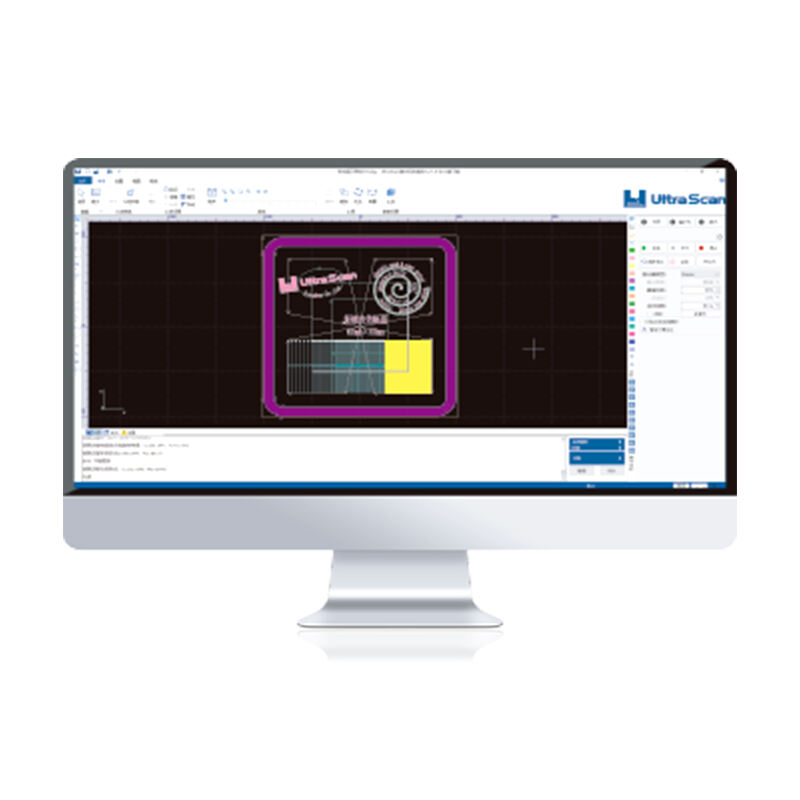

• Інтеграція програмного забезпечення UltraGalvo
  Розроблено на основі технології шини EtherCAT, програмне забезпечення UltraGalvo забезпечує точне керування чотирма вісями, усуває помилки склеювання, зберігає точність і значно підвищує швидкість обробки.

Застосування

• Електроніка (виробництво 3C)

• Лазерна обробка друкованих плат

• Зварювання та маркування літієвих акумуляторів

• Обробка компонентів сонячних батарей
