NGL-SLT-2000 Yeşil Lazer Elmas Kesme Makinesi

Açıklama

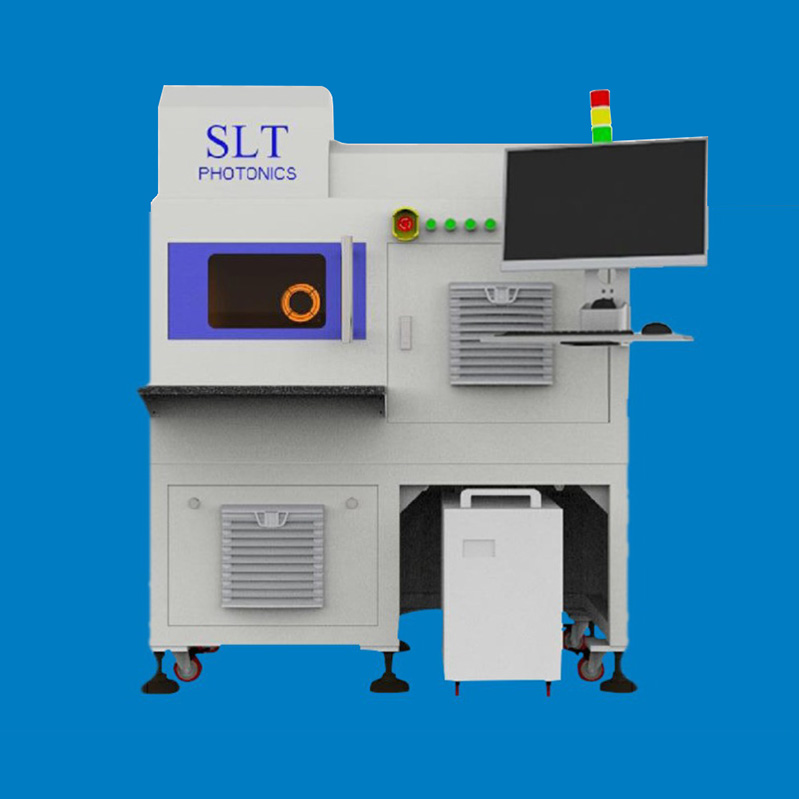

NGL-SLT-2000 Yeşil Lazer Elmas Kesme Makinesi

Yüksek Hızlı, Yüksek Hassasiyetli Elmas ve Aşırı Sert Malzemeler için Çözüm

The NGL-SLT-2000 ultra sert malzemeler için özel olarak tasarlanmış yüksek performanslı bir lazer kesme sistemidir; doğal elmaslar, CVD/HPHT sentetik elmaslar, PCD, PDC, silisyum karbür ve karbon bazlı kompozitler gibi. Özel 532nm yeşil lazeri ve entegre CNC hareket kontrol modüllerini bünyesinde barındıran bu sistem, olağanüstü hassasiyet, hız ve uzun vadeli çalışma stabilitesi sunmaktadır.

Temel Özellikler

Özel 532nm Yeşil Lazer Kaynağı: Kendi bünyemizde geliştirilmiştir, minimum zayıflama ve sürekli ışın kalitesi sağlar. Hassas CNC Hareket Platformu: Japonya'dan ithal doğrusal motor sistemi, ±0,005mm tekrarlanabilirlik.
	Kapalı Optik Yol ve Sağlam Yapı: Tamamen kapalı kesme odası, titreşime karşı dayanıklı granit taban ve çelik kaynaklı yapı. CCD Görüntüleme Sistemi: 130W endüstriyel kamera, 25x büyütme ile hassas konumlandırma ve gerçek zamanlı izleme.
Kullanıcı Dostu Yazılım Arayüzü: Görev otomasyonu ve net arayüze sahip, özel geliştirilmiş akıllı kontrol yazılımı. Çift Zımpara Başlığı: Verimlilik için 180° döndürme ile hızlı geçiş.

Ana avantajları

• Stabil Uzun Vadeli Çalışma: Su soğutmalı lazer kaynağı ve verimli ısı dağıtımı, yüksek dayanıklılık sağlar.

• Eşsiz Kesme Hassasiyeti: Nanosaniye darbe süresi ve <1.3 m² ışın kalitesi, ultra temiz kesimler sağlar.

• Otomasyona Uygun: En az manüel girişimle çoklu kesim programlarını destekler.

• Operatör Güvenliği ve Temizlik Artışı: Toz yönetimi ve entegre soğutma ile tamamen kapalı sistem.

• Özelleştirilebilirlik: Yazılım ve fonksiyonlar uygulama ihtiyaçlarınıza göre uyarlanabilir.

Teknik özellikler

Lazer Sistem Parametreleri

• Lazer Kaynağı: Yerleşik pompa lazeri (entegre terminal tipi)

• Lazer gücü: 20W

• Dalga boyu: 532nm

• Mod: TEM₀₀

• Işın Kalitesi (M²): ≤1.3

• Darbe Enerjisi: ≥2MJ @ 10kHz

• Tekrarlama oranı: 5–20kHz

• Nabız genişliği: <20ns

• Soğutma: Su soğutmalı

• Maks. Kesme Derinliği: 20mm

• Çalışma sıcaklığı: 20–50°C

Makine spesifikasyonları

• Ortam Sıcaklığı / Nem: <25°C / <%70

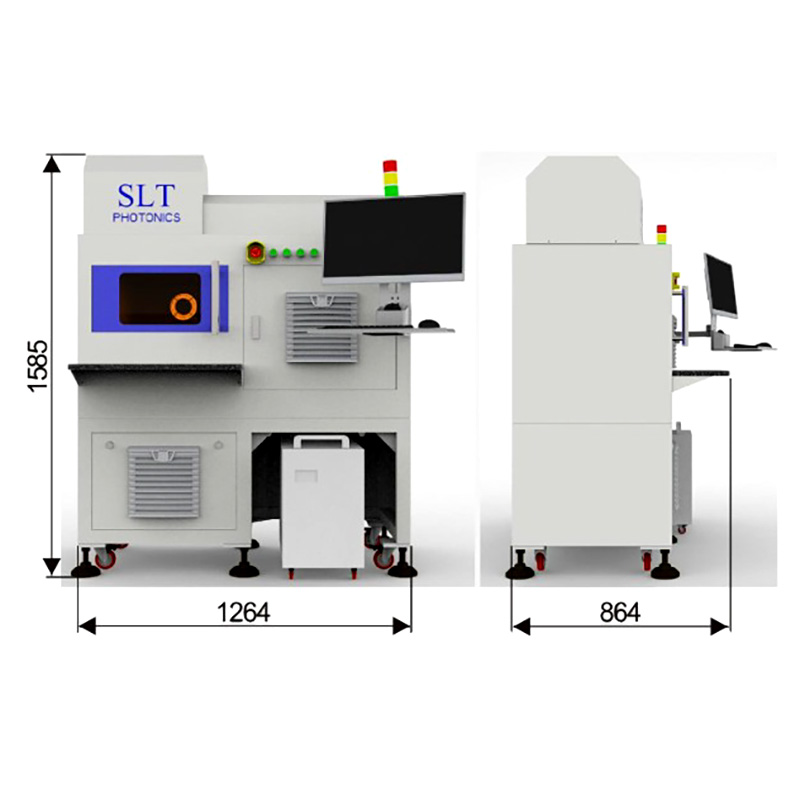

• Makine Boyutu: 1264×864×1585mm

• Toplam Güç: 2kw

• Hava basıncı: 86–106KPa

• Voltaj: AC220V

• Ağırlık: 600kg

CNC Hareket Sistemi

• Eksen Hareketleri (X/Y/Z): 150×150×60mm

• Tekrarlanabilirlik: ±0.005mm

• Kılavuz Rayı: Japonya'dan ithal edildi

CCD Görüntüleme Sistemi

• Kamera: 130W endüstriyel, 1280×1024ppi, 300FPS

• Yakınlaştırma: 25x

• Güç / Aydınlatma: 24V / Çubuk ışık

Soğutma Sistemi

• Güç: 1200W

• Sıcaklık Aralığı: 20–30°C

• Su kapasitesi: 18 l

Makine Çerçevesi

• Yapı: Çelik kaynaklı

• Temel Platform: Granit

• Bitiriyorum: Gri-beyaz toz boya

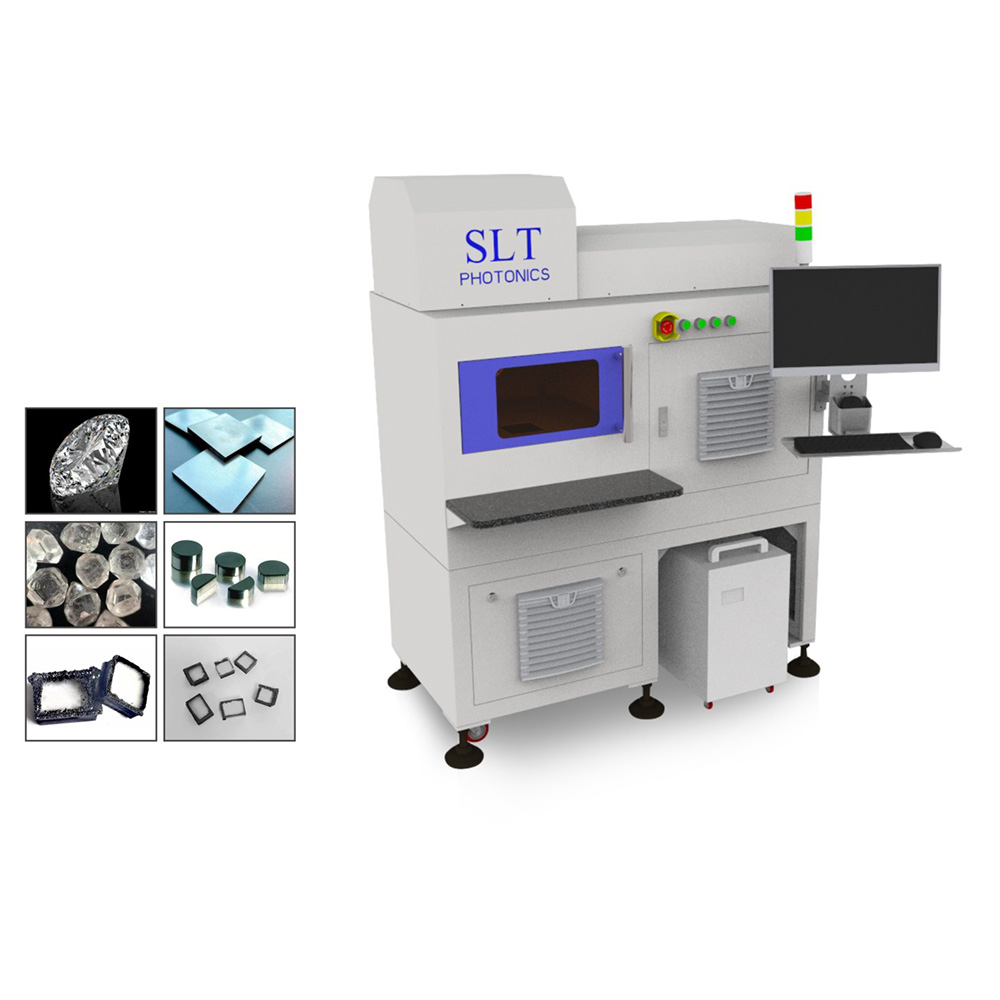

Uygulama kapsamı

• Doğal elmasları kesme, CVD/HPHT sentetik elmaslar
• İşlenen PCD/PDC takımları ve silisyum karbür waferler
• Grafen ve karbon fiber komponentlerin hassas mikro işlenmesi
• Mücevher, yarı iletken ve endüstriyel takımlar için ultra sert malzemelerin yüksek performanslı yüzey işlenmesi
