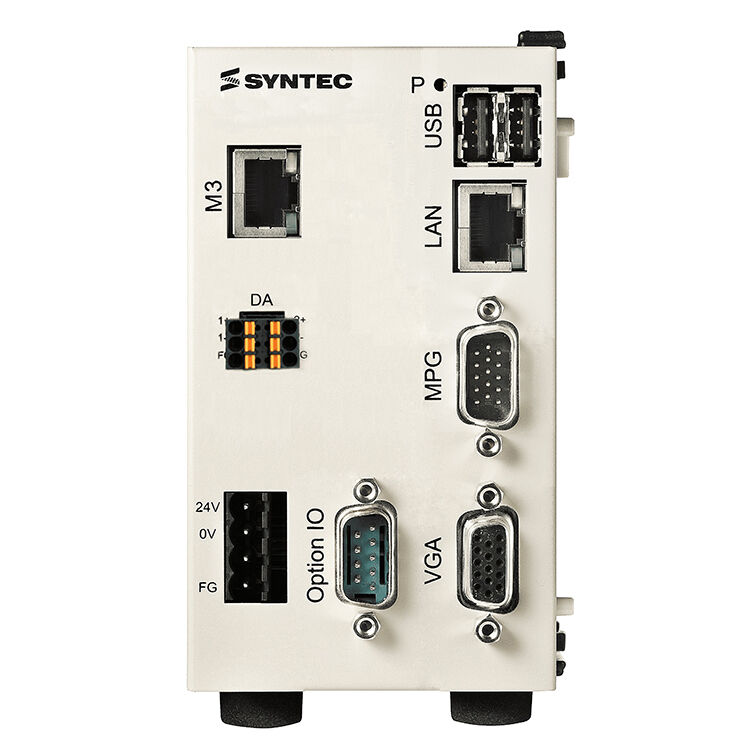

ตัวควบคุมการเชื่อมด้วยเลเซอร์ Syntec

คุณสมบัติผลิตภัณฑ์ ข้อมูลจำเพาะของรุ่น และโซลูชันการใช้งาน

คอนโทรลเลอร์เชื่อมด้วยเลเซอร์ของ Syntec เป็นระบบ CNC แบบเฉพาะทางที่พัฒนาโดย SYNTEC สำหรับการใช้งานการเชื่อมด้วยเลเซอร์ ซึ่งมีคุณสมบัติการควบคุมการเคลื่อนที่แบบหลายแกนที่มีความแม่นยำสูง การผสานรวมกระบวนการเลเซอร์อย่างลึกซึ้ง และสถาปัตยกรรมบัสที่แข็งแกร่ง ครอบคลุมสามสถานการณ์หลัก ได้แก่ การเชื่อมบนแพลตฟอร์มแบบกานทรี (gantry platform welding) การเชื่อมแบบสแกนด้วยกล้องวัดมุม (galvanometer scanning welding) และการเชื่อมด้วยแขนหุ่นยนต์ (robotic arm welding) ซึ่งถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมพลังงานใหม่ อุตสาหกรรมฮาร์ดแวร์ ชิ้นส่วนโลหะแผ่นสำหรับยานยนต์ และอุตสาหกรรมอื่นๆ

1. ประสิทธิภาพการควบคุมการเคลื่อนที่เหนือกว่า

• รองรับการเคลื่อนที่พร้อมกันสูงสุด 18 แกน (มาตรฐานคือ 3–5 แกน) เพื่อตอบสนองความต้องการการเชื่อมตามเส้นทางเชิงพื้นที่ที่ซับซ้อน

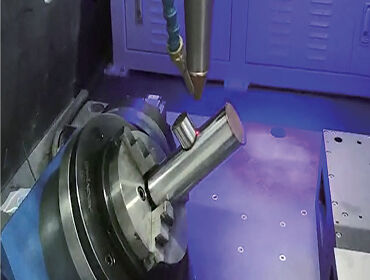

• ติดตั้งฟังก์ชัน RTCP (Rotation Tool Center Point) เพื่อรักษาความเร็วการเชื่อมอย่างสม่ำเสมอบนอุปกรณ์เชื่อมแบบลิงค์แบบ 4/5 แกน ป้องกันไม่ให้เกิดการลุกลามทะลุผ่านและรอยเชื่อมไม่สมบูรณ์
• รอบการแทรกค่า: 125–250 ไมโครวินาที; ความคลาดเคลื่อนของเส้นทางการเคลื่อนที่ ≤ ±2 ไมโครเมตร รับประกันการทำงานที่มั่นคงแม้ในความเร็วสูง

2. การผสานกระบวนการเลเซอร์อย่างลึกซึ้ง

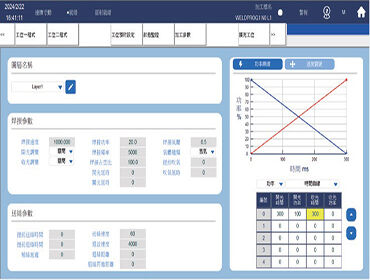

• การปรับกำลังเลเซอร์แบบไดนามิก: มีโหมดกราฟกำลังสามแบบ ขึ้นอยู่กับเวลา ระยะทาง และความเร็ว การเพิ่มหรือลดกำลังแบบค่อยเป็นค่อยไปที่จุดเริ่มต้นและจุดสิ้นสุดของการเชื่อม ช่วยขจัดข้อบกพร่องเช่น หลุมรอยเชื่อม (cratering) และการลุกลามทะลุผ่าน
• ฟังก์ชันการเชื่อมแบบสั่น (wobble welding) ในตัว พร้อมเส้นทางการสั่นแบบวงกลม รูปไข่ และเชิงเส้น เหมาะสำหรับแผ่นโลหะหนาและชิ้นงานที่มีช่องว่างกว้าง
• การควบคุมการป้อนลวดแบบซิงโครไนซ์: ใช้เครื่องป้อนลวดแบบเซอร์โวที่สามารถปรับความเร็วแบบเรียลไทม์ รองรับการป้อนลวดล่วงหน้า (pre-feeding) และการหยุดลวดแบบมีดีเลย์ (delayed wire stop) เพื่อให้ได้คุณภาพการเชื่อมที่สม่ำเสมอ

3. ใช้งานง่ายสูงและความน่าเชื่อถือสูง

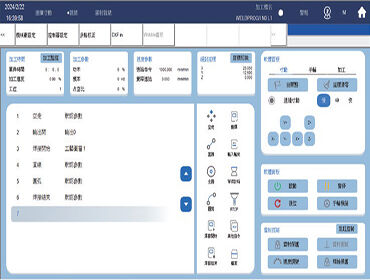

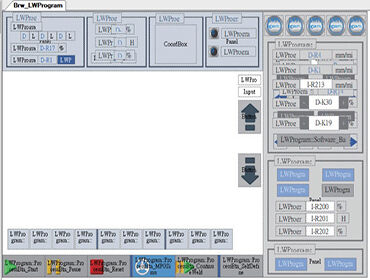

• HMI อุตสาหกรรมเฉพาะทาง: การเขียนโปรแกรมแบบกราฟิกผ่านเมนู โดยไม่จำเป็นต้องใช้รหัส G-code รองรับการจำลองการใช้แฮนด์วีล (handwheel simulation) และการดำเนินการแบบเริ่ม-หยุด (run-and-pause)
• การออกแบบบัส EtherCAT / Mechatrolink III: มีความสามารถในการต้านการรบกวนได้ดีเยี่ยม ลดความซับซ้อนของระบบสายไฟ และสามารถขยายระบบได้อย่างยืดหยุ่น
• การตรวจสอบแบบวงจรปิดเต็มรูปแบบ: ติดตามสถานะแบบเรียลไทม์ของแหล่งกำเนิดเลเซอร์ พารามิเตอร์การเชื่อม และสัญญาณ I/O; เตือนภัยอัตโนมัติและหยุดฉุกเฉินทันทีเมื่อเกิดความผิดปกติ

ข้อมูลทางเทคนิค

โซลูชันการประยุกต์ใช้งานทั่วไป

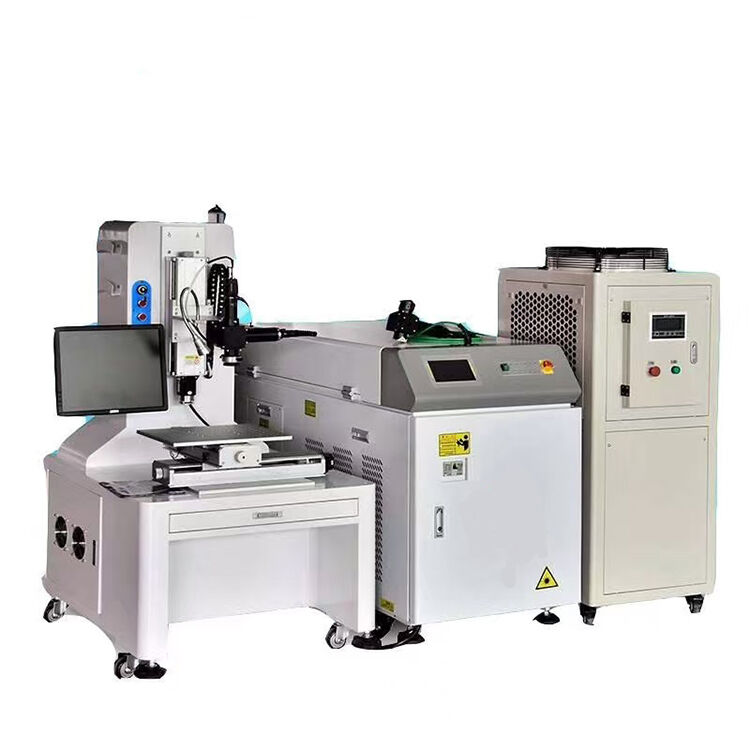

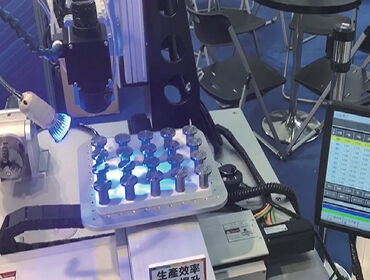

ระบบการเชื่อมด้วยเลเซอร์แบบโครงข่าย (ซีรีส์ FC)

• การจัดวางอุปกรณ์: คอนโทรลเลอร์ FC-B-V3 + ไดรฟ์และมอเตอร์แบบเซอร์โว + แหล่งกำเนิดเลเซอร์ + โต๊ะทำงาน
• การประยุกต์ใช้งาน: อุปกรณ์เครื่องครัว ข้อต่อท่อสำหรับงานสุขาภิบาล การเชื่อมแผ่นบาง (0.5–3 มม.)
• กระบวนการ: การเชื่อมแนวตรงและแนววงกลม การเชื่อมแบบจุด; ใช้งานได้กับสายการผลิตแบบหลายสถานี

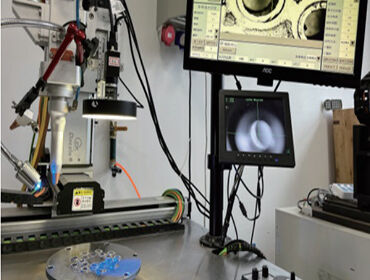

ระบบการเชื่อมด้วยเลเซอร์แบบสแกนด้วยกระจกแกว่ง (ซีรีส์ FC)

• การจัดวางระบบ: คอนโทรลเลอร์ FC-B-V3 + เครื่องวัดกระแสไฟฟ้าแบบดิจิทัล + ระบบภาพ + เลเซอร์ไฟเบอร์
• การใช้งาน: แท็บแบตเตอรี่พลังงานใหม่ ฟอยล์ทองแดงสำหรับแผงวงจรพิมพ์ (PCB) การเชื่อมชิ้นส่วนอิเล็กทรอนิกส์แบบความแม่นยำสูง

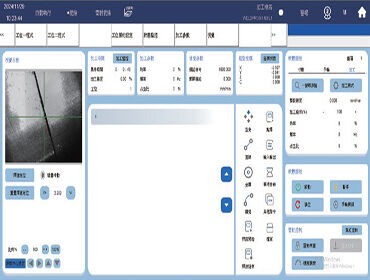

• กระบวนการ: การเชื่อมจุดแบบความเร็วสูงและการเชื่อมตามเส้นทาง; ทำงานร่วมกับระบบตำแหน่งภาพอัตโนมัติเพื่อเพิ่มประสิทธิภาพมากกว่า 30%

หุ่นยนต์เชื่อมด้วยเลเซอร์ (ซีรีส์ 81RA)

• การจัดวางระบบ: คอนโทรลเลอร์ 81RA + หุ่นยนต์ 6 แกน + หัวเชื่อมเลเซอร์ + เครื่องป้อนลวด
• การใช้งาน: ชิ้นส่วนตัวถังรถยนต์ แผ่นโลหะขนาดใหญ่ การเชื่อมแผ่นหนา (3–10 มม.) สำหรับเครื่องจักรกลวิศวกรรม
• กระบวนการ: การเชื่อมตามเส้นทางสามมิติในปรภูมิ การเชื่อมแบบสั่น (wobble welding) และการติดตามแนวรอยเชื่อม (seam tracking) สำหรับชิ้นงานโค้งซับซ้อน

ข้อได้เปรียบของผลิตภัณฑ์

• เมื่อเปรียบเทียบกับการ์ดควบคุมการเคลื่อนที่แบบดั้งเดิม: ใช้สถาปัตยกรรม CNC ระดับอุตสาหกรรม ซึ่งมีความเสถียรสูงกว่ามากกว่า 50% และมีสมรรถนะในการต้านสัญญาณรบกวนที่เหนือกว่าอย่างชัดเจน สำหรับการผลิตแบบต่อเนื่องระยะยาว
• เมื่อเปรียบเทียบกับคอนโทรลเลอร์ทั่วไป: มีโปรแกรมกระบวนการเชื่อมเลเซอร์เฉพาะในตัว ซึ่งช่วยลดระยะเวลาการตั้งค่าเริ่มต้นลงได้มากถึง 70% และลดอุปสรรคด้านเทคนิค
• การรองรับฟังก์ชันระดับพรีเมียม: ฟังก์ชัน RTCP, การเชื่อมแบบสั่น (wobble welding) และการผสานระบบวิชัน (vision linkage) สามารถตอบสนองความต้องการด้านการผลิตที่มีความแม่นยำสูงและประสิทธิภาพสูงจากอุตสาหกรรมพลังงานใหม่และอุตสาหกรรมยานยนต์ได้อย่างครบถ้วน
