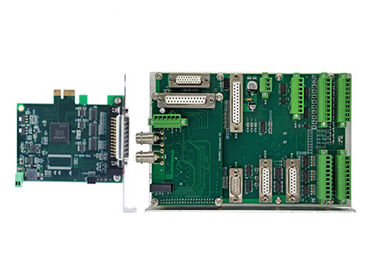

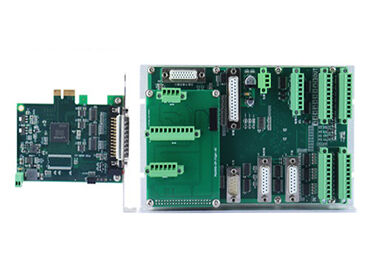

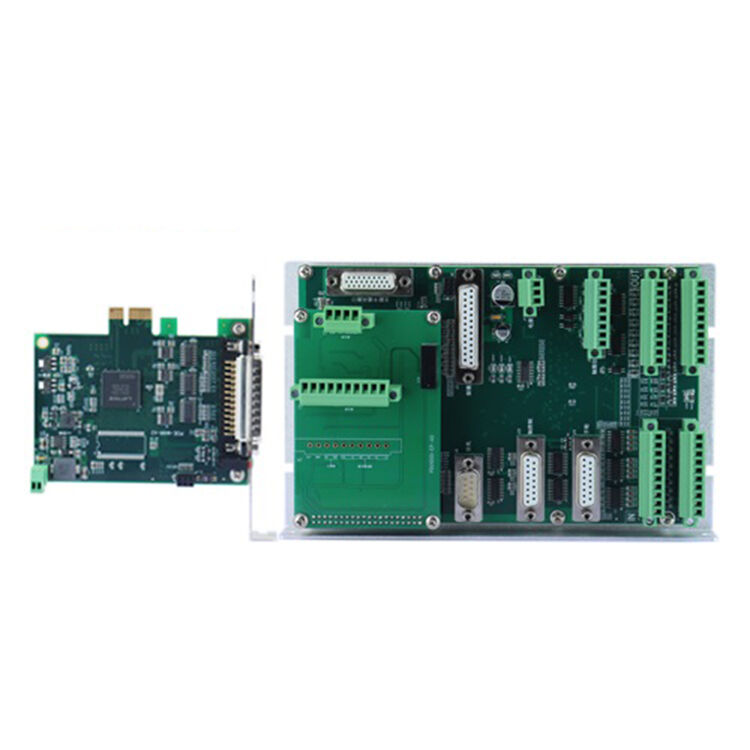

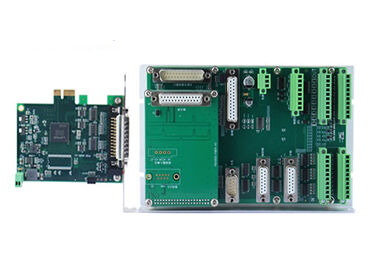

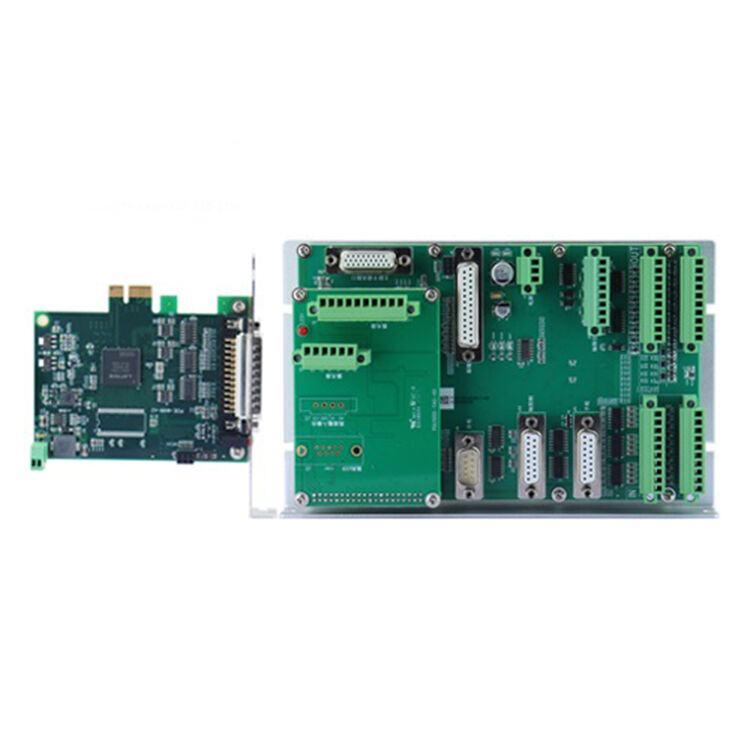

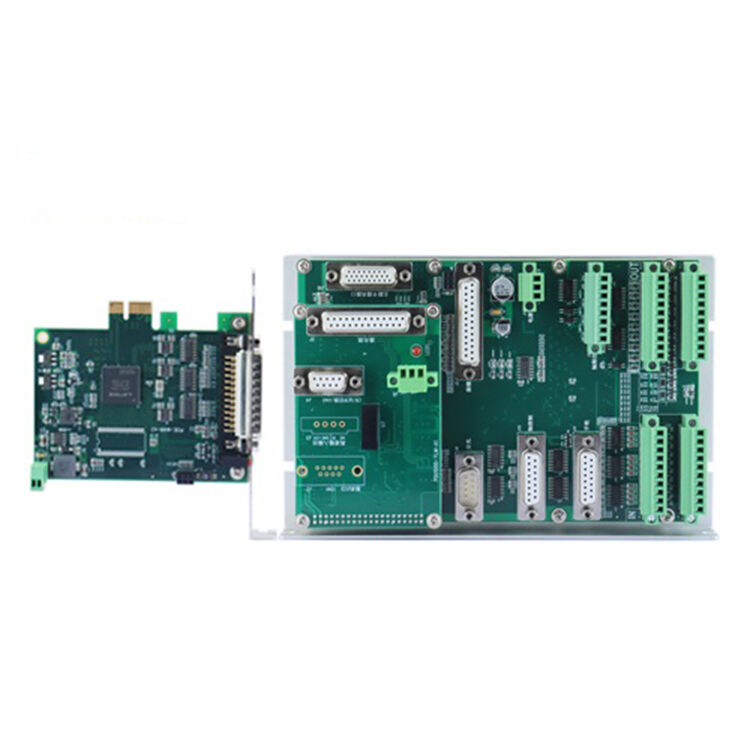

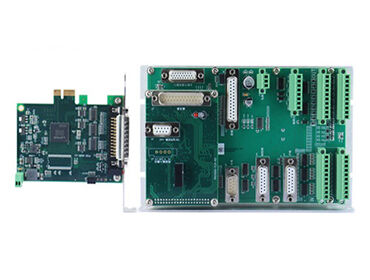

การ์ดควบคุมเลเซอร์แกลโวซีรีส์ PDU2000 แบบอัจฉริยะของเพิงติง

คุณสมบัติผลิตภัณฑ์

1. บัสความเร็วสูง PCIe และการควบคุมแกลโวแบบวงจรปิด

   ใช้อินเทอร์เฟซมาตรฐาน PCIe ที่มีความหน่วงต่ำและแบนด์วิดธ์สูง เพื่อรองรับการประมวลผลที่รวดเร็วและแม่นยำสูง รองรับโปรโตคอล XY2-100 และ XY2-100_FB แบบเนทีฟ ทำให้สามารถตรวจสอบสถานะของสแกนเนอร์แกลโวแบบเรียลไทม์แบบวงจรปิดได้ ซึ่งช่วยยกระดับความเสถียรในการปฏิบัติงานและความแม่นยำในการกำหนดตำแหน่งซ้ำได้อย่างมาก
2. รองรับเลเซอร์ได้ครบทุกชนิดและการซิงโครไนซ์แบบนาโนวินาที

   เข้ากันได้กับเลเซอร์หลักทั่วไป รวมถึงเลเซอร์ไฟเบอร์ เลเซอร์ QCW เลเซอร์ YAG เลเซอร์ CO₂ และเลเซอร์ UV ครอบคลุมแบรนด์ต่าง ๆ เช่น IPG, Raycus, Maxphotonics และ JPT พร้อมระบบส่งออกสัญญาณเลเซอร์แบบ PWM ความแม่นยำสูง โดยความกว้างพัลส์ต่ำสุดอยู่ที่ 0.02 ไมโครวินาที และความถี่ในการทำงานสูงสุดสูงถึง 10 เมกะเฮิร์ตซ์ ความแม่นยำในการซิงค์ระหว่างระบบเลเซอร์กับระบบแกลโวควบคุมอยู่ในระดับนาโนวินาที
3. พอร์ตอินพุต/เอาต์พุต (I/O) จำนวนมากและการขยายการเคลื่อนที่

   ติดตั้งช่องอินพุตสากลจำนวน 20 ช่อง และช่องเอาต์พุตกำลังสูงจำนวน 18 ช่อง (500 มิลลิแอมแปร์) เพื่อรองรับอุปกรณ์รอบข้างอัตโนมัติหลากหลายประเภท มีอินเทอร์เฟซควบคุม 3 แกนในตัว รองรับการเชื่อมโยงแกน 2–6 แกน และสามารถขยายเพิ่มเติมสำหรับแพลตฟอร์มมอเตอร์เซอร์โวและมอเตอร์สเต็ปปิ้งได้ จัดเตรียมพอร์ต RS232 สองพอร์ตไว้สำหรับการดำเนินการกล้อง CCD แบบออฟไลน์และการสื่อสารผ่านซีเรียลแบบกำหนดเอง นอกจากนี้ยังรองรับการแยกลำแสงความเร็วสูง (1/4/8/16 ช่องทาง) เพื่อให้สามารถประมวลผลแบบบูรณาการหลายสถานีได้
4. ความน่าเชื่อถือระดับอุตสาหกรรม

   จ่ายพลังงานที่ ±15V/5A พร้อมประสิทธิภาพในการต้านสัญญาณรบกวนได้ดีเยี่ยม รองรับสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อนของการเชื่อมและตัดด้วยเลเซอร์กำลังสูง รองรับการแกะสลักแบบเคลื่อนที่ (flying marking) การระบุตำแหน่งด้วยภาพ (visual positioning) และการควบคุมพลังงานแบบปิดห่วง (energy closed-loop control) สามารถผสานรวมเข้ากับสายการผลิตอัตโนมัติได้อย่างสมบูรณ์แบบ

ข้อมูลทางเทคนิค

• อินเทอร์เฟซบัส: PCIe
• โปรโตคอลกาลโว: XY2-100, XY2-100_FB (แบบปิดห่วง)
• โหมดควบคุมเลเซอร์: PWM; ความกว้างพัลส์: 0.02 ไมโครวินาที ถึง 10 เมกะเฮิร์ตซ์; พลังงานเลเซอร์: ปรับได้ 0–100%
• การกำหนดค่า I/O: ขาเข้า 20 ช่อง ขาออกกำลังสูง 18 ช่อง (500 มิลลิแอมแปร์)
• การควบคุมการเคลื่อนที่: อินเทอร์เฟซ 3 แกน รองรับการเชื่อมโยงแกน 2–6 แกน
• อินเทอร์เฟซการสื่อสาร: RS232 สองช่อง, อีเธอร์เน็ต (แบบเลือกเพิ่มเติม)
• แหล่งจ่ายไฟ: ±15V/5A; แหล่งจ่ายไฟเสริม: +12 ถึง +24V
• กำลังเลเซอร์ที่ใช้งานได้: 500W ถึง 4kW (สำหรับการเชื่อมและการตัด)
• ความแม่นยำในการซิงโครไนซ์: ≤100 นาโนวินาที

สอบถาม

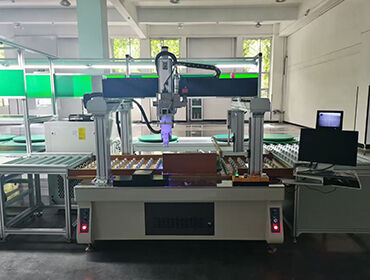

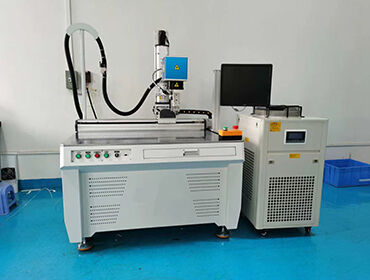

การเชื่อมด้วยเลเซอร์ (การใช้งานหลัก)

• อุตสาหกรรมพลังงานใหม่: การเชื่อมแท็บแบตเตอรี่พลังงาน, ฝาครอบด้านบน และบัสบาร์แบบยืดหยุ่น
• อุตสาหกรรมอิเล็กทรอนิกส์ 3C: การเชื่อมโครงกลางของสมาร์ทโฟน, โมดูลกล้อง และชิ้นส่วนโครงสร้างความแม่นยำสูง
• อุตสาหกรรมยานยนต์: การเชื่อมต่อโครงรถ, การเชื่อมเกียร์สำหรับกล่องเกียร์, การเชื่อมรางเลื่อนสำหรับที่นั่ง

การตัดและเจาะด้วยเลเซอร์

• การตัดวัสดุแผ่นบางอย่างแม่นยำ: แผ่นสแตนเลส แผ่นอลูมิเนียม และแผ่นทองแดง (ความหนา 0.1–3 มม.)
• การขึ้นรูปไมโครรู: การเจาะรูสำหรับแผงวงจรพิมพ์ (PCB), เซรามิก และแซฟไฟร์

การทำเครื่องหมายและการแกะสลักด้วยเลเซอร์

• การแกะสลักขนาดใหญ่และความเร็วสูง: การแกะสลักแบบเคลื่อนที่ (Flying marking), การแกะสลักบนพื้นผิวโค้ง 3 มิติ
• การแกะสลักความแม่นยำสูง: แม่พิมพ์, เครื่องประดับ และอุปกรณ์ทางการแพทย์
