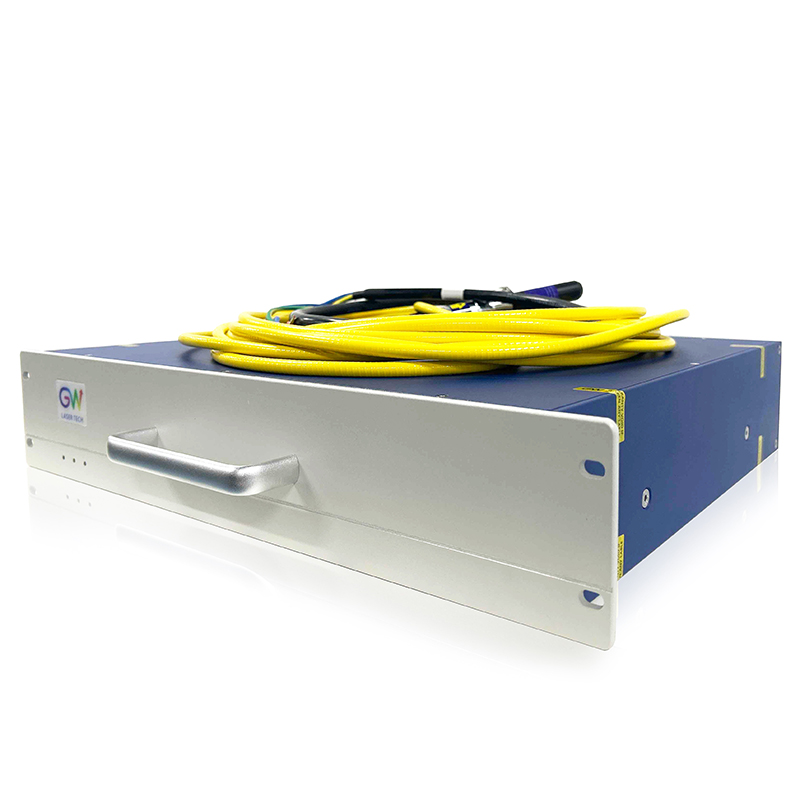

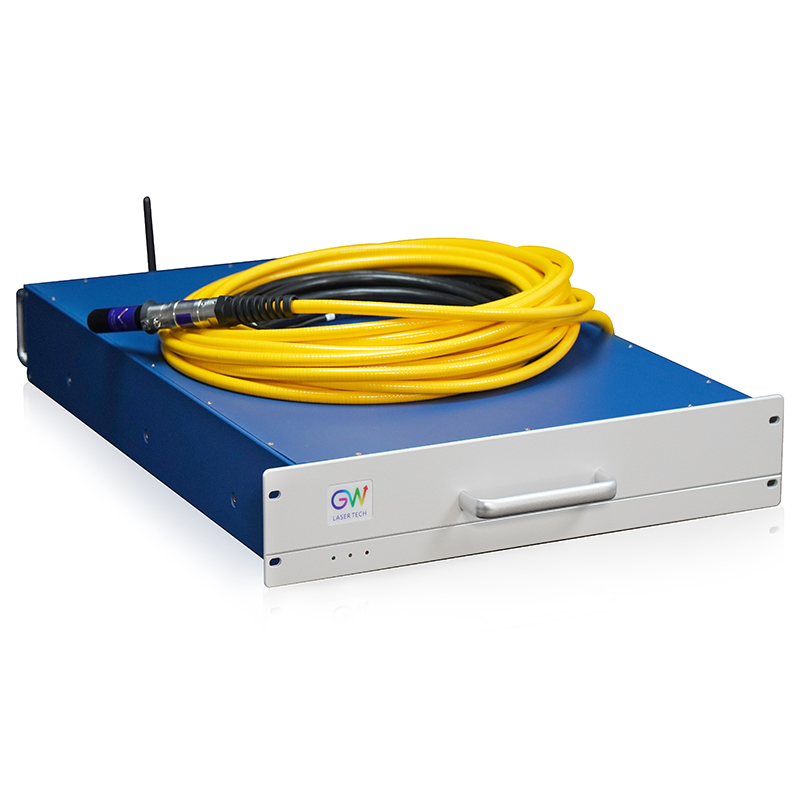

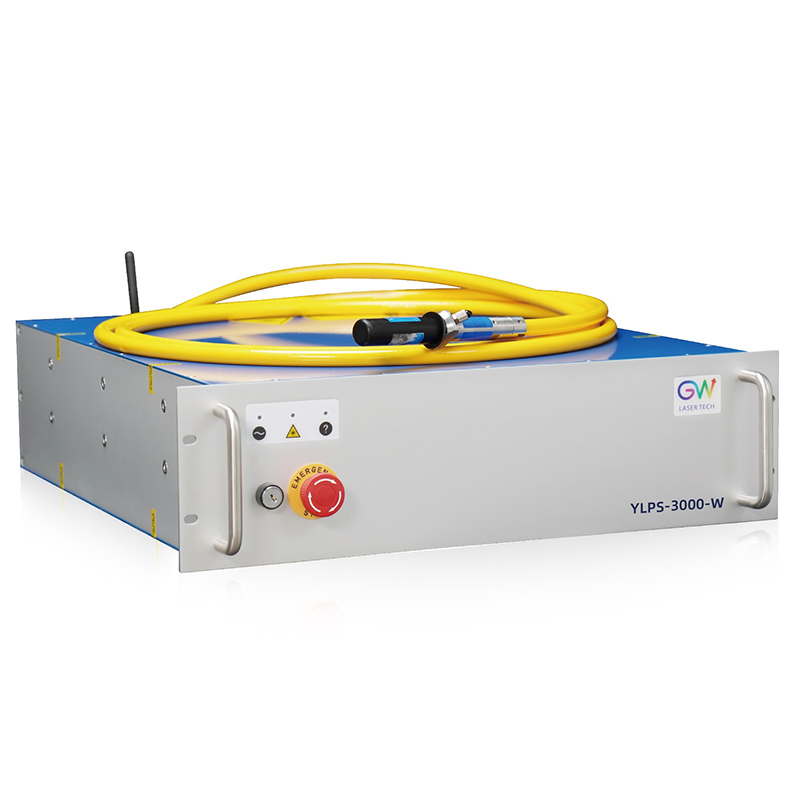

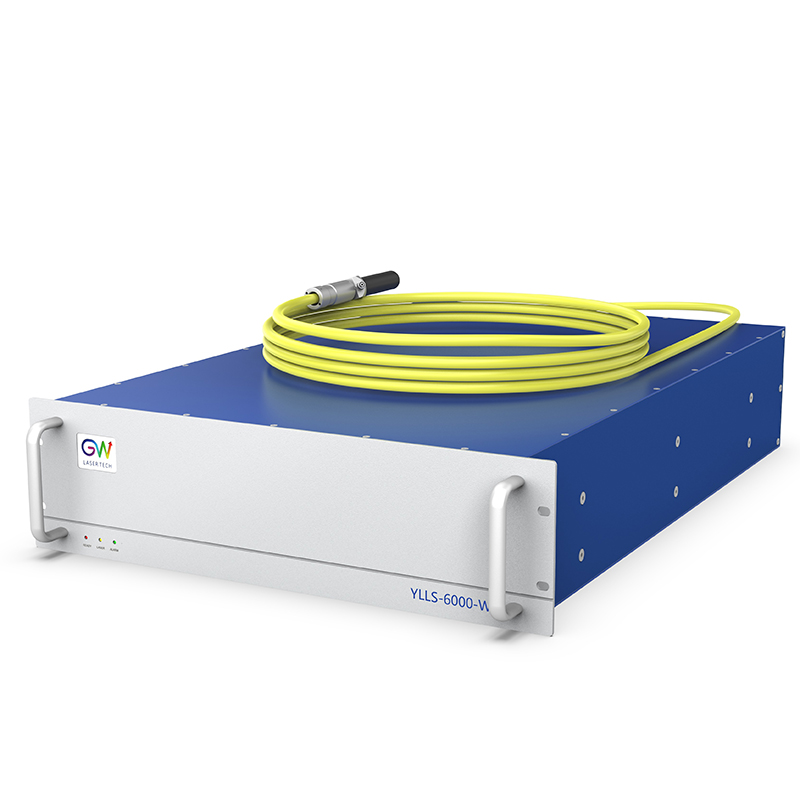

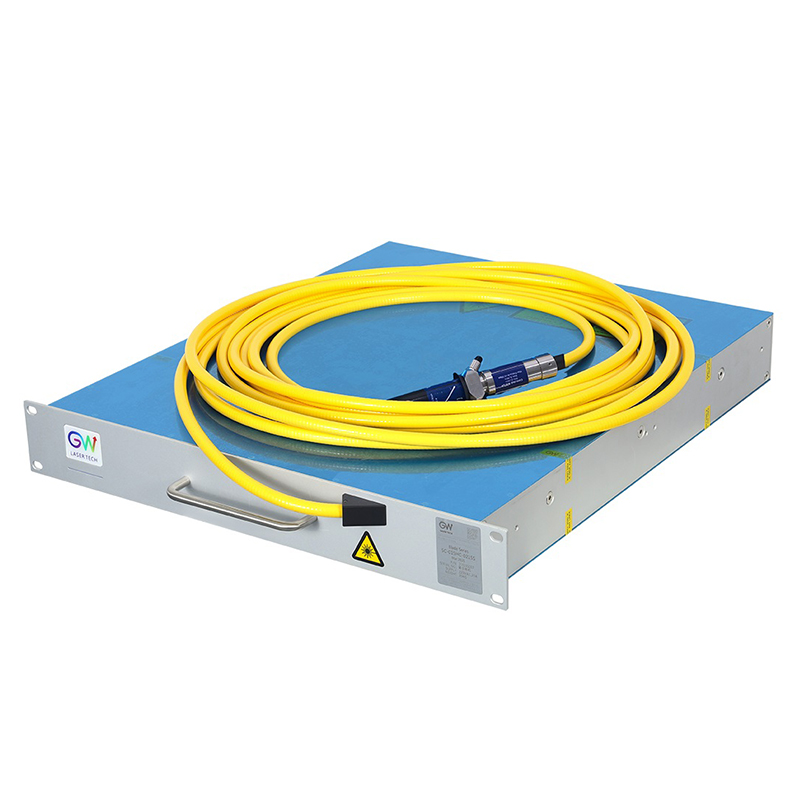

เลเซอร์ไฟเบอร์ GW CW
ลักษณะทางเทคนิค
 |
 |
- เลเซอร์ไฟเบอร์แบบคลื่นต่อเนื่อง แบบโมดูลเดี่ยว ใช้เทคโนโลยีการปั๊มแบบสองทิศทางที่มีความยาวคลื่น 976 นาโนเมตร ซึ่งมีประสิทธิภาพสูง เพื่อประหยัดต้นทุนและลดการใช้พลังงาน โดยมีการออกแบบโมดูลออปติกแบบปิดสนิทแบบบูรณาการ และเส้นใยนำแสงที่มีเส้นผ่านศูนย์กลางเล็ก จึงถูกนำไปประยุกต์ใช้อย่างแพร่หลายในกระบวนการต่างๆ เช่น การตัดด้วยเลเซอร์ การเชื่อมด้วยเลเซอร์ การพ่นเคลือบผิวด้วยเลเซอร์ และการบำบัดความร้อนผิวด้วยเลเซอร์
- เลเซอร์ไฟเบอร์แบบต่อเนื่องหลายโมดูล ติดตั้งเทคโนโลยีการปั๊มแบบสองทิศทางที่มีความยาวคลื่น 976 นาโนเมตร ซึ่งมีประสิทธิภาพสูงและให้อัตราการแปลงพลังงานไฟฟ้าเป็นพลังงานแสงสูง โครงสร้างแบบหลายโมดูลช่วยให้สามารถควบคุมแต่ละโมดูลได้อย่างอิสระ หากเกิดข้อผิดพลาดกับโมดูลใดโมดูลหนึ่ง สามารถปิดโมดูลที่มีปัญหาได้แยกต่างหากโดยที่เลเซอร์ยังคงทำงานต่อเนื่องได้ ซึ่งเลเซอร์ไฟเบอร์กำลังสูงนี้มีขนาดกะทัดรัด คุณภาพลำแสงยอดเยี่ยม และไม่จำเป็นต้องบำรุงรักษา จึงสามารถตัดวัสดุแผ่นบางได้ด้วยความเร็วสูง และตัดวัสดุแผ่นกลางถึงหนาให้ผิวเรียบเงางาม พร้อมประสิทธิภาพการเจาะที่เหนือกว่า
ปริมาตรการทํางาน
 |
 |
| รายการ | YLIS-1000-W | YLIS-1500-W | YLIS-2000-W | YLIS-3000-W | YLLM-Plus-12000-W | YLPM-12000-W |
|---|---|---|---|---|---|---|
| ข้อมูลจำเพาะทางออปติก | ||||||
| พลังงานออก (w) | 1000W | 1500W | 2000W | 3000w | 12000W | 12000W |
| โหมดการทำงาน | เอาต์พุตแบบต่อเนื่อง / เอาต์พุตแบบพัลส์ / เอาต์พุตที่โปรแกรมไว้ภายใน | เอาต์พุตแบบต่อเนื่อง / เอาต์พุตแบบพัลส์ / เอาต์พุตที่โปรแกรมไว้ภายใน | ||||
| ช่วงการปรับกำลังเอาต์พุต (%) | 1–100% | 1–100% | ||||
| ความยาวคลื่นของเลเซอร์ที่ปล่อยออกมา (นาโนเมตร) | 1080 ± 10 nm | 1080 ± 10 nm | ||||
| คุณภาพของลำแสงเอาต์พุต | M² ≤ 1.3 | M² ≤ 5 | M² ≤ 1.3 | M² ≤ 5 | BPP ≤ 4 | BPP ≤ 3 |
| การเสถียรภาพของพลังงาน | < 3% (อุณหภูมิของน้ำที่ 25 ± 1 °C) | < 5% (อุณหภูมิของน้ำที่ 25 ± 1 °C) | ||||
| ความถี่การปรับสูงสุด | 50กิโลเฮิรตซ์ | 50กิโลเฮิรตซ์ | 50กิโลเฮิรตซ์ | 50กิโลเฮิรตซ์ | 20khz | 50กิโลเฮิรตซ์ |
| เวลาตอบสนอง | < 20 ไมโครวินาที | < 20 ไมโครวินาที | < 20 ไมโครวินาที | < 20 ไมโครวินาที | < 50 ไมโครวินาที | < 20 ไมโครวินาที |
| ความยาวคลื่นของเลเซอร์นำทาง (นาโนเมตร) | 650nm | 650nm | ||||
| กำลังเลเซอร์นำทาง (มิลลิวัตต์) | < 1 | < 1.5 | ||||
| ระบบส่งผ่านใยแก้วนำแสง | ||||||
| ประเภทของตัวเชื่อมต่อ | Qbh | QBH / Q+ | ||||
| เส้นผ่านศูนย์กลางแกนไฟเบอร์ส่งออก (การตั้งค่ามาตรฐาน สามารถเลือกได้) | 20μm | 50μm | 20μm | 50μm | 100ไมครอน | 70 ไมโครเมตร |
| ความยาวไฟเบอร์ส่งออก | ความยาวมาตรฐาน 15 ± 0.5 เมตร (มีความยาวพิเศษให้เลือก) | ความยาวมาตรฐาน 20 ± 0.5 เมตร (มีความยาวพิเศษให้เลือก) | ||||
| ข้อมูลจำเพาะด้านการระบายความร้อน | ||||||
| วิธีการระบายความร้อน | การเย็นด้วยน้ํา | การเย็นด้วยน้ํา | ||||
| ข้อกำหนดขั้นต่ำของกำลังการทำความเย็น | 2.5 กิโลวัตต์ | 3.5KW | 4.6kw | 7.2KW | 30KW | 30KW |
| ข้อกำหนดขั้นต่ำของอัตราการไหล | 12 L/min | 15 L/min | 20 L/min | 25 ลิตร/นาที | 100 L/min | 100 L/min |
| ช่วงอุณหภูมิของสารหล่อเย็น | 25 ± 1 °C | 25 ± 3 °C | ||||
| ข้อกำหนดความดันของสารหล่อเย็น | 4–5 บาร์ | 4.5–5.5 บาร์ | ||||
| พารามิเตอร์ด้านไฟฟ้าและสิ่งแวดล้อม | ||||||
| ระยะอุณหภูมิบริเวณทํางาน | 5–45°C | 5–45°C | ||||
| แรงดันไฟฟ้าขาเข้า | 220 VAC / 50 Hz | 380VAC / 50Hz | 380VAC / 50Hz | |||
| การใช้พลังงาน | < 2.5 กิโลวัตต์ | < 3.7 กิโลวัตต์ | < 4.8 กิโลวัตต์ | < 7.5 กิโลวัตต์ | < 33 กิโลวัตต์ | < 30 กิโลวัตต์ |
| ช่วงความชื้นสัมพัทธ์ในการทำงาน | ≤95% | ≤95% | ||||
| มิติรวม | 483 × 658 × 176 มม. (ย×ก×ส) | 433 × 890 × 649 มม. (ย×ก×ส) | ||||
| น้ําหนักเครื่องจักรทั้งหมด | < 40 กิโลกรัม | < 40 กิโลกรัม | < 40 กิโลกรัม | < 45 กิโลกรัม | 265 กิโลกรัม | 280 กิโลกรัม |
ฟิลด์แอปพลิเคชัน
 |
 |
ใช้กันอย่างแพร่หลายในกระบวนการอุตสาหกรรมต่างๆ เช่น การตัดด้วยเลเซอร์ การเชื่อมเลเซอร์แบบไฮบริด การพ่นเคลือบผิวด้วยเลเซอร์ และการประสานด้วยเลเซอร์สำหรับทองแดง อลูมิเนียม และโลหะผสมของทั้งสองชนิด ซึ่งนำไปใช้ในอุตสาหกรรมพลังงานใหม่ อุตสาหกรรมอิเล็กทรอนิกส์ 3C พลังงานไฟฟ้า และโครงสร้างเหล็ก เป็นต้น
