Fonte a laser de fibra de módulo único Raycus

Introdução à Fonte de Laser de Fibra de Módulo Único Raycus

Os lasers de fibra contínuos (CW) de modo único da Raycus pertencem à terceira geração da linha de produtos de modo único, abrangendo níveis de potência que variam de centenas de watts a dezenas de quilowatts (por exemplo, 2000 W, 3000 W, 6000 W, 12000 kW). A tecnologia central consiste na obtenção de uma saída de feixe gaussiano no modo fundamental, com um núcleo de fibra mais fino e qualidade de feixe muito superior à dos lasers de múltiplos modos.

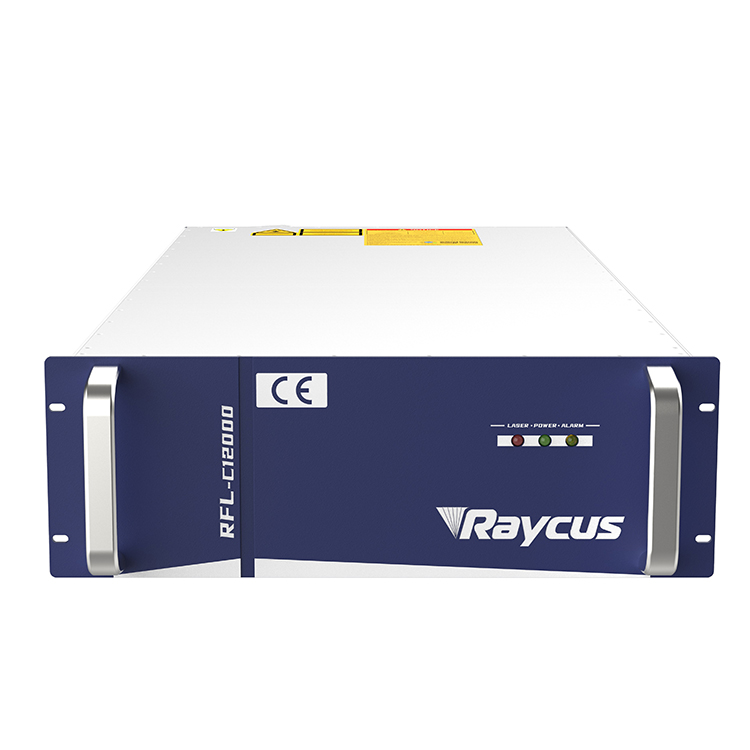

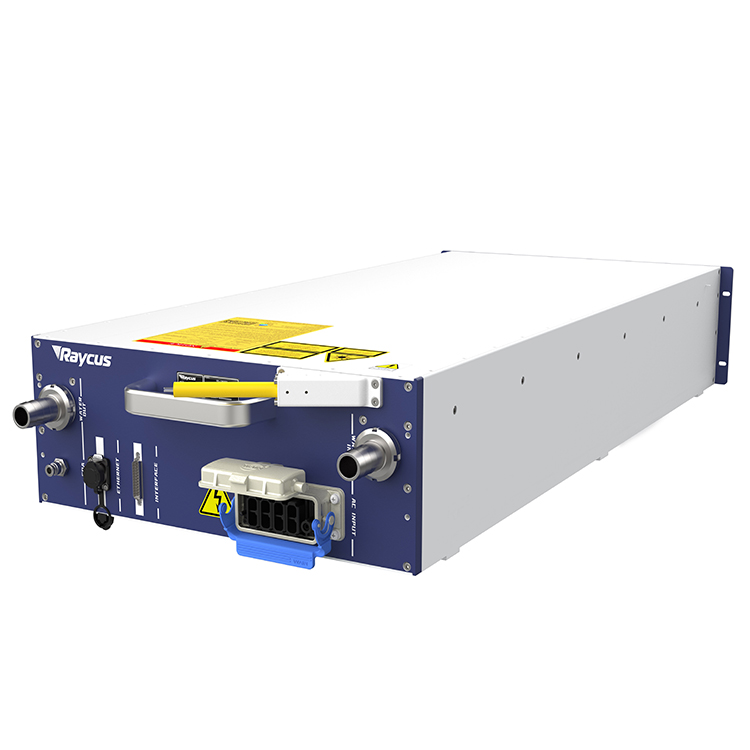

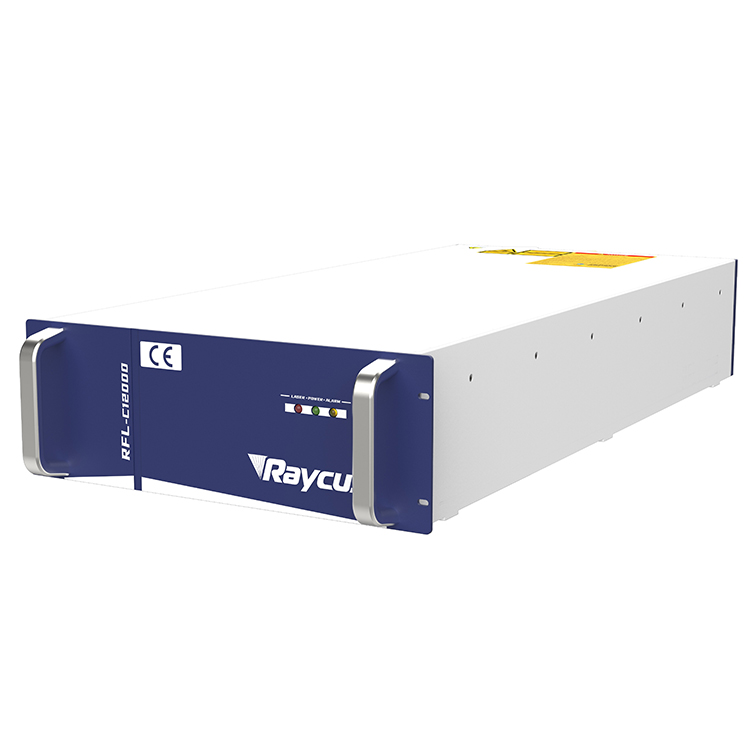

Os modelos de produto incluem o RFL-C2000 (modo único), o RFL-C3000 (modo único), o RFL-C6000 (modo único) e modelos de quilowatt de modo quase fundamental de maior potência. A unidade inteira adota um design modular integrado com refrigeração a ar/água, adequado para operação contínua industrial de 24 horas por dia, suporta interfaces padrão de saída por fibra, como QBH, e pode ser integrada diretamente a robôs e máquinas-ferramenta de corte/soldagem.

Características da Tecnologia Central do Laser de Fibra Contínuo de Modo Único da Raycus

1. Qualidade Excepcional do Feixe: Saída em modo único com valores extremamente baixos de M² (modelo de 2000 W: M² < 1,2; modelo de 3000 W: M² < 1,3; modelo de 6000 W: M² ≤ 1,5), resultando em um ponto focal muito pequeno, alta densidade de energia, fenda estreita e penetração uniforme da solda.

2. Alta Eficiência de Conversão Fotoelétrica e Economia de Energia: A eficiência eletro-óptica é geralmente superior a 40 %, reduzindo significativamente os custos industriais com eletricidade; a gestão térmica otimizada também reduz o consumo energético de refrigeração.

3. Alta Resistência à Alta Reflexividade: Para materiais altamente reflexivos, como cobre, alumínio e latão, é utilizada uma concepção óptica específica e um algoritmo de monitoramento para evitar danos ao meio ativo e à cavidade ressonante causados pela reflexão traseira, garantindo um processamento estável.

4. Longa vida útil + sem necessidade de manutenção: Estrutura totalmente em fibra, sem componentes ressonantes mecânicos; a fonte de bombeamento e a fibra ativa têm vida útil que pode atingir dezenas de milhares de horas, permitindo operação contínua em ambientes industriais sem desmontagem ou manutenção.

5. Controle flexível e integração: Suporta modos contínuo e modulado, com ampla faixa de frequência de modulação; fornece interfaces RS232, EtherCAT e outras para fácil integração em linhas de produção automatizadas; o comprimento da fibra de saída é personalizável (padrão: 20 m).

6. Sistema de transmissão por fibra óptica de segunda geração: Esquema otimizado de acoplamento e transmissão por fibra reduz as perdas e garante estabilidade e precisão durante o corte de chapas espessas e a soldagem com penetração profunda.

Parâmetros técnicos do produto

Escopo típico de aplicação

1. Corte de Precisão: Corte em alta velocidade de chapas finas de aço inoxidável/aço carbono, corte preciso de tubos/metas metálicos, corte de laminados revestidos com cobre/placas de circuito flexíveis na indústria eletrônica;

2. Soldagem de Alta Qualidade: Soldagem de terminais de baterias para veículos elétricos (EV), soldagem de metais dissimilares, como cobre e alumínio, soldagem com penetração profunda de componentes aeroespaciais e soldagem de microcomponentes para dispositivos médicos;

3. Tratamento de Superfície e Fabricação Aditiva: Revestimento a laser de precisão (por exemplo, reparo de moldes, reforço de pás), impressão metálica 3D, têmpera a laser;

4. Outros Cenários Industriais: Corte/soldagem de células fotovoltaicas solares, processamento de materiais automotivos leves (ligas de alumínio), embalagem de sensores.
