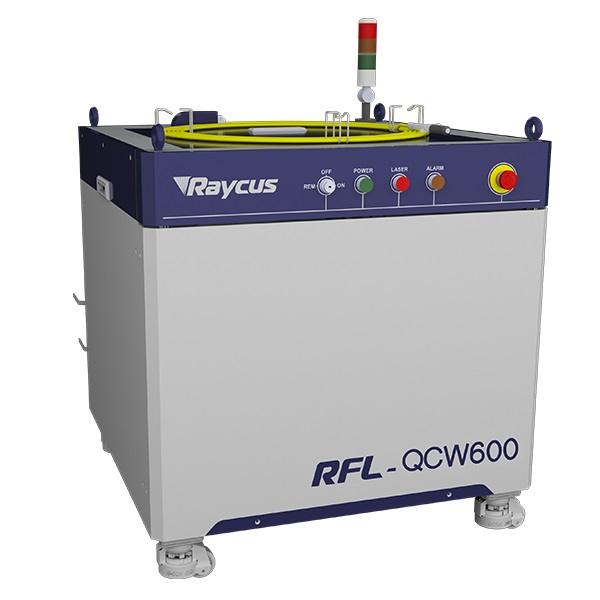

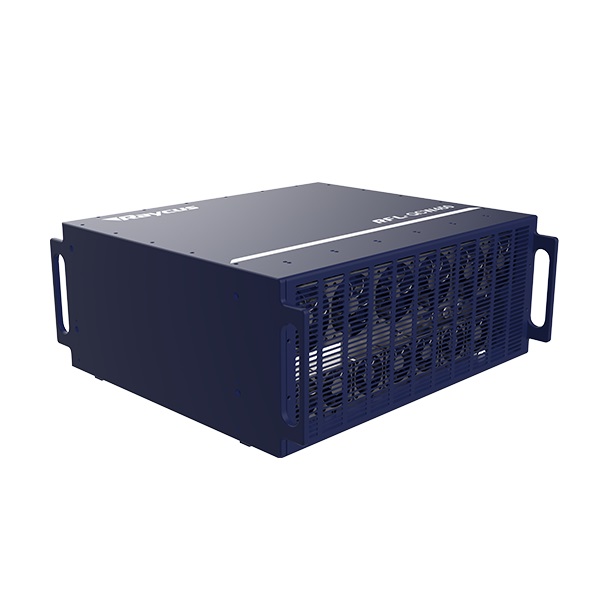

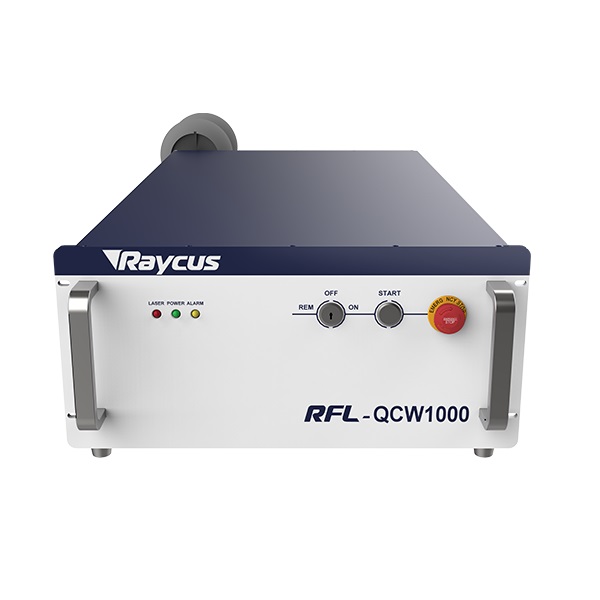

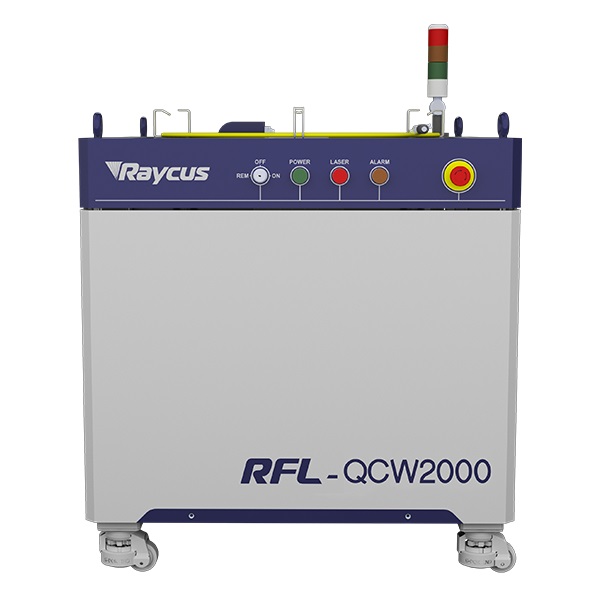

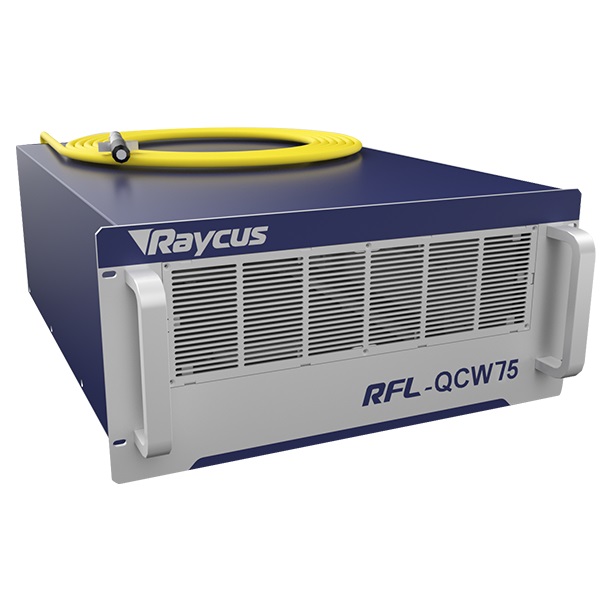

Fonte de Laser de Fibra Raycus QCW
Introdução do Produto
 |
 |
O laser de fibra Raycus QCW (onda quase contínua) é uma fonte de laser de fibra industrial de alto pico de potência e modo duplo desenvolvida pela Raycus. Abrange modelos com potência média de 150 W a 1500 W e potência de pico de 1500 W a 15000 W.
Ele suporta ambos CW (Onda Contínua) e QCW (Onda Quase Contínua) saída, com excelente qualidade de feixe, alta estabilidade, alta eficiência eletro-óptica, estrutura compacta e operação sem necessidade de manutenção. Pode substituir os tradicionais lasers YAG bombeados por lâmpada e é amplamente utilizado em soldagem de precisão, perfuração microscópica, corte de chapas finas, eletrônicos, baterias, dispositivos médicos, peças automotivas e outros campos de fabricação de alta precisão.
Recursos Técnicos
 |
 |
- Saída em modo duplo : Suporta modos CW/RCW com largura de pulso, frequência e potência amplamente ajustáveis.
- Alta potência de pico e energia por pulso : Potência de pico até 10 vezes a potência média, desempenho robusto em cobre, alumínio, aço inoxidável e outros materiais altamente reflexivos.
- Alta qualidade e estabilidade do feixe : Instabilidade de potência ≤ ±1,5 %, operação estável 24/7.
- Alta Eficiência e Baixo Custo : Alta eficiência eletro-óptica, sem consumíveis, operação sem necessidade de manutenção.
- Integração fácil : Saída padrão QBH/IQB, suporta controle analógico, RS232 e Ethernet.
- Indicador vermelho coaxial embutido : Prático para alinhamento e posicionamento.
Especificações Técnicas
 |
 |
| Item | RFL-QCW150/1500 | RFL-QCW300/3000 | RFL-QCW600/6000 | RFL-QCW1500/15000 |
| Modo de Operação | CW/QCW | CW/QCW | CW/QCW | CW/QCW |
| Potência média | 150W | 300W | 600 W | 1500W |
| Potência de pico | 1500W | 3000 W | 6000W | 15000W |
| Energia Máxima de Pulso | 15 j | 30 j | 60 j | 150 J |
| Comprimento de Onda Central | 1080 ± 5 nm | 1080 ± 5 nm | 1080 ± 5 nm | 1080 ± 5 nm |
| Largura do pulso | 0,05–50 ms | 0,05–50 ms | 0,05–50 ms | 0,05–50 ms |
| Taxa de repetição | 0–5000 Hz | 0–5000 Hz | 0–5000 Hz | 0–5000 Hz |
| Estabilidade de Potência | ≤±1.5% | ≤±1.5% | ≤±1.5% | ≤±1.5% |
| Qualidade do feixe (bpp) | <1.2 | <1.5 | <2.0 | <2.0 |
| Diâmetro do núcleo da fibra | 50 μm | 50 μm | 100 μm | 100 μm |
| Conector de saída | Qbh | Qbh | Qbh | Qbh |
| Ponteiro vermelho | Sim | Sim | Sim | Sim |
Aplicações
- Soldadura de precisão bateria de alimentação, eletrônicos 3C, sensores, dispositivos médicos, hardware, cozinha e banheiro, componentes de precisão.
- Furação e Corte de Precisão : Folhas finas de metal, microfuros, bicos, filtros, peças microscópicas.
- Eletrônicos & Semicondutores : Componentes de PCB, conectores, terminais, pinos, embalagens microeletrônicas.
- Automotivo e Eletrodomésticos : Peças automotivas, carcaças de eletrodomésticos, peças estruturais metálicas.
- Atualização do Sistema YAG : Substituir soldadores e furadeiras YAG tradicionais com bombeamento a lâmpada.
