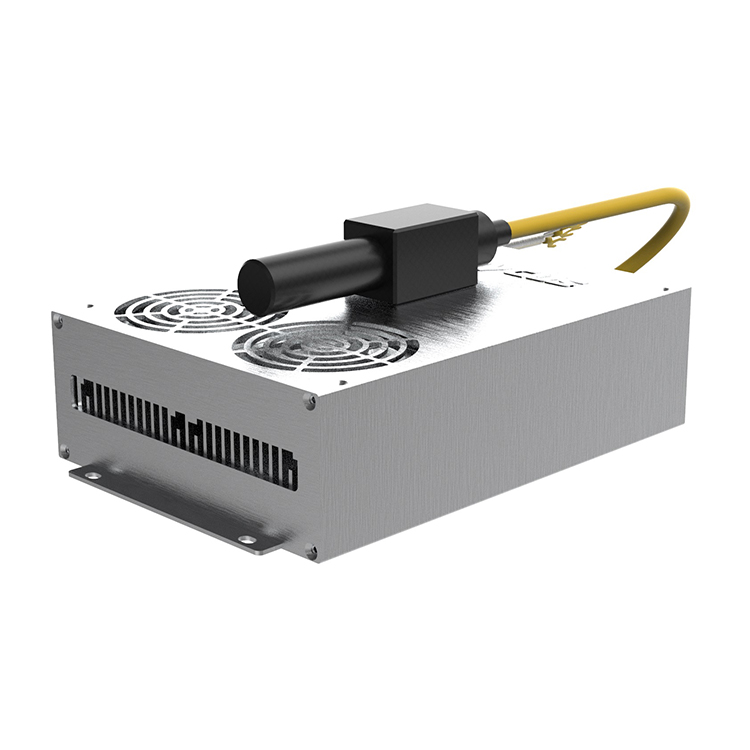

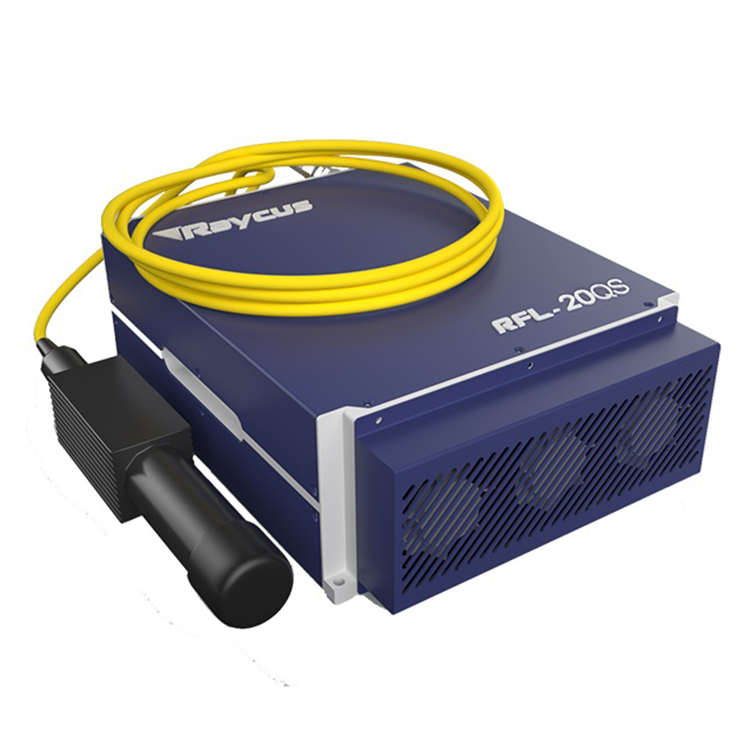

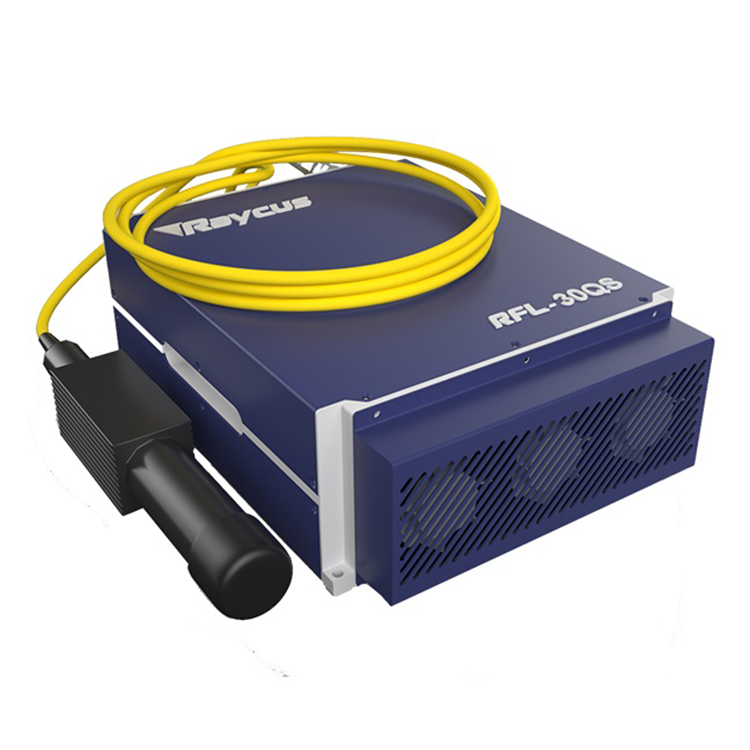

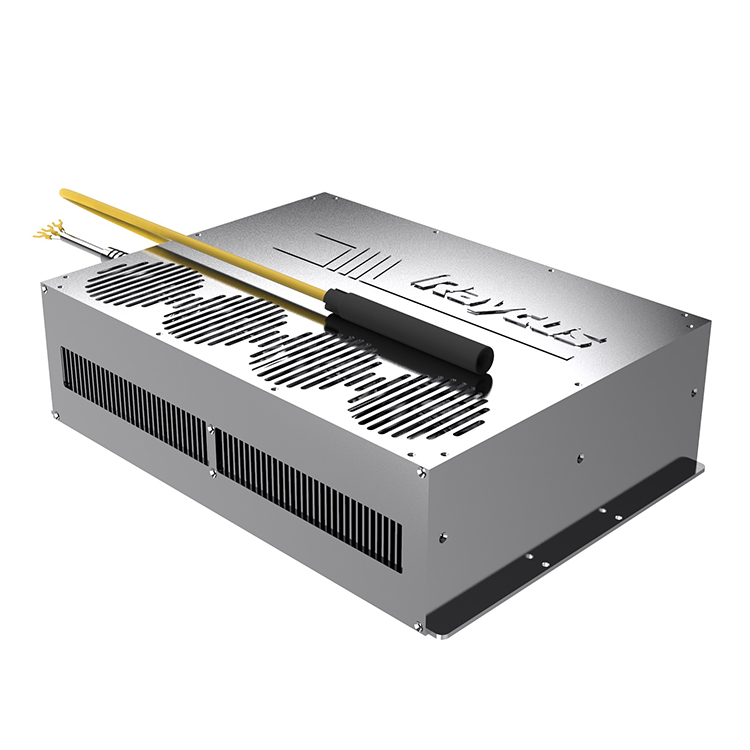

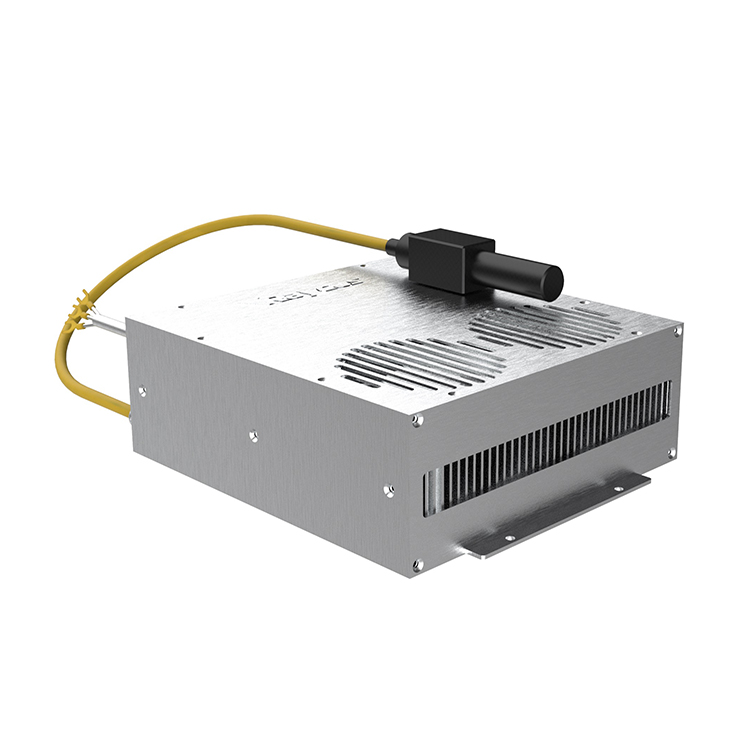

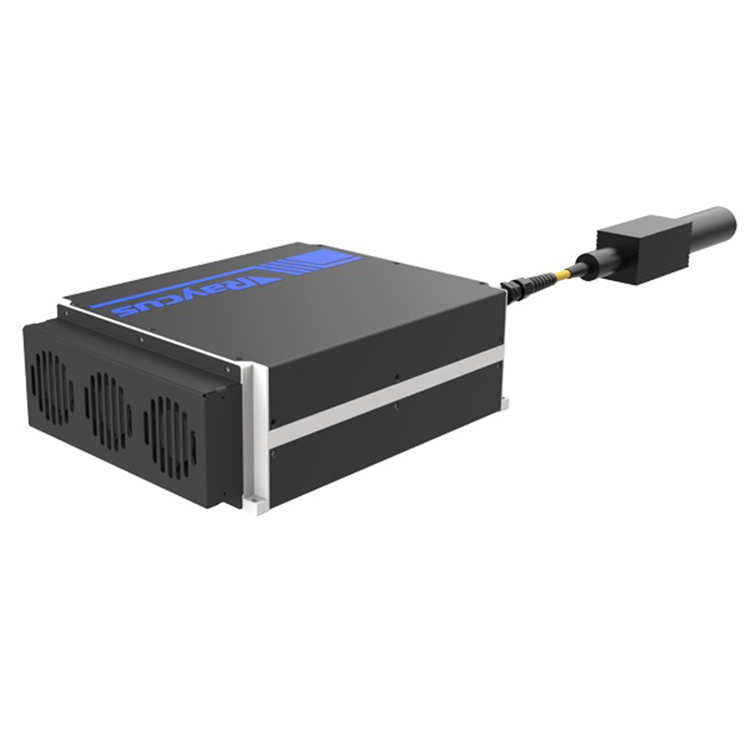

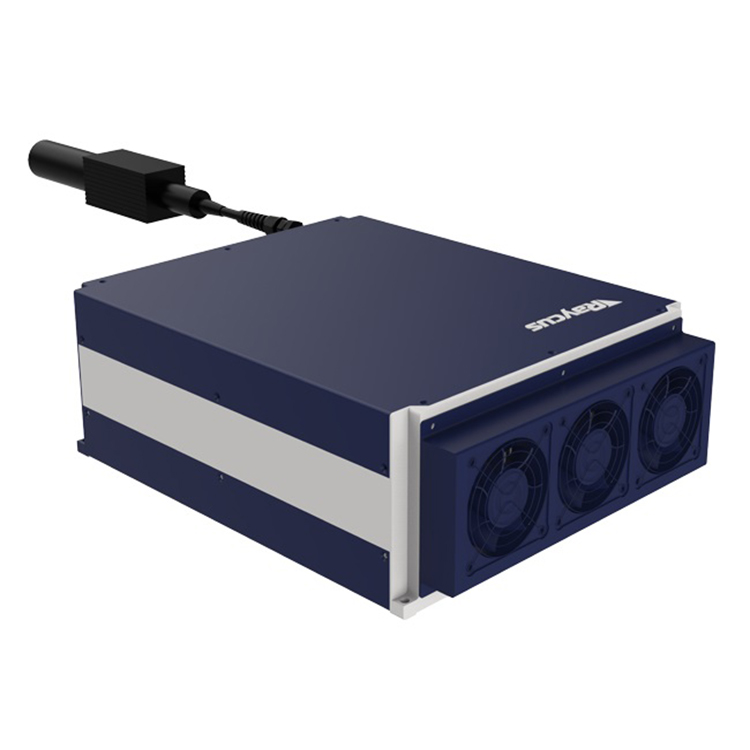

Laseres de Fibra Pulsados Q-Switched Raycus
Visão geral do produto
 |
 |
Os laseres de fibra pulsados Q-switched Raycus são fontes de luz de grau industrial dedicadas à marcação e usinagem em microescala. Adotando uma estrutura totalmente em fibra e tecnologia proprietária de comutação Q, apresentam alta potência de pico, alta energia por pulso único, excelente qualidade do feixe e alta estabilidade .
Com faixa de potência de 20 W a 100 W, esses lasers são refrigerados a ar, compactos e não exigem manutenção. São amplamente utilizados para marcação, gravação, gravação profunda e usinagem micro-precisa em metais e alguns materiais não metálicos, tornando-os uma solução econômica e dominante no mercado para eletrônicos 3C, hardware, peças automotivas, joalheira, moldes e outras indústrias.
Características do Produto e Diferenças entre as Séries QS, QB e Qmini
 |
 |
Características Gerais
- Design integrado totalmente em fibra para alta confiabilidade, longa vida útil e operação sem necessidade de manutenção
- Alta potência de pico e alta energia por pulso único para elevada eficiência de marcação/gravação
- Excelente qualidade do feixe (M²<1,6) para linhas finas e alto contraste
- Ampla faixa de frequência de repetição, adaptável a diversos processos
- Refrigeração a ar e fonte de alimentação de 24 VCC para instalação facilitada
- Suporte a controle analógico e RS232, compatível com placas de marcação amplamente utilizadas
Principais Diferenças: QS / QB / Qmini
-
Série QS (Padrão) Modelo principal de uso geral com tamanho padrão de ponto, largura de pulso e taxa de repetição. Adequado para marcação geral, gravação em hardware, hardware diário e gravação profunda padrão .
-
Série QB (Aprimorada) Modelo de alta potência / para gravação profunda, com maior energia por pulso e capacidade aprimorada de gravação profunda. Adequado para matrizes, ferramentas de corte, gravação profunda em peças grossas e marcação de peças pesadas .
- Série Qmini (Miniatura) Modelo ultra-compacto e leve para aplicações integradas. Adequado para máquinas portáteis de marcação, sistemas pequenos de mesa e equipamentos integrados .
Parâmetros Técnicos (RFL-P20QS / P30QS / P50QS / P100QS)
 |
 |
| Item | Rfl-p20qs | Rfl-p30qs | RFL-P50QS | RFL-P100QS |
| Potência média de saída | 20W | 30W | 50W | 100 W |
| Comprimento de onda central | 1064 nm | 1064 nm | 1064 nm | 1064 nm |
| Frequência de repetição | 30–60 kHz | 30–60 kHz | 50–100 kHz | 50–100 kHz |
| Largura do pulso | 120–150 ns | 130–160 ns | 120–150 ns | 120–150 ns |
| Energia Máxima por Pulso | 0.67 mJ | 0,75 mJ | 1,0 mJ | 2,0 mJ |
| Qualidade do feixe m2 | <1.5 | <1.6 | <1.6 | <1.6 |
| Diâmetro do Feixe de Saída | 5,7–8 mm | 5,7–8 mm | 7±1 mm | 7±1 mm |
| Estabilidade de Potência | <3% | <3% | <3% | <3% |
| Método de resfriamento | Resfriamento a ar | Resfriamento a ar | Resfriamento a ar | Resfriamento a ar |
| Fonte de Alimentação | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
Aplicações
 |
 |
-
Marcação a Laser
- Letras em metal, códigos de data, códigos QR, logotipos, números de série
- Aço inoxidável, alumínio, cobre, ouro, prata, liga de titânio, etc.
-
Gravação de precisão e gravação profunda
- Gravação profunda para ferramentas de corte, moldes, ferragens, utensílios sanitários e peças automotivas
- Gravação fina para joalheiros, placas identificadoras e artesanato
-
Usinagem microscópica e usinagem de precisão
- Corte de filmes finos, perfuração de microfuros, ranhuramento, ajuste de resistência e gravação de óxido de índio e estanho (ITO)
-
Áreas industriais gerais
- eletrônicos 3C, eletrodomésticos, maquinário, aeroespacial, dispositivos médicos, marcação de embalagens
