Laser de Fibra Contínuo MAX
Visão geral do produto
 |
|
O Laser de Fibra Contínuo MAX é uma fonte de luz profissional desenvolvida para cenários industriais de corte de metais, com uma configuração em série de potência de 3000 W a 20000 W e um design estrutural totalmente baseado em fibra. Ele integra um conjunto de sistemas inteligentes de controle e proteção, especialmente otimizados para o processo de corte, a fim de atender às exigências de corte de alta velocidade e alta precisão em diversos materiais metálicos.
Possui as vantagens principais de alta eficiência de conversão eletro-óptica, longa vida útil dos componentes principais e saída contínua estável, com a vida útil da fonte de bombeamento atingindo ≥100.000 horas e possibilitando operação ininterrupta 24/7 em instalações industriais. É compatível com aço carbono, aço inoxidável, cobre, alumínio e outros materiais metálicos comuns, adaptando-se ao processamento de corte de chapas finas, médias, grossas e ultra-grossas.
O produto apresenta alta integração e forte compatibilidade, podendo ser conectado e integrado perfeitamente a diversos equipamentos de corte a laser, como máquinas de corte de pórtico e robôs de corte. Trata-se de um componente central essencial para a melhoria da eficiência do processamento industrial de corte de metais, atendendo às necessidades de corte de precisão em pequena e média escala, bem como de corte pesado em larga escala.
Recursos Técnicos
 |
 |
Toda a série de lasers de fibra de corte contínuo MAX adota um design totalmente em fibra e modular, com dimensões compactas do equipamento, manutenção posterior conveniente e expansão de potência. Conta com múltiplos mecanismos inteligentes de proteção integrados, tais como proteção contra sobreaquecimento, sobrecorrente, falta de água e reflexão excessiva, capazes de resistir à influência da poeira, das variações de temperatura e de outros fatores complexos presentes no ambiente de corte, garantindo assim uma operação estável.
A Versão C (Tipo Padrão) é posicionada para cenários de corte de potência média e baixa de ≤3000 W (limite superior de potência: 6000 W), equipada com fonte de bombeamento padrão e módulo de amplificação, oferecendo alto desempenho custo-benefício e baixo custo de manutenção posterior. Possui qualidade de feixe convencional e desempenho básico contra alta reflexão, sendo especialmente adequada para o processamento de corte de materiais de baixa reflexão, como aço carbono e aço inoxidável, atendendo às necessidades gerais de corte de chapas finas e médias em pequenas e médias fábricas de processamento.
A Versão X (Tipo Aprimorado) abrange toda a faixa de potência de 3000 W a 20000 W e foi totalmente atualizada para cenários de corte de alta performance. Seu hardware inclui uma fonte de bombeamento especial de alta potência, fibra óptica de baixa perda e estrutura aprimorada de dissipação térmica, com qualidade de feixe otimizada e módulo integrado de proteção contra alta reflexão (tipo aprimorado/ultra-alto para modelos de alta potência). É adequada para o corte de materiais altamente reflexivos, como cobre e alumínio, e permite o corte de chapas grossas e ultra-grossas com alta velocidade e alta precisão, atendendo às exigências de corte de alta complexidade de grandes empresas industriais nos setores de fabricação de equipamentos de alta tecnologia e indústria pesada.
Parâmetros técnicos do produto
 |
 |
A tabela a seguir lista os parâmetros operacionais nominais dos quatro principais modelos da Versão X do Laser de Fibra Contínuo para Corte MAX (sob condições normais de temperatura e pressão industriais; é suportada a personalização sob demanda do comprimento da fibra, diâmetro do núcleo e outros parâmetros):

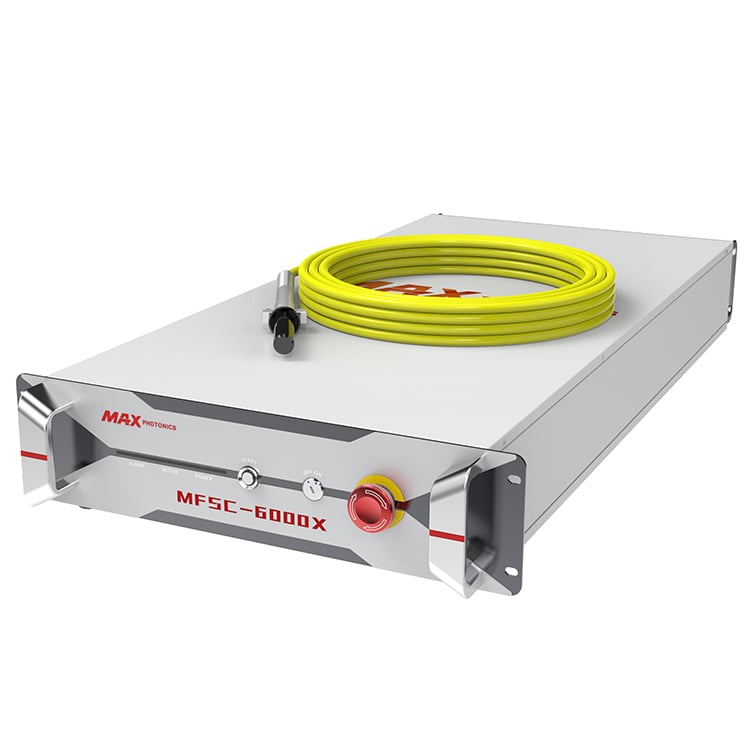

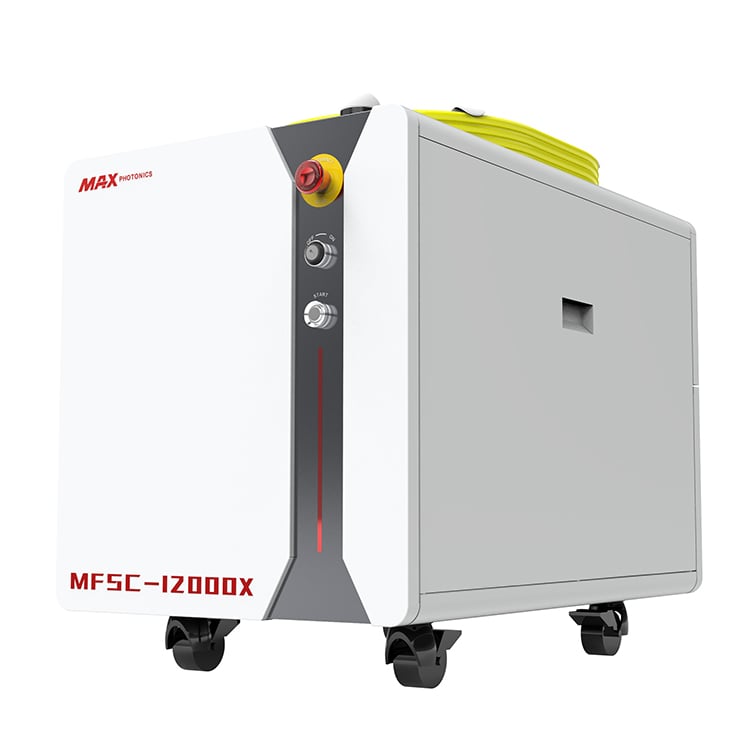

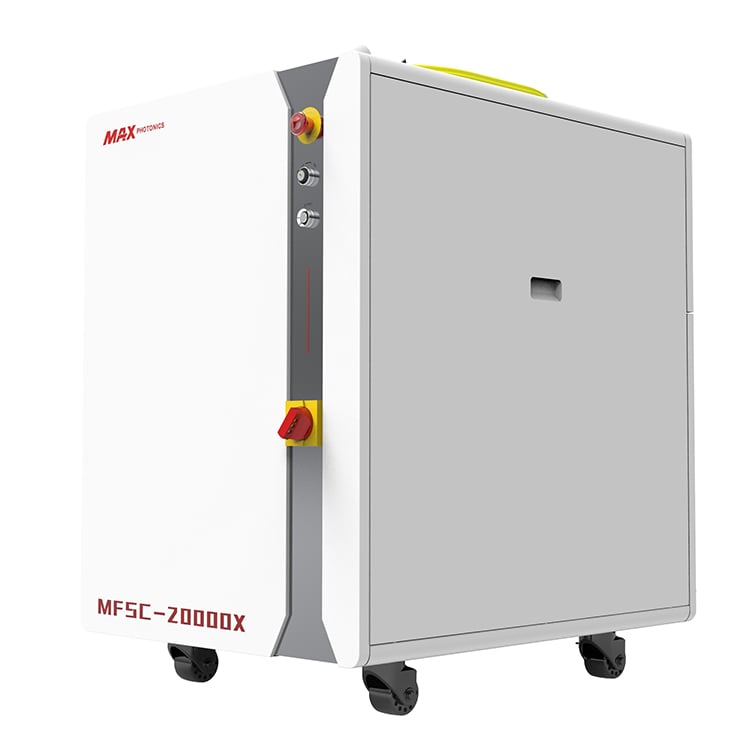

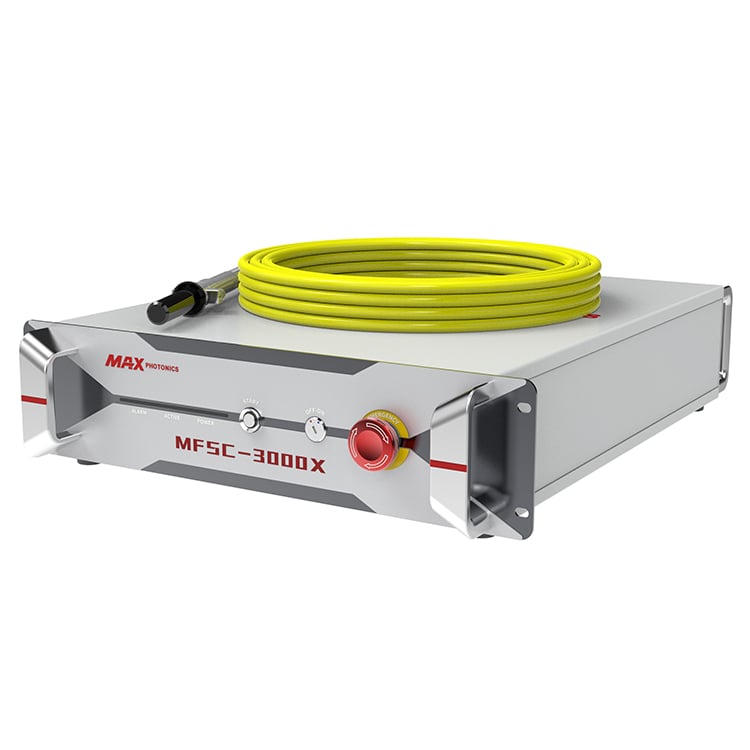

| Item de parâmetro | Mfsc-3000x | MFSC-6000X | MFSC-12000X | MFSC-20000X |
| Potência de Saída Nominal | 3000 W ±5% | 6000 W ±5% | 12000 W ±5% | 20000 W ±5% |
| Comprimento de Onda do Laser | 1070 ±5 nm | 1070 ±5 nm | 1070 ±5 nm | 1070 ±5 nm |
| Diâmetro do núcleo de fibra de saída | 50 μm/100 μm | 50 μm/100 μm | 100μm | 100μm |
| Comprimento Padrão de Fibra | 15 m/20 m (personalizável) | 15 m/20 m (personalizável) | 15 m/20 m (personalizável) | 15 m/20 m (personalizável) |
| Modo de saída | Onda contínua (CW) | Onda contínua (CW) | Onda contínua (CW) | Onda contínua (CW) |
| Tensão de Trabalho | 380 V ±10%, 50/60 Hz, trifásico | 380 V ±10%, 50/60 Hz, trifásico | 380 V ±10%, 50/60 Hz, trifásico | 380 V ±10%, 50/60 Hz, trifásico |
| Grau de Proteção | IP54 | IP54 | IP54 | IP54 |
| Vida útil do serviço da fonte da bomba | ≥100.000 horas | ≥100.000 horas | ≥100.000 horas | ≥100.000 horas |
Aplicações do Produto
 |
 |
O laser de fibra de corte contínuo MAX estabeleceu um layout de produtos diferenciado nas versões C e X, cobrindo integralmente os cenários industriais de corte de metais em diferentes níveis de potência e requisitos de processo, sendo amplamente utilizado nos setores de processamento de metais, manufatura automotiva, máquinas e equipamentos para obras, nova energia, transporte ferroviário e metroviário, indústria naval pesada, ferragens e chapas metálicas, entre outros.
A Versão C (Tipo Padrão) destina-se principalmente às necessidades gerais de corte de empresas de processamento de pequeno e médio porte e é utilizada para o corte de precisão de chapas finas e médias de 0,5–10 mm em materiais de baixa reflexão, como aço carbono e aço inoxidável. É comumente aplicada na produção em massa de acessórios de ferragens, produtos para cozinha e banheiro, peças estruturais em chapa metálica, prateleiras e outros produtos, oferecendo alto desempenho custo-benefício e atendendo às necessidades diárias de produção e processamento de oficinas convencionais.
A Versão X (Tipo Aprimorado) é voltada para cenários de usinagem de metais de alta exigência, pesada e de alta dificuldade, e os quatro modelos principais permitem o ajuste preciso às necessidades de corte: o MFSC-3000X é adequado para o corte de precisão de chapas finas de 0,5–5 mm em materiais de alta reflexão, como cobre e alumínio, sendo aplicado no processamento de acessórios para baterias de nova energia, peças eletrônicas de precisão e outros produtos; o MFSC-6000X permite o corte de alta eficiência de chapas médias e grossas de 5–20 mm em aço carbono, aço inoxidável e ligas de alumínio, sendo utilizado no processamento de peças automotivas, pré-formas de moldes pequenos e médios e outros produtos; o MFSC-12000X é especificamente projetado para o corte de alta velocidade de chapas metálicas de 20–50 mm de espessura, atendendo às necessidades de processamento de estruturas de máquinas de engenharia, componentes de transporte ferroviário e estruturas metálicas de grande porte; o MFSC-20000X, como um modelo de potência ultraelevada, é aplicado em cenários de corte da indústria pesada, como construção naval e fabricação de equipamentos aeroespaciais, podendo realizar o corte de chapas metálicas ultra-grossas de 50–100 mm, concretizando o modo de processamento de "corte em vez de fresagem" e melhorando significativamente a eficiência do corte de chapas pesadas.
