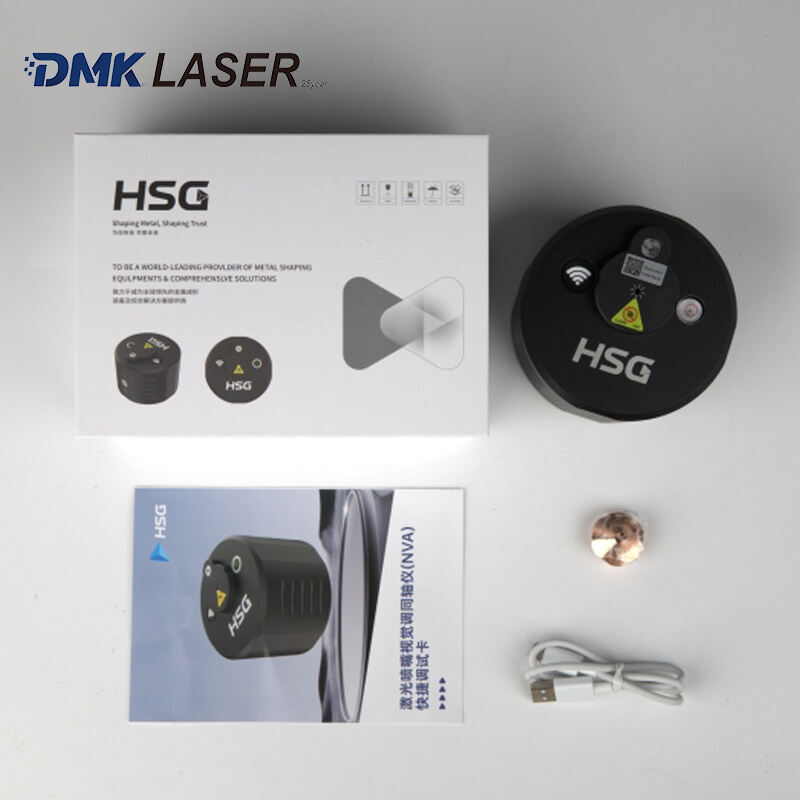

Alinhador Visual do Bocal do Laser HSG

Descrição do Produto

O Alinhador Visual de Bocal a Laser HSG (NVA) é um dispositivo de alta precisão especificamente projetado para calibração coaxial de bocais em cabeças de corte a laser. Ele suporta dois modos de operação: Automático e Manual, com desvio coaxial controlado abaixo de 0,08 mm.

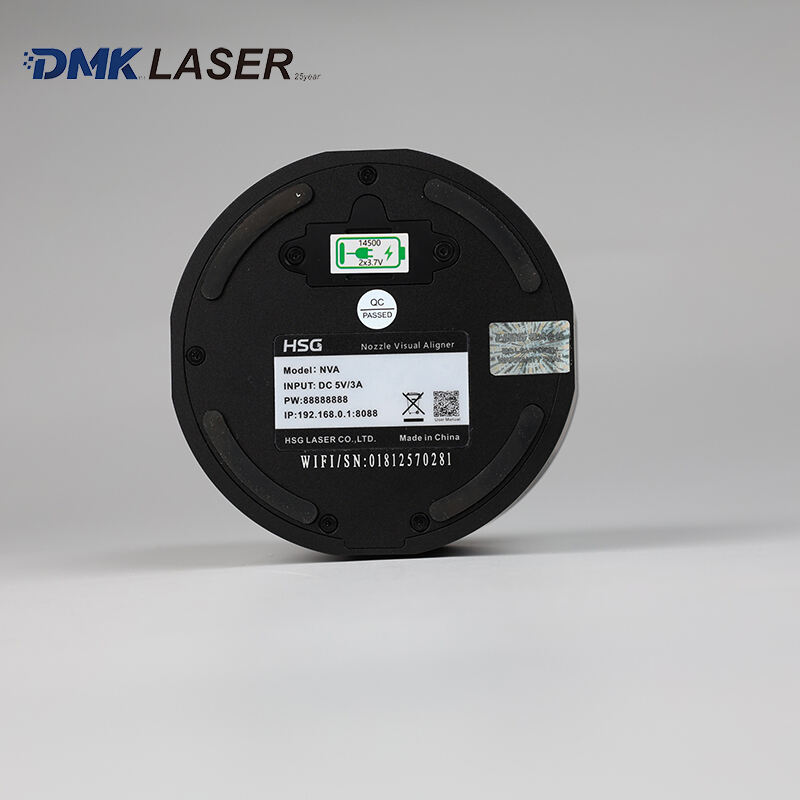

O dispositivo possui um design de dupla fonte de alimentação, compatível com baterias internas 14500 (3,7V) ou fontes de alimentação externas de 5V. Com peso de apenas 575g (sem bateria) e dimensões de 77 mm × 105 mm, é portátil e fácil de operar. Ao se conectar à interface do telefone móvel via WiFi, os usuários podem concluir etapas como fotografia do bico, ajuste de luz vermelha e calibração coaxial manual. Adequado para ambientes de trabalho entre 0-60 °C, é amplamente utilizado em cenários de calibração de precisão coaxial para equipamentos de corte a laser.

• Calibração de Alta Precisão para Melhoria da Qualidade de Processamento

Com um desvio coaxial inferior a 0,08 mm, o dispositivo permite uma calibração coaxial precisa entre o bico e o caminho óptico do laser por meio de visualizações em tempo real na interface do telefone móvel e indicações dos valores diff_X/diff_Y no modo Automático. Isso evita rebarbas no corte e desperdício de material causados por desvios coaxiais.

• Dupla Fonte de Alimentação e Design Portátil para Cenários Versáteis

Suporta alimentação de energia por meio de 2 baterias recarregáveis de lítio 14500 embutidas (bateria individual ≥1000mAh) ou por um power bank externo de 5V. Com peso de apenas 575g sem as baterias e tamanho compacto, pode ser facilmente transportado para diferentes estações de trabalho, atendendo às necessidades de calibração de múltiplos dispositivos a laser na oficina.

• Operação Fácil com Suporte a Múltiplos Idiomas

Conecte-se ao dispositivo via Wi-Fi (senha: 88888888) e digite o endereço IP "192.168.0.1:8088" no navegador do celular para acessar a interface de operação. Suporta três idiomas: chinês, inglês e japonês. O fluxo de trabalho claro (alinhamento do dispositivo → fotografia do bico → ajuste da luz vermelha → calibração coaxial) permite que até iniciantes aprendam rapidamente.

• Dois Modos para Situações Complexas

O modo automático fornece indicações numéricas para confirmar a precisão da calibração, adequado para cenários regulares. O modo manual (Médio) baseia-se na observação visual para calibração, o que pode lidar com situações especiais como luz vermelha laser instável e flutuações no ponto, aumentando a flexibilidade da calibração.

Parâmetros Técnicos

Aplicação

• Calibração Diária de Equipamentos de Corte a Laser

Adequado para calibração coaxial de bocais em máquinas de corte a laser de fibra e máquinas de corte a laser CO₂. O uso regular mantém a precisão de corte do equipamento, evita desvios nos bocais causados pelo uso prolongado e garante a suavidade das bordas cortadas em materiais metálicos e não metálicos.

• Calibração Após Substituição de Novo Bocal

Após os bocais de corte a laser estarem desgastados ou substituídos por novos, o NVA pode concluir rapidamente a calibração coaxial para garantir o alinhamento entre o novo bocal e o trajeto óptico do laser, evitando aumento nas taxas de refugo durante o primeiro corte devido ao desalinhamento do bocal.

• Inspeção de Equipamentos Laser com Múltiplas Estações

Com a sua portabilidade e alimentação de energia dupla, pode ser utilizado para inspecção de precisão coaxial de várias máquinas de corte a laser na oficina. Identifica e calibra rapidamente equipamentos com desvio excessivo, melhorando a estabilidade geral do processo da linha de produção.

• Manutenção e depuração de equipamento a laser

Após a manutenção da cabeça de corte a laser e o ajuste do caminho óptico, o NVA calibra com precisão a coaxialidade da bocal, garantindo o restabelecimento do desempenho do equipamento reparado e reduzindo as falhas secundárias causadas por calibração inadequada.
