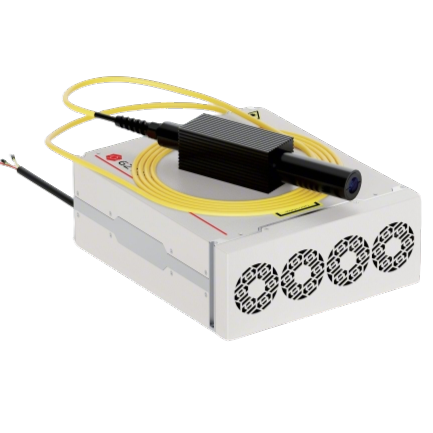

GZTECH Seria GMF 30W-100W MOPA Impulsowy Laser Włóknowy (Modele YFPN-30/100-GMF)
Krótki opis produktu
To specjalistyczny laser MOPA firmy GZTECH przeznaczony dla przemysłu PCB, obejmujący zakres mocy 30W-100W. Charakteryzuje się ultra wąską szerokością impulsu i wysoką jakością wiązki, co czyni go idealnym do precyzyjnych zastosowań takich jak znakowanie komponentów elektronicznych i mikroobróbka płytek PCB. Działa stabilnie z szybką reakcją.
Cechy produktu
- Specjalizacja dla przemysłu PCB : Zindywidualizowana konstrukcja architektury MOPA, dostosowana do potrzeb precyzyjnej obróbki, takich jak znakowanie płytek PCB i mikrowiercenie.
- Wyjście o ultra wąskiej szerokości impulsu : Czas reakcji włącz/wyłącz <2μs oraz szerokość impulsu do 2-500ns, zapewniające dokładność mikroobróbki.
- Wysoka jakość promienia : Jakość wiązki M² <1,8 gwarantuje doskonałą ostrość punktu, odpowiednią do precyzyjnego znakowania komponentów elektronicznych.
Kompaktowy & Lekka konstrukcja : Waży tylko 5-8 kg i ma chłodzenie powietrzne (nie wymaga dodatkowego sprzętu do odprowadzania ciepła), co czyni go odpowiednim dla małych linii produkcyjnych.
- Stabilny i niezawodny : Fluktuacja mocy wyjściowej <5% zapewnia wysoką spójność w długotrwałej pracy, odpowiedni do scenariuszy przetwarzania partii elektronicznych.
Tabela parametrów produktu
| Kategoria | YFPN-30-GMF | YFPN-100-GMF |
|---|---|---|
| Właściwości optyczne | ||
| Długość fali | 1060-1080 nm | 1060-1080 nm |
| Średnia moc | 30 W | 100 W |
| Jakość wiązki m2 | <1.5 | <1.8 |
| Maksymalna jednoosobowa energia impulsu | 1,2 mJ | 1,5 ml |
| Zakres częstotliwości powtórzeń | 1-3000 kHz | 1-3000 kHz |
| Zakres szerokości impulsu | 2-500 ns | 2-500 ns |
| Średnica włókna | 7×1 mm | 7×1 mm |
| Czas reakcji włącz/wyłącz | <2 μs | <2 μs |
| Niedokładność mocy wyjściowej | <5 % | <5 % |
| OGÓLNE WŁASNOŚCI | ||
| Wymiary maszyny | 315×220×95,5 mm | 315×220×100 mm |
| Waga | 5 kg | 8 kg |
| Napięcie zasilania | 24(DC) V | 48(V) DC |
| Maksymalne zużycie energii | 128 W | 384 W |
| Metoda chłodzenia | Chłodzenie powietrzem | Chłodzenie powietrzem |
Zakres zastosowań produktu
- Znakowanie płytki PCB
- Drukowanie oznaczeń rurek wodnych
- Wiercenie miedzianej folii femtosekundowe
- Znakowanie komponentów elektronicznych
- Znakowanie kodu QR na metalu
- Znakowanie kabli
- Wiercenie miedzianej folii femtosekundowe
Częste pytania dotyczące produktu
-
Jaki jest czas reakcji świecenia/wygaszenia tego lasera? Odpowiedź: Czas reakcji wynosi <2 μs, co umożliwia szybkie i precyzyjne sterowanie emisją światła, spełniając wymagania szybko przebiegających procesów mikrouszczelniania płytek PCB.
-
Jaka jest główna różnica między modelami 30 W a 100 W? Odpowiedź: Główne różnice to moc i energia pojedynczego impulsu; model 100 W jest bardziej odpowiedni do scenariuszy wymagających wyższej energii, takich jak wiercenie w folii miedzianej.
-
Dlaczego opisany jest jako specyficzny dla branży PCB? Odpowiedź: Jego ultra-krótki czas trwania impulsu oraz wysoka jakość wiązki idealnie odpowiadają precyzyjnym potrzebom obróbki, takim jak znakowanie płytek PCB czy wiercenie w folii miedzianej.
-
Czy montaż urządzenia jest trudny? Odpowiedź: Nie — waży tylko 5–8 kg, posiada chłodzenie powietrzne oraz uniwersalne interfejsy, dzięki czemu może być szybko zintegrowany z urządzeniami na liniach produkcyjnych PCB.
- Jaki jest zakres regulacji szerokości impulsu? Odpowiedź: Szerokość impulsu można dostosować w zakresie 2–500 ns, elastycznie dopasowując się do procesów znakowania/obróbki różnych materiałów elektronicznych.
