150W セラミックレーザー切断・穴あけ・マーキング機
製品紹介

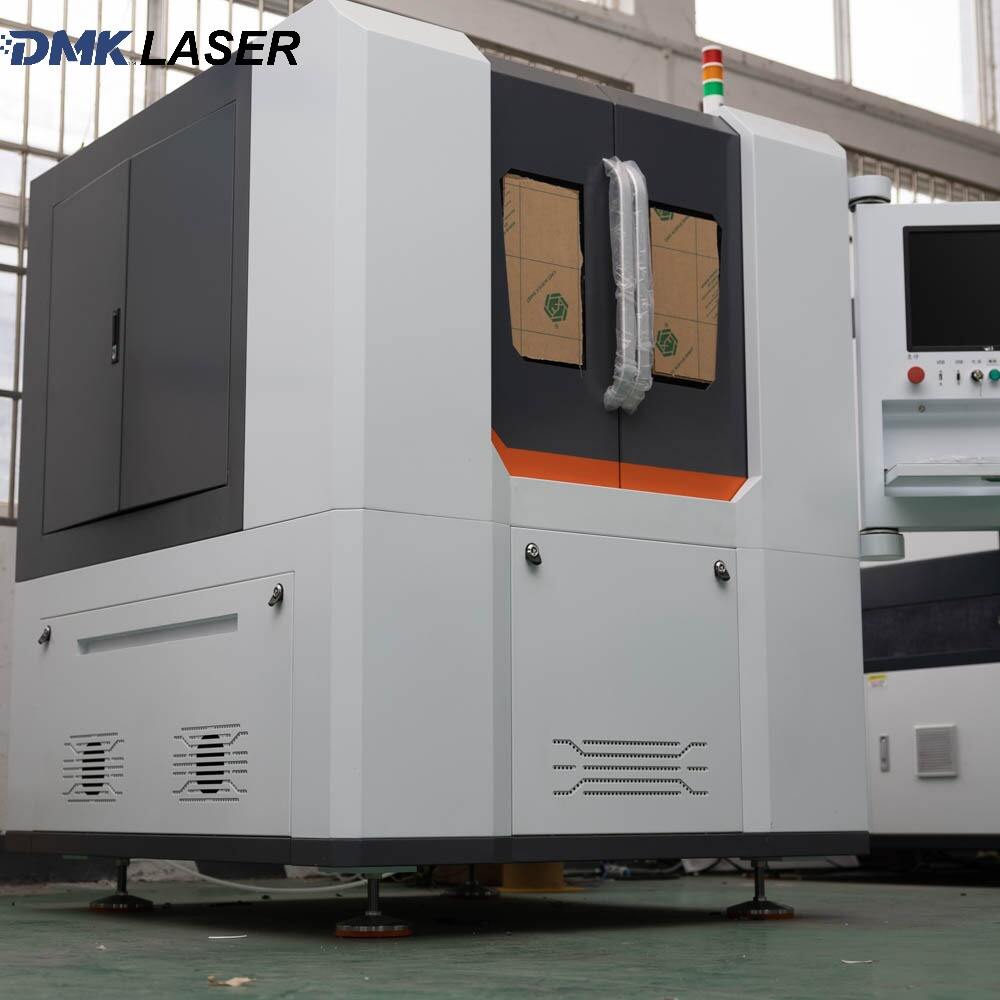

セラミックレーザー切断・穴あけ・マーキング機
セラミックレーザー切断・穴あけ・マーキング機
- 高精度マーブルプラットフォームを採用し、XY分離型閉構造で、優れた剛性、振動抵抗性および高速安定性を備えています。
- 磁気浮上式リニアモーター、高精度ガイドレール、0.1μmの高精度グレーティング尺を用いたフルクローズドループフィードバックシステムを採用し、高速度、高精度、低メンテナンス性を実現;

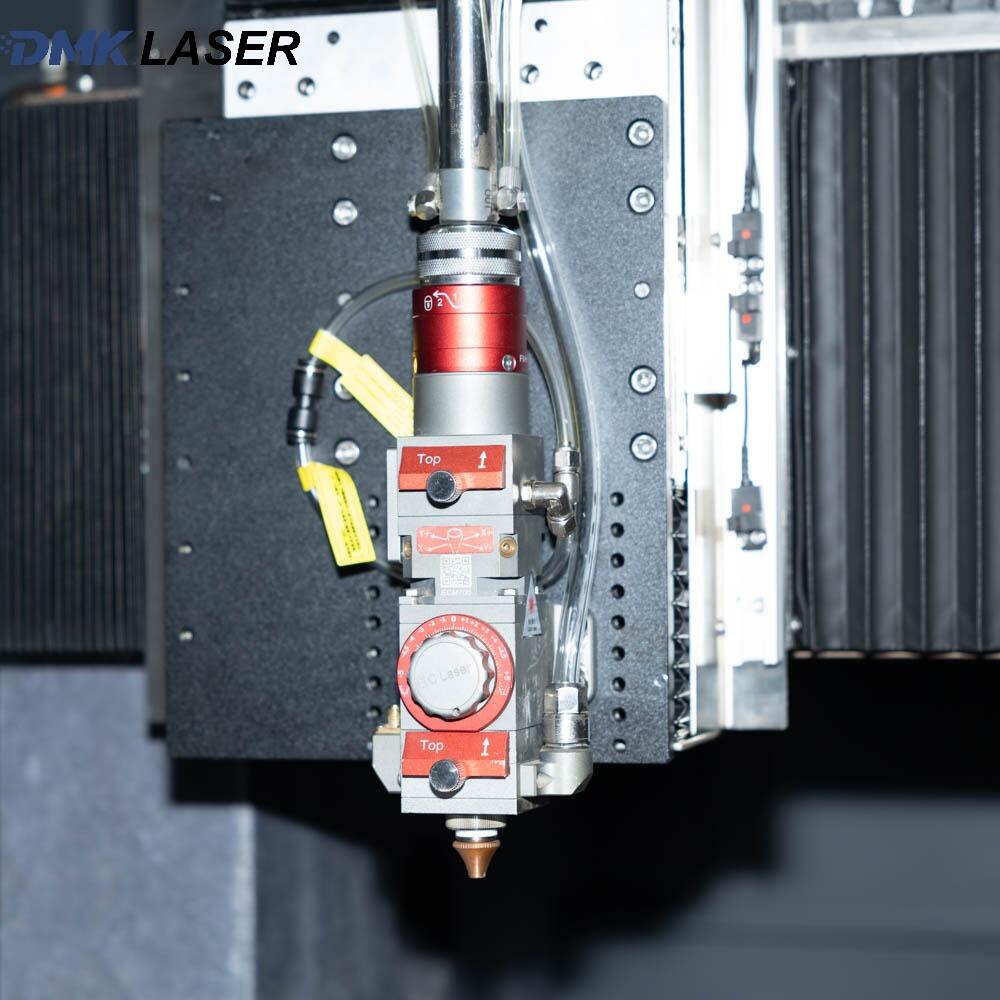

- 特殊ファイバーレーザーおよび精密特殊カットヘッドを採用し、狭い切断幅、高精度、滑らかな切断面を実現（バリなし）;
- 内蔵型電源レギュレーターにより、装置および電気機器の安全保護を確保し、安定性と信頼性を実現;
- 必要に応じてCCD自動視覚位置決め機能を構成可能で、さまざまなマーキングポイントを正確に識別可能;
- 独自開発のカットソフトウェアは学習が容易で使いやすく、顧客はカスタマイズ機能を選択可能。
応用分野：アルミナAL2O3、ジルコニアZrO2、窒化アルミニウムALN、窒化ケイ素SI3N4などの高級セラミックスのレーザー切断、穴あけ、マーキングに主に使用される。
製品パラメータ
QCW高精度ファイバーレーザー光源
ボチュウ高精度レーザーCNCシステム
| いいえ。 | アイテム | パラメータ |
| 1 | レーザー波長 | 1060-1080nm |
| 2 | レーザー出力 | 150W（出力はオプション） |
| 3 | 切断サイズ | 350*350mm |
| 4 | X/Y軸の反復精度 | ±3μm |
| 5 | 処理速度 | 0-5000mm/分 |
| 6 | 最大移動速度 | 50m/分 |
| 7 | 処理厚さ | ≤2mm（素材によります） |
| 8 | 加工精度 | ±0.01-0.02mm |
| 9 | 送電方式 | リニアモーター + 0.1μmグレーティングゲージ |
| 10 | 機械の消費電力（ファンを除く） | ≦5kW |
| 11 | 機械の総重量 | 約1500kg |
| 12 | 容量 | 1500*1400*1800mm（実際の製品仕様に準じます） |
製品の適用
1. 産業製品：各種産業用セラミックアクセサリおよび金型；
2. PCB業界：セラミック回路基板の切断、パンチング、マーキング；
3. 3C業界：各種セラミックサブストレート、スマートフォン用セラミックバックパネル、中枠、ウェアラブルデジタル製品など；
4. 新エネルギー業界：太陽光発電装置、自動車用センサー、水素燃料電池などのセラミックデバイス。
窒化ケイ素マイクロホールドリル加工
セラミック電子部品加工
セラミック厚膜回路の切断およびドリル加工
セラミックギア加工
