Laser UV nanosecondo GZTECH
Caratteristiche Tecniche Principali
 |
 |
- 1. Uscita UV a stato solido a 355 nm 'fredda', larghezza d'impulso ridotta, lavorazione priva di riscaldamento senza carbonizzazione o bruciature ai bordi.
- 2. Eccellente qualità del fascio (M² < 1,2), elevata circolarità del fascio e bassa divergenza per lavorazioni di precisione estrema.
- 3. Prestazioni ultra-stabili: stabilità RMS della potenza in uscita e dell'energia d'impulso inferiore al 3 %, che consente un funzionamento continuo prolungato.
- 4. Ampia gamma di frequenze regolabile da 40 a 200 kHz per adattarsi a diverse applicazioni di marcatura, perforazione e taglio.
- 5. Sistema di raffreddamento ad acqua, compatibile con i galvanometri e le lenti F-Theta più diffusi per un'integrazione semplice nel sistema.
Tabella delle specifiche del laser
 |
 |
| Modello | Lunghezza d'onda centrale (nm) | Energia massima per singolo impulso (μJ) | Potenza di uscita (w) | Intervallo di regolazione della frequenza (kHz) | Larghezza dell'impulso (ns) | Stabilità della potenza in uscita (RMS) | Stabilità dell'impulso (RMS) | Qualità del fascio m2 | Angolo di divergenza (mrad) | Circularità del fascio (%) | Diametro del fascio (dopo espansore di fascio 10×) | Metodo di raffreddamento |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

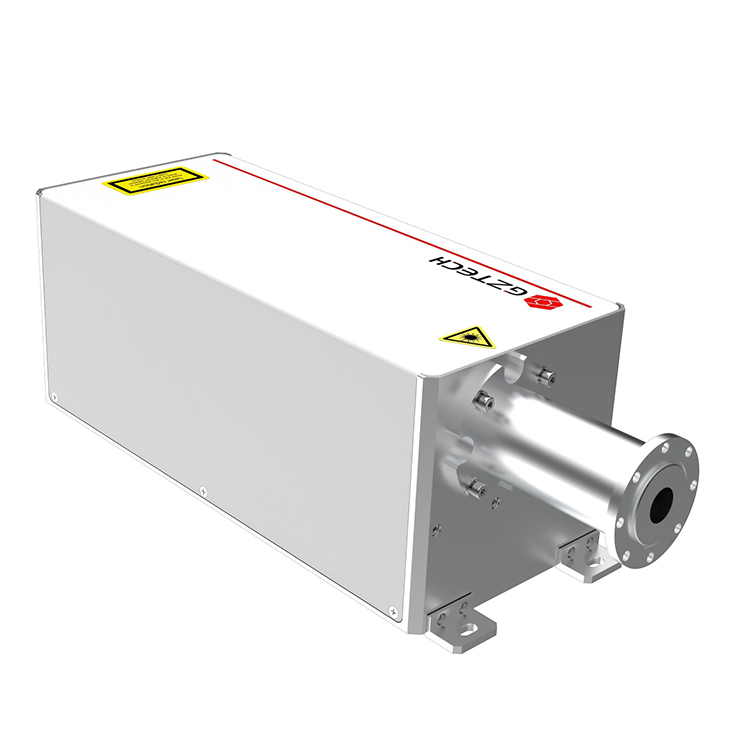

| S-3/5-355-N1A | 355 | >75 / >125 | >3 / >5 (@40 kHz) | 30~200 | 10–40 (15±2 ns @40 kHz) | <3% | <3% | <1.2 | <2 | >90 | 7±0,5 mm | Raffreddamento ad aria |

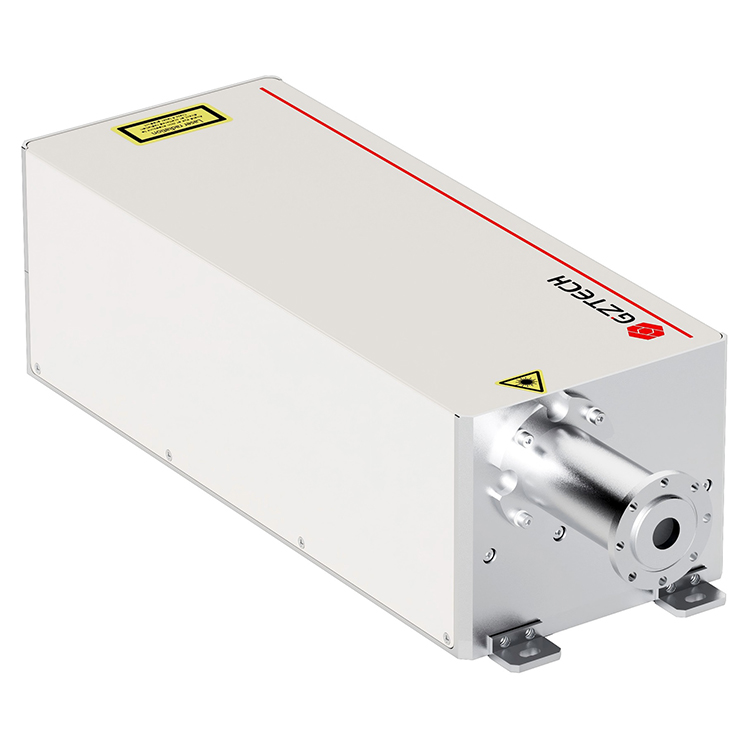

| S-355-10-N1 | 355 | >160 | >10 (@60 kHz) | 30~200 | 10–40 (15±2 ns @60 kHz) | <3% | <3% | <1.2 | <2 | >90 | 8±0,5 mm | Raffreddamento ad acqua |

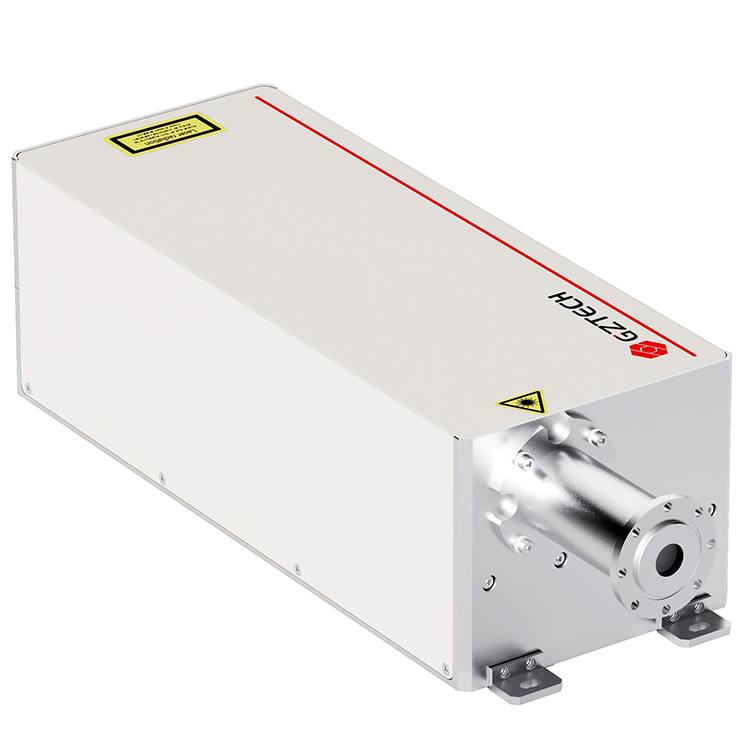

| S-15-355-N1 | 355 | >250 | >15 (@60 kHz) | 40–200 | 10–30 (15±2 ns @60 kHz) | <3% | <3% | <1.2 | <2 | >90 | 8±0,5 mm | Raffreddamento ad acqua |

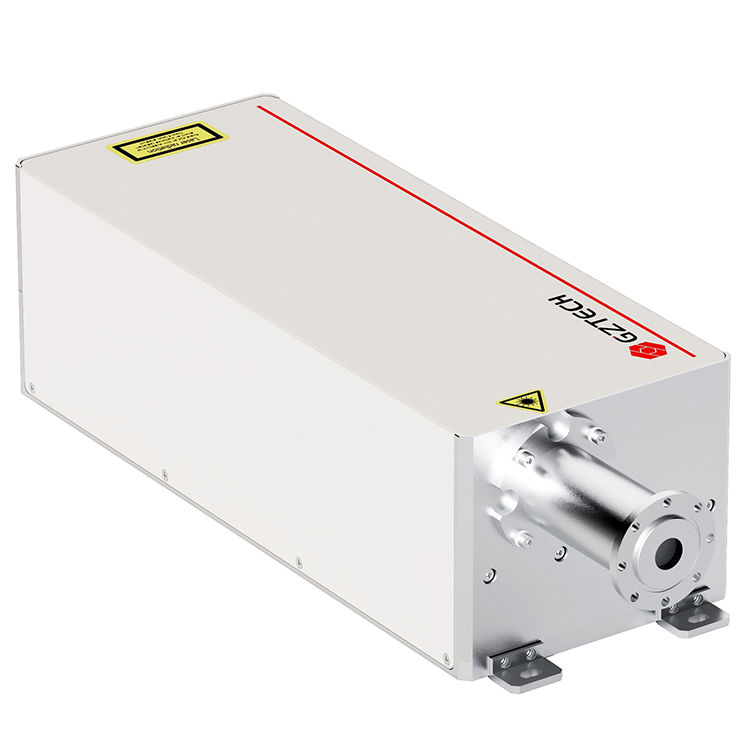

| S-20-355-HF | 355 | >200 | >20 (@100 kHz) | 80–200 | 10–30 (15±2 ns @100 kHz) | <3% | <3% | <1.2 | <2 | >90 | 8±0,5 mm | Raffreddamento ad acqua |
| S-30-355-N1 | 355 | >750 | >30 (@40 kHz) | 40–200 | 10–40 (20±2 ns a 40 kHz) | <3% | <3% | <1.2 | <2 | >90 | 10±0,5 mm | Raffreddamento ad acqua |
| S-40-355-N1 | 355 | >800 | >40 (a 50 kHz) | 40–200 | 10–40 (20±2 ns a 50 kHz) | <3% | <3% | <1.2 | <2 | >90 | 10±0,5 mm | Raffreddamento ad acqua |
| S-10-532 | 532 | ＞250 | >10 a 40 kHz | 30~200 | <15 a 40 kHz | ＜3% | ＜1.3% | >90 | 5±0,5 (8×) | — | Vertical | Raffreddamento ad acqua |
| S-20-532-H2 | 532 | >2500 | >20 (@8 kHz) | 5–20 | 50–120 (60±2 ns @8 kHz) | <3% | <3% | <1.3 | <2 | >90 | 10±0,5 mm | Raffreddamento ad acqua |
| S-25-532-N1 | 532 | >416 | >25 (@60 kHz) | 50–200 | 10–40 (15±2 ns @60 kHz) | <3% | <3% | <1.3 | <2 | >90 | 10±0,5 mm | Raffreddamento ad acqua |
| S-60-532-N1 | 532 | >1200 | >60 (@50 kHz) | 50–200 | 10–40 (20±2 ns a 50 kHz) | <3% | <3% | <1.3 | <2 | >90 | 13±0,5 mm | Raffreddamento ad acqua |
Principali settori applicativi
 |
 |
- Elettronica di precisione: marcatura, microforatura e rimozione di film per PCB, FPC, chip e componenti elettronici.
- Parti in plastica e ottiche: incisione invisibile su silicone, PC, ABS e lenti ottiche senza ingiallimento.
- Semiconduttori e ceramica: sgorbia di wafer, intaglio di substrati ceramici ed esecuzione di fori ciechi.
- Settore medico e imballaggio: marcatura sterile su dispositivi medici monouso e microperforazione per film cosmetici e alimentari.
- Laboratorio e istruzione: sorgente luminosa per esperimenti ottici UV e ricerca su micro-lavorazioni di precisione.
