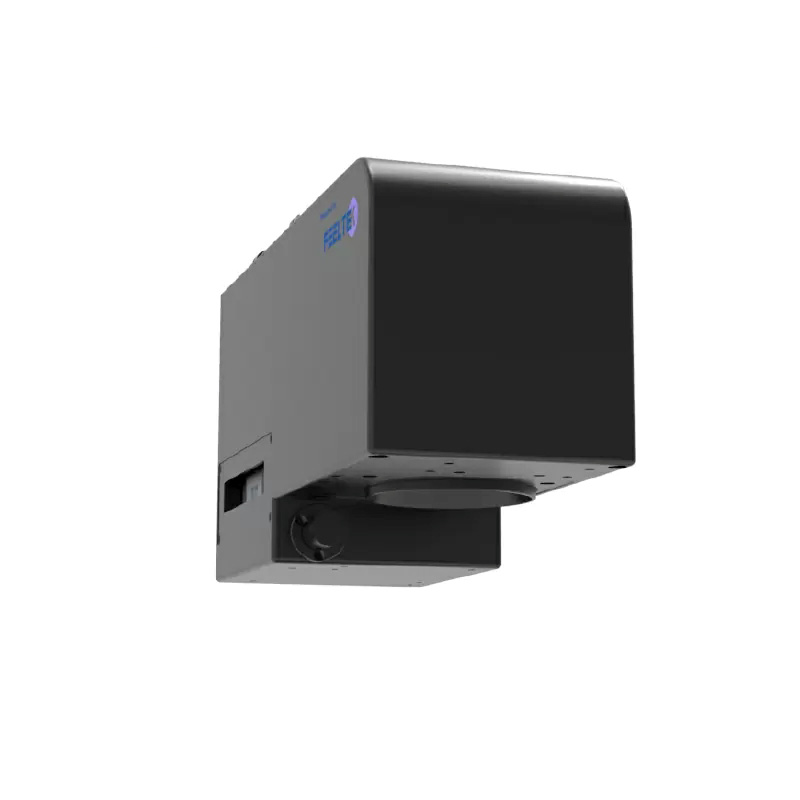

Feeltek FR20-UV Galvanometro 3D

Descrizione del Prodotto

Il sistema dinamico 3D a fuoco anteriore FEELTEK FR20-U è progettato specificamente per la lavorazione di precisione con laser ultravioletto, compatibile con sorgenti luminose a 355 nm. Il suo vantaggio principale risiede nella "macchia estremamente piccola + lavorazione flessibile su larga area": il diametro minimo del punto focale può raggiungere 0,006 mm @ lunghezza focale di 120 mm e, all'interno dell'area di lavorazione ultra-larga di 600×600×150 mm, mantiene comunque una macchia fine di 0,026 mm con impatto termico minimo.

Il sistema adotta una struttura integrata CNC con protezione contro la polvere e schermatura, supporta il passaggio rapido delle aree di lavorazione tramite una manopola di regolazione del fuoco ed è disponibile con design opzionale a raffreddamento ad acqua o versioni con display digitale/elettriche. Il modulo dinamico Z a doppia trasmissione ha una frequenza di risposta ≥ 100 Hz @ ±10°, consentendo una lavorazione efficiente sia di superfici piane che curve 3D. È ampiamente applicabile in scenari come marcatura su larga scala, marcatura PCB e taglio di precisione.

Caratteristiche del prodotto

1. Macchia estremamente fine per garantire qualità di lavorazione di precisione

Con prestazioni di focalizzazione leader del settore, il diametro minimo del punto è solo di 0,006 mm (a lunghezza focale di 120 mm). Anche in lavorazioni ultra-large da 600×600×150 mm, il diametro del punto può essere stabilmente controllato a 0,026 mm, superando di gran lunga i problemi di "punti grossolani sui bordi e danni termici elevati" dei comuni galvanometri. I bordi di taglio sono lisci e privi di bave, e i dettagli della marcatura sono nitidi, risultando particolarmente adatto per scenari ad alta precisione come la marcatura fine su PCB e il taglio di materiali sottili, riducendo efficacemente i tassi di difetto nel processo.

2. Passaggio flessibile dell'area di lavorazione per soddisfare esigenze diverse

Supporta la commutazione flessibile di intervalli di lavorazione da 100×100×40 mm a 600×600×150 mm. Regolando semplicemente la manopola, è possibile passare rapidamente al fuoco preciso per diverse aree di lavorazione senza complesse operazioni di debug. La progettazione del modulo dinamico Z ad azionamento doppio consente una profondità di lavorazione sull'asse Z di 150 mm @ 300×300 mm, gestendo facilmente pezzi complessi come superfici curve 3D e dislivelli elevati, risolvendo i punti critici legati a "area di lavorazione limitata e deformazione nella lavorazione di superfici curve" tipici delle attrezzature tradizionali.

3. Struttura stabile e duratura per ambienti industriali gravosi

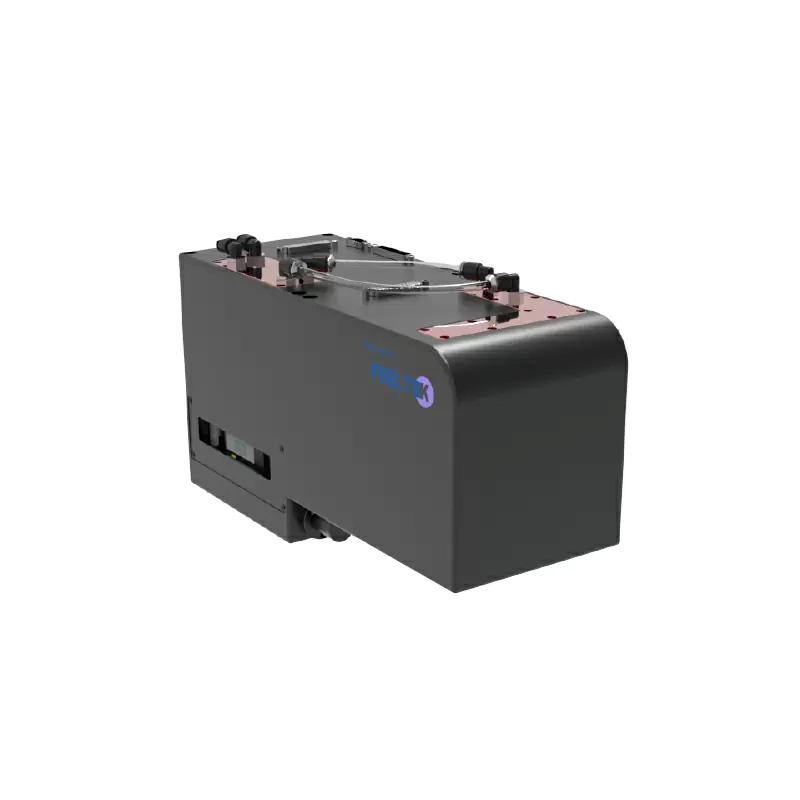

La struttura CNC integrata, combinata con un design a prova di polvere e schermatura elettromagnetica, può resistere alla polvere e alle interferenze elettromagnetiche negli ambienti industriali, prolungando la vita utile dell'equipaggiamento. È disponibile un sistema opzionale di raffreddamento ad acqua (liquido di raffreddamento: acqua distillata + additivo anticorrosione; temperatura di funzionamento: 22-28℃; pressione: 2-3 bar; portata: 4-6 L/min), che mantiene prestazioni stabili in scenari sensibili alla deriva termica (ad esempio lavorazioni di precisione a lungo termine). La deriva durante un funzionamento continuo di 8 ore è ≤ 0,2 mrad (≤ 0,1 mrad per la versione P2).

4. Funzionamento pratico e adattabilità per migliorare l'efficienza produttiva

Sono disponibili due versioni: display digitale ed elettrica. La versione con display digitale mostra in modo intuitivo i parametri, mentre la versione elettrica supporta l'azionamento software del campo di lavorazione e della lunghezza focale, adattandosi alle linee di produzione automatizzate. La struttura compatta (346×134×183,5 mm) e il peso ridotto (soli 12,5 kg) facilitano l'integrazione in diverse linee di produzione. La velocità massima di lavorazione raggiunge i 500 caratteri/secondo @ 200×200 mm (versione Pro), migliorando significativamente l'efficienza produttiva in scenari di marcatura e taglio in serie.

Parametri tecnici

Applicazione

1. Marcatura su ampia superficie
2. Incisione
3. Taglio
4. Marcatura su superficie curva
5. Marcatura PCB
