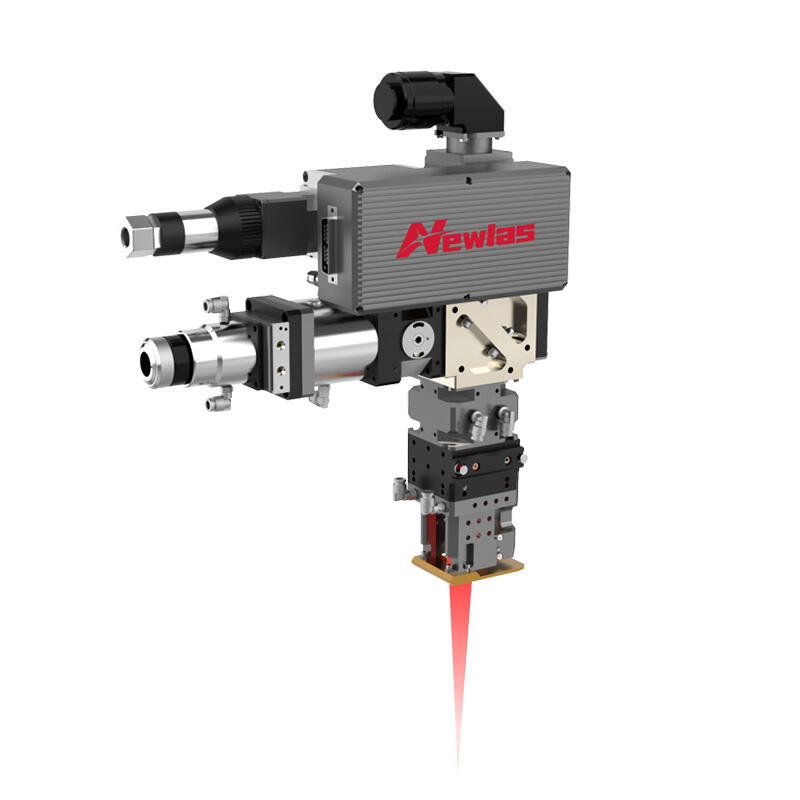

Système de détection de pénétration de soudage à mise au point fixe NewOCT

Description

La Système de détection de pénétration de soudage à mise au point fixe NewOCT est un solution de soudage statique basée sur une précision élevée mesure laser à faible cohérence technologie. Elle permet une surveillance en temps réel et en ligne de la profondeur de pénétration pour divers métaux, notamment le cuivre, l'aluminium et l'acier, tout en intégrant soudage et détection de profondeur dans un seul système.
Idéal pour le soudage d'étanchéité, le soudage des pôles de batterie et le soudage des boîtiers, il garantit un contrôle précis de la qualité dans des environnements de production exigeants.

Avantages

• Soudage et Détection Intégrés – La surveillance en temps réel de la pénétration pendant le soudage élimine la nécessité d'inspections séparées.

• Surveillance de la Contamination des Lentilles – Module en option avertissant de la contamination des lentilles avant qu'elle ne provoque une perte de puissance ou des défauts de soudure.

• Stabilité thermique élevée – Des matériaux et revêtements optiques de qualité supérieure minimisent les effets thermiques, même lors du soudage continu à 8 kW .

• Compatibilité Large avec les Lasers – Prend en charge les lasers mono-mode, multi-mode et à spot annulaire provenant des principales marques nationales et internationales.

• Connectivité flexible – Prend en charge Modbus TCP, Profinet (PN) et EtherNet/IP pour une intégration transparente aux systèmes MES.

CARACTÉRISTIQUES

• Résolution de profondeur de pénétration : < 0,02 mm

• Plage de mesure : ≤ 12 mm

• Précision de détection : ≤ 10 %

• Compatibilité laser : Mono-mode, multi-mode, spot annulaire

• Capacité de puissance : Jusqu'à 8 kW en fonctionnement continu

• Module optionnel : Détection de contamination de la lentille de protection

• Protocoles de communication : Modbus TCP, PN, EtherNet/IP

Caractéristiques

• Technologie de contrôle : Contrôleur propriétaire pour soudage et détection synchronisés ; prise en charge de fonctions personnalisées ; contrôle précis du faisceau.

• Technologie logicielle : Logiciel de détection OCT dédié à la soudure des pôles et des gaines ; adaptable aux exigences de la ligne de production.

• Technologie optique : Composants et système optiques sur mesure conçus pour la détection OCT ; surveillance de la contamination en option.

• Technologie matérielle : Tête de soudage à focalisation fixe dédiée, avec optiques, lentilles et moteurs optimisés ; modèles personnalisables ; interfaces standardisées.

Applications

• Soudures d'étanchéité

• Soudure des pôles de batterie

• Soudage de carter

• Assemblage métallique de précision dans l'automobile, l'électronique et la fabrication industrielle

applications 3D du nuage de points de fusion

Courbe d'ajustement de la profondeur de fusion
