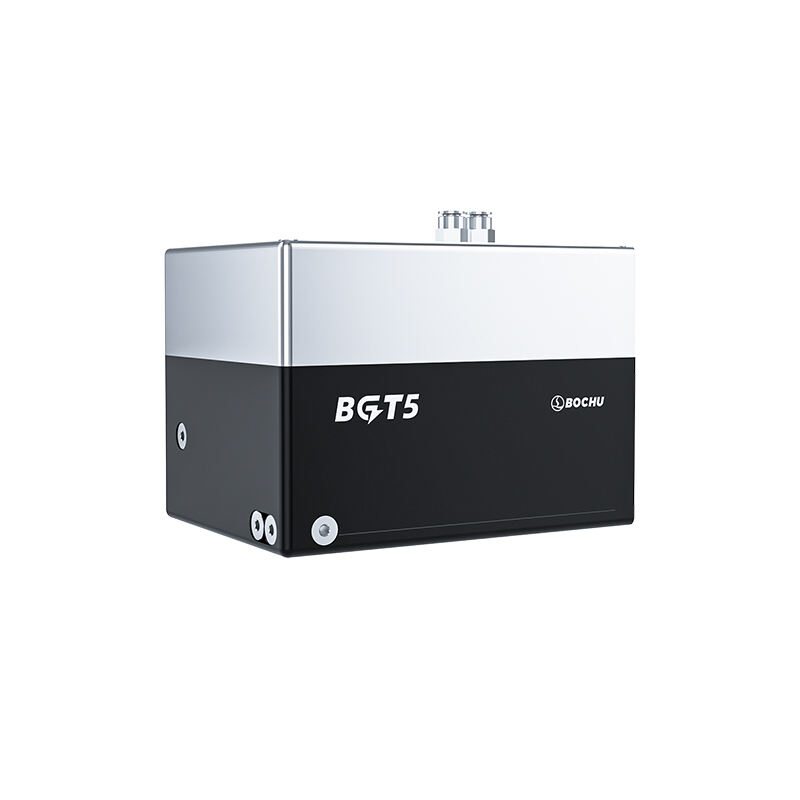

Têtes de balayage Galvo de la série BGT5 Solutions de mouvement précises
Résumé du produit
La Série BGT5 par Bochu redéfinit les performances de balayage galvo pour la fabrication moderne. Que votre entreprise se concentre sur le marquage photovoltaïque à grande vitesse, le soudage automobile de précision ou l'impression métallique 3D , le BGT5 offre la vitesse, la précision et la fiabilité exigées par les leaders industriels.

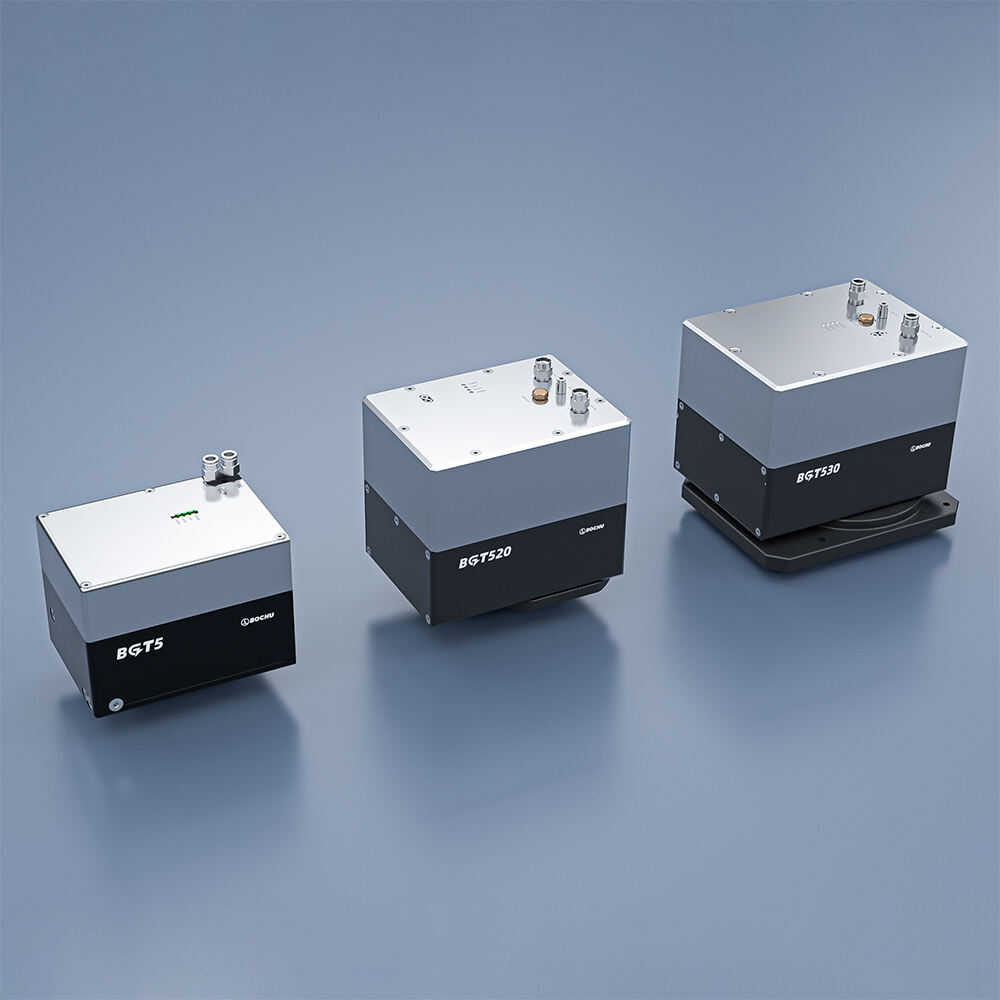

Conception orientée performance :
BGT514 – Conçu pour une excellence dans le marquage appliqué au photovoltaïque, aux batteries lithium et aux panneaux.

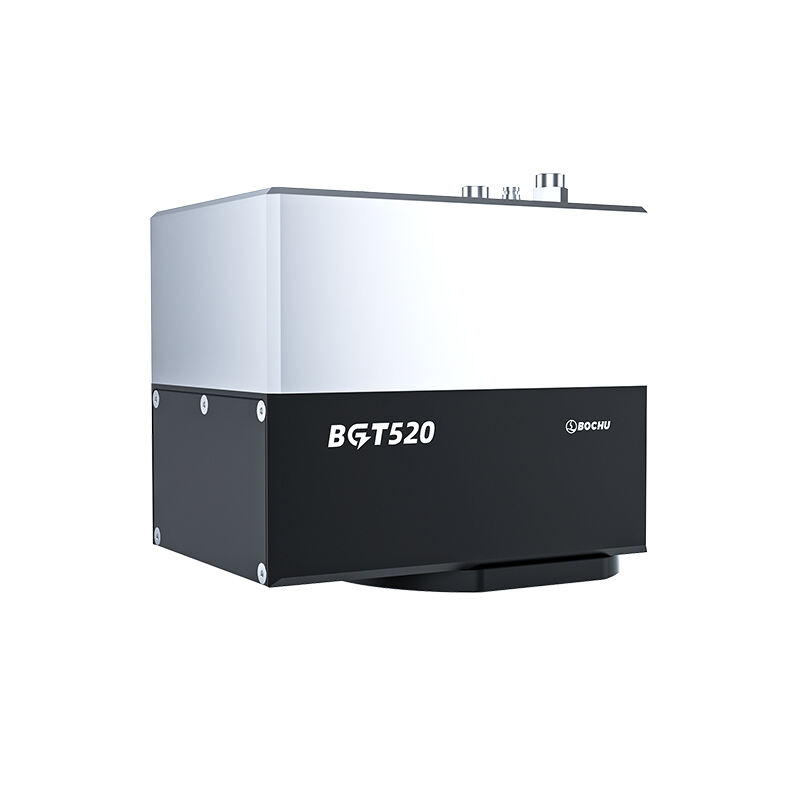

BGT520 – Optimisé pour répondre aux exigences complexes de l'impression 3D et des soudures détaillées.
BGT530 – Solution complète de soudage avec module de collimation intégré et lentille F-Theta pour la fabrication automobile et les packs de batteries.
Avantages en un coup d'œil
Sortie ultra-précise – Une rectitude de 2 μm permet un traitement parfait des lignes et des contours.
Modes de réglage flexibles – Adaptez instantanément pour une haute précision, une haute vitesse ou un fonctionnement équilibré.
Temps d'arrêt minimal – Faible accumulation de chaleur et dérive thermique pour un fonctionnement stable sur le long terme.
Vitesse exceptionnelle – Traitez jusqu'à 200 rad/s sans compromettre la précision.
Une précision accrue – Le protocole BC2-100 sur 20 bits garantit un positionnement net et constant.
Points techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BGT514 / BGT520 / BGT530 |
| Signal numérique | BC2-100 |
| Angle de déviation typique | ±0,349 rad |
| Résolution (20 bits) | 0,67 μrad |
| Précision de positionnement répétée (RMS) | < 2,0 μrad |
| Bruit de positionnement (RMS) | < 4,5 μrad |
| Dérive maximale du gain | 15 ppm/K |
| Dérive maximale de position | 10 μrad/K |
| dérive thermique sur 8h (sans refroidissement par eau) | < 60 μrad |
| dérive thermique sur 8h (avec refroidissement par eau) | < 40 μrad |
Applications
Fabrication additive (Impression 3D)
Fabrication automobile
Production de cellules photovoltaïques
Fabrication de batteries à énergie nouvelle
3C électronique
Pourquoi cela est important pour votre entreprise :
Le contrôle précis du mouvement influence directement votre taux de production, la qualité de vos produits et vos coûts opérationnels. Série BGT5 combine des algorithmes de réglage avancés, une stabilité thermique et une rectitude incomparable, vous aidant à atteindre une productivité supérieure sans compromettre la qualité.
